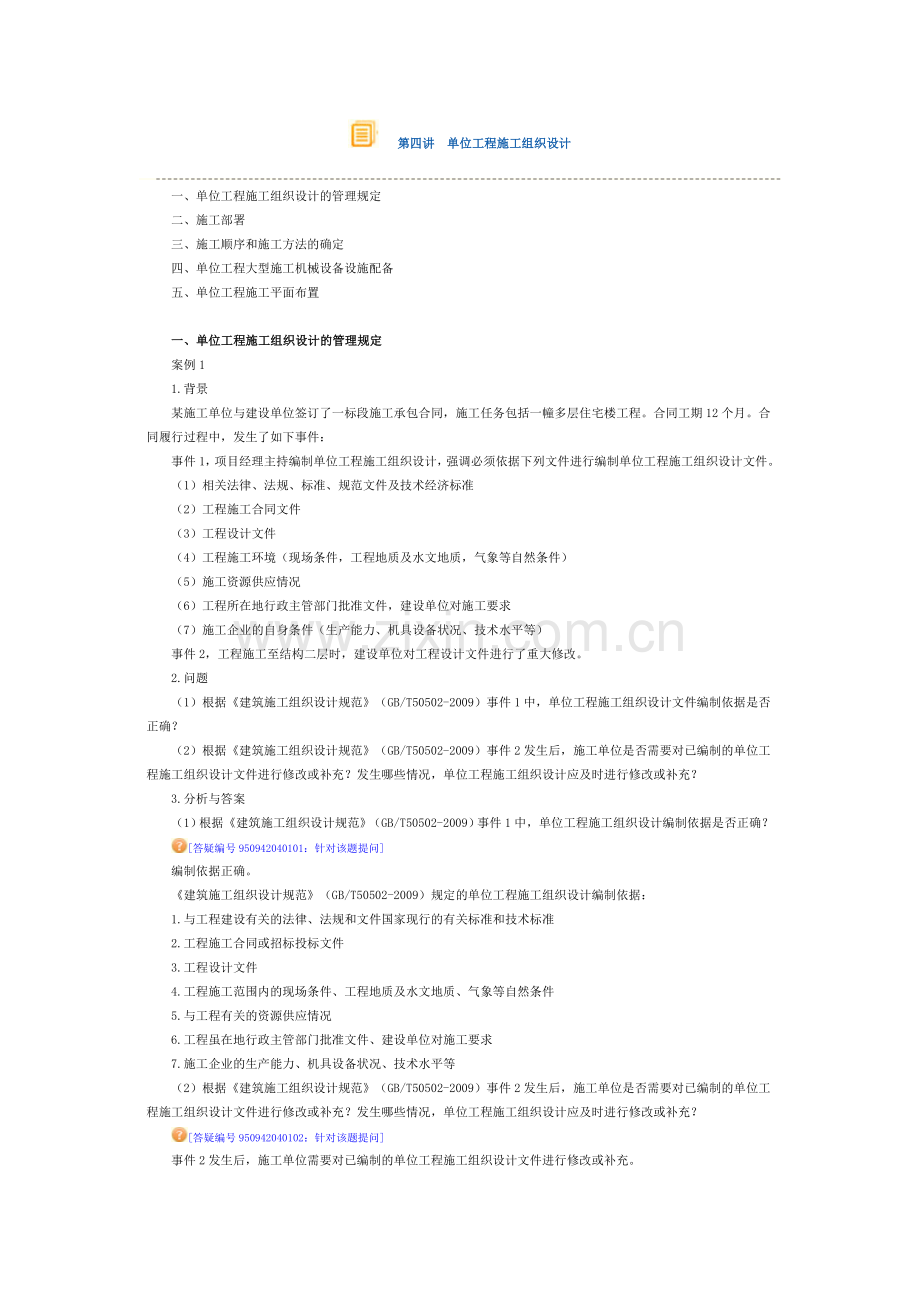

　第四讲　单位工程施工组织设计

　　一、单位工程施工组织设计的管理规定
　　二、施工部署
　　三、施工顺序和施工方法的确定
　　四、单位工程大型施工机械设备设施配备
　　五、单位工程施工平面布置

　　一、单位工程施工组织设计的管理规定
　　案例1
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，施工任务包括一幢多层住宅楼工程。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1，项目经理主持编制单位工程施工组织设计，强调必须依据下列文件进行编制单位工程施工组织设计文件。
　　（1）相关法律、法规、标准、规范文件及技术经济标准
　　（2）工程施工合同文件
　　（3）工程设计文件
　　（4）工程施工环境（现场条件，工程地质及水文地质，气象等自然条件）
　　（5）施工资源供应情况
　　（6）工程所在地行政主管部门批准文件，建设单位对施工要求
　　（7）施工企业的自身条件（生产能力、机具设备状况、技术水平等）
　　事件2，工程施工至结构二层时，建设单位对工程设计文件进行了重大修改。
　　2.问题
　　（1）根据《建筑施工组织设计规范》（GB/T50502-2009）事件1中，单位工程施工组织设计文件编制依据是否正确？
　　（2）根据《建筑施工组织设计规范》（GB/T50502-2009）事件2发生后，施工单位是否需要对已编制的单位工程施工组织设计文件进行修改或补充？发生哪些情况，单位工程施工组织设计应及时进行修改或补充？
　　3.分析与答案
　　（1）根据《建筑施工组织设计规范》（GB/T50502-2009）事件1中，单位工程施工组织设计编制依据是否正确？
　　[答疑编号950942040101：针对该题提问]
　　编制依据正确。
　　《建筑施工组织设计规范》（GB/T50502-2009）规定的单位工程施工组织设计编制依据：
　　1.与工程建设有关的法律、法规和文件国家现行的有关标准和技术标准
　　2.工程施工合同或招标投标文件
　　3.工程设计文件
　　4.工程施工范围内的现场条件、工程地质及水文地质、气象等自然条件
　　5.与工程有关的资源供应情况
　　6.工程虽在地行政主管部门批准文件、建设单位对施工要求
　　7.施工企业的生产能力、机具设备状况、技术水平等
　　（2）根据《建筑施工组织设计规范》（GB/T50502-2009）事件2发生后，施工单位是否需要对已编制的单位工程施工组织设计文件进行修改或补充？发生哪些情况，单位工程施工组织设计应及时进行修改或补充？
　　[答疑编号950942040102：针对该题提问]
　　事件2发生后，施工单位需要对已编制的单位工程施工组织设计文件进行修改或补充。

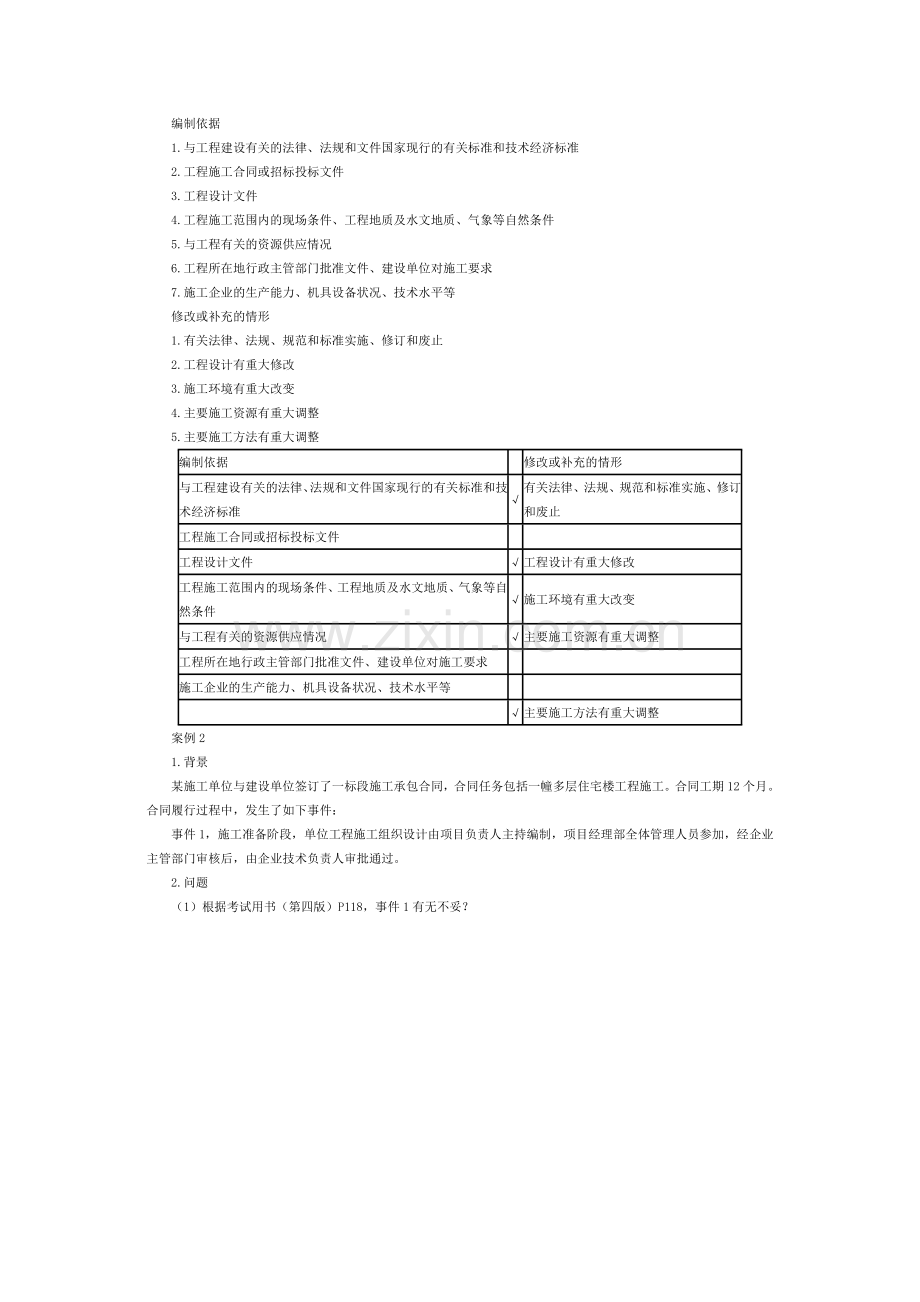

　　编制依据
　　1.与工程建设有关的法律、法规和文件国家现行的有关标准和技术经济标准
　　2.工程施工合同或招标投标文件
　　3.工程设计文件
　　4.工程施工范围内的现场条件、工程地质及水文地质、气象等自然条件
　　5.与工程有关的资源供应情况
　　6.工程所在地行政主管部门批准文件、建设单位对施工要求
　　7.施工企业的生产能力、机具设备状况、技术水平等
　　修改或补充的情形
　　1.有关法律、法规、规范和标准实施、修订和废止
　　2.工程设计有重大修改
　　3.施工环境有重大改变
　　4.主要施工资源有重大调整
　　5.主要施工方法有重大调整
编制依据

修改或补充的情形
与工程建设有关的法律、法规和文件国家现行的有关标准和技术经济标准
√
有关法律、法规、规范和标准实施、修订和废止
工程施工合同或招标投标文件

工程设计文件
√
工程设计有重大修改
工程施工范围内的现场条件、工程地质及水文地质、气象等自然条件
√
施工环境有重大改变
与工程有关的资源供应情况
√
主要施工资源有重大调整
工程所在地行政主管部门批准文件、建设单位对施工要求

施工企业的生产能力、机具设备状况、技术水平等

√
主要施工方法有重大调整
　　案例2
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1，施工准备阶段，单位工程施工组织设计由项目负责人主持编制，项目经理部全体管理人员参加，经企业主管部门审核后，由企业技术负责人审批通过。
　　2.问题
　　（1）根据考试用书（第四版）P118，事件1有无不妥？

　　3.分析与答案（1）根据考试用书（第四版）P118，事件1有无不妥
　　[答疑编号950942040103：针对该题提问]
　　无不妥。
　　案例3
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1：工程开工前，项目部负责人组织，举行了施工组织设计文件交底会，并形成了交底记录。项目部全体管理人员和主要分包单位参加了会议。
　　3.分析与答案（1）根据考试用书（第四版）P118，事件1有无不妥

　　[答疑编号950942040104：针对该题提问]
　　无不妥。
　　案例4
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1：单位工程施工组织设计审批通过后，项目部资料员负责将文件报送给了建设单位、建立单位，同时还将文件发放给了本公司企业主管部门，项目部相关部门及主要分包单位，且做了登记。
　　2.问题
　　（1）根据考试用书（第四版）P118，事件1有无不妥？
　　[答疑编号950942040105：针对该题提问]
　　无不妥

　　案例5
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1：在地基与基础、主体结构、装饰装修三个阶段，企业技术负责人主持，企业相关部门，项目经理部相关部门参加，检查了施工部署、施工方法的落实和执行情况。
　　2.问题
　　（1）根据考试用书（第四版）P118，事件1有无不妥？

　　3.分析与答案（1）根据考试用书（第四版）P118，事件1有无不妥
　　[答疑编号950942040106：针对该题提问]
　　无不妥。
　　案例6-1
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1：工程设计文件发生了重大修改后，由项目负责人组织相关人员对单位工程施工组织设计进行了修改和补充，并经原审核人审核后报审批人审批通过，且形成了《施工组织设计修改记录表》。之后进行了交底。
　　事件2：竣工后，项目经理部按照国家、地方相关要求，将单位工程施工组织设计整理归档。
　　2.问题
　　（1）根据考试用书（第四版）P118，事件1、2有无不妥？

　　3.分析与答案（1）根据考试用书（第四版）P118，事件1、2有无不妥
　　[答疑编号950942040107：针对该题提问]
　　事件1无不妥。
　　事件2无不妥。
　　案例6-2
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。施工单位项目部在开工前编制了单位工程施工组织设计并获得审批通过。工程实施过程中，发生了如下事件：
　　事件1：由企业技术负责人主持，企业相关部门、项目部经理部相关部门参加，在地基与基础施工阶段对单位工程施工组织设计进行了过程检查。
　　2.问题（1）对事件1还有那些施工阶段需要对单位工程施工组织设计进行过程检查
　　3.分析与答案（1）对事件1还有那些施工阶段需要对单位工程施工组织设计进行过程检查。
　　[答疑编号950942040108：针对该题提问]
　　还有：主题结构施工阶段、装饰装修施工阶段需要对单位工程施工组织设计进行过程检查。。
　　案例7
　　1.背景
　　某施工单位与建设单位签订了一标段施工承包合同，合同任务包括一幢多层住宅楼工程施工。合同工期12个月。合同履行过程中，发生了如下事件：
　　事件1：项目监理机构接到施工项目部报送的该工程单位工程施工组织设计，发现其内容不全，不符合《建筑施工组织设计规范》GB/T50502-2009要求，于是，退回指令修改。
　　2.问题根据《建筑施工组织设计规范》GB/T50502-2009，单位工程施工组织设计应包括哪些内容？
　　3.分析与答案
　　[答疑编号950942040109：针对该题提问]
　　《建筑施工组织设计规范》单位工程施工组织设计应包括：
　　（1）编制依据
　　（2）工程概况
　　（3）施工部署
　　（4）施工进度计划
　　（5）施工准备与资源计划
　　（6）主要施工方法
　　（7）施工现场平面布置图
　　（8）主要施工管理计划（进度、质量、安全、环境、成本、其他）

　　二、施工部署
　　案例8
　　1.背景
　　某办公楼工程，地上三层，建筑面积6000平方米。某施工单位通过招投标与建设单位签订了施工承包合同。合同规定：工程开工时间为2013年3月1日，工程竣工时间为2013年12月25日，合同工期300天。工程开工前，依据《建筑施工组织设计规范》GB/T50502-2009，项目经理主持编制了该工程单位工程施工组织设计。其中施工部署中确定的施工管理目标是：
　　（1）进度目标：计划开工时间为2013年3月5日，计划竣工时间为2013年12月29日，计划工期为300天。
　　（2）质量目标：合格。
　　2.问题
　　（1）施工部署中进度目标有何不妥？
　　（2）依据《建筑施工组织设计规范》GB/T50502-2009，施工部署中，工程施工管理目标共包括哪些目标？
　　[答疑编号950942040201：针对该题提问]
　　3.分析与答案
　　（1）施工部署中进度目标有何不妥？
　　工程开工时间为2013年3月1日，工程竣工时间为2013年12月25日，合同工期300天。单位工程施工组织设计施工部署进度目标：计划开工时间为2013年3月5日，计划竣工时间为2013年12月29日，计划工期为300天。计划竣工时间不妥。
　　（2）依据《建筑施工组织设计规范》GB/T50502-2009，施工部署中，工程施工管理目标共包括哪些目标？
　　（1）进度目标
　　（2）质量目标
　　（3）安全目标
　　（4）成本目标
　　（5）环保目标
　　（6）节能目标
　　（7）绿色施工目标
　　案例9
　　1.背景
　　某办公楼工程，地上三层，建筑面积6000平米。某施工单位通过招投标与建设单位签订了施工承包合同。
　　工程开工前，项目经理在主持编制单位施工组织设计会议上强调：（1）施工部署应包括“四新”技术应用规划；（2）施工准备与资源配置计划、施工进度计划、主要施工管理计划应该遵循围绕着施工部署的原则编制。
　　2.问题
　　（1）施工部署还应该包括哪些内容？
　　（2）“四新”技术是指什么？
　　（3）遵循围绕着施工部署的原则编制的单位工程施工组织设计内容还有哪些？
　　[答疑编号950942040202：针对该题提问]
　　3.分析与答案
　　（1）施工部署还应该包括哪些内容？
　　施工部署包括内容：
　　1）工程目标
　　2）重点与难点
　　3）工程管理组织
　　4）进度安排和空间组织
　　5）“四新”技术
　　6）资源投入计划
　　7）项目管理总体安排
　　（2）“四新”技术是指什么？
　　新技术、新工艺、新材料、新设备。
　　（3）遵循围绕着施工部署的原则编制的单位工程施工组织设计内容还有哪些？

　　案例10
　　1.背景
　　某办公楼工程，地上一层，建筑面积900平米。某施工单位与建设单位签订了施工承包合同。合同履行过程中，发生了如下事件：
　　事件1：施工组织设计编制说明中明确项目管理组织机构形式依据工程项目的规模、复杂程度确定。项目设置直线职能式项目管理组织。公司主管部门提出了不同意见。
　　2.问题
　　（1）项目管理组织机构形式确定依据还应补充哪些内容？
　　（2）项目管理组织机构设置形式是否合理？还有哪些项目管理组织形式？
　　[答疑编号950942040203：针对该题提问]
　　3.分析与答案
　　（1）项目管理组织机构形式确定依据还应补充哪些内容？
　　项目管理组织机构形式依据下列因素确定：
　　（1）工程项目的规定
　　（2）复杂程度
　　（3）专业特点
　　（4）人员素质
　　（5）地域范围
　　应补充哪些内容：
　　（3）专业特点
　　（4）人员素质
　　（5）地域范围
　　（2）项目管理组织机构设置形式是否合理？还有哪些项目管理组织形式？
　　合理
　　还有项目管理组织形式是：
　　1）大中型项目设置矩阵式项目管理机构
　　2）远离企业管理层的大中型项目设置事业项目管理机构

　　三、施工顺序和施工方法的确定
　　案例11
　　1.背景
　　某别墅工程，混凝土条型基础，地上两层，钢筋混凝土框架结构，建筑面积1000平米。某施工单位与建设单位签订了施工承包合同。
　　施工单位在开工前编制了单位工程施工组织设计，施工内容包括：（1）降低地下水工程；（2）地基与基础工程；（3）主体结构工程；（4）围护工程；（5）设备安全工程；（6）装饰工程。
　　2.问题
　　（1）按照构造分类，基础有哪些类型？
　　（2）按照受力特点和构造分类，钢筋混凝土结构有哪些类型？
　　（3）一般工程的施工顺序是什么？本工程施工顺序是什么？
　　3.分析与答案
　　[答疑编号950942040204：针对该题提问]
　　（1）按照构造分类，基础有哪些类型？
　　条形基础
　　独立基础
　　柱下十字交叉基础
　　筏型基础
　　箱型基础
　　桩基础
　　等等

　　（2）按照受力特点和构造分类，钢筋混凝土结构有哪些类型？
　　构架结构
　　剪力墙结构
　　框架-剪力墙结构
　　筒体结构
　　（3）一般工程的施工顺序是什么？本工程施工顺序是什么？
　　施工单位在开工前编制了单位工程施工组织设计，施工内容包括：（1）降低地下水工程；（2）地基与基础工程；（3）主题结构工程；（4）维护工程；（5）设备安装工程；（6）装饰工程；
　　一般工程的施工顺序：
　　“先准备，后开工”；“先地下，后地上”；“先主体，后围护”；“先结构，后装饰”；“先土建；后设备”。
　　本工程施工顺序：
　　“先准备，后开工”；“先降水，后开挖”；“先地下，后地上”；“先主体，后围护”；“先结构，后装饰”；“先土建；后设备”。
　　案例12
　　1.背景
　　某住宅工程，混凝土筏型基础，地上7层，砖混结构，建筑面积4000平米。某施工单位与建设单位签订了施工承包合同。
　　施工单位在开工编制了单位工程施工组织设计，施工内容包括：（1）水泥土墙支护工程；（2）地基与基础工程；（3）主体结构工程；（4）围护工程；（5）设备安装工程；（6）装饰工程。
　　2.问题
　　（1）基坑支护方法有哪些？
　　（2）本工程施工顺序是什么？
　　3.分析与答案
　　[答疑编号950942040205：针对该题提问]
　　（1）基坑支护方法有哪些？
　　水泥土墙
　　土钉墙
　　排桩
　　地下连续墙
　　逆作拱墙
　　上述组合
　　其他等等

　　（2）本工程施工顺序是什么？
　　本工程施工顺序：先准备，后开工；先支护，后开挖；先地下，后地上；先主体，后围护；先结构，后装饰。

　　四、单位工程大型施工机械设备配备
　　案例8
　　1.背景
　　某住宅楼工程，管桩基础，地上六层，层高2.85米，砖混结构，建筑面积3000平米。工程开工前，施工单位项目经理主持编制了该项目单位工程施工组织设计。决定施工现场配备的主要施工机械设备与设施情况如下：
　　（1）配备固定式塔吊
　　（2）配备木模板，钢管支撑
　　（3）配备物料提升机
　　（4）配备混凝土泵
　　（5）采用落地式双排扣件式钢管脚手架
　　（6）配备卸料平台
　　（7）现场设木工加工棚和钢筋加工棚
　　（8）现场设临时办公室
　　2.问题 （1）施工现场配备的主要施工机械设备与设施是否合理？

　　[答疑编号950942040301：针对该题提问]
　　3.分析与答案
　　（1）施工现场配备的主要施工机械设备与设施是否合理？
　　合理
　　案例9
　　1.背景
　　某高层住宅楼工程，筏型基础，地下2层，地上18层，层高3米，框架-剪力墙结构，建筑面积12000平米。合同工期16个月。工程开工前，施工单位项目经理主持编制了该项目单位工程施工组织设计。决定施工现场配备的主要机械设备与设施情况如下：
　　（1）配备固定式塔吊
　　（2）配备木模板，钢管支撑
　　（3）配备施工电梯
　　（4）配备混凝土泵
　　（5）采用双排悬挑扣件式钢管脚手架
　　（6）配备卸料平台
　　（7）现场设木工加工棚和钢筋加工棚
　　（8）现场设临时办公室
　　2.问题 （1）施工现场配备的主要施工机械设备与设施是否合理？

　　[答疑编号950942040302：针对该题提问]
　　3.分析与答案
　　（1）施工现场配备的主要施工机械设备与设施是否合理？
　　合理

　　五、单位工程施工平面布置
　　案例10
　　1.背景
　　某学校拟建一食堂，建筑物平面外形尺寸92米×21米。
　　施工单位与学校签订了施工承包合同。工程开工前，项目经理主持编制了单位工程组织设计，其中主体结构工阶段现场平面布置图如下（仅表示部分内容）
　　2.问题（1）塔吊布置有何不妥？

　　[答疑编号950942040303：针对该题提问]
　　3.分析答案
　　（1）塔吊布置有何不妥？
　　不妥，未覆盖整个拟建建筑物，起重机半径，应至少是52米（）

　　案例11
　　1.背景
　　某学校拟建一食堂，建筑物平面外形尺寸92米×21米。你建筑物外墙北侧5米处是学校现有围墙，拟建筑物外墙南侧是学校现有混凝土道路。拟建筑物北侧围墙内有一道高压电线通过。
　　施工单位与学校签订了施工承包合同。工程开工前，项目经理主持编制了单位工程施工组织设计，其中主体结构施工阶段现场平面布置如下（仅表示部分内容）
　　2.问题（1）塔吊布置有何不妥？（2）北侧高压线如何保护？
　　[答疑编号950942040304：针对该题提问]
　　3.分析与答案
　　（1）塔吊布置有何不妥？
　　未覆盖钢筋加工棚和木工棚；太靠近高压电线。
　　（2）北侧高压线如何保护？
　　用竹木排架来保护高压线。

　　案例12
　　1.背景
　　某学校拟建一食堂，建筑物平面外形尺寸92米×21米。
　　施工单位与学校签订了施工承包合同。工程开工前，项目经理主持编制了单位工程施工组织设计，计划在现场布置一台塔吊，其中建筑物总高度为27米，建筑物顶层人员安全生产所所需高度为3米，构件高度4米，吊索高度2米。
　　2.问题（1）塔吊所需最大的起吊高度最少是多少？
　　[答疑编号950942040305：针对该题提问]
　　3.分析与答案
　　（1）塔吊所需最大的起吊高度最少是多少？
　　最大的起吊高度最少=27+3+4+2=36米

　　案例13
　　1.背景
　　某学校拟建一食堂，建筑物平面外形尺寸92米×21米。
　　施工单位与学校签订了施工承包合同。工程开工前，项目经理主持编制了单位工程施工组织设计，并绘制了主体结构施工阶段现场平面布置图。
　　2.问题（1）单位工程施工组织设计应按照那些施工阶段分别绘制施工现场平面布置图？
　　（2）根据《建筑施工组织设计规范》GB/T50502-2009，施工现场平面布置图通常包括哪些内容？
　　[答疑编号950942040306：针对该题提问]
　　3.分析与答案
　　（1）单位工程施工组织设计应按照那些施工阶段分别绘制施工现场平面布置图？
　　地基基础施工阶段施工现场平面布置
　　主体结构施工阶段施工现场平面布置
　　装饰装修和机电设备安装施工阶段施工现场平面布置
　　（2）根据《建筑施工组织设计规范》GB/T50502-2009，施工现场平面布置图通常包括哪些内容？
　　现场平面布置图施工场地状况拟建建筑物
　　存储/加工设施、办公/生活用房、垂直运输设施、供电设施、供水设施、排水/排污设施、临时道路、消防/保卫设施、安全/环境保护设施、相邻建筑物及相关环境。

　　《建筑施工组织设计规范》（GB/T50502-2009）5.6.2条款原文
　　1.工程施工场地状况
　　2.拟建建（构）筑物的位置、轮廓尺寸、层数等
　　3.工程施工现场的加工设施、存储设施、办公和生活用房等的位置和面积
　　4.布置在工程施工现场的垂直运输设施、供电设施、供水设施、供热设施、排水排污设施和临时施工道路等
　　5.施工现场必备的安全、消防、保卫和环境保护等设施
　　6.相邻的地上、地下既有建（构）筑物及相关环境
　　案例14
　　1.背景
　　某建筑工程位于市区，建筑面积22000㎡，首层平面尺寸为24m×120m，施工场地狭小。开工前，项目负责人主持编制了单位工程施工组织设计文件，进行了施工平面图设计，其设计步骤如下：①布置临时房屋；②布置水电管线；③布置运输道路；④确定起重机位置；⑤确定仓库，堆场，加工工厂的位置；⑥计算技术经济指标。
　　2.问题
　　（1）该单位工程施工平面布置图的设计的设计步骤是否合理？如不合理，写出正确的设计步骤。

　　[答疑编号950942040307：针对该题提问]
　　3.分析与答案
　　（1）该单位工程施工平面布置图的设计的设计步骤是否合理？如不合理，写出正确的设计步骤。
　　不合理。
　　正确的设计步骤：
　　④确定起重机位置
　　⑤确定仓库，堆场，加工工厂的位置
　　③布置运输道路
　　①布置临时房屋
　　②布置水电管线
　　⑥计算技术经济指标
　　案例15
　　1.背景
　　某建筑工程位于市区，建筑面积22000㎡，首层平面尺寸为24m×120m，施工场地狭小。开工前，项目负责人主持编制了单位工程施工组织设计文件，进行了施工平面图设计。为了降低成本，现场设置了3米宽的道路兼作消防通道。现场在建筑物对角方向设置了一个临时消火栓，消火栓距离建筑物4米，距离道路3米。
　　2.问题
　　（1）消防通道设置是够合理？说明理由
　　（2）临时消火栓设置是够合理？说明理由

　　[答疑编号950942040308：针对该题提问]
　　3.分析与答案
　　（1）消防通道设置是够合理？说明理由。
　　不合理。消防通道至少应4米宽。
　　（2）临时消火栓设置是够合理？说明理由。
　　不合理。相邻消火栓之间的间距不应大于120米；距离建筑物不得小于5米，距离道路不得大于2米。
