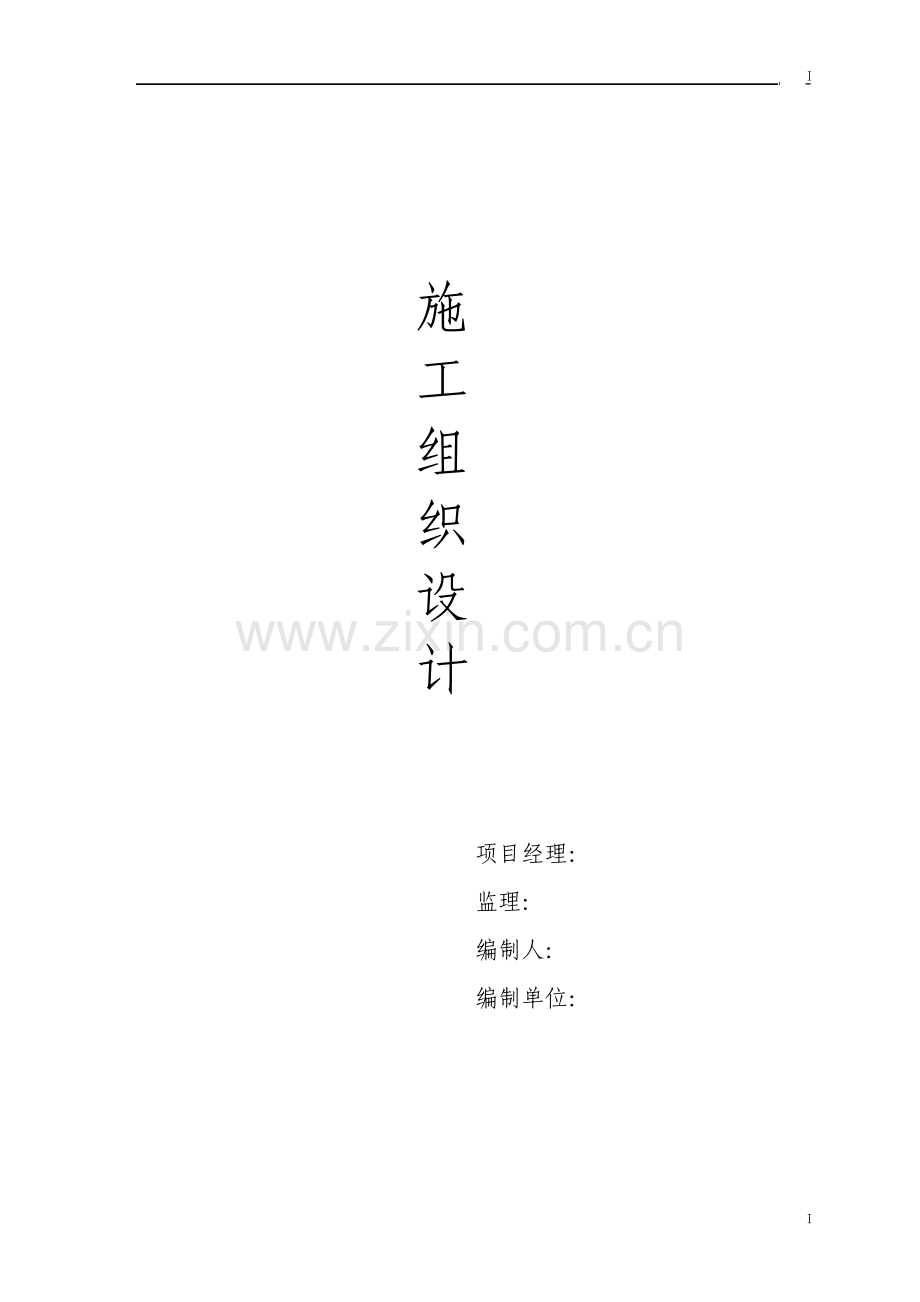

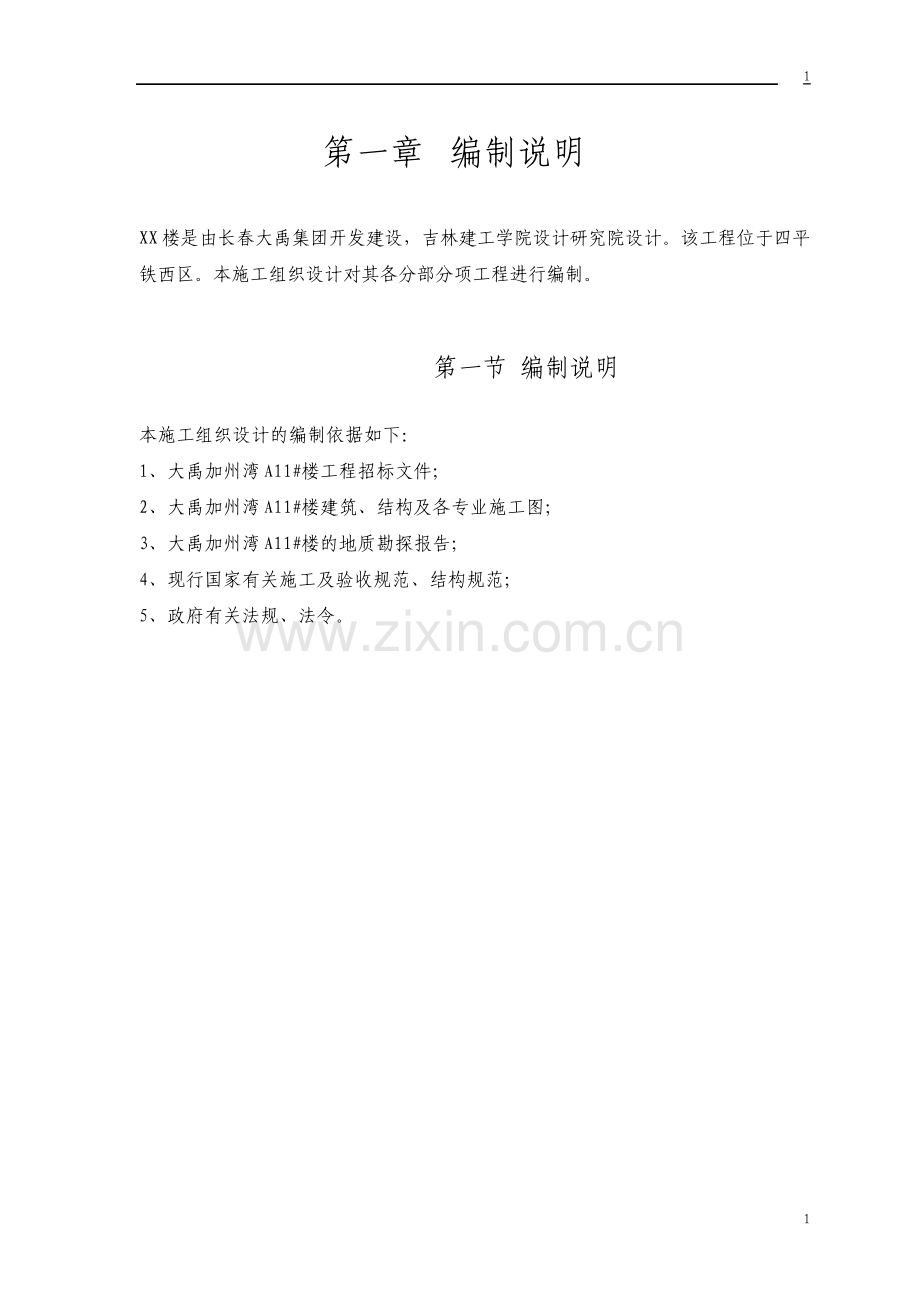

I I 施 工 组 织 设 计 项目经理：监理：编制人：编制单位：1 1 第一章 编制说明 XX 楼是由长春大禹集团开发建设，吉林建工学院设计研究院设计。该工程位于四平铁西区。本施工组织设计对其各分部分项工程进行编制。第一节 编制说明 本施工组织设计的编制依据如下：1、大禹加州湾A11#楼工程招标文件；2、大禹加州湾A11#楼建筑、结构及各专业施工图；3、大禹加州湾A11#楼的地质勘探报告；4、现行国家有关施工及验收规范、结构规范；5、政府有关法规、法令。2 2 第二章 工程概况 第一节 建筑特点 本工程均为一字形，占地面积域 A11#601.59，总建筑面积性 A11#4077.58、工程为A11#6 层住宅楼总高度为A11#18.05。本工程的外装修，13 层墙面为彩色文化石，所有的窗均为塑钢窗。室内装修为混和砂浆。第二节 结构特点：根据工程特点、建筑要求及使用功能要求，本工程结构类型为全框剪结构。基础形式：本工程采用预制桩，独立承台基础的形式。1、砼强度等级为C25、C30、C35。2、钢筋采用级钢、级钢，优先采用国产钢材。3、墙体：外墙非承重空心砖，内墙采用200 厚或 120 厚的轻质砌块。第三节 场地地质及水文条件 1.地形地貌 本工程位于阶地之上，南高北低，原有的建筑均已拆除，现场地基平整。2.地下水的情况 场地地下水主要分布于人工填土层中，其地下水类型属于孔隙潜水，地下稳定水位 3 3 在 米左右，地下水质对砼无侵蚀性。第四节 周边环境及施工场地 本工程处于海丰大路东，四面均是人行通道，场地施工属于市区作业，在进场施工时对高压线和四面道路的人行道等进行必要的安全防护。该工程场地区域内地势平坦，进场后即可施工。4 4 第三章 施工部署 第一节 施工阶段划分 为了最大限度地提高工效，缩短工期，并根据业主对工程各施工阶段的工期要求。本工程采用以主体结构工程为主导线，多工种立体交叉作业的施工流程组织施工，以使各工种、各工序从时间上、空间上得到有机衔接。以优化劳动组合，达到均衡施工、缩短工期的要求。施工阶段划分：0.00 以下为第一施工阶段；主体为第二施工阶段；装修工程为第三施工阶段；水电设备安装调试、竣工验收、交付等为第四施工阶段。小流水作业法是根据工程平面布置和结构特点，对每一施工阶段或每一楼层合理划分工程量大致相等的施工段，根据各施工段上各工序的工种工程量选配作业队和确定最佳施工人数，综合应用时间横道图（见附图），最直观、最简单地反映各作业队在一定时间内的流水作业计划和各工种、各工序之间最适时的施工衔接。1.内外装修和设备安装阶段 工程主体结构施工阶段，各专业工种预埋、预留等穿插进行，各施工班组在保证工期情况下，施工中适当调整劳动组合，安排砌体工程、内装修和管线设备的初安装。2.主体施工阶段 根据工程施工工期和施工进度计划配备相应的木工、瓦工、砼工、钢筋工和各专业工种，采用立体交叉平面流水相结合的施工方法，互不耽搁，直至工程施工验收交付。5 5 3.施工前期准备阶段 包括基础土方开挖、基坑排水措施、地基降水防上浮措施、施工机械设置和各种施工用房的搭设、施工道路的铺设、场容、场貌处理、对外联系和有关协作事宜的洽谈。第二节 场地使用及总平面布置 本工程施工场地相对狭小，施工时对现场施工平面布置进行周密细致的研究考虑，确定合理、经济、长效的方案。由于现场基坑开挖及放坡，现场可利用的场地十分狭小，所开挖土方无处存放，回填时需外购土。材料加工及安装需二次搬运故人工需增加20 第三节 施工准备 1.现场准备 1、按施工组织设计和进度计划要求调配、组织各工种劳力进场。2、提供建设单位甲供材料计划，包括规格、型号、品种和数量，供应时间。3、自行采供材料按期、按量、按质、组织采购，运输进场。4、场地平整，满足“三通一平”。2.技术准备 1、建立质量保证体系，配备专职施工、质检技术人员.2、熟悉施工设计图及相关的施工验收和结构规范。组织参与设计交底及图纸会审、签署。3、编制和调整施工组织设计，分部、分项工程关键部位施工方案，工程施工预算和工料计划。6 6 4、编制半成品加工计划及材料订货计划。5、做好施工前，材料试验、砼试配工作。6、做好测量控制点、水准点、沉降观测点设置。7、按贯标要求建立各类技术、质量资料档案。3.现场排水 现场生活用废水、雨水、污水利用现场基坑周围修筑的砼排水沟有组织排进市政排污井。7 7 第四章 主要施工方法 第一节 垂直运输设备和施工机械选择 本工程总的横轴方向为15.77、18.34、16.32 米，纵轴方向为 46.00、31.74、35.50米，根据现场总平面图布置要求及材料运输出入口和材料堆放的具体情况，垂直运输设备选用二台 QTZ50T-M 塔吊，（吊车基础的尺寸是 40004000），其他施工机械设备配备见 工程机械设备一览表。第二节 脚手架工程 本工程脚手架考虑全部采用全封闭落地式组合脚手架，外加安全网，（尼龙 30mm 和塑料 5mm 眼安全网）。脚手架的安全防护水平方向底层一步架采用多层板。第三节 定位测量 1.测量仪器的选用 本工程选用一台 J2 纬仪，另外选用一台 S3 型水准仪作为抄平放线和校核之用，同牌号同规格 50m 钢卷尺三把，精密水准尺两付。2.定位依据 本工程基本呈长方形，定位时依据规划部门提供的建筑红线及水准点，建立出施工定位依据控制网，通过详细计算，精确测定出建筑物各轴线。8 8 3.平面控制及垂直度控制 建筑物的平面控制遵循先整体、后局部，精控粗放的控制原则。0.00 以下轴线控制，利用设立于自然地坪上控制桩，并注意保护好主轴线控制桩，用经纬仪引下并进行闭合测量，将其轴线点引至砖护壁上，再用钢卷尺进行复核，确认无误后，方可进行其它各轴线测定，10 米以上控制在 11.6 米的板面上轴线控制基点，建立控制坐标，上层结构层施工时，在其基点相应位置留150150 孔洞，保证上下通视，辅助激光经纬仪向上传递或用大线锺吊重线向上引测，同时利用外留的轴线（在每个拐角部位均要外留）进行控制，内外控相结合，以充分保证其控制精度，其测距精度不低于万分之一。4.标高控制 采用二等水准测量，将规划部门提供的水准高程点引测至施工现场附近，做成埋地式固定点。根据本工程实际情况布置两个，一个作为引测点，一个作为复核点。5.沉降观测 沉降观测是本工程施工中一项重要工作，沉降观测点按照设计要求设置。沉降观测采用 DS1 级精密水准仪进行二等水准往返测量。按设计要求和施工验收规范要求定期测出建筑物的沉降量。6.电梯井壁垂直度控制 电梯井的平面位置采用建筑物轴线进行控制，考虑到电梯井的垂直度要求严格，为了保证其垂直度，在电梯井壁上，按建筑物轴线的相应位置定出电梯井的井壁控制线，随着井壁的上升，在井壁上用铅直线弹出轴线，要求木工立模时，在楼板上弹出与井道相应的垂线，安模时该垂线应与井道垂线重合，为了保证铅垂线的准确性，9 9 每隔四层采用大铅锺对所弹出的铅直线进行校核，确保井壁全高单面垂直度偏差不能超过 10mm。第四节 土方开挖 一、土方开挖的顺序 测量放线分层开挖 修坡整平留足预留土层 二、施工方法 根据本工程特点及桩机施工面要求，基坑开挖准备分两层进行，必须严格按照其放坡的灰线进行开挖，因地形影响，放坡按两个坡度进行，并需桩点加宽 50 米作为桩机工作面，挖土单位必须和施工单位密切配合，严格控制标高，最后一层土必须控制在-2.8 米，预留平整土是 0.2 米，此时，施工单位必须安排人员进行整平。三、在开挖过程中，因北边和东角靠围墙较近，因此在开挖时必须派专人进行看护，确保施工安全。第五节 验桩及桩头处理 桩施工后土质恢复达到要求，本着出一批验一批的原则，尽快组织设计单位、建设单位及桩基施工单位共同参加桩基验收工作，验收合格后，方可进入下一道工序施工。若桩位有较大偏差时，应立即请设计单位进行技术处理，桩基验收和检验工作可安排与土建施工穿插进行，尽量缩短基坑暴露时间。此外，桩基施工及验收所有的技术资料必须及时收集归档。桩头凿除：桩头凿除可采用空压机凿除一定标高后人工修凿，凿桩时注意桩头锚固于底板，长度按设计规定，锚入不小于 70mm，凿桩工作可与垫层施工交叉进行（切记垫层的砼严禁掉入桩头上）。垫层浇完后，用墨线在垫层上分出底板钢筋位置，放好一个方向的底层钢筋后再处理桩头锚筋，以免锚筋占位致使底板钢筋出现交叉矛盾。10 10 第六节 钢筋工程 1.施工准备 1、钢筋作业必须熟悉施工图纸，了解设计要求。翻样时要充分考虑施工条件，即考虑钢筋交汇处相互穿插条件，钢筋相互之间、钢筋和预埋铁件之间、钢筋与安装预埋之间要相互避让，避免现场硬撬硬打影响质量。2、严格执行配料单审核制度，配料单上应有主管、审核签字后方可开出配料表交付制作。3、材料质量是保证钢筋工程质量的基础条件之一，所有进场钢筋必须有合格证（或质保书），合格证必要的数据应齐全，合格证的发货批号、炉号等必须与钢材上标识相符，没有合格证或订货不符的钢材不得进场。进场钢筋按有关要求进行分批取样检验。4、施工作业层要执行交底制度，翻样、绑扎前，钢筋工长要组织技术交底，解决施工重点难题，使操作人员的心中有数，照章作业。2.钢筋加工 1、钢筋加工场地由现场平面决定，经实际测量，现场无多余场地，故钢筋半成品放在场外加工，半成品利用夜间运往工地。所用钢筋加工制作半成品场外加工，利用夜间运往工地备用。2、钢筋加工要实行半成品检查及验收制度。加工的第一件成品合格后方可成批制作，制作中要加强质量监督和检查，重点检查加工难度大，对绑扎影响大、数量多的钢筋，逐根检查其曲率是否合格。3、成品、半成品验收合格后要有专人负责保护管理，分规格堆放挂牌标识，按需发放，切忌乱拿、乱拖、乱用。11 11 3.钢筋接头 1、柱采用电渣压力焊连接方式，水平钢筋尽可能采用单面搭接焊。能力 4.钢筋隐蔽验收 钢筋在隐蔽之前，对钢筋的规格、型号、类别、位置、根数、间距、锚固长度、接搭长度、焊接质量、预留插筋、保护层厚度等要做好工序自检工作，自检合格后由专职质检与施工负责人进行验收，合格后提交监理和甲方进行工程验收，方可进行下道工序。但下列分项质检站参加隐蔽验收。基础钢筋及接地预埋；主体中间验收；防水构件；屋面工程。第七节 模板工程 1.模板施工注意事项 1、模板支撑必须稳固，确保几何形状和强度、刚度及稳定性。拼缝须严密，保证砼浇筑振捣时不出现漏浆现象。2、施工过程中，随时复核轴线位置、几何尺寸及标高等，施工完后必须再次全面复核。3、模板施工时必须注意预埋件及预留洞不得遗漏且安装牢固，位置准确，有防止位移变形的可靠措施。4、安装模板时应轻拿轻放，不得碰坏已安装的模板，以防模板变形。5、拆模时不得硬撬，以免损伤砼表面，拆下的模板均应进行清理修整，并涂刷脱模剂。6、任何一个部位的模板和支撑拆除必须经现场施工技术人员同意后，方可拆除。严 12 12 禁私自拆除模板及支撑。2.本工程模板使用材料为 1、梁模、底板采用木模，梁侧模采组合钢模板或九夹板侧模。2、矩形柱模采用九夹板模板，50100 木方背楞，48 钢管做抱箍，抱箍的间距根据柱砼施工侧压力分布状态布置。3、有梁楼板模板采用九夹板，木方背楞，支撑采用模板支撑早拆体系。4、电梯井模板为保证质量采用九夹板大模板。3.柱模 1、矩形柱模采用九夹板模板，50100 木方背楞，加48 钢管做抱箍，本工程柱子的尺寸分别为 500500、600600、700700、800800 等四种规格，为了保证柱子整体质量，故在 700 以上的柱子中间均需增设14 对拉螺杆，间距下部 2/3 处为400，上部 1/3 处为 500。2、施工要点 1）按标高及所弹柱位置线用 1:2.5 水泥砂浆找平柱边外框（100mm 宽）。2）结构平面离柱角 100mm 左右柱主筋上焊“井字”型10 定位钢筋，并确保其准确性。3）安装分片模板时，应先检查其拉结筋保护层等是否有遗漏，并办理隐蔽手续，同时必须对柱结构平面上清理干净后，方可安装柱模，用48 钢管进行抱箍、并校核模板位置及垂直度，即在平面上分别弹出柱中心线，每片模板上、下分别弹出垂直中心线，安装柱模时，中心线相互重合，砼浇筑完毕后，随即按此中心线校核。4）800800 柱子，除柱箍外设12400 两根对拉螺栓拉结钢筋，以增强柱模的刚度和整体性。5）为确保主、次梁在柱端位置的精确性和阴角处顺直，柱顶留出梁高加20cm 的高度另做柱头模，按设计高度留出梁的截面位置。13 13 4.有梁楼板 1、楼板底模用10002000 九夹板、50100 木方背楞，间隔400。2、梁模底板使用木模，梁侧模使用钢模。3、楼板与墙相交处使用定型加工的阴角模，不规则处底模用木胶合板加木方加工异形模。4、支撑系统采用高效快装快拆体系。5.墙模 1、墙模板采用木胶合板（九夹板）做面板，竖向小肋用木方或钢管，间距500mm、横肋用48 钢管，间距 400mm，竖向大肋采用2 根48 钢管组合，间距L=1150mm，12 对拉螺杆间距依据层高确定。2、施工要点 1）按标高及位置线安装洞口模，固定预埋木砖，特别是中筒区预留的消防箱、通风口、电梯按钮及指示灯预留的洞口标高和位置必须根据其尺寸有可靠的定位措施。2）办理相应的留洞、安装及隐蔽手续。3）按位置线吊装就位一面模板，并安装拉杆或斜撑固定。4）安装对拉螺杆及穿墙块或塑料套管，当用于外墙时，套管应内高外低，当用于地下室时，螺杆上要加焊止水环，不需要加套管。5）清扫墙内杂物、吊装另一侧模板并安装拉杆斜撑。6）拧紧对拉螺杆，复核模板平整度及垂直度和位置尺寸。6.电梯井内模 电梯井内模采用钢模拼装而成，随楼层上开，使用时应注意，就位前应检查模板表面是否平整，是否涂脱模剂，然后用吊车进行就位，阳角用铁板做成，电梯井外模采用九夹板、方木椤及48 钢管、12 对拉螺杆组合拼装，并编好序号，随内模同时上升。14 14 第八节 砼工程 1.砼供应 施工现场设搅拌站现场搅拌砼，由于柱与墙体截面尺寸小，碎石不能过大，所以碎石采用 1-3。2.砼配合比 本工程按常规要求进行砼配合比设计，但考虑到浇筑层数、浇筑高度和浇筑不同构件要求及施工季节的变化，砼坍落度需作及时调整，使浇筑的砼坍落度保持：柱墙142cm，梁、板 162cm。初凝时间控制在不小于 6h。砼配合比须由砼供应厂家或试验室进行试配和试样，其配合比设计经本公司项目经理部鉴定和业主认可后方可施工。3.砼浇筑 浇捣墙、柱砼时，送料软管应伸入构件内部，使砼的自由落差高度控制在2m 以内，柱、墙、梁混凝土每层下料厚度不得超过 300mm400mm，浇筑楼板采用钢筋小马凳作为厚度控制标志，马凳间距 2.5m。楼板面随振捣随抹平，将表面搓毛。外墙体砼分层浇筑按 1:6 坡度斜面向前推进。各条浇筑线设 34 名振捣人员，分上、中、下段及模板外的振捣。按长度等分振捣人员的振捣范围，并严格要求振捣搭接长度大于 1.0m。以防漏振。内、外墙按浇筑流程连续浇筑，特别注意0.00 以下池壁墙上梁端及支柱周围砼应一次性连续浇筑，振捣密实，以防因临时间断施工，振捣不密实而导致渗漏。4.砼养护 砼养护应区别以不同的构件和不同的施工季节，而选择相应的养护方式。约在浇筑 15 15 后 4 小时应立即一层塑料膜包裹覆盖。养护时间：一般构件全湿养护不少于 7 天，特殊结构全湿养护不少于 14 天。5.砼浇筑劳动力组织 砼浇筑劳动力组织 分工 人 员 分工负责内容 工地总值班 1 人 全面负责 砼搅拌操作工 2 人/台 搅拌机的操作 电工 1 人 负责电器及施工照明 机修工 1 人 机械维护 机动辅助人员 1 人 协助机组人员排除故障和清理砼 砼浇筑 8 人/组 砼施工及抹平、布料 作业层电工 6 人 作业层电器照明 值班管理人员 1 人 负责上下联络、具体施工 6.楼板施工缝的处理 各层楼板应一次浇筑完毕，特殊情况间隔时可能超过2 小时，必须留置临时施工缝，其留置的位置按照规范进行施工。第九节 粗装修工程 粗装修工程应适时分段插入。抹灰和地坪砂浆采用塔吊或人货双笼电梯进入施工作业楼层。粗装修按常规施工方法施工，具体操作按国家现行施工验收规范执行。16 16 第十节 安装工程 安装主要工艺流程是：先大后小，吊顶内主要工艺流程是先施工空调风管，后施工水电，根据施工内容可分为预埋、预留阶段，安装阶段和调试阶段等。预埋、预留与主体结构施工同步进行。在施工过程中应认真做好隐蔽验收工作，安装和调试在主体结束后进行。1.给排水工程 1、配合主体施工预埋套管，按设计放线定位，并留明显的标记以便安装使用。2、施工：1）施工前对阀门及其它配件抽样试压、试验、剔除不合格管子及零件。2）施工采用管井总干管，集中敷设，各层干管和支管则采用集中预制，分层安装，安装完后，先分层分段试压，再进行系统试压。3）排水施工过程中及时用封口封闭管口，保证管内无水泥结块，并采用“堵球灌水”新工艺进行灌水试验，立管采用通球试验，确保施工质量。3、卫生间施工：卫生间管道支管安装前，由土建定出卫生间的地平线。方角线和墙贴饼线，管道毛坯安装时可正确检定留孔的尺寸，使卫生洁具镶接的质量有保证。2.电气工程 1、预埋配合土建主体施工进行。1）电管施工完后，管口加塑料管封，盒子内填充轻质料，以免砼浆流入管内，避免返工。预埋时加高灯头盒，减少电管 s 弯，以便于穿线，砼浇筑后及时清理管子保证穿线质量。2）墙内配管，先由土建弹线后，安装先期施工，减少砌墙时破坏墙体。2、安装 1）管内穿线前对电管认真清理检查，穿线后及时对导线作绝缘测试，并对不符合绝缘要求的导线立即预以更换。接线完后用相位检查插座接线的正确性，保证通电试验一次成功。17 17 2）变压器高低压配电柜及配电装置采用带包装一起就位，在安装位置前拆除、安装；安装完毕及时采取临时保护措施确保电气设备不污损，也以防受潮。3）母线安装采用扭力板手紧固，以保证施工质量。电缆放线采用从上至下的安装方法确保安全及质量。3、调试 1）先进行线路、设备绝缘测试，然后进行单机、单项调试，再进行联动调试，并做好详细记录，确保一次调试成功。2）弱电调试应进行联动调试。18 18 第五章 各类计划 一、施工总进度控制计划。二、主要机械设备投入计划。名称 型号 数量 单位 备注 塔吊 QTZ50 2 台 搅拌站 JS500 1 台 振捣器 2 个 电锯 1 台 电焊机 1 个 弯曲机 2 个 切断机 2 个 调直机 1 个 三、劳动力需用量计划。名称 人数 单位 备注 木工 18 名 力工 60 名 瓦工 11 名 钢筋工 18 名 混凝土工 4 名 架工 8 名 机械工 6 名 19 19 第六章 工程目标及各项保证措施 第一节 工期目标及各施工段工期安排 大禹加州湾 A11#楼工程总工期按 237 天为控制总目标。为了确保工期，本公司所承建专业工种或建设单位指定分包专业队伍必须按照施工总体计划及时插入施工。实施多工种作业层的水平立体交叉、平行流水作业施工，各阶段工期安排见附图表 工程总进度计划表。第二节 施工进度、工期保证措施 大禹加州湾 A11#楼工程国家定额工期为 237 天。为了提高甲方的投资效益和乙方经济效益，我公司根据其技术、管理、经济实力以及工程结构特点，在确保质量、安全的基础上提高工效、缩短工期。本工程工期定为 237 天，其中混凝土基础 30 天主体 130 天；装修工程 125 天（并和主体穿插进行），水、电安装调试和竣工验收 210 天。其保证措施如下：1、根据总工程量、总工期和施工组织规律投入相应的施工技术力量。2、根据总工程量、职工平均工日产量、日平均生产工时之相关性投入最佳施工人数，优化劳动组合，提高工效。3、精心进行施工组织设计，选择最佳施工方案，编制总进度控制计划和月、旬作业计划。4、加强机械设备、工具的配备和调度、使用、维修、保养，提高施工机械化程度和劳动生产率；5、根据总工期进度计划和月、旬作业计划，相应的编制材料计划，按时、按量、按质组织甲、乙供各类材料进场，避免停工待料现象。6、实行多劳多得、按劳取酬，按质论价的分配原则，充分调动管理人员、生产工人的积极性。7、加强全面技术、质量管理，施工一处成优一处，杜绝返工和不合格产品，杜绝质 20 20 量和工伤事故。8、巩固、发展甲、乙双方，各主管部门，协作单位的关系和配合，为工程顺利施工创造良好的外部条件。第七章 质量保证体系 项目经理：杨永志 施工员：杨永波 技术员：杨景录 质检员：尹洪宇 安全员：郭峰 第一节 质量目标 工程质量按 ISO9000系列标准和本公司质量手册 质量程序文件实施管理，质量目标确定为市优良工程，并把本工程确定为贯标工程。第二节 工程技术、质量保证措施 1、建立以总工程师为首的各级技术、质量保证体系，明确各级质量责任制，技术、质量保证体系见附表。2、严格按国家有关的“规范、规程、标准”及设计要求组织、指导、检查全过程的施工。3、加强技术培训每一分部、项施工技术、质量交底，提高整体施工技术素质。4、熟悉图纸，了解设计意图，组织参加图纸会审。5、及时、认真做好隐蔽工程验收、签证工作。6、在工程质量自检、互检、交接检的基础上，逐日组织质量报验，不合格工序不得进行下一工序施工。21 21 7、加强建筑材料的技术、质量鉴定和检测，特别是砂浆、混凝土的强度控制和检验，把好材料质量关。8、积极推广应用新技术、新材料、新工艺。9、建立技术、质量资料档案，随工程进度，及时认真做好有关记录的收集、整理、归档工作。10、加强对质量控制点的检查和校核，如标高、轴线、沉降观测、垂直度、高强混凝土、预留预埋、电梯井壁、屋面工程等，确保工程结构质量。第三节 安全生产保证措施 根据工程的特点和施工的实际情况，安全生产管理必须以“安全第一、预防为主”的方针统览全局。施工期间，科学地管理和组织施工，确保工伤事故为零的安全生产目标。1、建立以项目经理为组长，安全总工为副组长，专职安全员和其它主要管理人员参加的项目施工安全生产保证体系，专职安全员授予“三权”即罚款权、停工整改权、超级上报权。2、建立以安全生产责任制为中心的各项安全生产制度，层层签订责任状。3、做好工人入场“三级”教育和新设备、新工艺、变换工种的安全教育；积极组织职工开展各种安全生产活动，努力提高全体员工安全意识和增强自我保护意识。4、坚持巡回检查和定期检查相结合发挥专职安全人员的监督、监察作用，发现问题，立即整改。5、严格遵守国家安全生产技术操作规程和有关防护规定，重点加强“三宝、四口、五临边”和机械、电气等防护措施。6、注重安全投入，安全防护用品、安全装置、设施，消防设备等必须满足施工安全。7、特殊工种组织专业培训，并持证上岗，经常进行专业安全教育，保证大、中、小型机械、现场用电、焊接、脚手架等有足够的安全可靠性。8、针对现场场地情况和高层施工特点，为防止高空坠落等主要易发事故，采取外架全封闭防护和四周设置双层防护棚等综合预防措施。9、设专职电工负责现场用电管理，机械设备专人使用、维修和保养，责任到人、挂牌上岗，宿舍、仓库、脚手架等按规定配备足够的消防设备。使施工生产处于绝对 22 22 安全状态。10、组织全体干部、职工经常进行社会治安宣传教育，自觉维护社会秩序和企业形象。第四节 安全保证体系 安全领导小组 组长：杨永志 组员：杨永波 杨景录 尹洪宇 王春 马仁喜 23 23 第五节 建筑物沉降观测方案 1.沉降观测的具体步骤 本工程沉降观测采用闭合圈法按一等水准测量要求进行，DS 使用级精密水准仪或自动安平水准仪和铟钢水准尺。建筑物四周至少留出3m 的场地，便于闭合圈法沉降观测，观测前通知工程处和施工现场负责人，事先清理好现场，确保视线、场地畅通，安排好测量跑尺人员。本工程结构施工阶段，做到每施工一层结构层次即进行一次沉降观察，沉降观测时间为砼浇筑结束后一天，不上荷载的情况下进行，中间停、复工各观测一次，以后每 3 个月观测一次，建筑物竣工验收前观测一次。特殊情况如发现严重裂缝，沉降速率增大，沉降差较大等，亦相应增加观测次数，并整理出资料由主管工程师审核，及时提交给业主。使用阶段每半年一次，共两次，以后每年一次，预计观测五年或直到沉降稳定，使用阶段预计共测 6 次，由建设单位负责观测，施工阶段的观测费用，按勘察设计文件规定，由业主负责，施工企业在提交成果时，向业主按专项收取费用。注：本工程沉降观测点按建筑地基基础设计规范GBJ7-89 附录一进行，满足设计要求。2.观测成果管理 本工程沉降观测应有专用外业手薄、记录表和建筑物平面图及观测点布置图等，并根据沉降观测成果绘制沉降分布图，沉降量与时间关系曲线图，最后计算整个建筑物的平均沉降量和相对沉降差，每季提供给业主一份资料。工程沉降观测资料，由专人整理，当每次观测一周后，提交工程技术科和工程队各一份，最终将系统观测资料作为工程技术资料的一部分存档，并交建设单位一份。24 24 3.基准点和观测点的保护 经常检查基准点和观测点有无变动，并防止砂浆落在观测头上，将观测点按观测平面图相应的编上号，每次观测后旋下观测头集中保管，下次观测时再按编号旋上观测头，注意防止柱上槽口被杂物堵塞或被现场材料挡住，还要采取一定的措施防止碰撞观测点头的螺牙铁管口，详见图水准点埋置及观测头构造图。4.基准点的设置 设置基准的原则是合理埋设，观测方便，并能保证水准点的稳定，基准点的埋设数量不少于三个，距离观测点 30-50m，基准点的设置应在基坑挖土前 15 天完成，基准点必须加盖保护，在观测平面中，基准点位置应明确标注。观测点的设置，依据图纸设计要求。详见附图沉降观测点平面图。观测点的设置采用预埋螺牙铁管，使用活动观测头，便于装拆。装修前先旋下观测头，在柱装修材料上留孔并预埋套管，装修完再旋上观测头，观测头就朝外，便于观测。第六节 安全设施方案 1.安全设施方案 人行道均须搭设双层人行道防护架，搭设高度 10 米，即结构以上，采用48 钢管搭设多层板，第一层高度 2.9 米，第二层高度 2.9 米，中间采用彩条塑料布盖好，防止灰尘和碎物掉下伤人，具体详见0.00 以上平面布置图，除搭设双层防护棚外，所有的脚手架采用全封闭外回防护，具体详见附图。1、建筑物防护。建筑物周边采用全封闭双排满堂毛竹脚手架，安全网，第一层采用5050 尼龙安全网，具有足够的强度阻拦大粒径物体掉出，第二层（外层）采用 5 25 25 5 塑料密眼安全网，以充分阻拦较细小物体。2、吊运机具的安全防护。吊运机具应定时检查，防止限位失灵和滑档。当吊运物体时，应有充分的防滑、防坠落措施，零碎物体采用封闭箱体吊运。长件绑牢固后方可起吊。起吊时，时刻注意臂下是否有人，并勤按喇叭。3、从自身内部加强安全防护，凡进入场地施工人员必须戴好安全帽和系好安全带。4、从外部加强防护。施工现场严禁闲人和与工程施工无关人员进入，凡因事进入要进行会客登记，同时由门卫发放安全帽时嘱其戴好，离开时归还。这样从各方面进行安全防护，保证在整个施工过程中无安全事故，保持我单位良好的声誉和信誉。2.0.00下安全设施方案 0.00 下基坑开挖深度为A13#3.4 米，但距现场实际情况来看，由于场地狭小，防止行人坠落，应在四周砖护壁上搭设钢管，（钢管锚入砖护壁内）四周用细石砼灌实，搭设防护栏杆，并要在钢管上进行标色，夜晚在四周设置足够的照明，并设置警示标牌。施工场地内用电器具、箱均应加锁，并设置“防止触电”伤害警示标牌。机器设备传动部分均应设置护罩，并设置“防止轧伤”警示标牌。吊车及其它设备应设置“非操作人员禁止操作”警示标牌。第七节 现场标准化、文明施工管理方案 1.现场标化管理措施 建立以项目经理为首的现场文明施工管理小组。成员包括：主管安全、保卫和现场管理负责人，施工队长和各专业班长。相应的编制、贯彻、执行文明施工管理制度，定期组织检查、整改，坚持长效管理。26 26 2.现场标准化、文明施工管理目标 1、标准化 a、按施工总平面布置图，布置现场施工机械、施工道路、施工电路、上、下水路、排水沟道、临时设施和建筑材料。b、现场所有设备、材料堆放整齐、成堆、成型。c、仓库材料、工具用具按规格、类别摆放整齐，卡片标识，帐、物、卡相符。d、定期打扫卫生，食堂、宿舍、办公室、楼层、厕所、现场道路，门前三包，保持整齐、清洁、卫生。e、场容整洁、排水畅通，无积水、无“四害”。f、宣传标志、色标、警示齐全、醒目，位置合理。g、消防设施按规定布置，治安保卫工作得力。h、安全保护用品使用正确，安全装置、设施齐全可靠，无危害职工安全和健康的有害因素。i、全体施工人员、管理人员佩带止岗证出入。2、亮化 a、整个施工现场、楼梯口和主要通道出入口有足够的照明。b、建筑物四周围墙设彩灯，以配合建设单位和城市的亮化效应。c、主要出入口设彩灯。3、净化 a、宿舍、办公室、仓库等保持窗明地净，坚持卫生值日，检查评比制度。b、建筑楼层随施工进度，层层清理干净。c、厕所设定时冲水清洗系统，定期喷洒药水，清除异味。d、食堂设纱门纱窗，完善消毒制度，炊具及职工食具定时消毒，做到无蝇、无鼠、无病毒传染源。
