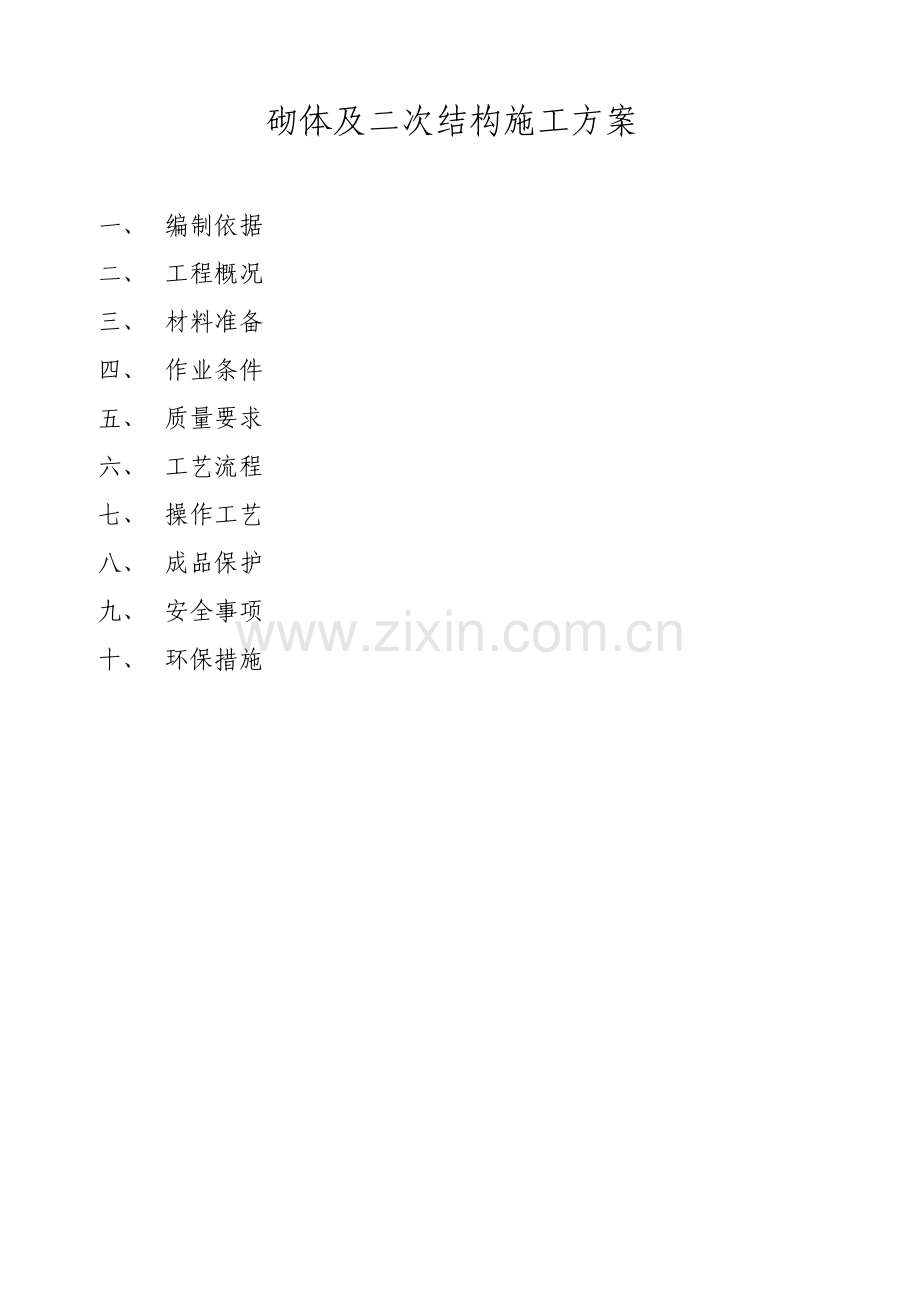

砌体及二次结构施工方案 一、编制依据 二、工程概况 三、材料准备 四、作业条件 五、质量要求 六、工艺流程 七、操作工艺 八、成品保护 九、安全事项 十、环保措施 一、编制依据 1、本工程施工图纸 2、建筑工程施工质量验收统一标准 GB50300-2001 3、混凝土结构工程质量验收规范 GB50204-3002 4、江苏省工程建设标准 DGJ32/30-2006 5、本工程施工组织设计 二、工程概况 序号 项 目 内 容 1 工程名称 2 工程地址 3 建设单位 4 设计单位 5 监理单位 6 施工单位 8 基本情况 工 期 质 量 目 标 580 天 全部合格，确保二栋金陵杯 建筑规模 占地面积 建筑面积 200000m2 层数 地下 2 层 地上 34（27）层 建筑檐高 97.900M 标 高 0.000 室外 基底 7.35M 建筑功能 住宅楼 结构类型 钢筋混凝土剪力墙 垫 层 100mm 厚混凝土强度等级 C15 墙 体 高层内墙 200（300）mm，地下车库外墙 300 厚 C40 混凝土抗渗 P10，柱 框架柱，构造柱，地下车库框架柱 顶 板 高层一般为 120mm 厚，地下车库为 180mm 厚 基础形式 桩基筏板 三、材料准备 混凝土多孔砖、加气混凝土砌块、预拌砂浆、拉结钢筋、预埋件等 四、作业条件 1、弹好轴线、墙边线，再弹出门窗洞口位置线 2、按标高立皮数杆。皮树杆上标出门窗洞口、拉结筋、过梁的标高。转角处距墙皮或墙角设置皮数杆，皮数杆应垂直、牢固、标高一致。五、质量要求 按照图纸说明和保障房的要求，本工程外墙和厨房、卫生间和电梯井道采用 MU10混凝土多孔砖砌筑，内墙采用轻质砌块。轻质隔墙墙长大于 3米、水泥砖隔墙大于 5 米需设置 C20 钢筋混凝土构造柱，纵筋 4 根园 10 二级钢，箍筋园 6 间距 200，砖墙砌体在窗台标高位置设置 60mm 厚 C20 箍筋混凝土腰带，内配 3 根园 6 二级钢，短向钢筋园 4 间距 300。砌体在墙高中间位置或门顶位置设置 120 高水平系梁，内配 4 根园 10 二级钢，园 6 箍筋间距 200，轻质砌块门垛设置 100*墙厚的 C20 钢筋混凝土边框，2 根园 10立筋，园 6 拉结筋间距 400 锚入墙体不少于 200mm。首层和顶层水平系梁按图纸说明施工。混凝土空心砖和加气混凝土砌块施工质量要求应符合砌体工程施工质量验收规范的规定。项 序 检查项目 允许偏差或允许值 1 混凝土多孔砖强度等级 MU10 2 砂浆强度等级 M5 3 砌筑留槎 按规范 4 水平灰缝饱满度 90 5 竖向灰缝饱满度 80 6 轴线位移 10mm 7 垂直度（每层）5mm 1 水平灰缝厚度竖向宽度 812mm 2 基础顶面和楼面标高 15mm 3 表面平整度 混水 8mm 4 门窗洞口 5mm 5 窗口偏移 20mm 6 水平灰缝平直度 混水 10mm 六、工艺流程 墙体放线制备砂浆砌块排列砌块就位校正镶砖勒缝 七、操作工艺 1、墙体放线，砌体施工前，应将基础面或楼层面按标高找平，依据砌筑图纸放出第一皮砌块的轴线，墙体边线和洞口线。2、砌块排列：按砌块排列图在墙体线范围内分块定尺、画线。砌块排列上下皮应错缝搭接，搭接长度为砌块的 1/2.不得小于砌块高度的 1/3.如果搭接错缝长度不能满足规定要求，应根据砌体构造设计规定采用压砌钢筋网片的措施。外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌。3、砌块就位与校正，普通混凝土多孔砖不宜浇水，当天气干燥炎热时，可在砌块上稍加喷水湿润，龄期不足 28 天及潮湿的小砌块不得进行砌筑。砌筑就位应先远后近，先外后内，每层开始时应从转角处或定位砌块处开始。应吊砌一皮，校正一皮。墙皮拉线控制砌体标高和墙面平整度。4、砌筑墙体要同时砌起，不留斜槎，每天砌筑高度不超过 1.8m。5、转角及交接处同时砌筑，不留、直槎。斜槎水平投影不应小于高度的 2/3。6、砌体灰缝应横平竖直，全部均应铺填砂浆，不得出现瞎缝，透明缝。7、所用墙端头和门窗洞口第一孔用 C15 砼灌实。8、构造柱处的墙体马牙槎（不大于 300mm）先退后进，马牙槎边口应吊线砌筑；构造柱边贴双面泡沫胶条，厚度不小于 5mm；9、冬期施工环境不得低于 5 度，如在负温下施工时，砂浆中要掺加防冻剂，防冻剂需经试验确定，并及时采用塑料布和保温材料覆盖。10、填充墙砌至梁底或板底 15 日后方可塞方；11、外墙孔洞、脚手眼等应采用半砖、防水砂浆二次堵砌，表面采用 1:3防水砂浆粉严，小圆孔宜采用微膨胀水泥砂浆二次填塞密实，并及时办理专项隐蔽验收记录。12、墙面无断砖或碎砖（砌块）；表面平整，灰缝均匀顺直；13、马牙槎方正，上下顺直。电管槽宽窄均匀，顺直，砂浆填塞密实、平整；14、圈梁、构造柱、板带等混凝土密实，表面平整；15、固定门、窗的预埋件位置、数量正确。八、成品保护 1、砌体材料运输，装卸过程中，严禁抛掷和倾倒，进场后按品种，规格分别堆放整齐，作好标识，堆放高度不能超过 2m。2、墙体的拉接筋及各种预埋件，预埋线管度，均要注意保护，严禁任意拆改或损坏。3、砂浆稠度要适宜，砌砖操作、浇筑构造柱混凝土时要防止砂浆流淌污染墙面。4、预留有孔洞的墙面，要用与原墙相同规格和色泽的砖嵌砌严密，不留痕迹 九、安全事项 1、墙面砌体高度超过地坪 1.2m 以上，必须及时搭设好脚手架，不准用不稳定的工具或物体，在脚手架板面上垫高作业。2、垂直运输的吊笼，滑车，绳索，刹车等必须满足荷载要求，吊运时不得超载。3、停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。4、进入施工现场，要正确穿戴安全防护用品。5、从砖垛上取砌块时，先高处后低处，防止垛倒砸人。十、环境措施 1、砌筑材料统一堆放整齐，并有防尘措施。2、砌筑砂浆不得遗撒，污染作业面。3、原材料和砂浆在运输过程中，避免扬尘、洒漏、沾带，必要时采取遮盖、封闭、洒水冲洗措施。4、落地灰需及时回收，回收的砂浆不得夹有杂物，并及时运至拌合地点，掺入新砂浆中拌合使用。附一图 附二图
