浙江某体育馆钢网架安装脚手架施工方案(满堂)secret.doc

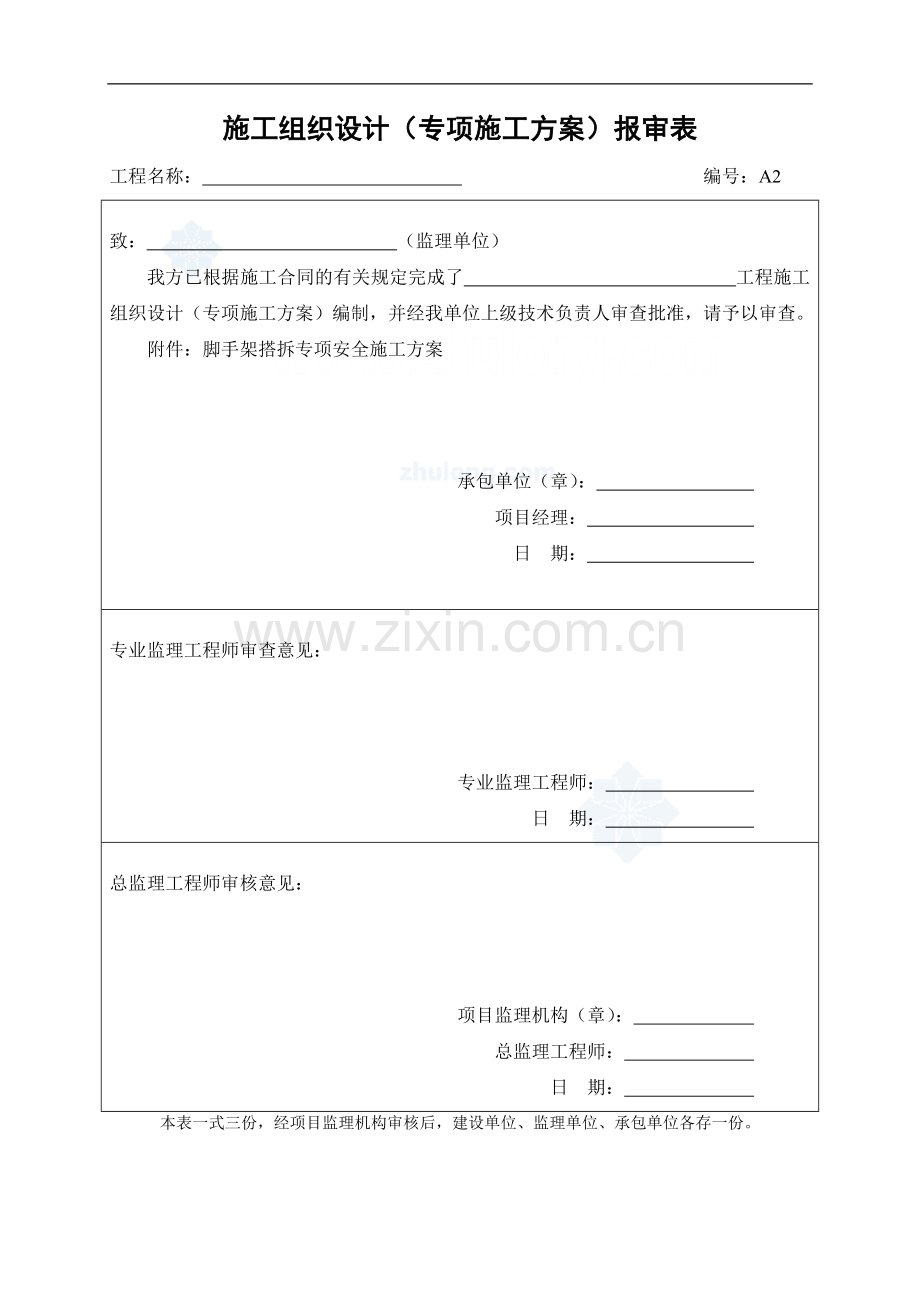

施工组织设计（专项施工方案）报审表工程名称： 编号：A2致： （监理单位）我方已根据施工合同的有关规定完成了 工程施工组织设计（专项施工方案）编制，并经我单位上级技术负责人审查批准，请予以审查。附件：脚手架搭拆专项安全施工方案承包单位（章）： 项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审核意见：项目监理机构（章）： 总监理工程师： 日 期： 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。1*网架脚手架搭拆专项施工方案编制人：审核人：审批人： 二OO九年四月目 录一、现场概况02二、编制依据02三、网架安装方案02四、搭设准备工作05五、脚手架搭设方案05六、脚手架搭拆施工工艺05七、脚手架检查与验收06八、安全措施07九、脚手架搭拆的人员安排11十、方案结语11十一、脚手架参数选取11十二、脚手架安全性验算12十三、附图171、平面布置图；2、脚手架立杆平面布置图；3、脚手架水平杆、剪刀撑平面布置图；4、脚手架顶面布置图；5、1-1剖面图；6、2-2剖面图；7、脚手架四周外立面剪刀撑示图；8、脚手架顶面标高分布示意图。一、现场概况体育馆主屋面网壳采用正放四角锥双层球面网壳，节点采用螺栓球节点（局部为焊接球），网壳跨度为87.8m，直径为98m，网壳厚度为2.9m，网架高度为15.1m（从支座到网架顶），投影覆盖面积为8360.8，展开面积为9058.2，四周采用周边支座支承，共36个焊接球支座，支座间夹角为10，支座预埋件顶面底部标高为17.18m。体育馆中间64.914m43m为表演场地，四周为阶梯形观众看台。二、编制依据本方案根据国家有关规范和行业标准进行编制：建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（J84-2001）建筑结构荷载规范（GB50009-2001）（2006版）建筑施工高处作业安全技术规范（JGJ80-91）钢结构工程施工质量验收规范（GB50205-2001）建筑施工安全检查标准（JGJ59-99）钢结构设计规范(GB 50017-2003)等规范。建筑地基基础设计规范(GB 50007-2002)建筑施工扣件式钢管模板支架技术规程（浙江省建设标准）三、网架安装方案根据网架结构深化结果，网架节点既有螺栓球又有焊接球，其中焊接球主要分布在网架中心最高部位及周边支座轴线内侧，网架主体结构全部重量约400t，按投影面积计算每平方重48 （即0.48KN）。确定的网架安装方法是，根据网架特点及安装方法划分成四个区块进行安装（如表一），在网架安装成型后，按下弦节点从外往里分区逐圈逐格安装（图1、2）。区块下弦球位置焊接球数量网架安装方法搭设的顶部标高区第1圈无先进行安装下弦网格的拼装，然后安装四角网格，即上弦与腹杆，最后腹杆与下弦球及上弦球与上弦杆的组装15.70米第2圈（支座）3617.18米第3圈1218.80米区第4圈6同区20.20米第5圈无21.50米区第6圈至第12圈无塔吊吊装到位直接进行小单元拼装21.50米至27.3米区第13圈至第15圈第13圈上炫球8同区27.65米第14圈上炫球8第15圈上炫球4第16圈上炫球1表一 图1图2安装方法：先进行区支座圈（W2轴）的网架起步安装、成型和定位，起步安装的网格为两个，其中支座一圈的构件支撑在混凝土环梁上，采用网架高空散装法的特点，先把所需网架构件采用塔吊分批吊至卸料平台后，按安装编号由人工进行搬运、摆放，先进行下弦网格的拼装，然后拼装四角网格单元，即上弦与腹杆，最后是腹杆与下弦球及上弦球与上弦杆的组装。然后按网格分圈进行中拼单元组拼，在起步安装完成后，网架结构成型，此时经支座轴线、标高等校验后，网架支座开始焊接固定。接着安装区部分网架，以一圈上、下弦球组装完成作为一个中拼单元，中拼单元拼装完成后才能进行构件的焊接；区部分网架：利用现场塔吊吊装，先在地面上进行小单元的组装，组装完成后用塔吊直接吊至指定位置进行拼装，先安装上弦球节点，由两根上弦杆和两根腹杆与上弦球组装而成的小单元，逐一安装，待上弦球中拼单元（即一圈成型）完成后；再安装下弦球节点，由两根下弦杆和两根腹杆与下弦球组装而成的小单元，直至下弦球中拼单元（即一圈成型）完成，再进行下一个上弦球节点的安装。按上述方法安装网架，该区块施工脚手架上不需采用临时支垫，使网架结构自身受力，减小了脚手架的受力。最后区部分网架安装，拼装方法基本同区。根据网架的实际安装方法，在脚手架顶面主要为网架构件、脚手片、安装人员及安装工具：扳手、管子钳、垫板及备用小配件，椐此，根据建筑结构荷载规范、建筑施工扣件式钢管脚手架安全技术规范和建筑施工扣式钢管模板支架技术规程中的相关荷载取值，取网架荷载标准值：0.5KN/，施工人员及安装工具等标准值（考虑网架拼装特点），取1.6 KN/。由于网架安装面积大，高度高，为减少人员的搬运，充分利用塔吊的垂直吊装功能，在脚手架顶面设置两个材料临时堆放点，为框架三层灯控和转播室的屋面平台，平台标高为17.000m，砼板厚度为120，每个平台上每次最多可堆放10吊，且每吊重量不得超过500，并须分散堆放，每个吊点上有专人负责，严格控制荷载不大于200/。四、搭设准备工作在脚手架搭设前，应做好以下准备工作：1、据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面杂物，准备垫板，做好立杆基础排水措施。4、对脚手架立杆底脚位置进行定位放线，并对夹层顶板进行支撑加固。5、检查现场脚手架搭设的范围是否与脚手架方案相一致。五、脚手架搭设方案根据网架安装方案，采用扣件式满堂钢管脚手架作为操作平台，并根据网架下弦高度要求搭设成层状结构，并预留出网架安装空间，脚手架采用分层搭设，脚手架的最高搭设高度为27.65m，顶面毛竹脚手片需逐层满铺，层高错位处需围护挡板，脚手架中间设置剪刀撑和水平撑，由于脚手架高度高，为配合网架结构分区域施工，脚手架搭设需分两步进行，并分两次验收，第一步为立杆放脚，并搭设网架区、区部位的脚手架和表演场地中间并延伸至看台处呈“十”字型的脚手架加强区，加强区宽度为9米，搭设高度不低于10米，搭设完成后，进行第一次验收，验收合格后方可进行网架安装。第二步为中间剩余部分脚手架的搭设，完成后进行脚手架的第二次验收，为整体验收。脚手架搭设在表演场地、看台和四周走道上，根据结构设计所提供荷载，表演场地所能承受活荷载为10KN/，看台处为3KN/，四周过道为5KN/。脚手架钢管考虑目前市场上的质量情况，决定选用规格483.2（计算时自重按483.5钢管），Q235A，立杆主体间距为1.5m1.5m，加强区立杆间距为1.5m0.75m，具体平面布置见附图，水平杆步距为1.8m，脚手架搭设顶面宽度符合平面布置图要求，以满足网架安装支承特点，标高如附图所示，操作面横向水平杆间距为0.375m，为保证脚手架纵横向稳定，根据规范6.8.2条规定，满堂脚手架周边环向和中间设置剪刀撑，并由地面至操作顶面连续设置，剪刀撑与地面倾角为45 60之间，中间剪刀撑每隔四排设置，间距不大于6m，水平剪刀撑按每隔两步设置一道，立杆底部设扫地杆。六、脚手架搭拆施工工艺搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有网架安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不大于步距的1/3，立杆的垂直偏差不大于架高的1/400，立杆在离地脚20cm处设置扫地杆。1、搭设顺序先按1.5m立杆间距进行整体布杆，以确定层高变化位置和立杆加密区间搭设W2轴内外网架、区范围内的脚手架，与中间未搭设部位进行放坡过渡，W2轴线处与砼柱梁抱箍连接，作为连墙件搭设中间表演场地部位脚手架与周边已搭设部分持平，加密区立杆必须加密再按网架要求层高往上逐层搭设，逐层铺设脚手片。2、脚手架搭设画线放样放置槽钢垫块或木垫块放置纵向扫地杆立杆（加临时抛杆）横向扫地杆第一步纵向水平杆第一步横向水平杆第二步纵向水平杆第二步横向水平杆第三步纵向水平杆第三步横向水平杆以此类推，完成第一层脚手架纵横向搭设剪刀撑搭设再搭设上几层脚手架水平剪刀撑搭设铺设脚手片。（1）先画线放样，然后脚手架立杆按1.5m进行摆放（具体平面布置见附图），表演场地处加密区的立杆在基本立杆间距中间加一根，高度不低于10m，呈“十”型，双向宽度各为9m，南北向搭设至显示屏砼框架处，东西向搭设至三层框架墙面处。观众台处在对应立杆楼面下设支撑（节点见附图），支撑与立杆上下对齐。（2）表演场地处脚手架立杆底脚处铺设14#槽钢，观众台处铺设5厚的木板垫块，垫块长度不少于两跨。 （3）在脚手架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀撑搭设（平面和剖面布置见附图），中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45 60夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不小于1m，用旋转扣件三个，中距400mm，二端头外露150mm。（4）脚手架立杆采用一字扣件对接，顶层杆可采用搭接。（5）为将脚手架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧。（6）扣件规格必须与钢管的外径一致，拧紧扭力矩适当（控制在4060Nm，重点部位不小于60Nm），对接扣件的开口应朝内或朝上，在操作层纵向杆与立杆连接的扣件下面采用双扣件。扣件应分不同部位进行检查，对堆料平台扣件应用扭力扳手逐一检查，其他部位则由安检人员抽样检查。（7）脚手架水平杆伸出端能与砼柱、梁或墙顶紧处，水平杆应顶紧，立杆距柱、梁不小于15。（8）四周二层平台以上为砼框架结构，部分无砖砌体，只有砼柱和框架梁，故在周边平台上搭设时，在W2轴处脚手架与框架柱梁应用钢管抱箍连接，作为脚手架与框架的连墙件，连墙件按一步一跨设，连接节点见附图。（9）四周支座轴线及两侧有焊接球支承点处，水平杆与立杆间加设斜撑杆，节点见附图。（10）脚手架水平剪刀撑按纵横向从顶层开始向下每隔两步设置一道。（11）脚手架顶面按平面布置要求，在离网架下弦球中心300mm处搭设操作层连横杆，上满铺脚手片，用18#铁丝固定，每片各边固定点不少于1点（顶面标高见附图）。在网架安装过程中，如需临时拆除脚手片，用后应及时用铁丝绑牢。（12）四周临空面应设挡脚板和栏杆，栏杆高度不小于1.2m，并围护安全网。为保护过往人员的安全，凡在通道口上方搭设防护棚。（12）在南侧楼梯处设置上人斜道，斜道为直跑式，宽1.2米，坡度1:3，中间设置休息平台，斜道二侧均设置防护杆，高度1.2米，坡面每隔250300mm设一道防滑条。2、拆除（1）脚手架拆除按“先搭后拆，后搭先拆，先拆非承重杆，后拆承重杆”的原则进行，按层从上往下逐层拆除，严禁上下层同时进行，即脚手片连横杆大横杆剪刀撑立杆。（2）拆除前，应对操作班组进行详细的技术交底，并有书面记录。交底人与被交底人履行签字手续才可上岗作业。（3）在脚手架拆除前，先对脚手架进行全面支撑安全检查，检查扣件和支撑杆是否符合安全要求，在主管人员批准后方可开拆。（4）拆架子的高处作业人员应戴好安全帽、系好安全带、扎裹脚、穿软底鞋方可上岗操作。（5）在脚手架拆除范围内，设置警戒区，并指定专人负责看管。（6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。（7）所有杆件在拆除时，应将杆上附着的扣件与杆件分离，在每层拆除后，应及时运至地面，严禁抛掷，运至地面的材料应按指定地点进行分类堆放。（8）需当天拆除的杆件尽量当天拆完，若当天拆不完，在下班前应将已松动的杆件重新固定，并在适当位置设置连接件，在确定连接牢固后人员方可撤离。（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。（10）拆架时严禁碰撞脚手架附近电源线，以防触电事故。（11）如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。（12）翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。七、脚手架的检查与验收脚手架由验收人员填写验收记录，并由搭设人员、安全员、施工员和项目经理、监理签证，方能交付使用。1、脚手架必须由持有效上岗证的专业技术人员搭设，搭设前由项目技术负责人向全体员工进行安全技术交底，形书面交底记录，并在交底文件上签字确认。2、进行分区、分层、分次验收和检查，发现有不符合要求的应迅速调整，并追究责任。3、脚手架验收严格按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）中所要求的内容进行检查，内容如下： 搭设后的扣件螺栓拧紧扭力矩应采取扭力扳手检查，中间表演场地高度较高部位应进行全数检测，其他部位随机分布抽样进行检测。 连墙件：四周与砼柱梁连接处的连墙件按一步一道或一跨一道设置。 剪刀撑：垂直剪刀撑纵横向每隔四跨设置一道，与地面角度在4560之间；水平剪刀撑按两步一道设置。 杆件搭接：立杆采用对接，顶层可采用搭接，顶面横杆和剪刀撑等搭接长度不小于100，并采用3个扣件紧固。 顶面脚手片必须满铺，并用不小于18号铅丝双股并联4点绑扎，高低落差处用毛竹片进行围护。八、安全措施1、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗，患有心脏病、高血压者不得上脚手架操作。2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑软底鞋，工具及零配件要放在工具袋内；袖口、裤口要扎紧。3、脚手架的构配件质量与搭设质量，应按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001、J84-2001）规定进行检查验收，合格后方准使用。4、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。5、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。6、在脚手架使用期间，在每天上岗前，应由带班队长和安全员先进行巡检，日常由架子工进行安全检查与维护，并按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001、J84-2001）规定进行。安全网应按有关规定搭设或拆除。7、在脚手架使用期间，严禁拆除下列杆件：（1）主节点处的纵、横向水平杆，纵、横向扫地杆；（2）连墙杆。8、临空搭设脚手架时，外侧应有防止坠物伤人的防护措施。9、脚手架上进行电、气焊作业时，必须配备灭火器等灭火器材，并由专人看守。10、工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范（JGJ46）的有关规定执行。脚手架使用期间可与框架柱顶避雷接地线相连接。11、搭拆脚手架时，地面应设围栏和警戒标志，并派专职安全员进行现场监督和巡视，严禁人员入内。12、上下楼梯口搭设安全通道。在脚手架与楼梯口高差较大处，应设置爬梯，爬梯上下端应固定。13、严禁从脚手架上往上、下抛物。14、遇到立杆沉陷或悬空、节点松动、架子歪斜、杆件变形等问题，在未解决前应停止使用脚手架。15、脚手架搭设完成后应有书面验收记录，并履行验收签字手续，验收合格后，应将合格证挂在显眼处。16、在脚手架使用期间，顶面的网架杆件应分区分批分散堆放，并严禁抛掷，应轻放，顶面使用荷载控制在允许范围内，有专人进行控制。17、符合其它安全有关规定要求。18、脚手架工程事故应急预案 1）应急预案目的为对脚手架工程施工过程中出现脚手架倾倒、跨架，人员高空坠落，落物伤人等事故后进行紧急处理，最大限度地保护职工生命和企业财产的损失，制订本应急预案。2）适用范围脚手架工程整个施工阶段及发生脚手架倾倒、跨架，人员高空坠落，落物伤人等事故时。3）职责（1）项目经理 应急指挥总指挥。全面负责应急指挥工作。 有权采取一切手段，以控制和减少事故危害。 授权相关人员相应的应急处理权。（2）项目副经理 事故现场指挥，督促有关部门和人员进行现场防护抢险工作。 当项目经理不在现场时，担任现场总指挥工作。（3）项目技术负责人 组织有关部门编制、修订、评审应急预案。督促相关部门做好事故抢险过程记录。 组织相关部门、人员进行事故调查，并形成记录。 当项目经理、项目副经理不在时，担任应急总指挥工作。（4）技术部：负责编制、修订、评审应急预案。（5）质安部 协助技术部编制修订、评审应急预案。 督促检查相关部门落实应急准备工作。（6）安装部 协助技术部编制、修订、评审应急预案。 组织进行应急预案的演习，并提出改进建议。 发生事故时，组织抢险队进行抢险、营救、减损防护工作。（7）器材部 协助技术部进行应急预案的编制、修订、评审。 落实应急预案所需物资、设备的准备工作。（8）综合部 协助技术部编制、修订、评审应急预案。 落实应急物资及其它措施费的准备。4）抢险机构（1）抢险组织机构安装部抢险作业队总指挥：项目经理预案管理：项目技术副经理现场组织：项目副经理质安部技术部器材部综合部（2）抢险指挥中心设在项目经理办公室。5）应急物资准备为了在脚手架工程施工中事故发生时能够及时采取应对措施。不时准备下述物资：（1）警戒隔离物资：警戒桩，警戒线存放地点：现场仓库（2）人员急救设备；急救箱，急救药品，担架存放地点：现场仓库（3）减损防护物资：钢管、安全网等存放地点：现场仓库6）技术资料药品使用说明书、脚手架验收记录、应急预案及作业指导书。7）应急抢险队应急抢险队由项目部现场人员组成，平时进行抢险、急救方面的学习和培训，当事故发生时即可投入应急抢险和救援工作。8、应急抢险程序1）减小应急预案风险的措施（1） 作业层跨地（楼）面高度2.5m时，在其外侧边缘必须设置挡护高度1.1m的栏杆和挡脚板，且栏杆间的净空高度应0.5m。（2）在脚手架高空落物影响范围内同时进行其他施工作业或有行人通过的脚手架，应采取外立面安全网全封闭、半封闭以及搭设通道防护棚等适合的防护措施。（3）上下脚手架的坡道应设置扶手、栏杆或其他安全防护措施，并清除通道中的障碍，确保人员上下的安全。（4）采用合理的施工方法，避免因操作不当而造成的事故。2）应急联络（1）险情发生后，事故现场第一目击者迅速向应急指挥中心发出求救信号。求救的方式可以采取呼喊、口信、通迅工具等一切可能的方式。（2）应急指挥中心接到险情信息后，立即作出下述应急反应：a、对内组织抢险队，立即进行现场抢救工作。b、通过通迅工具，立即与外部机构联络，向相关的公安、医院、消防等部门联络，请求支援。（3）应急联络单位、人员、地址、电话：机构名称/人员地址电话备注应急指挥中心项目经理办公室项目经理建设单位公司公安部门医院消防3）倒塌事故 施工现场一旦发生脚手架倒塌事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间抢救伤员，最大限度地降低员工及相关方生命安全风险和经济损失。 （1）不论任何人，一旦发现脚手架有倒塌的可能性，应立即呼叫在场全体人员进行躲避。 （2）现场人员应迅速通知项目经理或施工员，并打电话及时向公司应急抢险领导小组领导报告事故的发生情况，请求公司应急抢险领导小组的支援。 （3）根据现场情况，若有人员受伤，应立即拨打120急救电话，向急救中心求救。应务必讲清受伤人数、地点和人员受伤情况，并派人到主要路口引导急救车尽快赶到事故现场。同时，现场急救人员在急救车到来以前，应对受伤人员进行急救。本项目部配备应急急救药箱1只，药箱存放在现场医务室。 （4）在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施，在确保人员生命安全的前提下，组织恢复正常施工秩序。 （5）现场安全员应对脚手架倒塌事故进行原因分析，制定相应的改正措施，认真填写伤亡事故报表、事故调查等有关处理报告，并上报公司迎接抢险领导小组。 4）高处坠落事故脚手架施工过程中高处坠落事故发生以后，要迅速有效地开展抢救工作，最大限度地降低员工及相关方生命安全风险。（1）高处坠落事故发生后，事故发现第一人应立即大声呼救，报告责任人（项目经理或管理人员）。（2）项目管理人员获得求救信息并确认高处坠落事故发生以后，应：、立即组织项目职工自我救护队伍进行施救；本项目部配备应急急救药箱1只，药箱存放在医务室。、立即向公司应急抢险领导小组汇报事故发生情况并寻求支持。、立即向当地医疗卫生(120)、公安部门(110)电话报告。、严格保护事故现场。项目部指挥部接到电话报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。5）当事人被送入医院接受抢救以后，指挥部即指令善后处理人员到达事故现场，做好以下工作：现场抢险工作完成后，由项目部技术负责人组织项目部有关部门和人员，配合上级部门，对事故的发生、发展等方面的情况进行调查，形成相关的调查记录。对事故中受伤人员应及时送医院治疗，直到伤愈后方可出院，并按有关要求支付受伤期间的误工损失；对事故中不幸死亡人员应做好其家属的思想工作，并按有关要求及时将赔偿费用支付给其家属。九、脚手架搭拆的人员安排1、为确保工程进度的需要，同时根据本工程的结构特征和脚手架的工程量，确定本工程脚手架搭设人员2050人，均应有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、脚手架的搭设和拆除，均应由项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。十、方案结语1、综上所述，网架安装采用（扣件式）脚手架方案，符合强度、刚度及整体稳定符合要求。2、通过计算所选材料能满足需要，符合工程施工方案的要求。3、对脚手架材料要严格检查，钢管、扣件质量应具有质量证明文件，并且是合格的，搭设后要进行验收。4、搭设脚手架要严格遵守高空作业的规定，确保人身安全，符合高处作业安全技术规程的要求和施工组织设计中规定的安全作业内容。十一、脚手架参数选取计算荷载取值（按实际施工情况取值）如下：网架安装平台施工均布活荷载标准值为qk=1.6+0.5=2.1kN/m2， 毛竹脚手片自重标准值gk=0.3kN/m2；钢管重量：3.84kg/m（按483.5取值）；钢管验算参数选取：（按483.2取值）；截面积A=4.504cm2；惯性距I=11.357cm4；截面模量W=4.732cm3；回转半径i=1.587cm；直角、旋转扣件抗承载力为8.0KN。由于脚手架搭设高度较高，因此计算时立杆需考虑风荷载因素。计算取值：操作平台立杆间距为1.5m，操作面水平横杆间距0.375m，水平杆步距1.8m。十二、脚手架安全性核算（一）验算操作层横向水平杆抗弯强度及变形：1、计算简图钢管计算简图2、强度验算（1）作用横向水平杆线荷载标准值钢管自重标准值：P=0.0384kN/m脚手片恒荷载标准值：gk=0.3kN/m20.375m=0.113kN/m活荷载标准值：qk=2.1kN/m20.375m=0.79kN/m（2）作用横向水平杆线荷载计算值恒荷载计算值：q1=1.20.113+1.20.0384=0.182kN/m活荷载计算值：q2=1.40.79=1.11kN/m（3）考虑活荷载在横向水平杆上最不利位置时与恒荷载组合的弯矩，弯矩按连续三跨考虑。组合后跨中最大弯矩的计算公式如下：Mmax=0.08q1l2+0.10q2l2 =（0.080.182+0.11.11）1.52 =0.283kN.m组合后支座处最大弯矩计算公式如下：Mmax=-0.1q1l2-0.117q2l2 =-（0.10.182+0.1171.11）1.52 =-0.333kN.m（4）取跨中和支座处的弯矩最大值进行抗弯强度验算：|Mmax跨中=0.283|Mmax支座=-0.333| = Mmax/W=0.333kN.m/4.732cm3=70.4N/mm2水平横向杆的计算强度小于205N/mm2，满足强度要求，符合安全计算。3、刚度（变形）验算最大挠度考虑为三跨连续梁均布荷载作用下挠度，计算公式为：Vmax=0.677q1l4/100EI+0.99q2l4/100EI静荷载标准值：q1=0.0384+0.113=0.1514kN/m活荷载标准值：q2=0.79kN/m三跨连续梁均布荷载作用下的最大挠度V=（0.6770.1514+0.990.79）15004/（1002.0610511.357104） =1.91mm10mm且1500/150横向水平杆最大挠度满足要求。（二）验算操作层纵向水平杆抗弯强度及变形纵向水平杆计算简图如下： 1、纵向水平杆荷载值计算纵向杆的自重标准值：p1=0.03841.5=0.0576KN脚手片的荷载标准值：p2=0.301.50.375=0.169KN活荷载标准值：q2=2.11.50.375=1.181KN荷载的计算值：P=0.05761.2+0.1691.2+1.1811.4=1.93KN2、抗弯强度计算：最大弯矩考虑为纵向水平杆自重均布荷载与荷载计算值最大不利的弯矩组合，弯矩按连续三跨考虑。组合后跨中最大弯矩的计算公式如下：Mmax=0.08q1l2+0.289q2l2 =（0.080.2266+0.2891.181）1.52 =0.809kN.m组合后支座处最大弯矩计算公式如下：Mmax=-0.1q1l2-0.311q2l2 =-（0.10.2266+0.3111.181）1.52 =-0.877kN.m取跨中和支座处的弯矩最大值进行抗弯强度验算：|Mmax跨中=0.809|Mmax支座=-0.877|抗弯强度：=Mmax/W=0.877106/4.732103=185.3N/mm2f=205N/mm2 平杆刚度满足要求，符合安全许可。3、纵向水平杆刚度（挠度）计算最大挠度考虑为纵向水平杆自重均布荷载与荷载的计算值最大不利分配的挠度和：均布荷载作用下最大挠度计算公式为：Vqmax=0.677q1l4/100EI集中荷载作用下最大挠度计算公式为：V pmax=2.716q2l3/100EI纵向水平杆自重均布荷载引起的最大挠度为：V 1 =0.6770.038415004/1002.0610511.357104 =0.06mm纵向水平杆受集中荷载标准值作用下最不利分配引起的最大挠度：集中荷载：P=0.0576+0.169+1.181 =1.408KNV 2 =2.716140815003/1002.0610511.357104 =5.52mm最大挠度：V= V 1 +V 2=0.06+5.52=5.58mm10mm且1500/150最大挠度满足要求。（三）验算扣件的抗滑承载力的计算查规范中表5.1.7得Rc=8kN，操作层纵向水平杆通过扣件传给立杆竖向设计值：F=（1.42.1+1.20.3）1.51.5+1.21.550.0384+1.20.01465=7.86kNRc 脚手架顶面纵向水平杆与立杆连接采用双扣件。（四）立杆的强度及稳定性计算1、验算长细比立杆横距：lb=1.5m，按二步三跨布置，查规范表5.3.3 长度系数取=1.6钢管回转半径i=1.587cm，截面面积As=450.4mm2查规范5.1.9容许长细比为 =210 由规范5.1.9公式，并取k=1长细比=l0/i=kh/i=11.6180/1.587=181.5210 满足要求。2、确定轴心受压构件稳定系数由规范5.3.3公式：取k=1.155得 = l0/= kh/i =1.1551.6180/1.587=209.6用插入法；查附录C表C得=0.1653、风荷载计算基本风压标准值：W00.45KN/m2，高度变化系数：z1.386（按脚手架最高点选取）体型系数：（参照荷载规范，按桁架计算）敞开双排脚手架：swstw挡风系数w=0.099stw=1.2得 s0.0991.2 0.119垂直于脚手架外表面的风压标准值：Wk0.7 s z W0 0.70.1191.3860.45 0.052KN/m2由风荷载设计值产生的立杆弯距：公式5.3.4 Mw0.851.4 Mwk 0.851.40.0521.51.8210 0.03KN.m风荷载产生的附加应力： wMwW0.031064.7321036.34N/mm2205 N/mm24、立杆段轴向力设计值：立杆底脚处轴向力：N=1.2（NG1K+NG2K）+1.4NQK=1.2（1.5217+1.53+2.128+2.3428+27.73）0.0384+2160.0132+40.0146+50.0184+40.0146+0.31.51.5 +1.42.11.51.5=1.2（5.285+1.306）+6.615=14.5245、稳定性计算立杆稳定性验算：由组合公式：5.3.1-2 N/AMWWfN=14.524KN =0.165得： 14.5241030.1654.5041020.031064.732103 195.46.3 201.7 N/mm2 205N/mm2 经立杆稳定性验算，立杆满足稳定要求。经以上纵横杆和立杆的复核验算，脚手架立杆和水平杆按附图所示间距尺寸均满足安全要求。（五）基础验算： 表演场地：钢管及配件自重： G1=（1.5217+1.53+2.128+2.3428+27.73）0.0384+2160.0132+40.0146+50.0184+40.0146=5.92 KN 加密处增加钢管及配件重量： G2=（27+1.517）0.0384+1720.0132=2.46 KN脚手片：0.32=0.6 KN/活荷载：2.1 KN/合计：P=（5.92+2.46）2.25+0.6+2.1=6.42 KN/ 3KN/（看台现浇板设计允许荷载） 不满足要求，故需对看台设置支撑，支撑采用钢管支撑架，立杆间距按1.5m1.5m，步高为1.8m，支撑点与上部脚手架立杆对齐。 四周走廊钢管及配件自重： G1=（1.528+1.53+2.123+2.342+10.5）0.0384+270.0132+40.0146+0.0184+70.0146=2.29 KN 脚手片：0.3 KN/活荷载：2.1 KN/合计：P=2.292.25+0.3+2.
