泥浆泵专项施工方案.doc

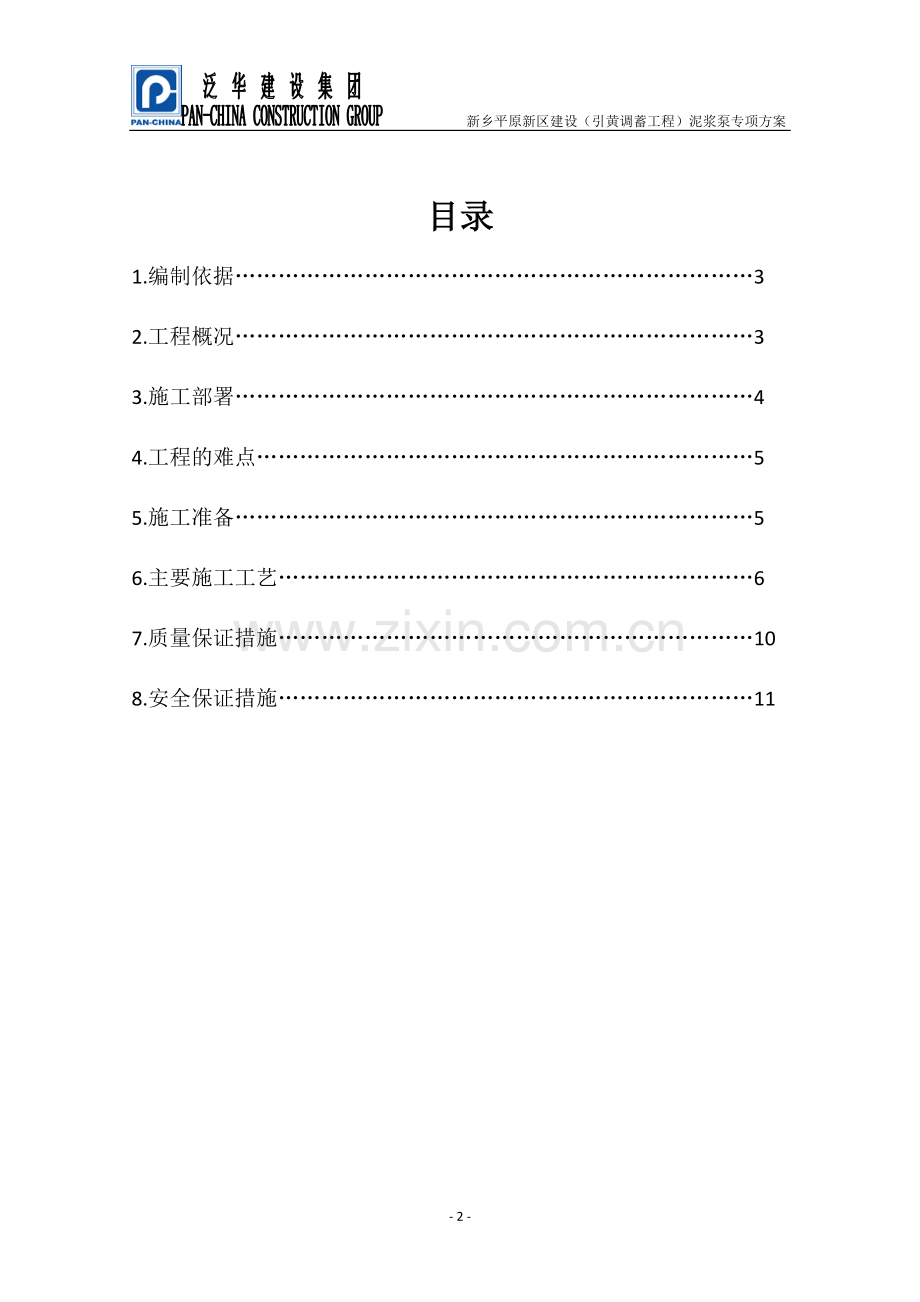

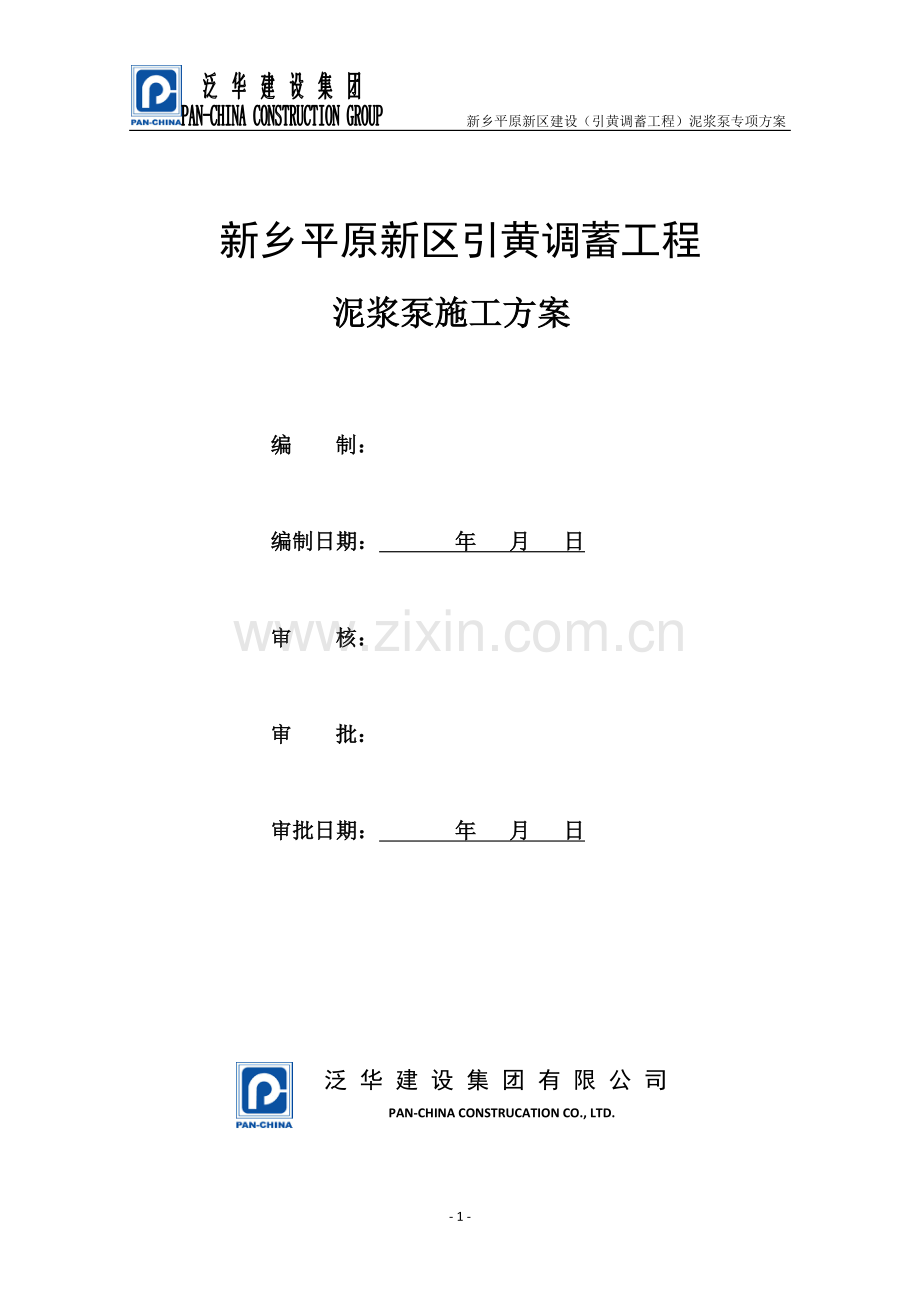

新乡平原新区建设（引黄调蓄工程）泥浆泵专项方案 新乡平原新区引黄调蓄工程泥浆泵施工方案编 制：编制日期： 年 月 日审 核：审 批：审批日期： 年 月 日泛华建设集团有限公司PAN-CHINA CONSTRUCATION CO., LTD.目录1.编制依据32.工程概况33.施工部署44.工程的难点55.施工准备56.主要施工工艺67.质量保证措施108.安全保证措施11泥浆泵施工方案一、 编制依据1、水利水电工程施工测量规范（SL52-93）;2、建筑地基基础工程施工质量验收规范（GBJ202-2002）；3、建筑机械使用安全技术规程（JGJ33-2001）4、施工现场临时用电安全技术规范（JGJ462005）5、我公司按ISO9001系列标准编制的质量管理体系要求、质量体系程序文件。6、平原新区建设（引黄调蓄工程）设计图纸、技术条款要求及其它有效法律文件。二、 工程概况本项目占地总面积1.26km2，湖岸线总面积为0.72km2（包括湖心岛），东西向1.5km，南北向0.8km，梯形状。根据甲方及图纸设计要求，湖底设计标高整体二次降低，增加蓄水库存量，需对湖底土方进行二次开挖，根据地质勘查报告显示湖底开挖过程中会出现大量的地下水；湖底施工面积较大,地形复杂，湖底土质含水量超饱且较软，不便采用常规的挖掘机配合运土车的施工方法，且要修建若干条临时道路满足现场运输情况。综合考虑节约成本、合理规划、减少交叉作业，项目经过甲方协商采用泥浆泵的施工方法，此施工工艺受雨季影响较小，并且地下水位上涨更有利于泥浆泵的施工作业。三、 施工部署1、施工工期从2011.3.12011.6.30施工完毕；每日出土量约为2500m3，湖区土方总计80万m3，每月工作日为25天计算，开工时间为3月25日，完工时间为6月27日，总工期约为95天。2、将整个湖区划分四个较大的施工区段，计划三个施工队伍进行施工（现场布置图）；3、泥浆堆放场地甲方提供三处，纬十五路南侧、纬十七路南侧、经十三路东侧（详见布置图）。四、 工程的难点1. 围堰修筑: 泥浆泵的施工工艺需有较大的卸土场，并在卸土场周边修筑较高的围堰，泥浆的侧压力较大，围堰的施工要有严格的质量要求和技术要求。2. 排泥浆场地排水：根据泥浆泵施工工艺，泥浆中水与土的比例约为1:1，泥浆堆放场地会沉淀出大量水，但甲方所指定的围堰区域附近没有排水条件，这对施工造成很大影响。3. 土方施工：根据甲方要求湖底标高降低约为1米，不利于泥浆泵作业，需采取相应技术措施。 五、 施工准备1、施工机械准备机械种类规格型号台数备注泥浆泵30KW12加力泵55KW4高压水泵22KW4污水泵15KW6振动碾18t3发电机250KW4水井潜水泵10KW8挖掘机220型9斗容量为1 m3推土机75KW6160湿地推土机2、测量设备准备名称规格型号台数备注全站仪KTS-4423辅助工具包括在内水准仪DSC3324辅助工具包括在内3、施工用电量计算现场用电负荷计算：一套泥浆泵设备用电量 P总=PNP总设备需要容量（KW）P 设备额定功率（KW）N 设备数量（台）经计算一套设备用电量P总=泥浆泵额定功率4台 加力泵额定功率1台 高压水泵额定功率1台 污水泵额定功率1台 潜水泵2台3045512211520217KW施工现场共使用4套泥浆泵设备，总用电量为868KW，施工现场提供两个500 KW的电压器基本满足施工用电。4、施工用水量计算 施工现场共设置8口直径为35cm的水井，根据地质勘查报告，地下水位标高为81.85m,湖区现状标高低于地下水位标高，满足施工用水量要求。六、 主要施工工艺泥浆泵施工工序主要为：施工准备测量放线修筑围堤（堆泥浆场地）架设管道安装泵围集浆池制淤抽淤堆泥浆场地排水湖区整平湖底竣工验收。(一) 施工段划分 根据现场实际情况，现将湖底二次开挖区域划分为三个施工段，三个施工段平行施工，每个施工段均有指定的泥浆排放地点，在指定的排淤地点修筑4米高围堰，以此增加排放场区的容积。(二) 测量放线根据业主提供的控制点用全站仪及水准仪进行控制测量复核及放线，做好开挖平面位置和堆泥浆场地围堰施工放线，满足高程误差及平面误差。并在各断面打上明显的施工标记，且对该段内所有的控制点做好保护措施。(三) 抽淤施工根据湖底实际情况，在湖区适当的位置做好1m2m高10m10m的集浆池，将55KW的加力泵安装到集浆池附近，采用300#管道与加力泵连接（具体长度根据实际需要而定），管道敷设到堆泥浆场地围堰。在湖底场区适宜地点打4口直径为35cm的集水井，利用1台22KW高压泵配合高压水枪将土方制成泥浆，再使用5台30KW泥浆泵将泥浆抽到泥浆集中池中，加力泵再将泥浆泵送到堆泥浆场地（见附图）。(四) 围堰施工本次弃泥库围堰可在上次清淤弃泥区围堰上加高、扩容，并随着施工的进展逐渐对周边堤岸及池塘埂改造加高培厚、构筑多级沉淀池、砂滤池，减缓流速，增长淤泥流经，延长尾水停留时间。 （1） 泥浆库容核算 1、2区共用一个弃淤场面积为A=173000m21、2区土方量共计v土=35万立方围堰高度h=v土A=2.5mV库=Ah=43.25万立方满足泥浆库存，围堰在鱼塘田埂基础上高度2.5m因此3、4区也满足泥浆库存，围堰在鱼塘田埂基础上高度3m临近湖区有三个可做排淤使用的场地，围堤上宽3米，高2.5（3）米，底宽8（9）米，每侧坡度1:1，围堤内部使用防水塑料布铺面，两端以防止溃堤的发生。围堤使用其内部土方修筑，首先清理地面附着物和地面表层土，使用2台220型挖掘机开挖土方，160型湿地推土机每30cm分层修筑，使用18T振动压路机分层碾压，严禁使用围堰内部淤泥修筑围堰。 围堰内部修筑若干格堤，格堤间距现场鱼塘实际间距布置，格堤上宽1米，高2.5（3）米，底宽6（7）米，临水坡1:1.5，格堤内部排水出入口周边使用防水塑料布铺面，主要是增加排水途径的长度，有效使水沉淀。使用160型湿地推土机每30cm分层修筑，使用18T振动压路机分层碾压，严禁使用围堰内部淤泥修筑围堰。管道的出泥口设置在高处排泥面0.5米以上，距围堤坡脚5.0米以外，防止冲刷破坏围堤（详见附图）。(五) 围堰排水 格堤内设置2根柔性软管，软管分别连接2台15KW污水泵，污水泵再通过管道分别连接高压泵，高压泵连接高压水枪，待到泥浆中水与土分离时，利用污水泵将水抽到高压泵，高压泵作业后将水通过高压水枪喷出，进行制淤作业工序，以此解决围堰排水问题，排水系统要经常清淤，保持通畅，以免堵塞。(六) 管道敷设 管道敷设尽可能选择顺直、平稳、合理的路线，正确使用管子接头，安装严密,不拐死弯。整个管线和接头不得漏泥、漏浆、漏水、发现泄漏，应及时修补或更换。由于管道需跨越纬十七路、纬十五路，管道需加支撑防护，防止过往车辆对管道造成破坏，污染市政道路。管道外部使用400#套管，管道支撑防护采用梯形混凝土预制块，混凝土预制块与管道间距为75mm，混凝土预制块和套管用土覆盖，覆土外部再用二灰碎石覆盖，并压实（详见附图）。七、 质量保证措施质量目标：一次性校验合格率达到100%。1、 组织体系：实行质量“三检制”，由项目经理全部负责，项目总工主抓，质检科负责全面查验的质量管理体系，各施工工序设专职质检员具体负责。2、 技术体系：每项工程施工前均应按照有关技术规范，质量标准和设计要求，编制施工措施，明确质量标准和检测方法，对施工人员进行技术培训和技术交底，严格每道工序，确保工程质量。3、 质量管理的行政措施(1) 实施各种确保工程质量的制度，包括：A、 工程质量的“三检制”，即班组自检、技术员复检、质检员终检。B、 工程质量的“一票否定制”，即工程的施工方案、方法等都必须使工程质量满足要求。C、 岗位责任制，落实施工质量与工资挂钩，并重奖重罚、逐月兑现。(2) 开展全面质量管理活动，强化各工序之间的衔接，体现“严、细、精”的原则。(3) 开展各种形式的宣传、教育活动，使质量管理活动深入人心，从机械操作到施工管理，人人树立质量是企业生命的观念。4、 施工操作的质量保证(1) 施工操作者，要坚持自检、互检、交接验制度，本着自我控制的指导原则，牢固树立“上道工序为下道工序服务”和“下道工序就是用户”的思想，坚持做到不合格的工序不交接。(2) 施工管理人员严格按图施工，对所有图纸和技术文件进行仔细阅读和检查，发现错误或不明之处及时请教监理。(3) 要按已明确的质量责任检查操作者的落实情况，各工序实行操作者挂牌，出尽操作者提高质量控制的意识，做到任务明确、责任清楚。在整个操作过程中，要贯穿工前有交底、工中有检查、工后有验收的“一条龙”操作者管理模式，做到施工操作程序化、标准化、规范化，确保工程质量。八、 安全保证措施1、开工前施工总负责人要向全体参加施工人员进行安全交底。2、作业现场必须做好操作落手清，随作随清，物尽其用，在施工现场作业时，应有防止尘土飞扬，泥浆泄漏，污水外流，车辆沾带泥土运行等措施。3、挖掘机、推土机、装载机作业场地内,闲人不得入内。4、夜间施工时应有足够的照明设施，保证湖底设计标高精度要求。5、进入施工现场人员要戴好安全帽。6、所用电器设备及其金属外壳或构架均应按规定设置可靠的接零及接地保护。7、施工现场所用用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理解决。8、施工作业使用的临时用电线路要架空敷设。9、指派专员负责检查围堰质量安全情况，禁止溃堤的事件发生，如若围堰存在安全隐患，应及时停止泥浆注入，并通知相关负责人，采取相关的技术整改措施，待安全隐患解除后，方可继续施工。10、围堰修筑完成后要搭设安全维护，采用1.2m高的48钢管打入土中不少于30cm，两排通长的水平杆且用安全网维护，并挂安全警示牌，禁止非工作人员攀爬等标牌（见附图）。- 15 -0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
