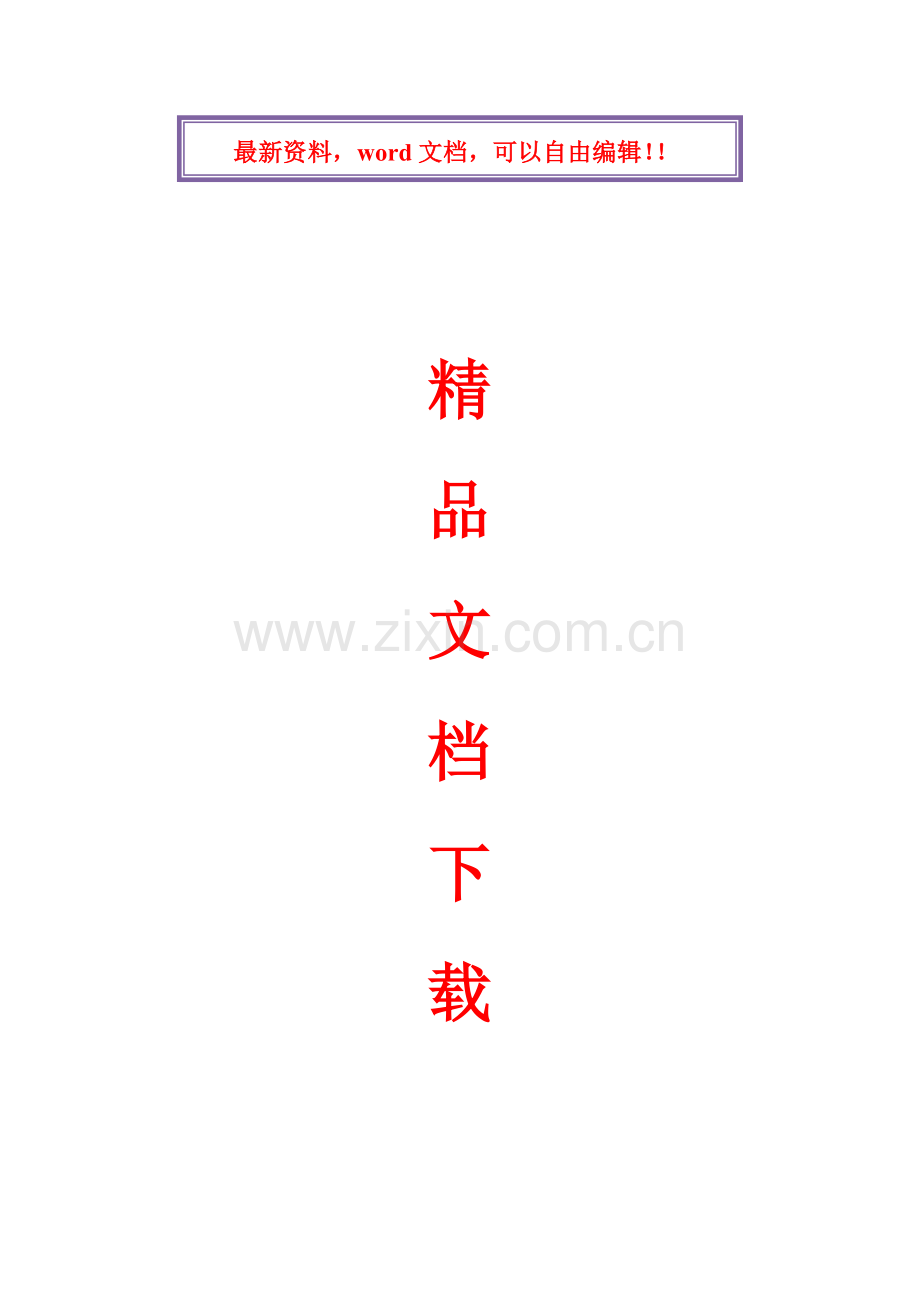

最新资料，word文档，可以自由编辑！！

精
品
文
档
下
载

【本页是封面，下载后可以删除!】

红安将军城·中央大街工程
承
台
地
梁
砖
模
施
工
方
案
编制：
审核：
批准：
湖北立方建设工程有限公司
二〇一四年十月二十日
一、工程概况
红安将军城·中央大街位于湖北省红安县将军大道与将军西路的交汇处，本工程为住宅商业综合体，负二层设置停车场和设备用房，负一层设置超市和商业，一至五层均设置有商业和影院。商业综合体的上部设置有6栋住宅。
各栋建筑面积具体明细如下：
楼号
1#楼
2#楼
3#楼
4#楼
5#楼
6#楼
商业（其中含电影院）
超市（不计容）
各栋总建筑面积（㎡）
13295.38
14283.83
24510.49
20676.85
10440.56
8116.30
55764.81（其中影院4918.04）
9278.62

其中：负一层8176.02
负二层1102.60
各栋建筑层高（m）
2.9
2.9
2．9
2.9
3.15
3.15
5.3和5.1
9.2和9.55（影院）
5.3
各栋建筑高度（m）
95.50
96.30
96.05
96.30
94.75
64.95

各栋建筑层数（层）
29+1
30+1
28+1
32+1和30+1
26+1
19+1
注：+1之意均指加负一层

地上总建筑面积：148092.21㎡（其中商业：55764.81㎡ 住宅91323.41㎡） 容积率：4.8 密度：56％
地下室总面积（不计容）：24267.87㎡ 总户数：769户 总占地面积：17565.4㎡
1#~4#楼住宅楼部分为剪力墙结构。 5#、6#楼为框剪结构。商业为框架结构，建筑结构类别为丙类，合理使用年限为50年，抗震设防烈度为6度。
本工程由湖北广恒房地产有限公司开发，武汉东艺建筑设计有限公司承担设计，湖北省地质勘察基础工程公司进行勘察，红安县建筑工程质量监督站负责监督，湖北中南工程建设监理公司负责监理，湖北立方建设工程有限公司承建。
2、场地进行场平和桩基础施工，场内基本平整。
3、本工程±0.000 相对应的绝对标高52.20M。
4、根据工程设计及现场场地原始标高，现场大面积土方已基本完成，只需进行局部修整。
5、根据现场施工条件、天气、施工进度等因素综合考虑：本工程基础(承台、地梁、底板)模板采用砖胎模，砖胎膜采用水泥砖砌筑，因防止承台及地梁外侧的污水浸到承台和地梁内，所有砌筑完之后承台内墙面及地梁两侧面要做水泥砂浆抹灰。
二、人员配备
项目部选择长期合作、技术精良的砌筑班组，进行基础承台、地梁砖胎模的砌筑。项目技术负责人会同施工员、安全员、质检员做好施工前的班组交底工作，质检员对砌筑质量随时进行跟踪检查。
三、机械设备
水泥砖、砂浆等材料主要依靠塔吊垂直运输，部分考虑人工运输，人工手推车作水平运输。砂浆采用砂浆机进行搅拌。
现场潜水泵不间断抽水，确保砖胎模砌筑工程的顺利进行。
四、材料准备
1、水泥砖：强度等级MU10，尺寸240×115×53，其质量必须符合要求。
2、水泥：采用矿渣硅酸盐水泥P·C·A32.5，检验合格方能使用；
3、砂：采用中砂，砂的含泥量不应超过5%。
4、水：采用不含有害物质的洁净市政自来水。
由于施工现场场地狭窄，没有大的堆放场地，施工砖胎模用砖、砂、水泥等分批运入工地，分批转运至砖胎模砌筑位置堆放。
五、砖胎模做法
1、砖胎模的标高和截面尺寸
砖胎模的宽度：承台、地梁砖胎模应同承台、地梁的结构宽度。
砖胎模的底标高：砖胎模砌筑时的底标高同承台、地梁底标高。
砖胎模的顶标高：承台、地梁砖胎模顶标高为地下室底板垫层底标高。
2、砖胎模砌筑厚度b，应根据地梁和承台砖模高度H而定：
当砌筑高度h≤500时用120厚砖墙，
当500＜h≤1500时用240厚墙，
当1500＜h≤2500时，超过1500的下面1000部分用370厚墙，上部用240厚墙，
当h>2500时，超过部分下面1000用490厚墙，其上1000用370墙，最顶上部用240墙。
当砌筑高度 > 800的砖模，在沿墙长中间每隔2.0米增设370×370（240墙时）或490×490（370墙时）的附墙砖柱予以加强；
3、圈梁设置：当墙高超过2500mm，应在砖墙中间高度加设一道圈梁，（b*h=240*200，6@200，212;212，C20混凝土）。
砖胎模做法具体如下图6.2.1
图6.2.1 砖胎模做法示意图
4、本工程承台、地梁砖胎模砌筑采用M7.5水泥砂浆。
六、施工注意事项
1、砖胎模砌筑前应先将混凝土垫层清扫干净，由施工测量人员根据图纸设计尺寸，在基层上弹好砌筑墨线（边线）。
2、砖胎模砌筑水泥砂浆必须在4h内用完，不得使用过夜砂浆。灰砂砖在砌筑前应适当淋水，表面吃水深度控制在≤5mm，手感湿润为宜。
3、砖胎模砌筑过程中，砂浆必须饱满，灰缝控制在10mm左右，严禁产生通缝等现象发生，必须每天的砌筑高度不超过1500mm。
4、砌筑质量按砌筑施工质量验收标准要求，控制好平整度和垂直度。
5、砖胎模砌筑完成自检合格后，应及时审报组织监理验收，对轴线和标高进行复核；
6、砖胎模砌筑三天后，方可进行砖模周边空隙的土方回填。回填时应采用“薄填、慢速、多次”的方法，填土方一次厚度不应超过200mm；回填土方分层夯实时要做好砖胎膜的保护工作，防止砖胎膜破坏。
七、安全文明施工措施
1、材料码放整齐，底部架空，并做好防雨措施。
2、现场砖胎模砌筑每天应做到工完料清保证基坑作业面整洁。
3、在施工之前由施工、质检员和安全员对班组操作工人和相关人员进行详细的技术和安全交底，确保施工作业的做法和现场操作安全技术要求人人清楚、明白；
4、工人在施工时应配备足够的劳动保护用品：胶靴、安全帽等应备齐；
5、进入工地不得赤脚、赤膊、穿拖鞋或高跟鞋；
6、施工现场应做好应急保障的各项准备工作，建立由项目经理、专职安全员为主的安全管理领导小组，对发生的突发事件应及时处理，确保不留隐患。
7、夜间施工要有足够的照明。
