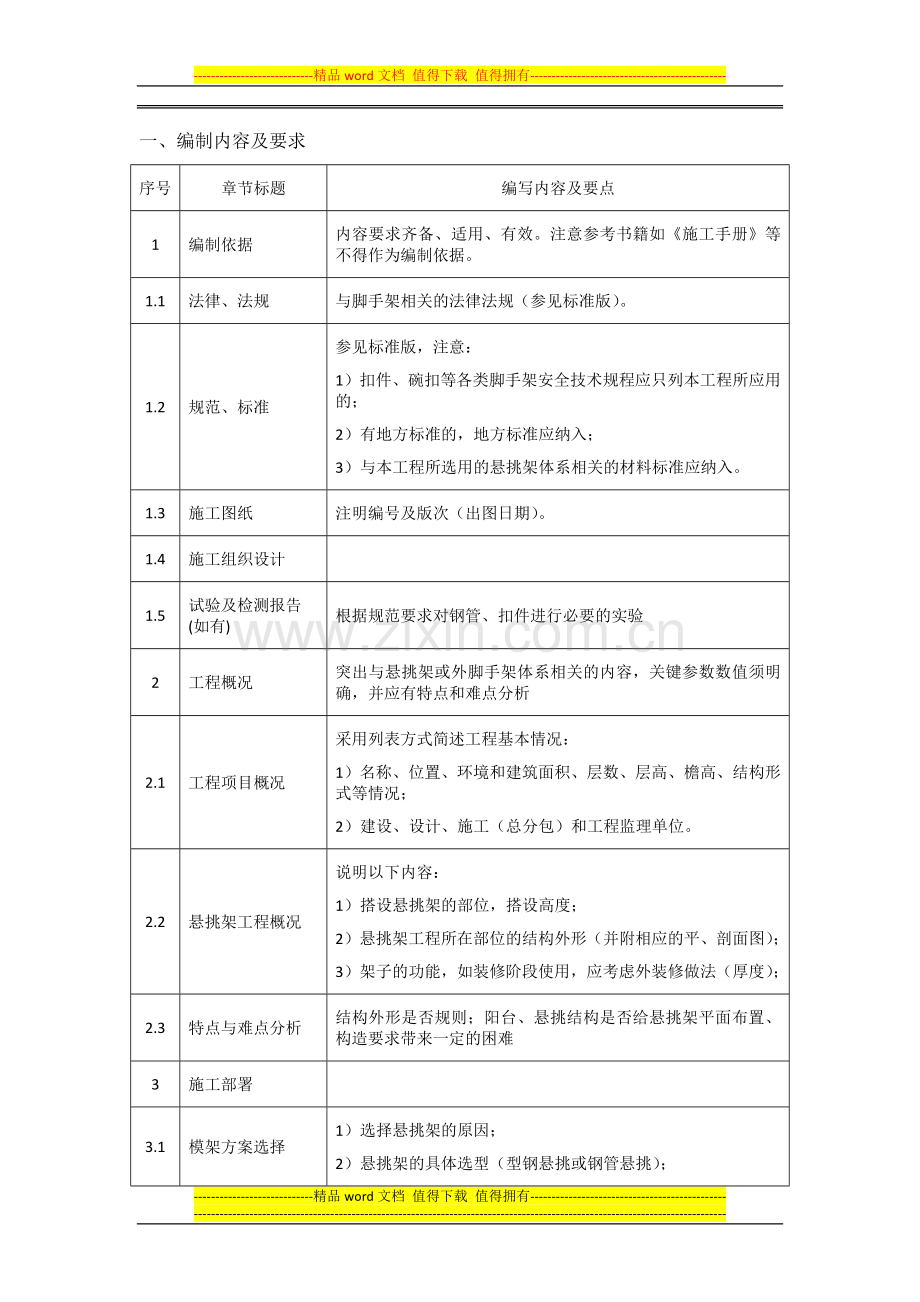

一、 编制内容及要求
序号
章节标题
编写内容及要点
1
编制依据
内容要求齐备、适用、有效。注意参考书籍如《施工手册》等不得作为编制依据。
1.1
法律、法规
与脚手架相关的法律法规（参见标准版）。
1.2
规范、标准
参见标准版，注意：
1）扣件、碗扣等各类脚手架安全技术规程应只列本工程所应用的；
2）有地方标准的，地方标准应纳入；
3）与本工程所选用的悬挑架体系相关的材料标准应纳入。
1.3
施工图纸
注明编号及版次（出图日期）。
1.4
施工组织设计

1.5
试验及检测报告(如有)
根据规范要求对钢管、扣件进行必要的实验
2
工程概况
突出与悬挑架或外脚手架体系相关的内容，关键参数数值须明确，并应有特点和难点分析
2.1
工程项目概况
采用列表方式简述工程基本情况：
1）名称、位置、环境和建筑面积、层数、层高、檐高、结构形式等情况；
2）建设、设计、施工（总分包）和工程监理单位。
2.2
悬挑架工程概况
说明以下内容：
1）搭设悬挑架的部位，搭设高度；
2）悬挑架工程所在部位的结构外形（并附相应的平、剖面图）；
3）架子的功能，如装修阶段使用，应考虑外装修做法（厚度）；
2.3
特点与难点分析
结构外形是否规则；阳台、悬挑结构是否给悬挑架平面布置、构造要求带来一定的困难
3
施工部署

3.1
模架方案选择
1）选择悬挑架的原因；
2）悬挑架的具体选型（型钢悬挑或钢管悬挑）；
3）起步位置，悬挑高度，悬挑次数等；
3.2
施工进度计划
明确搭设时间及拆除时间。
3.3
组织准备
明确悬挑架工程施工管理人员及相应职责
3.4
技术准备
明确施工方案编制、审批及交底的具体要求
3.5
材料准备
1） 明确悬挑架工程所需各项材料的规格、型号及材料进场验收标准（对钢管等材料应根据设计计算给出断面尺寸的最低要求作为控制指标）。
2） 列表说明各项材料的需用数量
3.6
劳动力组织
明确施工劳动力安排及人员持证上岗要求。
4
设计方案与施工工艺

4.1
设计方案
根据悬挑架不同工况，分类说明普通部位及特殊部位
明确以下内容：
1） 所需架体材料的材质、规格；立杆纵横向间距，水平杆步距，扫地杆离地距离；
2） 剪刀撑布置位置，布置方式和角度（明确数值）；
3） 工字钢的做法，特殊部位的做法（如阳台、其它悬挑部位、建筑物转角、楼梯间等）
4） 连接件的间距及做法；
5） 卸荷措施；
6） 工字钢固定方法（附图）。
4.2
工艺要求
内容包括：
1）悬挑架的安装；
2）悬挑架的拆除规定与工艺要求；
4.3
质量标准
明确悬挑架安装的质量标准和控制措施。
4.4
检查验收程序
明确验收时间，验收人员、验收内容及要求。
5
安全保证措施

5.1
安全组织措施
明确安全组织体系与责任划分。
5.2
安全技术措施
明确悬挑架搭拆及安全出入口等与悬挑架体系相关的安全技术措施。
5.3
季节性施工措施（如需要）
明确与悬挑架相关的季节性施工安全技术措施。
6
应急救援预案
要求流程清晰，职责明确，人员具体，有联系方式，并附医院路线图。
7
计算书
验算项目及计算内容包括：
1）大、小横杆抗弯和挠度计算；
2）立杆稳定性；
3）钢梁抗弯和挠度计算；
4）连墙件、扣件抗滑移等计算；
8
附图
包括悬挑架搭设区域平面布置图，支撑系统立面图，竖向剪刀撑布置图，工字钢大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。
具体要求

1 编制依据
1.1法律法规
类别
名 称
编 号
国家

《建设工程安全生产管理条例》
2003 年国务院 393 号令
《危险性较大的分部分项工程安全管理方法》
建质（2009）87号
地方
北京市实施《危险性较大的分部分项工程安全管理方法》规定
京建施（2009）841号
1.2国家、行业和地方相关规范规程（门式、撑插）
类别
名称
编号
国家标准
混凝土结构工程施工质量验收规范
GB50202-2002(2011年版)
建筑工程施工质量验收统一标准
GB50300-2001
安全网
GB5725-2009
钢管、扣件材料规范

行业标准
建筑机械使用安全技术规程
JGJ33-2001
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2011
建筑施工高处作业安全技术规程
JGJ80-1991
地方标准
钢管脚手架、模板支架安全选用技术规程
DB11/T583-2008
建筑工程资料管理规程
DB11/T 695—2009
建筑结构长城杯工程质量评审标准
DBJ/T01-69-2003
北京市建筑工程施工安全操作规程
DBJ01-62-2002
1.3施工图纸
项 目
图纸名称
图纸编号
出图日期
**工程

****年*月

****年*月
1.4施工组织设计
施工组织设计名称
审批日期
**工程《施工组织设计》

2 工程概况
2.1工程项目概况
工程简介，名称、位置、业主单位、设计单位等等
序 号
项 目
内 容
1
工程名称

2
工程地址

3
建设单位

4
设计单位

5
监理公司

6
质量监督

7
施工总包

8
施工主要分包

9
合同工期

10
合同质量目标

工程建筑面积m2，结构形式，基础形式，基础埋深m，地上建筑面积m2，地下建筑面积m2。地下多少层，地上多少层，檐高，层高等。
序号
项 目
内 容
1
结构形式
主体结构形式

屋盖结构形式

2
混凝土
强度等级
剪力墙及连梁

梁板

3
抗震等级
抗震设防类别

抗震等级

4
钢筋类别

5
钢筋接头

6
结构断面尺寸
(mm)
墙厚

柱截面尺寸

楼板厚度

7
楼梯、坡道结构形式

8
檐高

9
层高

2.2工程概况
脚手架概况文字描述
附楼层平面示意图：
附剖面示意图：
2.3工程重点、难点及特点
｛本工程的结构特点、造型（如是否有飘窗、阳台等悬挑板类结构），外型是否规则，给脚手架平面布置、构造设计、施工搭设及成本等是否带来一定的难度。｝

3 施工部署
3.1 脚手架方案的选择
【选型原则
1地下室结构工程回填不能及时，主体结构又必须立即开始，从考虑工期、回填等因素考虑选择使用悬挑架。
2高层建筑主体四周有裙房，脚手架不能直接支撑在地面上，考虑选择使用悬挑架。
3落地脚手架等体系搭设高度超过允许搭设高度，因此将脚手架按允许搭设高度分成若干段，每段脚手架支撑在由建筑结构向外悬挑的结构上。
4脚手架的用途（操作架、防护架）】
3.1.2脚手架选型
3.1.2.1根据本工程结构形式，实际施工特点，最终选择什么形式外挑架（如工字钢或钢管）。
3.1.2.2确定总体方案：起步位置，悬挑高度，设计参数，根据本工程的外形，有无特殊部位及特殊部位如何施工。
3.1.3.3附脚手架平面布置图。
3.2工期计划
3.2.1施工部位及要求工期
部位 时间
开始时间
结束时间
备注
**号楼**立面

是否用于装修等
**号楼**立面

。。。

3.3人员计划
3.3.1根据施工需要，确定进场专业操作人员人数，按施工结构进度要求随时搭设。搭设人员应持证上岗，人员稳定。并配备专职人员进行统一指挥。
3.3.2成立悬挑架搭设管理人员小组，劳动组织及职责分工详见下表：
单位
岗位
姓名
职责
总包管理层
项目经理

现场总指挥
技术总工

现场副总指挥、组织编制方案和方案论证，参与架体验收
生产负责人

现场副总指挥、参与架体验收
技术员

负责方案的编制、交底工作。
土建工长

负责现场的施工管理
安全总监

组织架体验收，负责悬挑架体系搭设、使用及拆除过程中的安全监督工作
安全员

负责悬挑架体系搭设、使用及拆除过程中的安全监督工作
测量员

负责悬挑架体系的位移监测
劳务分包管理层
项目经理

配合总包实现现场的施工管理
技术员

配合总包实现现场的施工管理
架子工长

负责悬挑架体系搭设、使用及拆除工作
3.3.3项目部根据现场实际情况，设置工长一名，主要负责脚手架的搭设及验收工作，并协助现场安全人员做好现场的质量及安全工作。
3.3.4施工队伍配备架子工长协助项目部工长进行现场管理工作。
3.4 技术准备
3.4.1审批、论证程序
3.4.1方案经过审批通过后，由项目总工组织相关人员认真学习施工方案，对主要施工队人员进行本工程悬挑外架搭设方案技术交底，领会方案意图。对于施工用的材料进行统计、计算。主要的材料、机械、设备进场。
3.4.2学习、熟悉相关规范、规程、标准等。
3.4.3施工前，由总工组织，生产经理、安全总监、工长参加，向施工班组进行书面的安全技术交底，应确保交底到每个施工操作人员。
3.5材料准备
3.5.1材料质量要求
3.5.1.1钢管杆件：
1）钢管应选用质量符合现行国家标准《碳素结构钢》（GB/T 700）中Q235级钢的规定。
2）立杆、大横杆、小横杆、剪刀撑等选用何种直径的钢管（一般为Φ48），壁厚最小要求多少（一般不小于3mm）。无严重锈蚀、弯曲、压扁及裂纹的钢管。
3）如钢管内壁无防锈处理或防锈层被破坏，应涂刷防锈漆两道；外壁刷防锈漆一道面漆两道，面漆应涂刷为统一的颜色及样式。
4）钢管必须具备产品合格证和钢管材质检验报告，外径和壁厚符合质量要求，且端部平整。
5）钢管尺寸、表面质量和外形应符合规范要求。
6）钢管上严禁打孔。
3.5.1.2扣件
1）本工程施工扣件的种类（直角、旋转、对接扣件等）。
2）使用合格的钢扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
3）选用与钢管管径相匹配的扣件，以保证扣件与钢管的贴合面紧密严实，扣紧时接触良好，保证扣件与钢管的摩擦力。
4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。
5）严禁使用有脆裂变形、滑丝、锈蚀等的扣件，严禁使用未经检验或加工不合格的扣件。
6）新扣件应有生产许可证、法定单位的检测报告和产品质量合格证；旧扣件使用前应进行质量检验，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；应进行防锈处理。
3.5.1.3钢丝绳：
1）钢丝绳选用的型号，抗拉强度及相应的钢丝绳锁具，要求有出厂合格证明。钢丝绳必须无断丝、无锈蚀等缺陷的合格钢丝绳。
2）钢丝绳应符合现行国家标准《钢丝绳》（GB/T8918）的规定。
3.5.1.4工字钢
1）工字钢、U型螺栓连接件应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢或《低合金高强度结构钢》（GB/T1591）的相关规定。
2）工字钢的型号采用国家标准，截面宽度、高度、腹板厚度符合国家验收规范及允许偏差值。
3.5.1.5脚手板：
1）脚手板应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）的规定。
2）采用4000mm*250mm*50 mm的木脚手板，不得用开裂、腐朽的木材，两端各设8#镀锌铁丝箍两道。
3.5.1.6安全网：
1）立网采用2000目安全网，水平网采用菱形网目锦纶安全网，安全网网绳、边绳、系绳的直径、网眼尺寸、承载能力符合国标《安全网》（GB5725-2009）的规定，同时必须具有产品质量检验合格证。
2）已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。安全网必须使用定点厂家的产品，非定点厂家的产品禁止进入本施工现场。
3.5.1.7搭设材料进场后，单独存放，材料员、工长、质量员、技术员进行进场检查，安全员每天对材料进行抽查，防止不合格产品用在脚手架上，检查合格后，应按品种、规格分类堆放整齐平稳。构配件进场检查与验收按下表要求进行，构配件尺寸有抽检不合格时应对该全部构配件进行实测，不满足要求的严禁使用。
项目
要求
抽检数量
检查方法
技术资料
营业执照、资质证明、生产许可证、产品合格证、质量检测报告、相关合同要件。
全数检查
检查资料
钢管
钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂刷防锈漆，钢管内壁宜涂刷防锈漆。
全数
目测
钢管外径及壁厚
根据本工程计算及现场实际使用的检查。
3％
游标卡尺测量
扣件
不允许有裂缝、变形、滑丝的螺栓存在；扣件与钢管接触部位不应有氧化皮；活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1mm；扣件表面应进行防锈处理。
全数
目测
脚手板
木脚手板不得有通透疖疤、扭曲变形、劈裂等影响安全使用的缺陷，严禁使用含有标皮的、腐朽的木脚手板。
全数
目测
安全网
安全网绳不得损坏和腐朽，平支安全网宜使用锦纶安全网；密目式阻燃安全网除满足网目要求外，其锁扣间距控制在300mm以内。
全数
目测
3.5.2材料使用数量
B楼悬挑架
材料名称
部位和用处
单位
数量
租赁(天)或购置
*号工字钢
悬挑钢梁
根

*号工字钢
钢联梁
米

*号钢丝绳
悬挑架钢丝绳
米

钢丝绳卡具
固定钢丝绳
个

Ф*钢筋
预埋锚环
米

*m长ф48钢管
悬挑架
根

*m长ф48钢管
悬挑架
根

*m长ф48钢管
悬挑架
根

*m长ф48钢管
悬挑架
根

对接扣件
悬挑架
个

旋转扣件
悬挑架
个

直角扣件
悬挑架
个

密目安全网
悬挑架防护
M2

水平安全网
悬挑架防护
M2

4米木跳板
防护和操作平台
块

3.6 现场准备
在搭拆之前，工长检查核对安全技术交底人员与实际施工人员是否一致；并且对施工过程进行监督，确保特殊工种持证上岗。
3.6.1进场的脚手架、扣件等必须经过现场物资、质量、安全人员的检查合格后方可进行施工现场使用。进场的钢管必须进行防锈处理。
3.6.2经检验合格的材料进场后，应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
3.6.3施工前对架子工进行安全三级教育及进场教育，考试合格后方可进入施工现场施工，且架子工必须持证上岗。

4脚手架设计方案与施工工艺
4.1总体搭设方案
4.1.1介绍总体脚手架布置方案，悬挑几次，从某层至某层，每次悬挑的高度。
序号
平面分段
悬挑次数
架体高度
悬挑梁选型

4.2.2悬挑脚手架设计参数
序号
项目
参数
序号
项目
参数
1
立杆纵距
La=
8
离墙距离
***mm（结构架考虑大模板等作业空间；
装修架考虑装修做法）
2
立杆横距
Lb=
9
悬挑梁
悬挑梁间距
型号
3
步距
h=（宜与标准层层高为整倍数关系）
11
钢梁总长度

4
小横杆间距

12
钢梁悬挑长度

5
脚手板
**mm（不小于50mm）
13
钢梁锚固端长度

锚环规格

10
钢丝绳
型号及间距
6
连墙件竖距
hw=
13
架体与结构连接方式

7
连墙件横距
lw=
14
剪刀撑设置

4.2.3悬挑脚手架架体构造（以下图例均为示例，各项目应根据各自工程进行调整和删减）
4.2.3.1无阳台部位工字钢悬挑架构造

4.2.3.2阳台板部位悬挑架剖面图

4.2.3.3工字钢构造：
（1）工字钢、角钢外形示意图

（2）悬挑钢梁楼面构造详图
工字悬挑钢梁构造：（不同部位的工字钢应列表叙述各项参数，如下例表）
工字钢梁选用型号
悬挑长度L1
锚固长度L2
工字钢梁总长度L
钢丝绳
架体高度
型号
mm
mm
mm
型号@间距
注：
A．预埋螺栓连接

B．预埋锚环连接

4.2.3.4钢丝绳与主体结构连接

钢丝绳拉结角度≥45°，一端与工字钢外端部连接、一端与墙体连接。墙体浇筑时，按图示尺寸预留50预留洞（可用空调预留洞及大模板螺栓孔洞）。钢丝绳兜过钢梁用配套卡扣卡紧，连接长度不小于500mm，钢丝绳端部外露长度≥150mm。墙体端部备22 200mm封闭钢筋用作钢丝绳拉结固定。

钢丝绳底部加设80mm半圆固定环放置钢丝绳移位，钢丝绳与工字钢之间加垫橡胶皮垫以防止钢丝绳受工字钢刚度剪切。

4.2.3.5角部加强部位工字钢悬挑架构造

4.2.3.6高低跨架体连接构造
工字钢布置标高不同区域，高处的纵向扫地杆须向低处延长两跨与立杆固定。如下图：

4.2.3.7立杆
（1）采用的立杆形式（如双排单立杆等），立杆排距***mm，纵距***mm。内立杆与外墙距离控制在***mm。
（2）立杆与悬挑钢梁的连接方式（可以参照本节3→（2）→B中的节点详图）。
（3）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（4）立杆必须用连墙件与建筑物可靠连接。
（5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：
●立杆上的对接扣件须交错布置：两根相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向的错开距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；
●搭接长度不应小于1m，应采用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
●立杆顶端须高出女儿墙1m，高出檐口上皮1.5m。
4.2.3.8大横杆
（1）步距***mm。
（2）大横杆设置在立杆的内侧，其长度不小于3跨。
（3）大横杆接长采用对接扣件。对接扣件须交错布置，两根相邻大横杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
（4）大横杆须搭接部位，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
（5）本工程采用木脚手板，大横杆应作为小横杆的支座，用直角扣件固定在立杆上。
（6）对接扣件的开口方向应当向上或向内设置。

4.2.3.9小横杆
（1）主节点处必须设置一根小横杆，并用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于150mm。小横杆探出内立杆的长度100mm<L<150mm。
（2）小横杆宜设置在大横杆之上（计算中尤其注意大小横杆的上下关系）。
（2） 作业层上非主节点处的小横杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
（3）本脚手架使用木脚手板，双排脚手架的小横杆两端均应采用直角扣件固定在大横杆上。
4.2.3.10脚手板
（1）本工程采用木脚手板。采用杉木或松木板，其板厚度不小于50mm，板宽宜200～250mm，板长为4m（规格应基本一致），两端应各设直径为4mm的镀锌钢丝箍两道。
（2）作业层脚手板应铺满、铺稳，须预铺调整后进行固定，脚手板离开墙面120～150mm。
（3）脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时,可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾覆。脚手板采用对接平铺，接头处必须设两根小横杆，脚手板外伸长度应取130～150mm，两块脚手板外伸长度的和不应大于300mm。局部脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆长度不应小于100mm
（4）作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。
（5）双排外架立面密目安全网挂设在脚手架内侧，因此立杆间距、横杆水平、小横杆外露长度，剪刀撑的顺直、剪刀撑的间距等必须统一，以达到外架的文明施工标准。

4.2.3.11连墙件构造
（1）采用刚性连墙件（Φ48钢管）与建筑物可靠连接。
（2）连墙杆竖向间距按层高(**m)布置，水平按50m以下三跨（**m）、50m以上两跨(**m)设置。
（3）剪力墙结构可以根据连墙杆的横向位置，拉结方式有三种：①．连墙杆在楼板附近（楼板预埋Φ48钢管）单管与预埋钢管用直角扣件拉结；②．连墙杆伸门窗洞口单管夹固拉结；③．连墙杆伸过墙体单管夹固拉结。如下图：

（4）框架结构可以与梁、柱连接，如下图：

（5）连墙件靠近主节点设置，偏离主节点的距离不大于300mm。
（6）连墙件应从底层第一步大横杆处开始设置，第一步连墙杆抱柱与建筑物可靠连接。
（7）连墙件宜采用菱形布置。
（8）横向斜撑设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。
（9）连墙杆呈水平设置，当不能水平设置时，与脚手架连接的一端下斜连接，不能采用上斜连接。
（10）连墙件选用双扣件连接。
4.2.3.12剪刀撑和横向斜撑布置
（1）外侧立面整个长度和高度上连续设置剪刀撑，并由底至顶连续设置，剪刀撑的底部要插到悬挑梁处，每道剪刀撑联系不小于4跨，且不应小于6m，斜杆与地面夹角宜在45°～60°之间。
（2）剪刀撑斜杆的接长采取搭接方式。搭接长度不应小于1m，应采用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
（3）剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
（4）在脚手架四个拐角和中间每隔六跨设置一道横向斜撑。
（5）横向斜撑应在同一节间，由底至顶层呈之字型连续布置。斜撑杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑杆在一跨内跨越两个步距时，宜在相交的大横杆处，增设一根横向水平杆，将斜撑杆固定在其伸出端上。剪刀撑构造详见下图（例图仅为示例，请根据项目实际情况调整尺寸）。

剪刀撑采用双杆接头时，接头错开不少于1000mm，用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距立柱节点的距离不应大于150mm。

4.2.3.13防护设施
（1）在铺脚手板的操作层上，设置1.2M高的两道护身栏和一道200mm高的挡脚板。立挂密目安全网，并在作业层下步架处设一道水平兜网，须形成一个全封闭施工环境。里侧除了设置挡脚板外，增加一道水平护栏。
（2）操作层施工时，应在其下面兜挂大眼安全网。每隔四步加设一道大眼水平兜网。安全网外边沿要明显高于内边沿50～60cm。外架子和结构边缘之间也用大眼网兜设严密。
（3）脚手架要满挂全封闭式的密目安全网。密目安全网采用1500×6000mm的规格，用网绳（镀锌丝）绑扎在大横杆外立杆里侧。
4.2.3.14碰到有施工通行的建筑物门洞口：
a）抽取洞口一根立杆在脚手架内外侧设人字形斜杆；
b）抽取洞口两根立杆，在脚手架内侧加设斜杆，并在洞口上的内孔排纵向水平杆增强两根等强钢管加强。

c）塔吊、外用电梯、卸料平台等需要断开或开口处除在断开部位增加拉结点外，还需设置横向斜撑。

4.2施工工艺
4.2.1悬挑脚手架的安装
4.2.1.1悬挑脚手架的搭设顺序
楼板预埋钢筋环（螺栓）、剪力墙（梁）留洞→摆放悬挑水平工字钢梁→楼面钢筋环与水平悬挑工字钢梁扣牢→放置纵向扫地杆→逐根树立立杆并与扫地杆扣紧→安装扫地小横杆与立杆和扫地杆扣紧→装第一步大横杆与立杆扣紧→安装第一步小横杆→安装第二步大横杆、小横杆→加临时斜支撑，上端与第二步大横杆扣紧（在与结构连接后拆除）→连墙杆安装→接立杆加剪刀撑→铺脚手板→绑扎防护栏及挡脚板→撑防护网。。
4.2.1.2加工支撑件
（1）采用吊钩埋设：
按照计算选取合适型号工字钢作为支撑件，在楼板上埋设吊钩作拉环，吊钩用直径为≥16mm的圆钢制作，每端锚入楼板内的锚固长度为500（300平直段+100垂直段+100弯钩），端部做成弯勾，露出楼板混凝土面层净高230~630mm，露出楼板外的部分做成拱形，内径宽度为150mm。工字梁在通过剪力墙部位时，在剪力墙内填充250*150聚苯板作为预留洞口。工字钢支撑件的安装位置和长度平面布置图排布，在端部底部焊接16半圆环，用于固定拉结钢丝绳的绳索，工字钢上焊两根25长100-200mm的短钢筋，用于插入脚手立杆，一根焊于距端部100mm，两根短管之间的距离为立杆横距。
（2）采用螺栓埋设：
预埋U形螺栓、预留洞必须按外挑钢梁的放线位置预埋（测量员放线），埋入砼锚固长度应符合下图要求，位置在板地铁之上，且必须用未经冷拉的HPB235号钢筋。在混凝土振捣时必须对预埋件进行位置校正。

4.2.1.3安装支撑件
用塔吊吊起工字钢，将工字钢穿入地锚压环（或螺栓孔洞）内，调整好长度后将压环与工字钢间的间隙，用木楔塞紧并固定，按布置图设置工字钢，然后在外端部连上钢丝绳，钢丝绳两端各用3个绳卡卡紧。
4.2.1.4搭设扫地杆
将立杆插入挑梁上焊接的短钢筋上，同时在立杆下部绑一道扫地杆，以确保脚手架底部的稳定。
4.2.1.5搭设立杆、水平杆、小横杆及剪刀撑
根据验算，外脚手架立杆纵向距离不得大于计算数值，横距按照计算结构得出，所有支撑件均按此距离限制设置，只能小，不能大。
在搭设立杆后，按步距搭设水平杆和小横杆，水平杆与立杆相连，大横杆距工字钢面200mm开始搭设。相邻步架的大横杆应错开布置在立杆的里侧和外侧。 立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。小横杆贴近立杆设置，搭于大横杆上。在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。在立杆、水平杆及小横杆搭设后，设置剪刀撑。剪刀撑沿架高连续布置，斜杆与地面夹角为45ο～60ο，每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。
4.2.1.6每层设连墙杆，连墙件采用刚性连接，一般按照两步三跨设计，垂直间距、水平间距为按照工程实际情况计算。连墙杆用φ48×3.5的钢管，它与脚手架，建筑物的连接采用直角双扣件。
4.2.1.7铺设脚手板及挂安全网
脚手板操作层应满铺。脚手板与小横杆用铁丝绑扎压板条固定脚手板，严禁出现端头超出支承横杆250mm以上的探头板。所有脚手架立面均密闭密目网。结构墙体距外架300mm缝隙使用水平安全网封闭，每两层设置一道，作业面300mm缝隙必须密闭，底层须满铺脚手板密闭整个底部。

4.2.2悬挑脚手架的拆除
2.2.2.1拆除程序应遵守由上而下的原则，先搭后拆的原则，及先拆拉杆、脚手板、剪刀撑、斜撑、而后拆小横杆、大横杆、立杆等（一般拆除顺序为清理建筑垃圾→安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆→悬挑工字钢拆除）
2.2.2.2不准分立面拆除或在上下两步同时进行拆除。做到一步一清、一杆一清。拆立杆时，应先抱住立杆再拆最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件。然后托住中间，再解两端扣。所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
2.2.2.3拆除后架体的稳定性不应被破坏，如墙杆被拆除前，应临时加设支撑防止变形，拆除各标准节时，应防止失稳。
2.2.2.4当脚手架拆至最后一根长钢管的高度的时候，应先在适当的位置临时抛撑加固，后拆连墙件。
2.2.2.5悬挑工字钢拆除，取出工字钢锚环内的木楔，将工字钢缓缓拖入建筑物内，并对圆钢进行切除，用人货电梯运至楼下，放置指定地点。
2.2.2.6凡已松开连接的杆件必须及时取出、放下，以免误扶、误靠，引起危险；拆下的杆件和脚手板应及时吊运至地面，禁止自架上向下抛掷。每拆除一层架管后，各工种需对外墙、管线等及时进行修补，待项目部技术人员进行验收后,方可进行下一层外架的拆除。
2.2.2.7在拆除前，必须完成以下准备工作：
●全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合安全要求。
●拆除安全技术交底，应由总包责任工程师向分包单位逐级进行交底。
●清除脚手架上杂物及地面障碍物。
2.2.2.8拆除应符合以下要求：
●拆除作业必须由上而下逐层进行，严禁上下同时作业。
●所有连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
●各构配件必须及时分段集中运至地面，严禁抛扔。
2.2.2.9脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。
2.2.2.10连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除

4.3脚手架安装质量标准、检查与验收
项目
要 求
抽检数量
检查方法
技术资料
营业执照、资质证明、生产许可证、产品合格证、质量检测报告、相关合同要件。
--
检查资料
钢管
钢管表明应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重修饰等缺陷，严禁打孔；
钢管外壁使用前必须涂刷防锈漆，钢管内壁宜涂刷防锈漆。
全数
目测
钢管外径
及壁厚
外径48mm；壁厚≥3mm。（根据项目实际调整）
3%
游标卡尺测量
扣件
不允许有裂缝、变形、滑丝的螺栓存在；扣件与钢管接触部位不应有氧化皮；活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1mm；扣件表面应进行防锈处理。
全数
目测
脚手板
木脚手板不得有通透疖疤、扭曲变形、劈裂等影响安全使用的缺陷，严禁使用含有标皮的、腐朽的木脚手板。
全数
目测
安全网
安全网绳不得损坏和腐朽，平支安全网宜使用锦纶安全网；密目网式阻燃安全网除满足网目要求外，其锁扣间距应控制在300mm以内。
全数
目测
4.4脚手架安装质量标准及搭设和使用前的检查
4.4.1脚手架地基必须坚实，无积水，垫板符合标准要求。
4.4.2脚手架的节点连接须安全可靠，其中扣件的拧紧程度应控制在扭力矩在40～65N·m之间。
4.4.3连墙点的数量、位置要正确，连接牢固，无松动现象。
4.4.4搭设的容许偏差：
项次
项目
技术要求
允许偏差（mm）
检查方法与工具

1

底部检查
表面
坚实平整

观察
排水
不积水
垫板
不晃动
底座
不滑动
不沉降

2
立柱垂直度
最后验收垂直度
-
±100
经纬仪或卷尺或吊线
搭设中检查偏差的高度（m）
H=2

±7
H=10

±20
H=20

±40
H=30

±60

3

间距
步距
—
±20

钢板尺
柱距
±50
排距
±20
4
纵向水平杆高差
一根杆的两端

±20
水平仪或水准尺
同跨内、外纵向水平杆高差

±10
5
脚手架横向水平杆外伸长度偏差
外伸500mm
-50
钢板尺

6

扣件安装
主节点处各扣件距主节点的相互距离

≤150mm
—

钢板尺
同步立柱上两个相邻对接扣件的高差

≥500mm
—

钢卷尺
立柱上的对接扣件距主节点的距离
≤h/3
纵向水平杆上的对接扣件距主节点的距

≤La/3

钢卷尺
扣件安装
扣件螺栓拧紧力矩
40—65N.m

扭力扳手
7
剪刀撑斜杆与地面夹角

45°--60°

角尺

8
脚手板外伸长度（mm）
对接
a=130～150mm，L≤300mm
a为外伸长度，l为对接长度

卷尺
搭接
a≥100mm, L≥200mm
a为外伸长度，l为搭接长度
4.4.5安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应按随机分布原则进行。抽样检验数目与质量判定标准按下表规定确定。不合格的必须重新拧紧，直至合格为止。
项
次
检查项目
安装扣件数量
（个）
抽检数量
（个）
允许的不合格数
1
连接立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件
51～90
91～150
151～280
281～500
501～1200
1201～3200
5
8
13
20
32
50
0
1
1
2
3
5
2
连接横向水平杆与纵向水平杆的扣件（非主节点处）
51～90
91～150
151～280
281～500
501～1200
1201～3200
5
8
13
20
32
50
1
2
3
5
7
10
4.4.6安全网总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧凑，表面绷紧。
4.4.7脚手架钢管颜色必须统一、一致。
4.5脚手架的验收与使用
4.5.1脚手架及其搭设层应在下列阶段进行检查验收，检查合格后，方允许继续搭设或使用：
4.5.1.1搭设外架层墙体拆完模板后及脚手架搭设前。
4.5.1.2作业层施加荷载前。
4.5.1.3每搭设完一层高度后。
4.5.1.4搭设完毕达到设计高度后。
4.5.1.5施工中停止使用超过30天，在重新使用之前。
4.5.1.6连续使用达六个月。
4.5.1.7遇到六级以上大风或大雨，地震等强力因素作用之后；
4.5.1.8在使用过程中发现显著变形、拆除杆件和拉结及有安全隐患存在的情况时。
4.5.2脚手架验收由工程项目技术负责人组织，公司安全部、项目安全部及其他有关人员参加，经验收合格后方可使用。并报公司安全部备案。
4.5.3进行脚手架检查、验收时应根据下列技术文件：
4.5.3.1《建筑施工扣件式钢管脚手架安全技术规范》第“8.2.3～8.2.5”条的规定。
4.5.3.2本方案及相关技术交底文件。
4.5.4脚手架使用中，应定期检查下列项目:
4.5.4.1杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；
4.5.4.2做好每日巡查记录，排查工字钢锚固部位是否存在安全隐患；
4.5.4.3扣件螺栓是否松动；
4.5.4.4挑架层间防护水平网100%密闭。
4.5.4.5安全防护措施是否符合要求；
4.5.4.6挑架上禁止堆放材料、机具，架体是否超载。
4.5.5脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用：
4.
