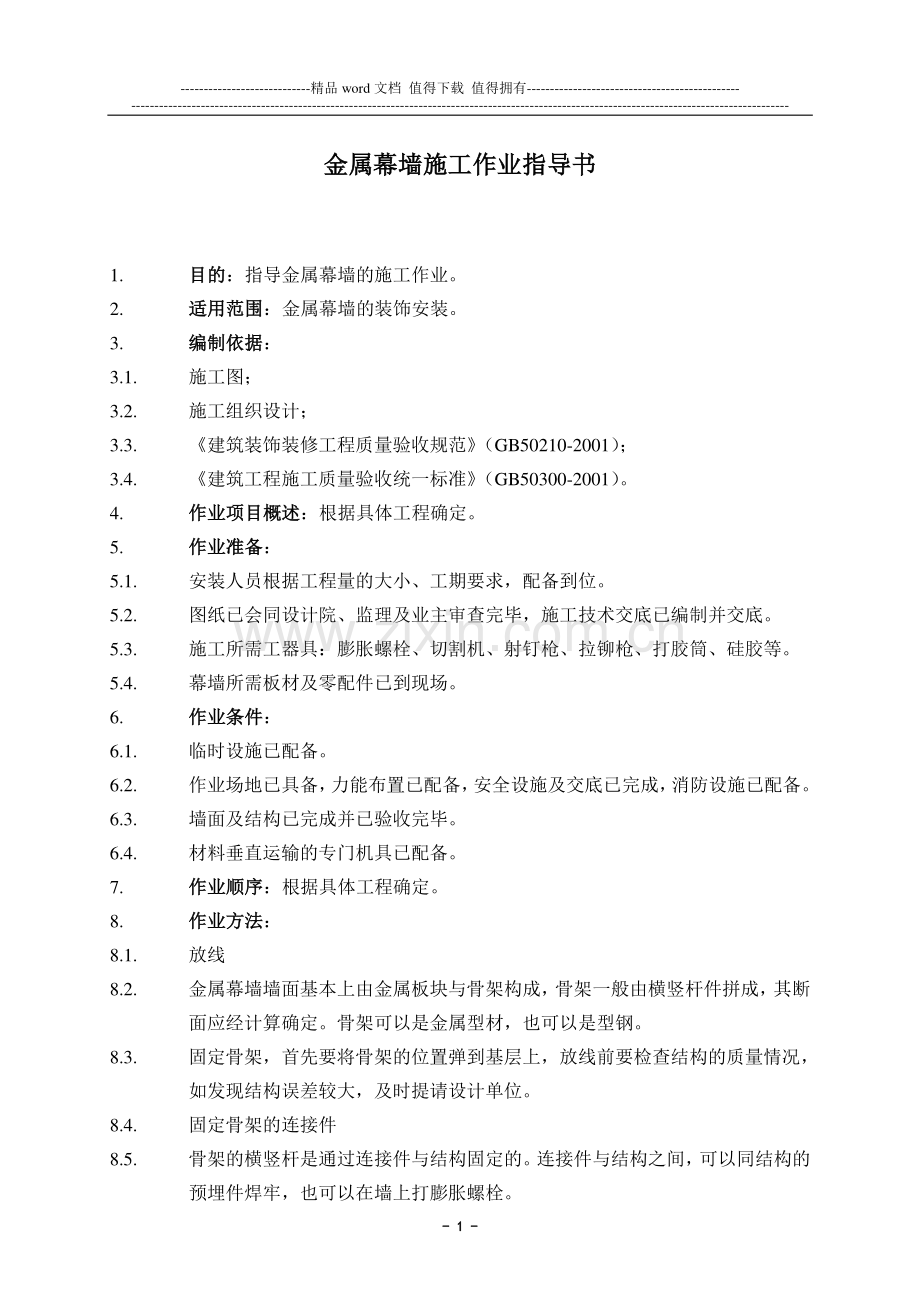

金属幕墙施工作业指导书.doc

-精品 word 文档 值得下载 值得拥有-1 1 -金属幕墙施工作业指导书金属幕墙施工作业指导书 1.目的目的：指导金属幕墙的施工作业。2.适用范围适用范围：金属幕墙的装饰安装。3.编制依据编制依据：3.1.施工图；3.2.施工组织设计；3.3.建筑装饰装修工程质量验收规范（GB50210-2001）；3.4.建筑工程施工质量验收统一标准（GB50300-2001）。4.作业项目概述作业项目概述：根据具体工程确定。5.作业准备作业准备：5.1.安装人员根据工程量的大小、工期要求，配备到位。5.2.图纸已会同设计院、监理及业主审查完毕，施工技术交底已编制并交底。5.3.施工所需工器具：膨胀螺栓、切割机、射钉枪、拉铆枪、打胶筒、硅胶等。5.4.幕墙所需板材及零配件已到现场。6.作业条件作业条件：6.1.临时设施已配备。6.2.作业场地已具备，力能布置已配备，安全设施及交底已完成，消防设施已配备。6.3.墙面及结构已完成并已验收完毕。6.4.材料垂直运输的专门机具已配备。7.作业顺序作业顺序：根据具体工程确定。8.作业方法作业方法：8.1.放线 8.2.金属幕墙墙面基本上由金属板块与骨架构成，骨架一般由横竖杆件拼成，其断面应经计算确定。骨架可以是金属型材，也可以是型钢。8.3.固定骨架，首先要将骨架的位置弹到基层上，放线前要检查结构的质量情况，如发现结构误差较大，及时提请设计单位。8.4.固定骨架的连接件 8.5.骨架的横竖杆是通过连接件与结构固定的。连接件与结构之间，可以同结构的预埋件焊牢，也可以在墙上打膨胀螺栓。-精品 word 文档 值得下载 值得拥有-2 2 -8.6.连接件施工，主要是保证牢固。操作过程中要加强自检、互检，并将检查结果作隐蔽记录。对关键部位，要做拉拔试验，型钢之类 的连接件，其表面应镀锌，焊缝处应刷防锈漆。8.7.固定骨架 8.8.所有的骨架应经防腐处理。骨架安装要牢固，位置要准确。安装完毕，应对中心线、表面标高等影响板安装的因素，作全面的检查。对多层或高层建筑外墙，用经纬仪对横竖杆件进行贯通测量，从而进一步保证板的安装精度。8.9.安装金属墙板 金属墙板安装关键是安全、牢固。板与板之间，一般留出一段距离，常用的间隙为 1020mm 并采用橡胶封锁，或灌注硅胶密封。金属墙板的固定常用的方法有两种：一种是将板条或方板用螺钉拧到型钢或木骨架上，另一种是用特制的龙骨，将板条卡在特制的龙骨上。骨架可用角钢或槽钢焊成，也有用方木钉成骨架。骨架同墙面基层，多用膨胀螺栓连接，也可预先在基层上埋预埋铁件，另外如果板块面积较大，宜采用横竖杆件焊成骨架，使固定板条的杆件垂直于板条布置，其间距在 50cm 左右。板条的固定是使螺钉不外露，板条的一端用螺钉固定，另一根板条的另一端伸入一部分，将螺钉盖住。施工中要留足排缝，在墙角出金属墙板应与板块或地面抹面层相交，不可直接承插在土壤中。金属墙板安装完毕，在易于污染或易于碰撞部位加强保护（多采用塑料薄膜进行覆盖）。8.10.收口构造处理 8.10.1.转角处收口处理 收口处理构造比较简单，用一条 1.5mm 厚的直角金属墙板与外墙板用螺栓连接。如遇破损，更换较容易 8.10.2.墙面下端收口处理 采用一条特制的披水板，即将板的下端封住，同时也将板于墙之间的间隙盖住，防止雨水从此部位渗入室内。8.10.3.窗台、女儿墙的上部 采用金属材料的压顶，首先在基层焊上钢骨架，然后用螺栓将盖板固定在骨架上。板的接长部位宜留出 5mm 左右的间隙，然后再用胶封密。-精品 word 文档 值得下载 值得拥有-3 3 -8.10.4.伸缩缝、沉降缝的处理 一般采用氯丁橡胶带卡在凹槽内，以起到连接、封密的作用。9.工艺质量要求：工艺质量要求：9.1.质量要求 金属板面应平整、洁净、规格和颜色一致，接缝应宽窄一致，嵌填密实，板面与骨架的固定牢固、不松动。安装金属板面用的铁制锚固件和连接件应作防锈、防腐处理。9.2.验收标准 金属幕墙工程质量验收允许误差表。项次 项目 允许偏差（mm）检查方法 1 立面垂直 室内 2 用 2 mm 托线板检查 室外 3 2 表面平整 3 用 2 mm 直尺和楔形塞尺检查 3 阳角方正 3 用 20mm 方尺检查 4 接缝平直 0.5 拉 5m 线检查，不足 5m 拉通线检查 5 墙裙上口垂直 2 同上 6 接缝高低 1 用 2 mm 直尺和楔形塞尺检查 10.质量记录：质量记录：11.采用的新技术、新材料、新工艺采用的新技术、新材料、新工艺：（针对具体工程确定）。12.安全管理、文明施工及环境保护安全管理、文明施工及环境保护：12.1.安全管理：-精品 word 文档 值得下载 值得拥有-4 4 -金属幕墙施工作业安全风险分析表 序号 作业活动 危险因素 可能导致的事故 采取措施 1.高处作业 施工人员注意力不集中、未正确使用安全用品、用具 高处坠落、人员伤亡 加强对职工的作业时间安排，提高施工人员的注意力，正确使用安全用品、用具 2.施工用电 配电盘内漏电保护器失灵、设备防护套不全导体裸露 触电、人员伤亡 加强对配电盘的检修及管理 3.焊接、切割作业 未使用防护用品。氧气、乙炔摆放不符合要求，漏气，未严格执行安规 电弧灼伤。火灾、爆炸 正确使用防护用品，严格按照安规摆放氧气、乙炔 4.脚手架作业 未按规范要求搭设、拆卸，碰撞 脚手架倾倒，人员伤亡 按施工规范要求搭设、拆卸脚手架 5.四口、五临边 安全防护设施不合格 人员伤亡 按照安全施工规范要求进行安全防护 6.运输机械作业 运超长、超宽、超高物件，驾驶人员违章，制动系统失控，捆绑绳松动、物品颠散、构件摆放不稳 翻车、损坏设备、人员伤亡 加强对驾驶人员及车辆的规范管理 7.加工机械作业 设备漏电、违反操作规程 触电、物、屑伤人 加强对操作人员及机械的规范管理-精品 word 文档 值得下载 值得拥有-5 5 -8.起重吊装作业 无技术措施或措施不当、未按措施执行，物件捆绑不牢、吊索、吊具安全系数不够，个人防护不当、超重机械有隐患，指挥失误 机械设备事故、高处坠落、人员伤亡 加强对操作人员及机械的规范管理 9.设备拖运 危险区域有人，工器具使用不当，拖拉速度过快，撬、砸滚杠 挤、碰、砸伤人，人员伤亡 加强对施工现场的安全管理及操作人员及机械的规范管理 注：根据工程的具体情况，实际施工时做更具体的识别并采取相应的措施。12.2.文明施工：（根据具体工程实际情况现场定）12.2.1.施工区域的管理：12.2.2.现场施工材料的堆放：12.2.3.剩余材料和施工垃圾的处理：12.2.4.产品（半成品）保护：12.2.5.减少和防止污染：12.3.环境保护：金属幕墙施工作业环境因素分析表 序号 作业活动 环境因素 环境影响 类别 标识 采取措施 1.机 械 设 备作业 噪音、油料消耗、尾气排放 噪声、资源浪费、大气污染 三级三、四类 合理施工，减少台班损耗，不安排在休息时间施工 2.机 械 设 备清洁保养 废水、废油排放 污染水体、土壤 二级三类 采用专门工具盛装废水、废油并运往垃圾场 3.防腐、油漆 油漆挥发 大气污染 三级三类 合理施工，尽量减少对人体伤害及大气的污染 4.保温施工 边角余料、粉尘 资源浪费、污染环境 二级三、四类 合理施工，尽量减少边角的浪费-精品 word 文档 值得下载 值得拥有-6 6 -注：根据具体工程情况现场分析确定。
