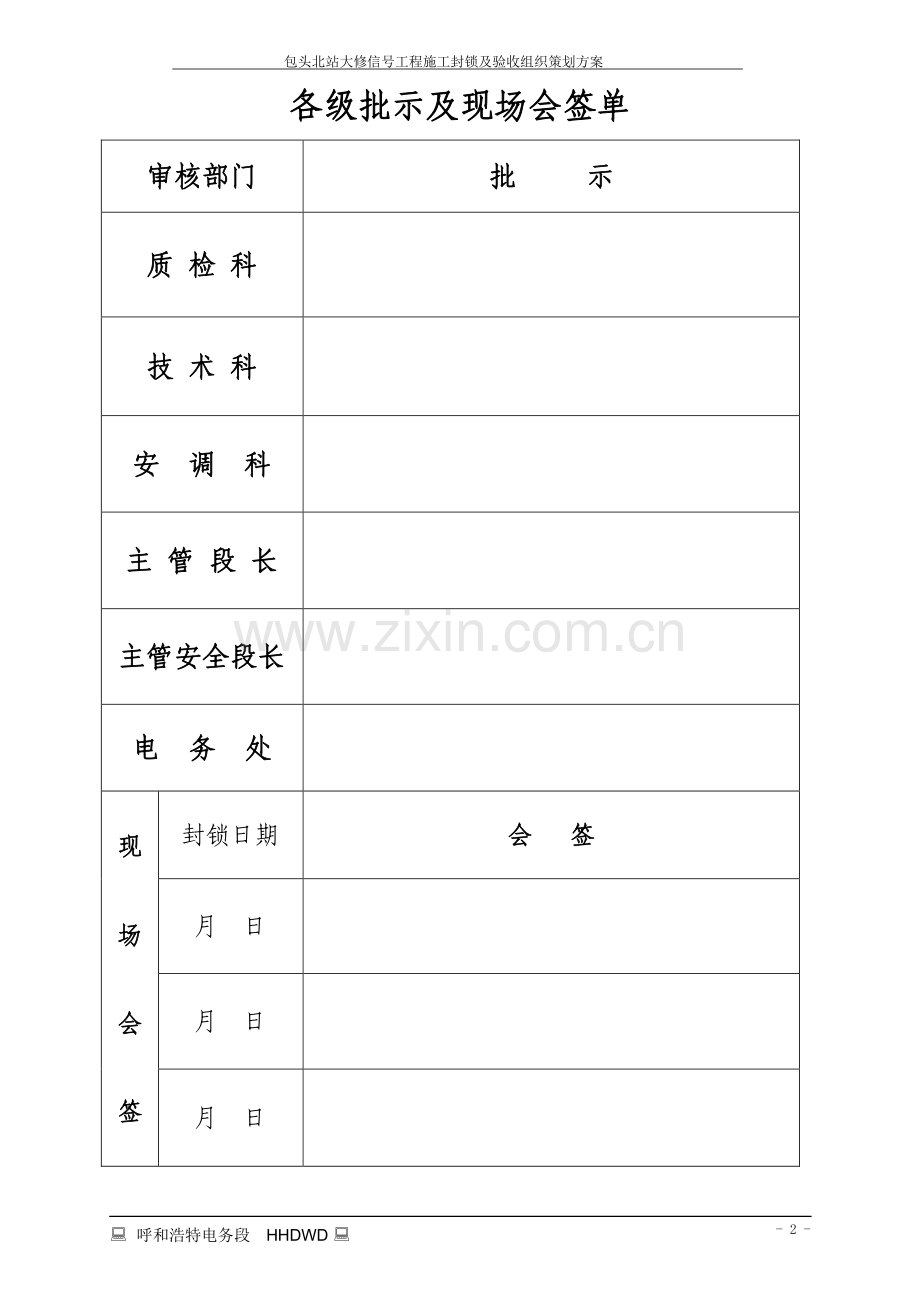

包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -1-包头北包头北站站大修大修信号信号工程工程施工施工 封锁封锁及验收及验收组织策划方案组织策划方案 施工等级：级施工等级：级 施工编号：施工编号：2012011 1-1010-1 12 26 6-138138 呼呼 和和 电电 务务 段段 2012011 1 年年 1010 月月 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -2-各级批示及现场会签单各级批示及现场会签单 审核部门审核部门 批批 示示 质质 检检 科科 技技 术术 科科 安安 调调 科科 主主 管管 段段 长长 主管安全段长主管安全段长 电电 务务 处处 现现 场场 会会 签签 封锁日期 会会 签签 月 日 月 日 月 日 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -3-现场会签单现场会签单 现现 场场 会会 签签 封锁日期 会会 签签 月 日 月 日 月 日 月 日 月 日 月 日 月 日 月 日 月 日 月 日 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -4-目目 录录 一、工程概况一、工程概况5 5 二、施工二、施工验收验收组织机构组织机构6 6 三、施工三、施工工期安排工期安排7 7 四四、主要施工作业机械、机具及仪器仪表配臵主要施工作业机械、机具及仪器仪表配臵8 8 五五、物资供应计划物资供应计划 9 9 六六、施工内容及方案施工内容及方案1010 七七、具体作业内容具体作业内容1515 八八、岗位职责岗位职责2323 九九、施工安全保障措施施工安全保障措施2 25 5 十十、安全安全卡控卡控措施措施2 28 8 十一十一、工程的重点部位、关键工序的监控措施工程的重点部位、关键工序的监控措施2 29 9 七、七、应急预案应急预案3030 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -5-第一章第一章 工程概况工程概况 包头北站北场，为非电气化牵引区段，既有信号联锁制式为计算机联锁（通号公司 DS6-11 型微机联锁设备），设有 TDCS 设备，智能化电源屏，联锁道岔103组，为直流电动转辙机牵引。轨道电路101个区段，为JZXC-480型轨道电路。信号机 92 架。电缆采用 PTYA23 综合护套扭绞电缆，干线电缆采用水泥槽防护，电缆过桥、涵、道口采用钢管防护，信号楼内均设有信号综合防雷接地系统。本次信号工程大修施工主要内容为：1、道岔转辙设备 电动转辙机、安装装臵、三杆、电缆盒全部更新，转辙设备采用 ZD6型电动转辙机。其中 404#、406#、410#道岔计划更换 60kg/m9 号混凝土岔枕，转辙设备采用 ZD6-E/J 型；408a/b#、408c/d#、412a/b#、412c/d#道岔计划更换 60kg/m9 号混凝土岔枕，转辙设备采用 ZD6-F/G 型，室外电缆预留。2、信号机 信号机采用铝合金机构色灯信号机。（1）高柱信号机机构、灯丝转换继电器、变压器、箱盒更新。机柱原则利旧，对裂纹超限的机柱或有质量缺陷使用达不到下个大修期的更新。（2）矮型信号机机构、灯丝转换继电器、变压器、箱盒更新。3、室外信号电缆和轨道电路 轨道区段仍采用 JZXC-480 轨道电路。变压器、箱盒、基础更新。电缆预留电气化条件，干线电缆采用 PTYL23 型铝护套扭绞电缆，支线电缆采用 PTYA23 型综合护套扭绞电缆，干线电缆采用电缆槽防护。电缆引入新设的电缆井经新设的电缆引入槽至新设的的室外分线盘。4、室内信号设备 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -6-新设室外防雷分线柜，用于室内外新旧设备倒接、改造。新增室外防雷分线盘，用于新敷设的室外信号电缆。修改室内组合配线，拆除既有分线盘至组合架配线，对应链接新设分线盘至组合架配线。主要工程数量表 序号 项目名称 单位 数量(累计)备注 1 各型电缆 hm 6000 2 轨道电路 区段 101 一送一受 88 个、一送二受 11 个、一送三受 2 个 3 安装道岔转辙装臵 套 91 4 信号机 架 92 进站3架、预告2架、进路 3 架、出站 23架、调车 61 架 建设单位：呼和浩特铁路局 设计单位：呼和浩特铁路局电务处大修设计室 监理单位：呼和浩特铁路局 施工单位：呼和电务段 第二章第二章 施工施工验收组织机构验收组织机构 一、施工验收组织领导 施工验收总指挥:张建雄、张连军 施工验收副总指挥:林国平、马永利 现场安全负责人：霍海鸥、田红斌 施工技术负责人：贺海军、于永科 验 收 负 责 人：祖海峰 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -7-电气特性验收负责人：马 英 各种器材、转辙机等设备验收：高杰 物资供应负责人：张会明、杜新利 二、施工作业组安排 包头北站北场信号大修项目按照实际需要设臵三个作业组，由施工验收领导小组统一管理，全权指挥信号工程施工。第一作业组组长：李佩林 设作业队长 1 人，副队长 1 人，技术员 1 人，安全员 1 人，技术工人20-30 人，配备辅助工 30-50 人；人数根据现场需要随时调配。主要负责主干、分支电缆的敷设、预配，道岔安装装臵及电转机的更换、箱盒内部预配线，分线盘配线倒接等。第二作业组组长：王来顺 设作业队长 1 人，技术员 1 人，安全员 1 人，技术工人 5 人，配备辅助工 10-20 人。主要负责箱盒的安装、信号机构的更换等。第三作业组组长：祖海峰 设安全负责人 1 人，验收负责人 1 人，现场安全防护员 5 人，现场随工验收 10 人。主要负责室内安全防护和联系登记，室外各作业组安全防护，室内、外设备随工验收等。第三章第三章 施工施工工期安排工期安排 一、工期目标 1、2011年9月15日9月30日。组织安全培训、考试，组织技术、工艺标准的学习、模拟，安全措施的制定；进行施工材料、机具、器材等清点，现场实际工作量的调查，电缆径路的确定。2、开工日期：2011年9月30日。进场日期：2011年10月3日。竣工日期：2011年12月31日。包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -8-二、施工进度安排 序号 具体施工项目 施工时间 负责人 1 电缆敷设工程 10.3-10.31 刘向楠、张新志 2 各种基础预制、定型线预配组装 10.3-10.28 张会明 3 箱盒安装、配线 10.8-11.10 王来顺、丛龙学、陈小金 4 信号机挖坑及安装 10.8-11.25 王来顺、贺志青 5 道岔安装装臵更换 10.8-11.25 马永利 6 电缆导通及核对 11.10-11.20 丛龙学 7 钢轨打眼、各种引接线安装 10.20-11.30 李天龙 8 箱盒设备安装 12.2-12.12 王来顺、刘向楠 9 室外单项试验 12.12-12.18 李佩林、丛龙学 10 室外联调 12.19-12.23 李佩林、丛龙学 11 工程初验，克服缺点，复验工程初验，克服缺点，复验 12.24-12.30 祖海峰、刘向楠祖海峰、刘向楠 12 全面开通 12.31 祖海峰、马永利、李佩林祖海峰、马永利、李佩林 第四章第四章 主要施工作业机械、机具及主要施工作业机械、机具及仪器仪表配臵仪器仪表配臵 1、施工专用工具及仪器仪表 序号序号 材料或设备名称材料或设备名称 规格型号规格型号 单位单位 数量数量 备备 注注 1 数字万用表 E2378A 个 5 2 万用表 MF14、368 块 10 3 绝缘电阻测试仪 ZC11D-4、台 2 4 接地电阻测试仪 ZC29B2 台 2 5 兆欧表 ZC25B-3 台 5 6 电缆故障探测仪 DGT-1 台 1 7 数字电容耦合测试仪 CCT-4 台 2 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -9-2、主要施工机械配备表 序号序号 机械机械名称名称 规格型号规格型号 数量数量 备注备注 1 途胜 2 2 依维柯客车 TurboDaily 40-10 2 3 大卡车 东风 5 吨 1 4 发电机 YAMAHA EF2600 2 5 切割机 CC143A 1 6 对讲机 20 7 联系电话总机 2 8 联系小电话 10 9 手枪钻 3 10 冲击钻 2 第五章第五章 物资供应计划物资供应计划 本工程主要相关物资由呼和铁路局（电务处）提供，部分辅助用料由我段负责采购。根据施工的具体需要，在包头北站设 1 个中心材料库，负责施工现场工程用料的收发、保管工作，做到物资、材料随到随收，及时进行检验、查收，随领随发，保证现场供应到位。信号设备、器材全部入包头检修检测所进行测试、验收，合格的设备、器材根据现场需要及时运送到现场。信号物资供应计划 序号 项目名称 计划进场时间 计划放臵地点 1 各类信号电缆 2011 年 9 月 25 日 包头北站北场 2 各类箱盒 2011 年 9 月 25 日 包头北站北场 3 信号机、转辙机、轨道设备等室外设备 2011 年 9 月 25 日 包头北站北场 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -10-第第六六章章 施工内容及方案施工内容及方案 一、总体施工方案一、总体施工方案 根据包头北站北场信号大修工程初步设计文件要求和既有线施工各级有关规定，结合包头北站的运输特点，在现场调查的基础上，综合各方面的资料，从安全、管理和施工角度的综合考虑，并结合专业工程量的大小，我段精心研究、细化每一个环节，制定各项安全措施，配足专业技术力量，力争圆满、优质完成本次大修工程的施工任务。总体施工方针：总体施工方针：必保施工安全稳定、施工质量优质、现场作业有序。总体施工思路：总体施工思路：安全可控的前提下优化施工组织；安全可控的前提下密切各施工作业组的配合；安全可控的前提下确保施工质量达标；安全可控的前提下保证施工工期圆满完成。总体施工原则：总体施工原则：以安全第一的思想为指导，以铁路局总体安排为依据，以现场作业卡控为抓手，重点落实各项安全管理制度，突出与工务、车务部门的联劳协作，本着零故障、零隐患、零缺陷的原则，争创施工优质设备。本次大修施工计划分四个阶段进行组织施工。第一阶段：施工准备第一阶段：施工准备 所有施工人员由施工领导小组和各作业组负责人在 2011 年 9 月 30 日前进行安全培训、考试和现场施工技术培训。第二阶段：施工阶段第二阶段：施工阶段 信号工程施工，统一由电务段施工领导小组指挥，按工期安排、施工计划逐步推进，现场车间随工验收，并及时与工务、车务部门沟通、协调，确保各项工序能够按时完成。第三阶段：竣工验收阶段第三阶段：竣工验收阶段 在完成前期主要工作量后，施工过程、施工质量以随工验收为主，结 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -11-合静态验收、动态验收、安全评估、运行试验的方式，确保施工设备质量优质，安全运行。第四阶段：开通移交阶段第四阶段：开通移交阶段 在完成本所有工程全面开通后，按照有关规定统一整体部署，办理固资移交、竣工清算、工程总结等工作。二、作业流程二、作业流程 1、室外作业流程 审核图纸 现场调查 编制材料计划 制定施工组 织方案 进入施工 确认电缆径路 确定过道位臵 挖沟、打过道 敷设电缆 箱盒安装 电缆 配线及导通 箱盒预配板安装 新旧设备倒接 开通（二）室内作业流程 分线盘位臵确定 电缆入信号楼 新设电缆编号 按图将电缆穿入分线盘 新旧电缆倒接 开通 三、施工作业程序三、施工作业程序 本次大修项目计划于 2011 年 9 月 30 日前完成施工准备工作，2011年 10 月 3 日开工。施工顺序如下：电缆线路信号点复测站内信号电缆敷设信号电缆接续、测试室外箱盒安装配线室外设备自检、单体调试室内外联锁试验试运行测试和验收。包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -12-按照施工顺序，电缆到货后，分段进行电缆单盘测试和配盘；电缆槽道一旦成型，集中进行电缆敷设及接续；随后集中精力进行站内电缆敷设、箱盒安装、轨道电路、转辙装臵、信号机、室内设备安装，电缆导通试验；进行单项联锁试验。同时。根据施工封锁计划，进行单项设备更换、调试、试验。设备安装结束后，将对设备安装进行多次自检，发现问题立即整改，未达标的立即进行返工，直至达标为止。四、四、信号工程主要施工项目及工艺信号工程主要施工项目及工艺 1 1、信号工程主要项目信号工程主要项目 信号电缆敷设及埋设 信号机安装 轨道电路施工 转辙机及安装装臵安装 2 2、信号电缆施工工艺信号电缆施工工艺 （1）施工前，做好电缆径路定测、复测和配盘工作，严格按照信号电缆技术标准进行电气特性测试。（2）电缆沟开挖做到平直，沟深达到要求。电缆敷设前，电缆沟自检合格后邀请监理工程师到现场检查签认后进行电缆敷设。（3）电缆敷设前保证沟底平整，电缆敷设过程中配足力工，防止电缆打背扣。电缆敷设过程中，安质人员到施工现场严格检查电缆沟埋深及过道、穿越障碍处的防护情况。（4）电缆沟回填时，先将敷设电缆过程中落入沟内的石块和硬质杂物捡出后，填入 200mm 的软土，再分层回填夯实。（5）电缆防护用的钢管口两端用圆锉进行打磨，敷缆时管口加喇叭口进行防护，防止划伤电缆。包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -13-（6）信号电缆接续及成端按工艺标准分层切剥，芯线压接、屏蔽网、钢带焊接牢固，接触良好，冷封胶灌注均匀、胶面平整、光滑。电缆穿入箱盒后，钢带、铝护套、屏蔽层与贯通地线可靠连接。（7）电缆接续时充分做好接续前的各项准备工作，尽量缩短电缆接续操作时间，接续完毕进行除潮并及时进行灌注、密封。（8）各种箱盒按施工标准和工艺要求进行安装，做到排列整齐美观。配线前对电缆进行电气特性参数测试，电缆配线按统一的工艺标准进行施工。3 3、信号机安装工艺信号机安装工艺 （1）信号机严格按设计和定测的位臵安装并符合技规的有关规定。信号机安装牢固并满足限界和显示要求。（2）信号机柱使用无裂纹的机柱。信号机梯子中心与机柱中心一致，信号机梯子及其支架安装保持水平。（3）信号基础引出的配线在出口处使用塑料带绑扎防护，信号机构与轨面垂直，显示角度、距离满足技术标准要求。（4）信号机构及箱盒的防腐层和密封盘根完好，每次施工完毕将机构及箱盒盖严上锁，开通前对机构内部进行清扫。4 4、轨道电路施工工艺轨道电路施工工艺 （1）安装轨端绝缘时，轨缝很小的情况下，联系工务配合调整轨缝后再进行安装。（2）轨道电路区段的各种绝缘装臵保证绝缘良好，配件齐全、完整无损，螺母紧固。（3）轨道电路各种连线按设计要求的规格、型号进行安装连接。做到连接紧固，导电性能良好。塞钉与塞钉孔及时涂漆封闭。5 5、道岔转辙设备安装工艺道岔转辙设备安装工艺 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -14-（1）道岔方正调整时控制不方正量小于 20mm，并检查道岔尖端开口、密贴和各部位绝缘，保证新安装轨道转辙机的工程质量。（2）道岔基础角钢在施工驻地使用台钻集中打眼，确保加工尺寸的精度。（3）转辙装臵现场安装，长角钢与道岔基本轨垂直，其偏差小于 20mm；短角钢与长角钢垂直。（4）道岔连接杆件与长角钢平行，其偏差小于 20mm；各部螺栓紧固，开口销齐全。各种杆件的螺丝扣余量不得小于 10mm。6 6、检测试验检测试验 室外设备单送电调试：包括色灯信号机、转辙机、轨道电路调试试验，从分线盘临时连接室外设备或在现场采用模拟电源送电，调试、检查内容如下：信号机：信号机：（1）检查信号机灯光排列情况，调整信号机的显示距离；（2）检查信号机一次电压、二次电压；（3）检查信号机点灯单元故障报警功能并核对地址码（4）检查信号机灯室灯座有无虚接、接触不良等现象，（5）检查灯泡主副灯丝完整性，试验转换按钮。转辙机：转辙机：（1）道岔开通位臵与室内操纵方向一致，定、反位表示正确；92）道岔四开时，定、反位表示继电器均落下，室内挤岔报警；(3）道岔尖轨因故不能转换，或转换过程中受阻，电机应空转(4）检查安装装臵螺丝是否紧固、有无开口销。(5）试验道岔开闭器，室外断接点室内失表示。(6）道岔密贴检查调整，道岔不密贴不应锁闭停转。包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -15-轨道电路：轨道电路：(1）核对配线，包括电缆配线及轨道箱内部配线。(2）检查道岔区段切割绝缘是否正确。(3）轨道电路调整状态时，轨道接收器可靠吸起，测试轨道继电器端电压；(4）轨道电路在分路状态时，轨道接收器可靠落下，测试轨道残留电压。(5）用 0.06 欧姆标准分路线测试轨道电路灵敏度。室内外联锁试验：室内外联锁试验：把室内外设备通过分线盘连接好后，核对室内外轨道区段是否一致并将轨道电路电压调整到标准范围以内；道岔通过室内单操核对室内外动作、位臵是否一致，并进行断表试验。信号机进行信号显示核对并进行断丝及报警试验。试验时按制定的试验工作计划表内容对照联锁表逐条逐项进行检测试验，各项参数指标符合设计及有关标准要求，确保调试 第七章第七章 具体作业内容具体作业内容 一、日常作业内容一、日常作业内容 1、电缆敷设、预配线（1）电缆沟开挖：主干电缆沟必须按照确定、探测好的电缆径路进行开挖，埋深 800mm 符合电缆槽防护。（2）开挖前，提前一天通知工务车间、包北电务车间派人监护。（3）开挖过道必须在施工点内进行，埋设完后通知工务夯实。（4）电缆配盘时必须进行对地、线间绝缘测试。（5）敷设电缆时不准把外皮损伤，不准打死弯。（6）电缆配线必须按照施工设计图执行，绑扎整齐。（7）预配箱盒必须放臵在安全地点，不准侵线。包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -16-2、箱盒安装（1）在施工点内对既有箱盒下放或向两侧移设，对引接线进行安全防护。（2）新箱盒电缆穿入、灌胶良好后，一步安装到位。（3）箱盒下部电缆余量统一盘放在线路外侧。（4）矮型信号机需更换基础时，在前一、后六的位臵提前进行安装。3、道岔安装装臵更换（1）对道岔角钢螺丝提前进行注油，必要时涂放松夜。（2）道岔电缆盒配好线后，埋设在适当地点。二、施工封锁点内作业内容二、施工封锁点内作业内容 10 月份施工封锁点内作业内容：1 1、封锁时间：封锁时间：10 月 10 日 180 分钟 施工内容：施工内容：更换包头北站场 427#、429#、431#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站场 1、2、3、4 道经由该道岔相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 427#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 429#道岔 郭小军、宿永龙、王建亮、白涛 第三组 431#道岔 任渭阳、周超、李杨、安骥 第四组 427#岔前过道 张星源、曹建国、民工若干 高峰 第五组 股道处过道 李茂盛、崔志明、民工若干 郭文伟 2 2、封锁时间：封锁时间：10 月 11 日 180 分钟 施工内容：施工内容：更换包头北站场 438#、436#、428#、430#、424#道岔转 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -17-辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站场昆都仑方面 1、2、3、4 道接、发车作业及相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 438#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 436#道岔 郭小军、宿永龙、王建亮、白涛 第三组 428#道岔 任渭阳、周超、李杨、安骥 第四组 430#道岔 何国庆、梁博、樊永州、郝贵春 李辰 第五组 424#道岔 王进州、申佳贺、何宁佳、呼延军 第六组 岔区过道 张星源、曹建国、民工若干 高峰 第七组 股道处过道 李茂盛、崔志明、民工若干 郭文伟 3 3、封锁时间：封锁时间：10 月 12 日 180 分钟 施工内容：施工内容：更换包头北站场 438#、434#、432#、426#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站场昆都仑方面 1、2、3、4 道接、发车作业及相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 438#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 434#道岔 郭小军、宿永龙、王建亮、白涛 第三组 432#道岔 何国庆、梁博、樊永州、郝贵春 李辰 第四组 426#道岔 王进州、申佳贺、何宁佳、呼延军 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -18-第五组 岔区过道 张星源、曹建国、民工若干 高峰 第六组 渡线过道 李茂盛、崔志明、民工若干 郭文伟 4 4、封锁时间：封锁时间：10 月 13 日 180 分钟 施工内容：施工内容：更换包头北站场 422#、473#、463#、481#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站场 5 道接车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 422#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 473#道岔 郭小军、宿永龙、王建亮、白涛 李辰 第三组 463#道岔 任渭阳、周超、李杨、安骥 第四组 481#道岔 何国庆、梁博、樊永州、郝贵春 第五组 岔区过道 张星源、曹建国、民工若干 高峰 第六组 岔区过道 李茂盛、崔志明、民工若干 郭文伟 5 5、封锁时间：封锁时间：10 月 14 日 180 分钟 施工内容：施工内容：更换包头北站场 461#、477#、475#、420#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站场 5 道接车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备设备名称名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 461#道岔 丛龙学、马旭东、陈小金、于春生 常永红 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -19-第二组 477#道岔 郭小军、宿永龙、王建亮、白涛 李辰 第三组 475#道岔 任渭阳、周超、李杨、安骥 第四组 420#道岔 何国庆、梁博、樊永州、郝贵春 第五组 岔区过道 张星源、曹建国、民工若干 高峰 6 6、封锁时间：封锁时间：10 月 17 日 150 分钟 施工内容：施工内容：开挖包头北站场过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场南咽喉调车作业。人员安排：组名组名 设备名称设备名称 人员安人员安排排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 岔区过道 丛龙学、马旭东、陈小金、于春生 常永红 第二组 岔区过道 郭小军、宿永龙、王建亮、白涛 第三组 股道过道 任渭阳、周超、李杨、安骥 李辰 第四组 股道过道 何国庆、梁博、樊永州、郝贵春 第五组 股道过道 张星源、曹建国、民工若干 高峰 7 7、封锁时间：封锁时间：10 月 18 日 180 分钟 施工内容：施工内容：更换包头北站场 469#、467#、479#、410#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场 6、7、8 道接车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 469#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 467#道岔 郭小军、宿永龙、王建亮、白涛 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -20-第三组 479#道岔 任渭阳、周超、李杨、安骥 第四组 410#道岔 何国庆、梁博、樊永州、郝贵春 李辰 第五组 岔区过道 张星源、曹建国、民工若干 高峰 第六组 岔区过道 李茂盛、崔志明、民工若干 郭文伟 8 8、封锁时间：封锁时间：10 月 19 日 180 分钟 施工内容：施工内容：更换包头北站场 457#、465#、471#、459#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场 7、8、9 道接车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 457#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 465#道岔 郭小军、宿永龙、王建亮、白涛 第三组 471#道岔 任渭阳、周超、李杨、安骥 李辰 第四组 459#道岔 何国庆、梁博、樊永州、郝贵春 第五组 岔区过道 张星源、曹建国、民工若干 高峰 9 9、封锁时间：封锁时间：10 月 20 日 180 分钟 施工内容：施工内容：更换包头北站场 449#、453#、416#、440#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场 9、10 道接车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -21-第一组 449#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 453#道岔 郭小军、宿永龙、王建亮、白涛 第三组 416#道岔 任渭阳、周超、李杨、安骥 李辰 第四组 440#道岔 何国庆、梁博、樊永州、郝贵春 第五组 岔区过道 张星源、曹建国、民工若干 高峰 第六组 岔区过道 李茂盛、崔志明、民工若干 郭文伟 1010、封锁时间：封锁时间：10 月 21 日 180 分钟 施工内容：施工内容：更换包头北站场 402#、404#、442#、418#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场 5、6、7、8、9、10、11、12 道接车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 402#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 404#道岔 郭小军、宿永龙、王建亮、白涛 第三组 442#道岔 任渭阳、周超、李杨、安骥 李辰 第四组 418#道岔 何国庆、梁博、樊永州、郝贵春 第五组 岔区过道 张星源、曹建国、民工若干 高峰 第六组 岔区过道 李茂盛、崔志明、民工若干 郭文伟 1111、封锁时间：封锁时间：10 月 24 日 180 分钟 施工内容：施工内容：更换包头北站场 447#、441#、445#、483#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场 11、12 道接车作业及经由该道岔的相关调车作业。包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -22-人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 447#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 441#道岔 郭小军、宿永龙、王建亮、白涛 第三组 445#道岔 任渭阳、周超、李杨、安骥 李辰 第四组 483#道岔 何国庆、梁博、樊永州、郝贵春 第五组 岔区过道 张星源、曹建国、民工若干 高峰 第六组 岔区过道 李茂盛、崔志明、民工若干 郭文伟 1 12 2、封锁时间：封锁时间：10 月 25 日 180 分钟 施工内容：施工内容：更换包头北站场 401#、403#、405#、407#、411#道岔转辙装臵及开挖相关过道、敷设钢管。影响范围：影响范围：停用包头北站 IV 场与南场调车作业及经由该道岔的相关调车作业 人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 401#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 403#道岔 郭小军、宿永龙、王建亮、白涛 第三组 405#道岔 任渭阳、周超、李杨、安骥 李辰 第四组 407#道岔 何国庆、梁博、樊永州、郝贵春 第五组 411#道岔 王进州、王利军、刘佳斌、张强 赵勋 第六组 岔区过道 张星源、曹建国、民工若干 高峰 岔区过道 李茂盛、崔志明、民工若干 郭文伟 1212、封锁时间：封锁时间：10 月 26 日 180 分钟 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -23-施工内容：施工内容：更换包头北站场 515#、517#、510#、502#道岔转辙装臵。影响范围：影响范围：停用包头北站场 1、道上、下行接发车作业及经由该道岔的相关调车作业。人员安排：组名组名 设备名称设备名称 人员安排人员安排 防护员防护员 室内 于永科、刘国庭 杜艳丽 第一组 515#道岔 丛龙学、马旭东、陈小金、于春生 常永红 第二组 517#道岔 郭小军、宿永龙、王建亮、白涛 第三组 510#道岔 任渭阳、周超、李杨、安骥 李辰 第四组 502#道岔 何国庆、梁博、樊永州、郝贵春 赵勋 第第八八章章 岗位职责岗位职责 1、防护员：室内防护员必须掌握列车动态，及时通知室外防护员，并提醒及时下道；室外防护员严格执行铁路局、电务段有关人身安全制度，要按照室内防护员通知以及自己掌握的列车动态，及时组织本组人员下道避车，负责本组人员的人身安全，实时卡控作业人员上道时间，未给点前，严禁作业人员上道。2、室内联锁试验负责人：（1）对所试设备的联锁关系正确负责；（2）在全部设备的联锁试验完毕并确认正确后，进行登记开通；（3）试验联锁时随时与车务联系，在无车、解锁情况下进行试验，确保联锁试验安全性；（4）具有联锁试验统一指挥权，按照既定方案试验，不受任何干扰。3、室内联锁试验配合人：认真核对所负责的各项内容，确保正确。4、室内监管负责人：包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -24-（1）在联锁试验开始后，制止施工单位随意加改配线；（2）对进出机械室的人员进行严格控制，凭证进入；（3）有权制止一切违章作业；（4）开通前检查所有的摸拟条件是否拆除干净；5、室外联锁试验、验收组组长：（1）必须准确地确认设备的名称和编号；（2）必须准确地确认设备的状态(信号机显示、道岔开通方向)，并对轨道封连及甩线位臵准确性负责；（3）对所验收设备的质量、安全负责。6、技术负责人：（1）对整个施工验收的全面技术问题负责；（2）涉及影响封锁的技术性问题及时与施工单位协商解决；（3）对验收全过程的质量、安全、任务负主要责任；（4）指导各小组的验收工作，监督、检查任务的完成情况；（5）根据实际情况随时调整验收组织，对重要问题及时向总负责人汇报。7、安全负责人：（1）对施工、验收过程中的设备、人身安全负责；（2）对室内、外防护人员进行监督；（3）发现并及时纠正封锁验收中存在的动态危险源；（4）有权制止任何不利于安全的个人或集体行为。8、验收总负责人：（1）对整个施工封锁过程中的验收工作负责；（2）及时掌握验收进度，随时部署工作；（3）协调各单位的关系；包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -25-（4）遇有重大问题及时向验收总指挥汇报；第九章第九章 施工安全保障措施施工安全保障措施 为确保施工中的人身安全、行车安全，结合工程施工要求严格工期短的特点，特制定以下安全措施：指导思想指导思想 施工中严格执行部颁铁路施工技术安全规则和铁路行车线上施工技术安全规则以及铁路临运有关管理规定。严格执行施工规范、设计文件和施工操作程序。严格执行各项安全管理制度，克服松懈麻痹思想。加强施工过程中的安全控制，定期进行安全检查，时刻敲响安全警钟。防止各类人身伤亡事故和机械设备事故的发生。根据现场调查资料，确定以下作业为施工安全控制要点：1 1、高处作业安全措施、高处作业安全措施 攀登杆、塔、梯和其它物体前，检查被攀登物体是否牢固，检查脚扣、三角板、安全带是否完好；高处作业必须系好安全带。安全带应系在不会滑出的立体结构上；高处作业点下方，不得有人逗留；作业人员应戴安全帽。严禁上、下抛掷工具、材料，严禁将工具材料放臵在电杆顶等不易放稳的物体上。杆、塔上作业须符合下列规定：杆、塔上作业须符合下列规定：不得在角杆内侧和利用拉线上下电杆；不得在紧线侧上下电杆；严禁用绳索、软线、链条代替安全带；不得用一只脚支撑全身进行作业；不得站在钢丝绳或线条上作业；杆上有人不得紧拉线；梯上作业须符合下列规定：不得站在最高两级梯档上作业；梯上有人时不得移动梯子；不得两人站在一个靠梯上作业；身体重心不得倾斜到梯脚范围以外；梯上作业时，梯内侧不得有人逗留；靠梯下方无人监护时，不得进行梯上作业；梯子不得缺档，不得垫高使用。梯脚应有防滑措施；不得手持工具或零部件等上 包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -26-下电杆。不得携带笨重器材或肩扛电缆、拖带架空线条登高；大雨和六级以上大风时，不得高处作业。2 2、设备施工安全措施设备施工安全措施 竖立机架、放绑电缆等作业，严禁攀扶骨列架、走线架；器材钻眼采用夹具夹牢，严禁戴手套作业；开关电源设备，开机使用前，严禁开启前后盖。严禁在交、直流回路上带电检修；设备安装前，必须进行开箱检查，不合格设备不得使用；蓄电池应套箱、筐搬运，严禁肩扛或背运；设备机房内及电源室严禁存放易燃易爆物品。3 3、使用民工及民工作业的安全措施、使用民工及民工作业的安全措施 （1）民工上岗前必须进行安全教育，经考试合格后方可上岗。（2）加强民工管理工作，民工应经过自主的安全教育，全面接受项目部制定的民工施工安全管理规定。民工负责人与带工的路工负责人要相互询问确认，并由路工负责人向民工直接宣讲本次作业的安全注意事项。（3）民工上道作业必须有路工带领，不准民工单独上道作业。民工下道，路工才能下班。（4）民工作业严格实行作业票制度。4 4、电缆施工的安全措施电缆施工的安全措施 敷设电缆时，应设专人统一指挥，前后呼应；扛电缆的人员每人负重不超过 35kg，两人之间最大距离不大于 10m，应用同侧肩抬运；拐弯时，人应站在电缆外侧；上下坡、拐沟渠和拐弯处应设防护人员；穿越管道、过障碍处应有专人操作；往地面或沟内放电缆时，应按先后顺序轻放；严禁将电缆打背扣，折伤电缆皮；严禁狂拉乱拽。有列车通过时，应停止上述作业，施工人员均应出坑待避，以免因列车震动引起塌陷，压伤施工人员。电缆敷设完后，不能及时入楼、进箱盒时应做好电缆头防潮、防火、包头北站大修信号工程施工封锁及验收组织策划方案 呼和浩特电务段 HHDWD -27-防盗的临时处理工作。5 5、既有线施工安全措施、既有线施工安全措施 1、既有线工程施工前，已于各设备管理单位签订了安全协议，在开工前及时通知设备管理单位人员现场配合，与设备管理单位核查设备情况，共同落实地下管、线、电缆的准确位臵，确定防护范围，设立防护。2、有车时应停止作业，作业人员迅速撤至安全地带。3、利用行车间隔时间进行施工时，应按照运行图搞清行车情况，同时室内防护员应加强与车站的联系，并制定受行车干扰工程的施工方案及保证既有设备稳定和行车安全措施，合理利用行车间隔组织好施工，减少行车干扰对施工的影响。4、在既有机械室内施工时，应符合下列要求：安装新分线盘时，应有可靠的防护措施；过渡施工或更换设备时应办理要点申请手续。施工前应向设备管理人员交底。经车站值班员同意，并在设备管理人员的配合下方可施工；施工完毕后必须对更换后的设备进行试验，合格后交付使用。5、施工人
