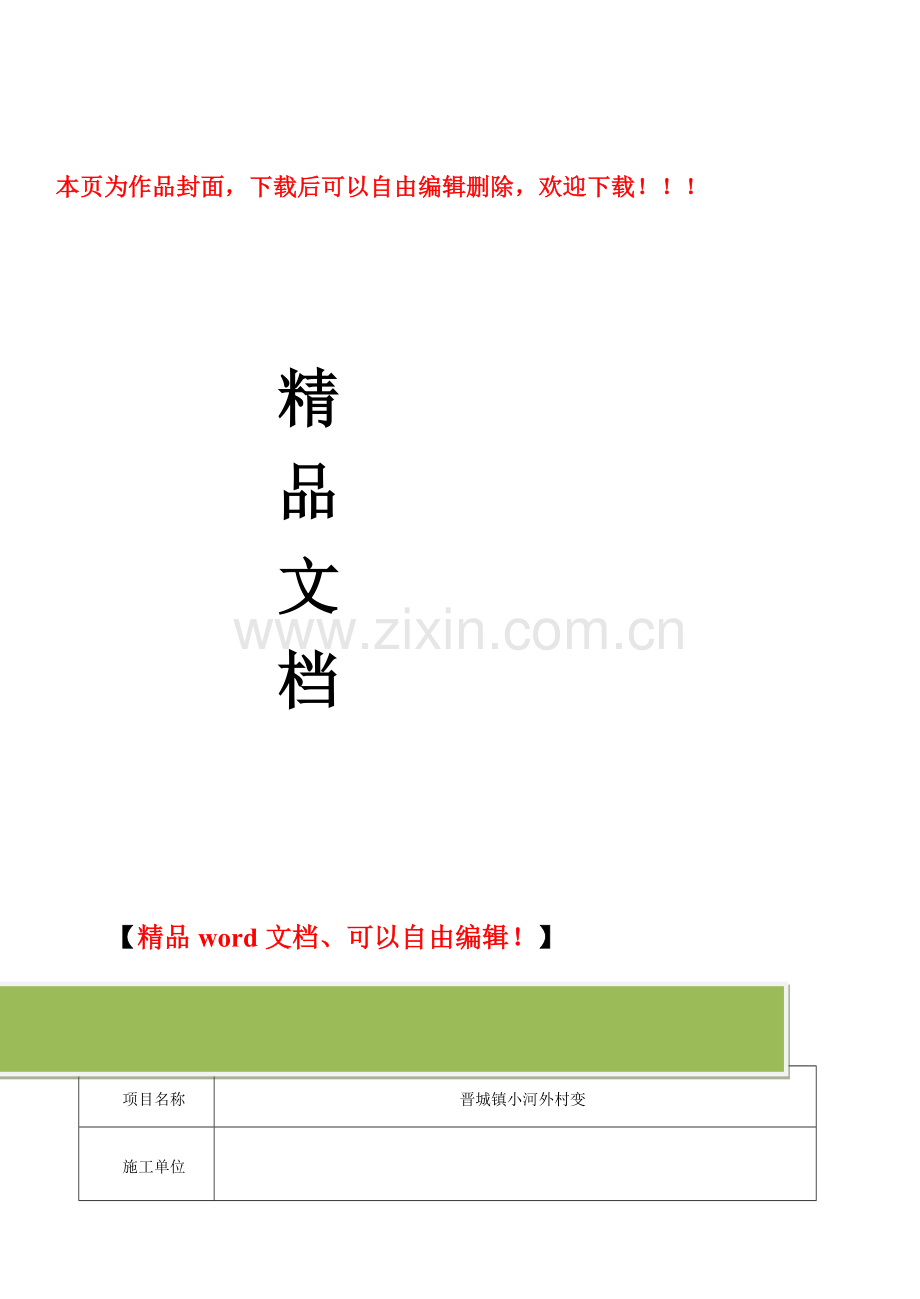

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

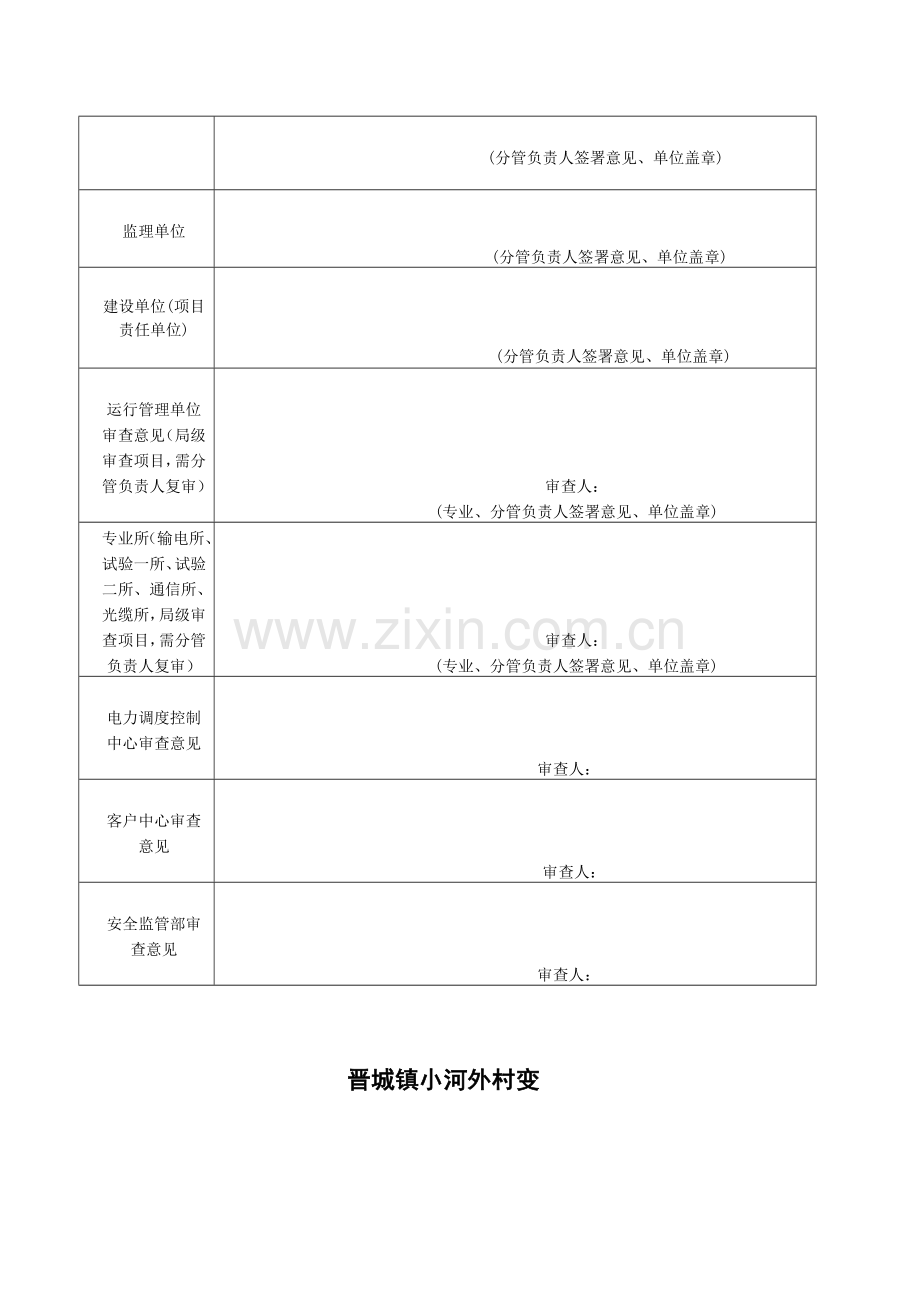

施工方案、三大措施审批记录表
项目名称
晋城镇小河外村变
施工单位

(分管负责人签署意见、单位盖章)
监理单位

(分管负责人签署意见、单位盖章)
建设单位(项目责任单位)

(分管负责人签署意见、单位盖章)
运行管理单位审查意见（局级审查项目，需分管负责人复审）

审查人：
(专业、分管负责人签署意见、单位盖章)
专业所（输电所、试验一所、试验二所、通信所、光缆所，局级审查项目，需分管负责人复审）

审查人：
(专业、分管负责人签署意见、单位盖章)
电力调度控制中心审查意见

审查人：
客户中心审查意见

审查人：
安全监管部审查意见

审查人：

晋城镇小河外村变

施工方案及组织、技术、安全措施

批 准：

审 核：

编 写：

湖南湘江电力建设集团有限公司

2014年 10月 15日

1.编制范围
晋城镇小河外村变,改造低压线路1.411km，改造变压器一台，容量为200kVA，改造一户一表90户。
2.编制依据
2.1 晋宁供电有限公司2014年年度停电计划 。
2.2 已经批准的设计施工图纸和相关资料等。
2.3 现场勘查情况；
2.3.1勘测时间：2014年10月14日；
2.3.2勘测单位：湖南湘江电力建设集团有限公司；
2.3.3工作任务：1、拆除110kV下石美变电站10kV化乐线小河外村支线#66.4至#66.5杆晋城镇小河外村公用变、铁附件及配套金具；
2、拆除10kV化乐线小河外村支线原#66.3杆1基, 新立10kV化乐线小河外村支线#66.3-#66.3+1电杆2基组装框架一套、安装晋城镇小河外村变压器1台、安装JP柜1台、跌落熔断器1组、避雷器1组；3、在10kV化乐线小河外村支线#66.3至#66.5杆段，架设0.4kV线路0.15km（高低压同杆架设）。
2.3.4勘测地点：110kV下石美变电站10kV化乐线小河外村支线#66至#66.5.2杆段。
2.3.5现场需停电范围：110kV下石美变电站10kV化乐线#66杆T接小河外村支线真空断路器后段。
2.3.6工作现场保留的带电部分：无
2.3.7工作现场存在的危险点：10kV化乐线小河外村支线#66.3-#66.4跨越小河外村村道，道路边施工存在外部车辆伤人的风险。
3.工程概况及特点
3.1 工程施工相关单位
3.1.1建设单位：晋宁供电有限公司
3.1.2设计单位：云南恒安电力工程有限公司
3.1.3监理单位：云南凯胜电力监理有限公司
3.1.4施工单位：湖南湘江电力建设集团有限公司
3.1.5运行维护单位：晋宁供电有限公司
3.2 施工范围及工作内容
3.2.1施工范围：110kV下石美变电站10kV化乐线小河外村支线#66.3至#66.5.5杆段。
3.2.2工作内容：1、拆除110kV下石美变电站10kV化乐线小河外村支线#66.4至#66.5杆晋城镇小河外村公用变、铁附件及配套金具；2、在10kV化乐线晋城镇小河外村支线#66.3-#66.3+1杆新装晋城镇小河外村变压器1台、安装JP柜1台、跌落熔断器1组、避雷器1组，新立电杆2基，拆除原#66.3杆。3、在新建变压器台架杆上架设400V出线0.15km（与10kV化乐线小河外村支线#66.3至#66.5高低压同杆架设）。

上图为110kV下石美变电站10kV化乐线#66杆小河外村支线#66杆真空断路器

上图为110kV下石美变电站10kV化乐线小河外村支线#66.4-#66.5杆晋城镇小河外村原变压器，变压器、铁附件及配套金具需全部拆除，电杆及原10kV线路保留。

上图为110kV下石美变电站10kV化乐线小河外村支线#66.3杆，新建晋城镇小河外村台区位置。

上图为110kV下石美变电站10kV化乐线小河外村支线#66.1杆，装设10kV接地线
一组（#1）。

上图为110kV下石美变电站10kV化乐线小河外村支线#66.5.2杆，装设10kV接地线
一组（#2）。

上图为10kV化乐线小河外村支线#66.3-#66.5杆是高、低压线路同杆段。
10kV化乐线小河外村支线#66.3-#66.4杆跨越晋城镇小河外村村道。

上图为0.4kV出线A1#杆装设0.4kV接地线一组（#3）。

上图为0.4kV出线B1#杆装设0.4kV接地线一组（#4）。

上图为0.4kV出线C2#杆(10kV化乐线小河外村支线#66.5杆，高低压同杆）
装设0.4kV接地线一组（#5）。

3.3 施工期限
3.3.1计划停电时间：2014年11月03日09时30分；
3.3.2计划复电时间：2014年11月03日18时30分。
3.4 工程特点
10kV化乐线小河外村支线#66.3-#66.4跨越小河外村村道，在道路旁施工应注意过往的行人及车辆，安全围栏的安全距离要符合要求，公路两端50m外设警告标志，并设专人疏通交通。
4 组织措施
4.1 施工现场组织机构
工作负责人：刘俊

安全员：周新文

1组组长：李明义

2组组长：李友柏

材料组：陈晓华

4.2．各部门班组（人员）职责及权限：
（1）工作负责人职责：负责对施工进度、人员及班组进行安排，并对施工现场安全负责，协同工程项目技术负责人制定安全技术措施，组织施工人员进行工程的安装、检修以及施工期间内、外的协调配合；提前做好现场安全技术交底工作，并向工作班组成员认真交代工作内容、停电时间、停电范围、安全注意事项等工作。
（2）安全员职责：做好施工现场的安全管理，对施工中各项安全措施的情况进行监督和检查，负责在施工、安装及检修期间的现场安全监督与巡视，及时纠正不安全行为和隐患，确保生产安全。
（3）材料员职责：做好工程施工材料的管控，工程施工材料出库过程中严格把关，核对设计图纸结合现场实际情况配备相应的材料。
（4）小组组长：负责解决本班组在施工中存在的不安全问题，切实保障安全施工，做到安排生产必须布置安全，经常检查施工现场的安全情况，负责检查并维护生产设备、工具和安全防护设施，正确使用劳动防护用品，及时纠正违章冒险作业。

4.2现场组织机构管理人员联系
职位
姓名
电话
备注
工作负责人
刘俊

现场安全员
周新文
13875455618

材料组
陈晓华
18273201612

1组组长
李明义
18674371996
负责变压器拆除部分
2组组长
李友柏
18075861089
负责新建台区部分

4.3 施工机具配置情况
序号
名称
单位
数量
用途
备注
1
安全帽
顶
16
防止高空坠物打击
已配备
2
安全带
套
6
保障高处作业人员的安全
已配备
3
绝缘手套
双
2
保护用品
已配备
4
绝缘靴
双
2
保护用品
已配备
5
登杆脚扣
套
6
攀爬电杆
已配备
6
10kV接地线
组
2
防止触电
已配备
7
0.4kV接地线
组
3
防止触电
已配备
8
10kV验电笔
支
2
在装接地线时用于验明线路是否有电
已配备
9
0.4kV验电笔
支
2
在装接地线时用于验明线路是否有电
已配备
10
抱杆
付
1
起吊电杆
已配备
11
钢丝绳
根
3
固定抱杆
已配备
12
绞磨机
台
1
起吊电杆动力
已配备
13
手扳葫芦（3T）
个
4
拆装变压器
路是否有电
已配备
14
滑车
个
5
展放导线
已配备
15
紧线器
把
4
收紧导线
已配备
16
卡线器
个
4
卡住导线
已配备

4.4 人员配置情况
序号
施工人员
工作内容
备注
1
工作负责人
1人
1、 拆除110kV下石美变电站10kV化乐线小河外村支线#66.4至#66.5杆晋城镇小河外村公用变、铁附件及配套金具；
2、 拆除10kV化乐线小河外村支线原#66.3杆1基, 新立10kV化乐线小河外村支线#66.3-#66.3+1电杆2基组装框架一套、安装晋城镇小河外村变压器1台、安装JP柜1台、跌落熔断器1组、避雷器1组；
3、在10kV化乐线小河外村支线#66.3至#66.5杆段，架设0.4kV线路0.15km（高低压同杆架设）。

安全员
1人
技工
8人
普工
6人

4.6 工程施工进度计划

晋城镇小河外村变施工进度计划横线图

序
号
（ 进度

项目名称
2014年
10
月
25
日
10
月
26
日
10
月
27
日
10
月
28
日
10
月
29
日
10
月
30
日
10
月
31
日
11
月
1
日
11
月
3
日

1
基坑开挖
及浇筑

2
杆塔组立

3
原变压器
拆除

4
新建台区
安装

5
导线展放

6
自检

5 技术措施
5.1 主要工序施工流程图
杆坑开挖

组立电杆

变压器拆除

变压器安装

工作任务完成

拆除安全措施

5.2 关键工序的技术要求及施工方法
5.2.1 电杆起立：
1、 立杆、架线要设专人指挥，统一信号。工作人员要明确分工、密切配合、服从指挥。在居民区及交通道路上施工时，应设专人看守。
2、 开工前必须对施工人员进行技术、安全交底，并做好记录。
3、 起吊方案和现场布置应符合施工技术措施的规定，工器具不得超载使用。
4、 立杆指挥人应掌握抱杆、各部绳的受力情况，严格控制起吊重量。
5、 各部位的工具应按施工设计要求进行布置，各种绳索的穿向要正确，连接要可靠，安全监督人在吊塔前应做一次全面检查。
6、 固定绞磨的地锚或角铁桩必须牢靠。
7、 钢丝绳与铁件绑扎处应衬垫软物。
8、 在起吊过程中，严禁将手脚伸进被吊构件的空隙内或在被吊构件上作业。
9、 电杆起立离地后，应对各吃力点做一次全面检查，确无问题后，再继续起立。
10、 新立电杆在杆基未完全牢固以前，严禁攀登。上杆前，应先检查登杆工具，如脚扣、升降板、安全带、梯子等是否完整牢靠。
11、 在杆塔上工作，必须使用安全带和戴安全帽。安全带应系在电杆及牢固的构件上，应防止安全带从杆顶脱落或被锋利物伤害。系安全带后必须检查扣环时候扣牢，转位时不得失去安全带保护
5.2. 2变压器安装：
（1） 变压器在装卸、就位的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（2） 变压器就位移动时，应缓慢移动，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。
（3）将变压器安装在支架上，并用热镀锌螺栓固定牢固。
（4）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固，外壳干净。

5.3过渡措施：
无。
5.4工程所需作业指导书
序号
作业指导书名称
编号
备注
1
钢筋混凝土电杆组立安装作业指导书
DLGT-02

2
横担、金具及绝缘子安装作业指导书
PWJX−01

3
导、地线展放作业指导书
PWJX−03

4
紧线作业指导书
PWJX−05

5
金具及附件连接安装作业指导书
PWJX−06

6
跌落式熔断器安装作业指导书
HWDQSB-05

7
台架式电力变压器安装作业指导书
DLBYQ-04

8
户外避雷器安装作业指导书
HWDQSB-04

6 安全措施
6.1主要危险点及预控措施
序号
作业
内容
危害
类别
危险点分析
防范措施
危险点控制监督人
1
跨越公路撤线、放紧线
人员
伤害
撤线、放紧线时，导线击伤过路行人
（1） 在道路旁工作，工程范围设置安全围栏，将过路的行人、车辆与工作区隔开，
在施工范围的公路两端50m外设警告牌

周新文
6.2. 文明施工及环境保护
6.2.1．文明施工
(1)施工现场整洁、有序，做到“工完、料净,场地清”。
(2)施工人员服装整齐，配戴胸卡上岗。
(3)现场材料摆放整齐，各类标识清晰。
(4)各种警告标志齐全、醒目。
(5)每个作业面均做到“工完、料尽、场地清”，工程完工，场地清理干净。

6.3所需安全施工作业票清单
序号
作业指导书名称
编号
备注
1
钢筋混凝土电杆组立安全施工作业票
DLGT-02-01/01

2
横担、金具及绝缘子安装安全施工作业票
PWJX−01-01/01

3
导、地线展放安全施工作业票
PWJX−03-01/01

4
紧线安全施工作业票
PWJX−05-01/01

5
金具及附件连接安装安全施工作业票
PWJX−06-01/01

6
跌落式熔断器安装安全施工作业票
HWDQSB-05-01/01

7
台架式电力变压器安装安全施工作业票
DLBYQ-04-01/01

8
户外避雷器安装安全施工作业票
HWDQSB-04
