水电内业资料全套范本目录.doc

水电内业资料全套范本目录
第一部分 通用资料
一、水电现场质量管理制度-------------------------------------------------------------12
一、水电施工工艺标准（企业标准）-------------------------------------------------18
一、水电分部工程施工组织设计（或施工方案）----------------------------------83
二、施工组织设计（方案）报审表----------------------------------------------------91
三、主要施工人员登记表（后附岗位证复印件）----------------------------------92
四、特殊工种人员登记表（后附操作证复印件）----------------------------------95
五、设计变更记录-------------------------------------------------------------------------98
六、工程洽商记录-------------------------------------------------------------------------99
七、图纸自审记录------------------------------------------------------------------------101
八、图纸会审记录------------------------------------------------------------------------102

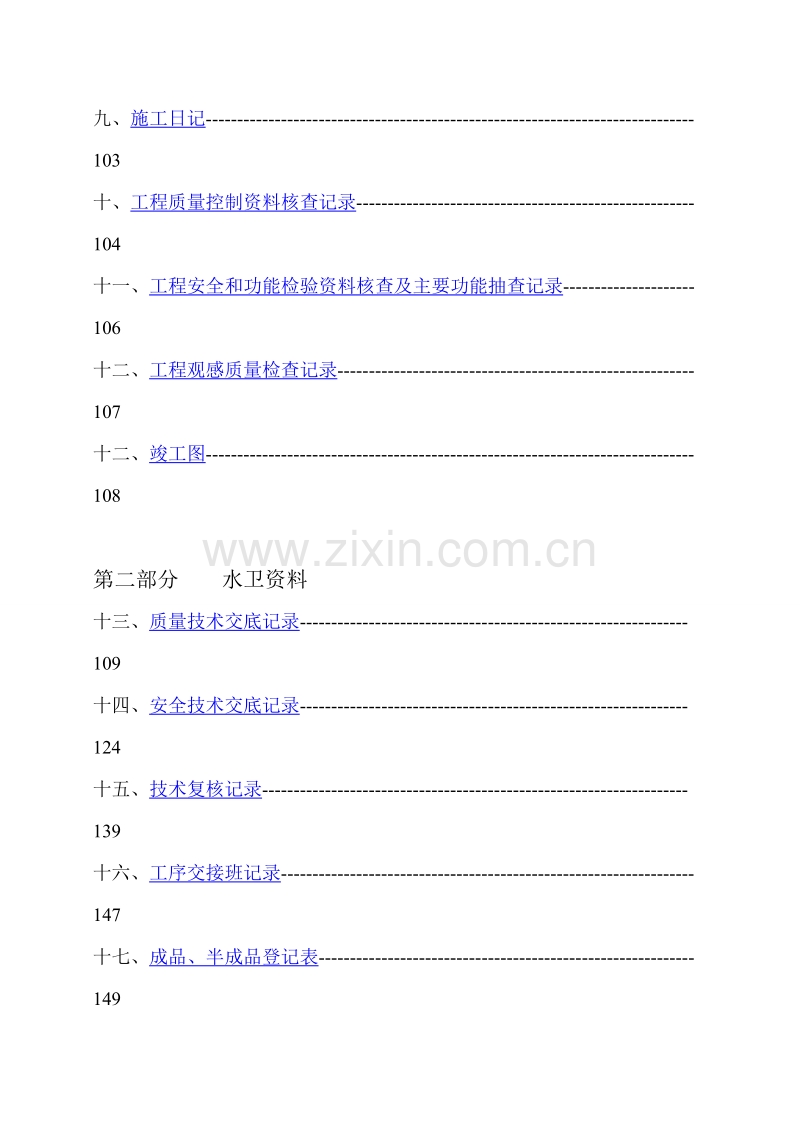

九、施工日记------------------------------------------------------------------------------103
十、工程质量控制资料核查记录------------------------------------------------------104
十一、工程安全和功能检验资料核查及主要功能抽查记录---------------------106
十二、工程观感质量检查记录---------------------------------------------------------107
十二、竣工图------------------------------------------------------------------------------108

第二部分 水卫资料
十三、质量技术交底记录--------------------------------------------------------------109
十四、安全技术交底记录--------------------------------------------------------------124
十五、技术复核记录--------------------------------------------------------------------139
十六、工序交接班记录------------------------------------------------------------------147
十七、成品、半成品登记表------------------------------------------------------------149
十八、隐蔽工程验收记录---------------------------------------------------------------151
二十、工序质量报验申请表------------------------------------------------------------157
二十一、工程材料/构配件/设备报审表----------------------------------------------168
二十二、水卫管材/管件进场抽样检查记录-----------------------------------------172
二十二、排水系统通水能力试验记录------------------------------------------------173
二十三、排水管道灌水试验记录------------------------------------------------------174
二十四、管道、设备强度及严密性试验记录---------------------------------------175
二十五、阀门强度及严密性试验记录------------------------------------------------176
二十六、系统清洗记录------------------------------------------------------------------177
二十七、排水管道通球试验记录------------------------------------------------------178
二十八、水卫材料合格证(或检验记录)统计表（后附合格证）----------------181
二十九、建筑给水排水分部工程质量验收记录-----------------------------------183
1室内给水系统子分部工程质量验收记录----------------------------------------184
1-1给水管道及配件安装分项工程质量验收记录-------------------------------185
1-1-1给水管道及配件安装检验批质量验收记录--------------------------------186
1-2室内消火栓系统安装分项工程质量验收记录-------------------------------188
1-2-1室内消火栓系统安装检验批质量验收记录--------------------------------190
1-3给水设备安装分项工程质量验收记录----------------------------------------192
1-3-1给水设备安装检验批质量验收记录----------------------------------------193
2室内排水系统子分部工程质量验收记录---------------------------------------195
2-1排水管道及配件安装分项工程质量验收记录------------------------------196
2-1-1排水管道及配件安装检验批质量验收记录------------------------------197
2-2雨水管道及配件安装分项工程质量验收记录-----------------------------198
2-2-1雨水管道及配件安装检验批质量验收记录------------------------------199
4卫生器具安装子分部工程质量验收记录--------------------------------------200
4-1卫生器具及给水配件安装分项工程质量验收记录------------------------201
4-1-1卫生器具及给水配件安装检验批质量验收记录------------------------202
4-2卫生器具排水管道安装分项工程质量验收记录--------------------------204
4-2-1卫生器具排水管道安装检验批质量验收记录---------------------------205
6室外给水管网子分部工程质量验收记录--------------------------------------207
6-1室外给水管道安装分项工程质量验收记录--------------------------------208
6-1-1室外给水管道安装检验批质量验收记录---------------------------------209
6-2消防水泵接合器及室外消火栓安装分项工程质量验收记录-----------------211
6-2-1消防水泵接合器及室外消火栓安装检验批质量验收记录-----------------212
6-3管沟及井室施工分项工程质量验收记录-----------------------------------214
6-3-1管沟及井室施工检验批质量验收记录------------------------------------215
7室外排水管网子分部工程质量验收记录--------------------------------------217
7-1排水管道安装分项工程质量验收记录--------------------------------------218
7-1-1排水管道安装检验批质量验收记录---------------------------------------219
7-2排水管沟与井池分项工程质量验收记录------------------------------------221
7-2-1排水管沟与井池检验批质量验收记录------------------------------------222

第三部分 电气资料
三十一、质量技术交底记录---------------------------------------------------------224
三十二、安全技术交底记录----------------------------------------------------------248
三十三、技术复核记录----------------------------------------------------------------272
三十四、工序交接班记录-------------------------------------------------------------276
三十五、成品、半成品登记表-------------------------------------------------------279
三十六、隐蔽工程验收记录----------------------------------------------------------281
三十七、工序质量报验申请表-------------------------------------------------------291
三十八、工程材料/构配件/设备报审表--------------------------------------------308
二十二、电气管材/管件进场抽样检查记录---------------------------------------320
三十九、设备开箱检查记录----------------------------------------------------------321
四十、兆欧表、接地表检定证书----------------------------------------------------322
四十一、接地电阻测试记录----------------------------------------------------------323
四十三、低压电气装置试电检查记录----------------------------------------------324
四十四、低压电气设备、线路绝缘电阻测试记录-------------------------------325
四十五、电气材料合格证统计表（后附合格证）-------------------------------326
四十六、建筑电气分部工程质量验收记录----------------------------------------332
1室外电气子分部工程质量验收记录--------------------------------------------333
1-1架空线路及杆上电气设备安装分项工程质量验收记录-----------------334
1-1-1架空线路及杆上电气设备安装检验批质量验收记录------------------335
1-2变压器、箱式变电所安装分项工程质量验收记录-----------------------336
1-2-1变压器、箱式变电所安装检验批质量验收记录------------------------337
1-3成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装分项工程质量验收记录-338
1-3-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录-339
1-4电线、电缆导管和线槽敷设分项工程质量验收记录---------------------340
1-4-1电线、电缆导管和线槽敷设检验批质量验收记录----------------------341
1-5电线、电缆穿管和线槽敷设分项工程质量验收记录---------------------342
1-5-1电线、电缆穿管和线槽敷设检验批质量验收记录----------------------343
1-6电缆头制作、导线连接和线路电气试验分项工程质量验收记录------344
1-6-1电缆头制作、导线连接和线路电气试验检验批质量验收记录-------345
1-7建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装分项工程质量验收记录-------346
1-7-1建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装检验批质量验收记录-------347
1-8建筑照明通电试运行分项工程质量验收记录------------------------------348
1-8-1建筑照明通电试运行检验批质量验收记录-------------------------------349
1-9接地装置安装分项工程质量验收记录---------------------------------------350
1-9-1接地装置安装检验批质量验收记录---------------------------------------351
2变配电室子分部工程质量验收记录--------------------------------------------352
2-1变压器、箱式变电所安装分项工程质量验收记录------------------------353
2-1-1变压器、箱式变电所安装检验批质量验收记录------------------------354
2-2变配电室成套高压开关柜、屏、台安装分项工程质量验收记录---------355
2-2-1变配电室成套高压开关柜、屏、台安装检验批质量验收记录----------356
2-3裸母线、封闭母线、插接式母线安装分项工程质量验收记录--------357
2-3-1裸母线、封闭母线、插接式母线安装检验批质量验收记录---------358
2-4电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录--------------359
2-4-1电缆沟内和电缆竖井内电缆敷设检验批质量验收记录---------------360
2-5电缆头制作、导线连接和线路电气试验分项工程质量验收记录-----361
2-5-1电缆头制作、导线连接和线路电气试验检验批质量验收记录------362
2-6接地装置安装分项工程质量验收记录--------------------------------------363
2-6-1接地装置安装检验批质量验收记录----------------------------------------364
2-7避雷引下线和变配电室接地干线敷设分项工程质量验收记录---------365
2-7-1避雷引下线和变配电室接地干线敷设检验批质量验收记录----------366
3供电干线系统子分部工程质量验收记录---------------------------------------367
3-1裸母线、封闭母线、插接式母线安装分项工程质量验收记录---------368
3-1-1裸母线、封闭母线、插接式母线安装检验批质量验收记录----------369
3-2桥架安装和桥架内电缆敷设分项工程质量验收记录---------------------370
3-2-1桥架安装和桥架内电缆敷设检验批质量验收记录----------------------371
3-3电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录---------------372
3-3-1电缆沟内和电缆竖井内电缆敷设检验批质量验收记录-------=-------373
3-4电线、电缆导管和线槽敷设分项工程质量验收记录---------------------374
3-4-1电线、电缆导管和线槽敷设检验批质量验收记录----------------------375
3-5电线、电缆穿管和线槽敷线分项工程质量验收记录---------------------376
3-5-1电线、电缆穿管和线槽敷线检验批质量验收记录----------------------377
3-6电缆头制作、导线连接和线路电气试验分项工程质量验收记录------378
3-6-1电缆头制作、导线连接和线路电气试验检验批质量验收记录------379
4电气动力子分部工程质量验收记录-----------------------------=--------------380
4-1成套配电箱,控制柜(屏,台)和动力,照明配电箱(盘)安装分项工程质量验收记录--------381
4-1-1成套配电箱,控制柜(屏,台)和动力、照明配电箱(盘)安装检验批质量验收记录------382
4-2低压电动机、电加热器及电动执行机构检查接线分项工程质量验收记录---383
4-2-1低压电动机、电加热器及电动执行机构检查接线检验批质量验收记------384
4-3低压电气动力设备试验和试运行分项工程质量验收记录---------------385
4-3-1低压电气动力设备试验和试运行检验批质量验收记录---------------386
4-4电缆桥架安装和桥架内电缆敷设分项工程质量验收记录----------------387
4-4-1电缆桥架安装和桥架内电缆敷设检验批质量验收记录----------------388
4-5电线导管、电缆导管和线槽敷设分项工程质量验收记录----------------389
4-5-1电线导管、电缆导管和线槽敷设检验批质量验收记录----------------390
4-6电线、电缆穿管和线槽敷线分项工程质量验收记录----------------------391
4-6-1电线、电缆穿管和线槽敷线检验批质量验收记录----------------------392
4-7电缆头制作、接线和线路绝缘测试分项工程质量验收记录-------------393
4-7-1电缆头制作、接线和线路绝缘测试检验批质量验收记录-------------394
4-8开关、插座、风扇安装分项工程质量验收记录----------------------------395
4-8-1开关、插座、风扇安装检验批质量验收记录-----------------------------396
5电气照明安装子分部工程质量验收记录----------------------------------------397
5-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装分项工程质量验收记录--398
5-1-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录--399
5-2电线、电缆导管和线槽敷设分项工程质量验收记录----------------------400
5-2-1电线、电缆导管和线槽敷设检验批质量验收记录----------------------401
5-3电线、电缆穿管和线槽敷线分项工程质量验收记录----------------------402
5-3-1电线、电缆穿管和线槽敷线检验批质量验收记录----------------------403
5-4槽板配线分项工程质量验收记录----------------------------------------------404
5-4-1槽板配线检验批质量验收记录----------------------------------------------405
5-5钢索配线分项工程质量验收记录----------------------------------------------406
5-5-1钢索配线检验批质量验收记录----------------------------------------------407
5-6电缆头制作、导线连接和线路电气试验分项工程质量验收记录-------408
5-6-1电缆头制作、导线连接和线路电气试验检验批质量验收记录-------409
5-7普通灯具安装分项工程质量验收记录---------------------------------------410
5-7-1普通灯具安装检验批质量验收记录----------------------------------------411
5-8专用灯具安装分项工程质量验收记录---------------------------------------412
5-8-1专用灯具安装检验批质量验收记录----------------------------------------413
5-9插座、开关、风扇安装分项工程质量验收记录--------------------------------414
5-9-1插座、开关、风扇安装检验批质量验收记录--------------------------------415
5-10建筑照明通电试运行分项工程质量验收记录-----------------------------416
5-10-1建筑照明通电试运行检验批质量验收记录------------------------------417
6备用和不间断电源安装子分部工程质量验收记录---------------------------418
6-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装分项工程质量验收记录--419
6-1-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录--420
6-2柴油发电机组安装分项工程质量验收记录----------------------------------421
6-2-1柴油发电机组安装检验批质量验收记录----------------------------------422
6-3不间断电源的其他功能单元安装分项工程质量验收记录---------------423
6-3-1不间断电源的其他功能单元安装检验批质量验收记录----------------424
6-4裸母线、封闭母线、插接式母线安装分项工程质量验收记录----------425
6-4-1裸母线、封闭母线、插接式母线安装检验批质量验收记录----------426
6-5电线、电缆导管和线槽敷设分项工程质量验收记录---------------------427
6-5-1电线、电缆导管和线槽敷设检验批质量验收记录----------------------428
6-6电线、电缆穿管和线槽敷线分项工程质量验收记录---------------------429
6-6-1电线、电缆穿管和线槽敷线检验批质量验收记录---------------------430
6-7电缆头制作、导线连接和线路电气试验分项工程质量验收记录------431
6-7-1电缆头制作、导线连接和线路电气试验检验批质量验收记录------432
6-8接地装置安装分项工程质量验收记录---------------------------------------433
6-8-1接地装置安装检验批质量验收记录----------------------------------------434
7防雷及接地安装子分部工程质量验收记录------------------------------------435
7-1接地装置安装分项工程质量验收记录---------------------------------------436
7-1-1接地装置安装检验批质量验收记录----------------------------------------437
7-2避雷引下线和变配电室接地干线敷设分项工程质量验收记录---------438
7-2-1避雷引下线和变配电室接地干线敷设检验批质量验收记录----------439
7-3建筑物等电位连接分项工程质量验收记录---------------------------------440
7-3-1建筑物等电位连接检验批质量验收记录----------------------------------441
7-4接闪器安装分项工程质量验收记录------------------------------------------442
7-4-1接闪器安装检验批质量验收记录------------------------------------------443
附图：水电配合土建进行预埋阶段的工序安排框图--------------------------444
附录：《建筑工程施工质量验收统一标准》(GB50300-2001)最新配套表格----445

安装工程
现场质量管理制度

福建省建筑工程有限公司

第一章、质量目标及经济责任

由各施工员负责完成的施工项目，要求质量等级不低于土建工程所达到的质量等级。
1、安装工程项目质量等级被核定为不合格的，由公司处于工程造价的5%～30%的行政罚款，公司保留进步向该安装工程项目承包者追究边带民事责任的权利。
2、安装工程项目因工期拖延或验收手续不齐被甩项验收时，公司
有权责成限期验收，并处于1000元以上5000元以下的行政罚款。
3、安装工程项目因工程质量总是被行主管部门罚款，公司将就本事项另行处于该罚款的1—2倍的相应处罚。
4、安装工程项目因分部质量等级评定达到优良等级现时影响单位工程项目的质量等评优时，由公司处于工程造价的3%～5%的行政罚款。
5、行业主管部门年检或抽检，安装工程项目受市级以上表彰的，由公司奖励1000元。
6、公司季度检查或年终和质量检查时，发现内业资料严惩短缺，质保资料不齐全的，由公司处于500～2000元罚款。
7、安装工程项目竣工验收评定质量等级时，一个分部达到市级优良等级奖励1000元，两个以上分部质量等级达到市级优良等级时，奖励3000元。
第二章 质量保证资料管理制度
质量保证资料是评定单位工程质量等级的基础，是反映工程内在质量的主要凭证，亦是反映施工企业内部质量保证体系和施工管理水平的主要改度之一。各项质量保证资料的具体要求一律执行闽建料039号文颁发的《福建省建筑安装工程单位工程质量保证资料核查统一规定》为依据。工地施工员负责资料的收集、整理、保管和归档。
一、建筑电气安装工程
（一） 主要设备、合格证
1、据目前的管理水平，规定所有的电气设备，材料及 构件都应有合格证尚有困难。为此，本公司电气设备、材料及重要配件必须有出厂合格证或技术质量鉴定文件。
2、电气设备、材料及构配件出厂合格证，一般应具有该产品的型号、规格、容量、额定电流、短路阻抗、接线组、绝缘等级生产厂家、生产日期、批量、试验编号、技术标准号等内容。
主要电气设备是指油断路器、空气断路器、电抗器、电容器、避雷器、熔断器、互感器、隔离开关、负荷开关等高压电器、高压开关柜（盘）低压配电屏（盘）、控制盘（箱）、电力变压器、电机、照明配电箱、空气开关、漏电保护器等。电气设备铭牌上的技术参数是安装、调试使用的依据，因此电气设备必须有铭牌。
主要电气材料是指绝缘子，绝缘油，电缆、电缆桥架、线槽线材管材，避雷装置用的型钢、开关、护座、装饰灯具和电气绝缘材料等。
凡不符合国家现行技术标准（包括国家标准、部颁标准、地方标准的设备、材料及构配件严禁在工程上作用。
（2） 制性管理的电工产品（包括进口）必须符合国家技术
监督局（技监局发[1992]438号文《关于对实施安全认证的电产品进行强制性监督管理的通知》的规定，取得安全认证并按要求按要求使用安全认证标志（长城标志），方可在工程上使用。
首批实施安全认证的电气产品（工程上使用）有：漏电电流动作保护器（漏电保护、漏电断电器、漏电断路器、漏电保护插头插座、组合式漏电保护器等）、DZ15等系例塑壳式断路器、家用及类似场所用断路器、额定电压450/750V、及以下橡皮绝缘电线电缆、额定电压450/750V及以下聚氯乙烯绝缘电线电缆及屏蔽电线、电风扇、房间空调器等。
第二批实施安全认证的电工产品（工程上使用）有：低村空气式隔离器、开关、隔离开关和熔断器组合电器、接触器和电动机起动器、交（直）流断路器、控制电路电器和开关元件、电工用隔离变压器和安全隔离变压器、家用和类似插座和固定装置开关、电气装置件暗装面板，嵌入式灯具、可移式灯具、荧光灯用镇流器、荧光灯用交流电子电子镇流器、荧光灯用启动器、荧光灯灯座和启动器座、普通照明灯泡、螺口灯座、插口灯座等。
（3）、塑料管、塑料线槽及其配件的耐火及防延燃性必须符合要求。塑料制品属炭氢化合物，常以氯指数（0.1）作为材料耐燃烧性能的重要指标：

氧 气 流 量
0. 1= ━━━━━━━━ 100
氧气流量+氮气流量

氧指数越高，表明材料的阻烯性和耐火性能越好。可烯性材料和阻烯性材料的氧指数的临界值为26。条文中氧指数不低于27是低要求。目前国内生产的塑料管、塑料线槽氧指数一般均在30以上。
层前工程中应采用聚氯乙烯阻烯型塑料管。现场燃烧检查方法一般可抱塑料管、塑料线槽放在火源上燃烧，然后离开火源1—25内熄灭者为阻燃型材料，继续燃烧者为可燃性材料。
（4）、建筑弱电是电是建筑电气的重要组成部分。弱电系统的设备，部件及材料必须采用符合国家和行业现行有关技术标准的定型产品，系统选用的各种配套设备的性能及技术要求应协调一致。定型产品是指有生产许可证且已形成工业批量生产，并经鉴定的合格产品，作为科研成果的产品，未经鉴定不得在系统工程中使用。
（5）、要特别注意一些粗制滥造的次等产品，虽有合格证，但实质上是不合格产品。因此，现场施工技术管理人员与检查合格证的基础上，在安装前应做到现场的设备开箱检查和材料质量检验工作，以便发现设备、材料有否存在缺陷和问题，其型号、规格、材质等技术性能及外观质量是否符合设计要求和施工规范规定。
设备开箱检查应根据设计施工图和装箱清单，核查产品合格证、检查记录、说明书和必要的原理图、接线图以及其它技术文件是否齐全；核对电气设备的型号、规格及其它参数是否符合设计要求；核对全部零件、部件、附件是否齐全；检查电气设备外观是否有锈蚀及机械损伤，件是否清洁，有无裂纹和伤痕，制动部分是否灵活、准确，开关控制经的触是否有足够的压力，接触是否良好，铁芯表面是否清洁，有无锈蚀等。若对设备内在质量有怀疑时应解体检查。
材料质量检验应建设照设计施工图，检查产品合格证、检验记录是否齐全；核对其型号、规格及其它技术参照是否符合设计要求和产品技术标准；检查其表现质量是否存在缺陷。
若对工程中使用的设备、材料及构配件的质量有异议时，施工单位应按规定送法定检测部门检验、测试及鉴定，合格后方可安装。
（6）、建设单位不得强行为施工单位提供设备、材料及构配件）的确工程所需情况下，工程项目部应与建设单位办理现场鉴证等有关手续，明确质量责任施工方有权拒绝，而且必须拒绝使用建设单位提供的不合格设备，材料及构配件。
（7）、同型号、规格、材料，一般应根据施工计划、工程进度，有计划地分批采购，不宜另星采购，而且一般应采用现一生产厂家的产品。若同某些客观原因，造成不同批采购，且不能满足是现一生产厂家产品的需求时，不同生产厂家的产品均应提供合格证。设备的合格证者只能证明本台设备是否合格，要求每台设备均应提供合格主。
（8）、把所使用 的设备、材料及构件的合格主或技术质量鉴定文件进行分类整理，逐一编号，一般编顺序依次为设备、构配件、材料。同品种、同一型号就依次按规格顺序排列。
（二）、电气设备试验调整记录
（1）、电气设备在试运行前，必须进行试验和调整，以判断电气设备在运输、交接过程虽否遭到损坏或发生变化，进而根据全面的试验报告作综合性的分析判断，以决定电气设备能否投入试运行。
目前我公司承揽的电气安装工程调整项目主要包括电压为60-1200V断路器、隔离开关、刀开关、转换开关、熔断器、组合电气、接触器电动机起动器、控制器、电器、程开关电阻器京戏阴器、电磁铁、熔断器、住宅电器、漏电保护器及消防电气设备等。
电气设备试验调整项目和标准应符合《电气装置安装工程电气设备交接试验标准》GB50150-91规定。
（2）、低村线路、低压电气和照明器具试电检查主要包括动力系统、照明系统、建筑弱电系统的电力线路和照明配电箱内和各个低压电器器件、电度表及照明灯具、开关插座等。试电检查均应在各单体设备器件和器具经过试验，调整合格以及设备、器件、线路绝缘电阻测试合格证，方可进行。
由于线路可能发生折断，与设备、器件、器具的连接接触不良，以及线路接错误和设备、器件损坏等现象。因此，设备、器件、器具及线路安装完毕，应进行试电检查，即各路的线路、设备、器件（熔断器、自动开关、漏电保护器等）、器具（灯具、开关、插座、电风扇等）均试电检查。例如：自动能否通断；漏电保护器漏电状况下能否可靠动作，切作，切断电源；开关能否切断相线及退断情况，插座接线是否正确（相线接在面对插座的面孔端子上，零线接店面对插座的左孔端子上，保护线接在插座孔端子上）及其线路中工作零线车保护线是否混接错接；灯具是否正常发光；电度表转盘能否旋转，计量是否准确；线路中的相线与中性是否接错，接地线（或保护线）是否漏接或不可靠；配线与设备、器件、器具的接线是否接触良好等等。对于检查过程中发现的问题应采取措施及时处理结论应明确，记录应实。
果建筑弱电专业安装工程由弱电专业安装队伍施工，其试验（调 整）报告（记录）和设备系统联运试运行记录等“质保资料”在工程结束后就及时整理，并移交到工程总承包施工单位或建设单位，并与电气分部工程“质保资料”归档装订
