某小区智能化系统设计方案.doc

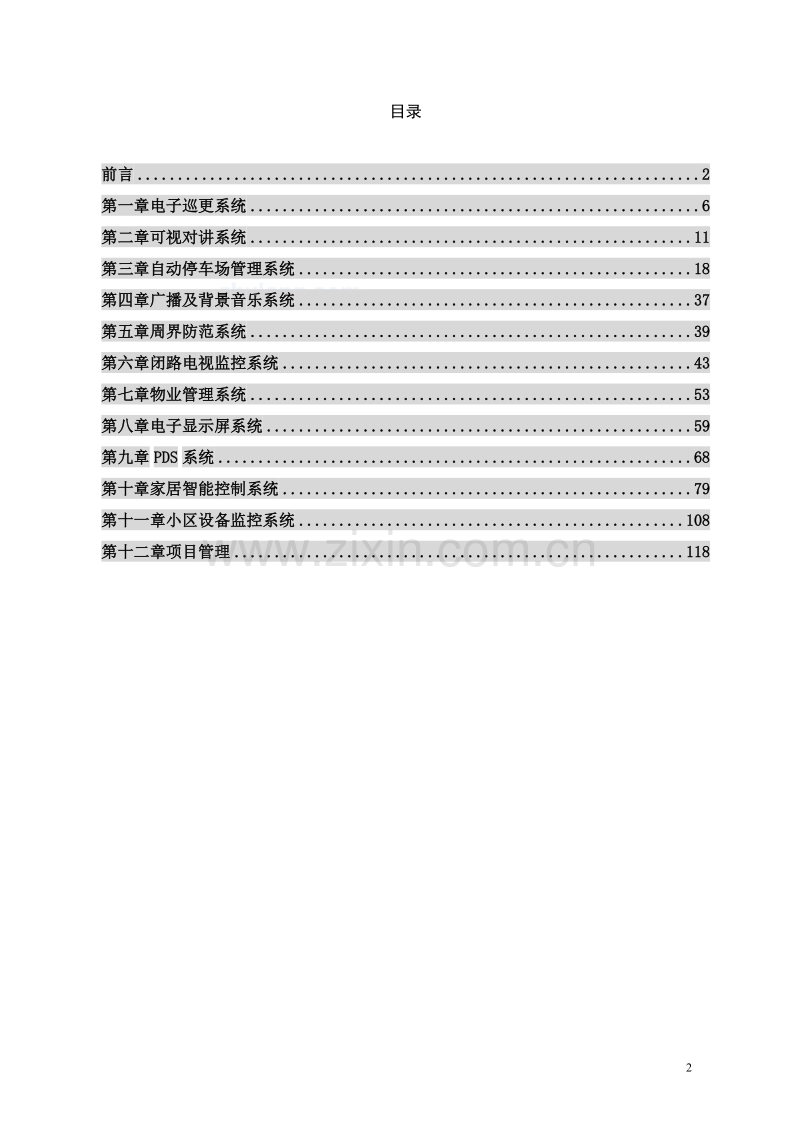

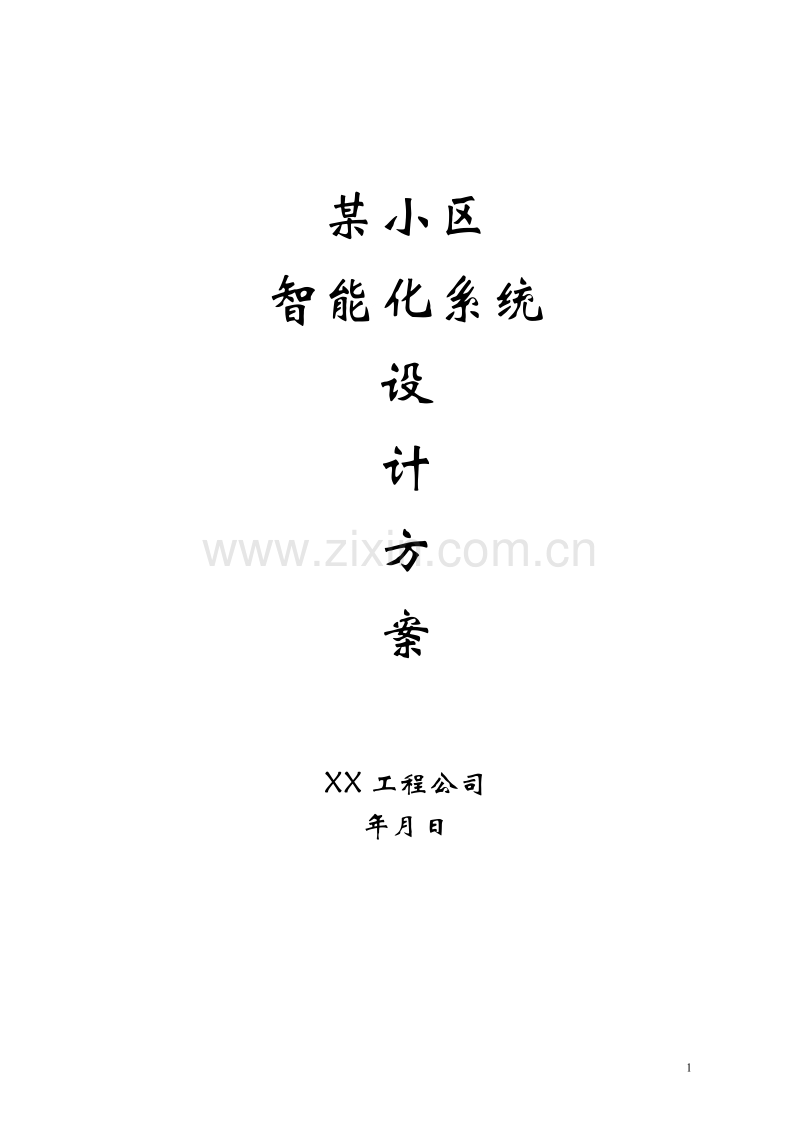

1 某小区 智能化系统 设 计 方 案 XX 工程公司 年月日 2 目录 前言前言 .2 2 第一章电子巡更系统第一章电子巡更系统 .6 6 第二章可视对讲系统第二章可视对讲系统 .1111 第三章自动停车场管理系统第三章自动停车场管理系统 .1818 第四章广播及第四章广播及背背景景音音乐系统乐系统 .3737 第五章周界防第五章周界防范范系系统统 .3939 第六章闭路电第六章闭路电视视监监控系统控系统 .4343 第七章物业管理系统第七章物业管理系统 .5353 第八章电子显示屏系统第八章电子显示屏系统 .5959 第九章第九章 PDSPDS 系统系统 .6868 第十章家居智能控制系统第十章家居智能控制系统 .7979 第十一章小区设备监控系统第十一章小区设备监控系统 .108108 第十二章项目第十二章项目管管理理 .118118 3 前言前言 1.智能小区的概念 智能小区其实是智能大厦、智能住宅和国内小区特点相结合而衍生出来的。随着自 动控制技术、计算机技术、通讯技术的高速发展及其在建筑领域的应用，具有传统控制 方式的大厦，从简单的综合布线、计算机网络，发展到整个弱电系统的集成，3A、5A 型 的智能大厦在国内不胜枚举。而智能住宅的概念源于美国，美国的智能住宅发展是最为 迅猛的。继美国之后，欧洲、日本、新加坡等国家住宅智能化也得到了飞速发展。在我 国，智能住宅这一概念推广较晚，但其发展的速度也很快，由于国内的住宅产业的特殊 性，智能小区取代了智能住宅的概念，全国已建立了一些具有一定智能化功能的住宅和 住宅小区。 随着智能化技术从大厦走向小区，迈进千家万户，智能小区的内涵也在不断地丰富 和发展。那么达到一个什么样的标准或模式才可以称得上智能化小区或智能化家庭呢?最 近国家建设部住宅产业化办公室提出了关于住宅小区智能化的基本概念，即：“住宅小 区智能化是利用 4C(即计算机、通讯与网络、自控、IC 卡)技术，通过有效的传输网络， 将多元信息服务与管理、物业管理与安防、住宅智能化系统集成，为住宅小区的服务与 管理提供高技术的智能化手段，以期实现快捷高效的超值服务与管理，提供安全舒适的 家居环境” 。 2.智能小区的功能 智能小区的智能化系统功能设置，一般应该根据市场定位的不同（是中档还是高档？ ）对于智能小区安防和通讯网络是首先要考虑的问题。对于智能化大厦的功能，多数人 们都比较熟悉。对于住宅小区，它的智能化并不是简单地将智能大厦中的一些功能应用 进来，这并不能完全满足其要求。住宅有其特殊的方面，它需要将住宅内越来越多的设 备，系统统筹管理，使其能具备智能化的功能，从而达到和创造舒适健康的环境，具备 高度的安全性，具有良好的通信功能，包括语音、文字、图像的传输。因此，智能化小 区最突出的特点就是信息服务，服务功能主要包括方便的管理、高效的监控和先进的通 信方式。信息服务突出体现在计算机网络上，这对小区网络的硬件建设提出了要求，其 实信息服务也就是大家常常听到的“数字化家园” 、 “数字家庭”要体现的核心服务。 小区产品实现功能的方式，一般都是在小区内建立智能控制网络，利用此网络来实 现家庭智能化和小区智能设备的集中监控，核心产品是家庭控制器。 4 智能小区是以家庭为单位，每个家庭在智能化后形成智能住宅，智能住宅是将家庭 中各种与信息相关的通讯设备、家用电器和家庭安防装置，通过家庭总线连接到构建的 智能控制网络上进行集中的或异地的监视、控制和家庭事务性管理，并保持这些家庭设 施与住宅环境的和谐与协调。这些功能都是通过家庭控制器来实现的，家庭控制器通过 智能控制总线系统提供各种服务功能，能和住宅以外的外部世界相连接。所以说家庭控 制器既是智能住宅的核心，又是小区智能管理网络系统的“大脑” 。 3.智能小区的发展 智能小区作为先进的新生事物，得到了方方面面的支持，使得它得以飞速发展。随 着智能小区的基本定义的内涵的扩展和延伸，智能小区市场在建设部等政府部门的支持 下，在集成商、开发商、供货商，以及各种媒体的宣传推动下，已经从无序到规范，从 低迷到上扬。 目前，各地房地产开发商对智能小区建设倍加青睐，有其深刻的市场因素。智能化 住宅和智能小区建设市场的火爆是一种市场行为，必将进一步被市场所认同。政府的正 确引导将有利于智能小区建设的规范化和科学化。 应该说，智能小区的出现不仅是智能大厦的智能化技术在住宅小区中的简单应用， 同时也是与国内房地产业的火暴和特点相结合的产物。随着智能化小区的迅速发展，各 界人士纷纷加入了推进小区智能化发展的行列：系统集成商走在了最前列，他们拿出在 智能大厦工程中的经验和技术，提出了种种小区智能化的方案，并投入很大力量进行小 区产品的开发。各种新闻媒体也在集成公司的开发热忱感召下，纷纷对小区智能化进行 报道和宣传。当然最重要的是政府职能部门如建设部、住宅产业办等强有力的支持，近 几年也出台了关于小区智能化相关的政策、法规和规范，虽然有些还在摸索、完善中， 但是正是他们强有力的支持，才形成了今天小区市场的火暴局面。房地产开发商在其中 也起到了很大的作用，但是他们属于被动式的，开始阶段大家都在观望，在了解到小区 智能化的种种好处后，物业公司和小区住户及前面提到的集成公司、新闻媒体和政府部 门给房地产开发商施加了很大压力，在这种情况下，开发商们不得不尝试着做上几个简 单的智能化系统，如可视对讲系统、停车场管理系统等，没想到却带来了可观的经济效 益和社会效益，于是作为主角他们进入小区智能化中来了。 4.智能小区的前景 5 “到 2010 年，我国住宅建设将有 80 亿平方米的空间。近期将以中低档住房建设为 主。届时住房困难户和住房空闲率不超过 5%。 ”这是全国人大常委会副委员长、国家自 然科学基金会管理科学部主任成思危日前在第五届亚洲房地产学会年会上，对中国未来 住宅建设作出的最新估计。他的推算建立在未来十年我国住宅建设速度保持在年增长率 9.4%的基础上：1997 年我国城镇人口总计 36989 万人，按户均 3.19 人计算，约有 1.2 亿个家庭，城市化率 30.1%。若到 2010 年时我国人口为 14 亿，城市化率为 40%，人均住 房面积为 15 平方米估算，则需住房面积 84 亿平方米，扣除 1997 年底我国实有住房面积 36 亿平方米，并考虑年平均更新率为 2.5%，则需要在 1998 年至 2010 年 13 年间，建设 住房面积 80 亿平方米。住宅建设量大面广，至今仍呈上升趋势，而且这个上升趋势还将 持续三、四十年。从上面的统计数字可以看出，从 2001 年至 2010 年 10 年期间，平均每 年建设住宅建筑面积 3.35 亿平方米，按照每套住房建筑面积 100 平方米计算，那么每年 建成城市住宅将达到 335 万套，那么今后每年智能小区的市场空间将达到 16.7550.25 亿元人民币，而随着住房体制改革的不断深入及人们对住宅环境要求的不断提高，该数 值还将大幅度提高。 5.智能小区，三分天下 从前面的分析来看，智能小区市场正处于一种多种技术应用、多家小区开发公司、 多种小区产品错综复杂的状态下，没有一家公司敢拍着胸脯说， “我们的小区产品是最好 的！”群龙无首，是对国内小区市场最好的概括。根据我们几年智能大厦的工程实践经 验和智能小区产品开发经验，对于目前智能小区产品市场群雄割据的局面三分天下： a从技术路线上划分 从技术路线上来看，主要包括 LonWorks 现场总线技术、RS485 总线技术、HFC-光纤 同轴混合网络技术、TCP/IP 协议、电力线载波传输、无线技术等等。根据我们工程实践 的经验和智能技术发展的趋势来看，智能建筑系统集成是智能建筑发展的一个标志，系 统集成标志着建筑物已从单功能、单系统开始向多功能、多系统、综合性建筑物方向发 展。多厂商、自成体系的系统只有通过相互之间留有的接口来实现统一的管理，系统开 放，协议统一，在一个技术平台下对建筑物功能进行总体规划，统一实施，将是系统集 成的最高境界。这就要求建立统一的技术平台，实现各子系统集中的管理和控制，以 LonWorks 技术为代表的现场总线技术必将主导统一平台的潮流。信息服务已经成为智能 小区最重要的服务方式之一，网络的建设就显得非常重要，如何把局域网同控制网络统 6 一起来，让小区住户所享有的不仅仅是生活和电子商务方面的服务，更重要的是实现让 小区住户在互联网上监控家中的一切，显然利用 TCP/IP 协议可以解决这个问题，这种技 术无疑又占据了一块江山；小区住户不希望自己家里像蜘蛛网一样，开发商和集成商也 不想在布线上劳神，于是无线技术挺身而出。朗讯公司早已推出了 WaveLAN 技术，解决 这个问题，蓝牙技术（BlueToolth）近期也在国内蠢蠢欲动，一切迹象表明，无线技术 必将在将来占据最后一块江山。 所以，现场总线技术、TCP/IP 协议和无线技术将三分智能小区技术的天下。 b.从实现的功能上划分 智能化住宅和智能小区建设目标是向人们提供：“方便快捷的信息通信、安全舒适 的居住环境、高效便利的物业管理” 。尽管不同地区、不同档次的智能化住宅对智能化子 系统的要求会有些区别，但是由于它是一种商品，就有共性，有一种市场标准。建设部 已在全国住宅小区智能化技术示范工程建设大纲中对智能小区的“普及型” 、 “先进 型” 、 “领先型”作出明确规定。 这样归纳起来，小区所提供的功能服务可以三分之：居住安全、生活方便、信息灵 通。把“居住安全”放在首位是因为小区“以人为本” ，所以必须保证居住安全；物业管 理档次的高低直接影响到住户生活的方便程度，所以必须提高物业管理的水平；据统计 2535 岁这个年龄段的置业人员在迅速增多，而这些人士一般是 IT 行业的，互联网的知 识在这个年龄段是普及的，所以小区的信息服务是多么重要，这是真正意义上的服务。 智能小区发展到今天，速度快得使人无法预料，这也与计算机技术、通讯技术的飞速发 展有关。所以说，智能小区是一个发展的概念，在小区智能化高速发展的过程中，其格 局会有许多变化，但我们相信主流不会变。从技术角度来讲，要想在市场上长期应用， 要保证技术的先进性和互操作性，要保证协议的统一性和规范性，这样的技术产品才能 够占稳市场，并长期应用下去。 7 第一章电子巡更系统第一章电子巡更系统 1.1 系统概述 巡更管理要求巡更员持专门的巡更器按规定的巡更线路巡逻，每一个巡更点有一个 唯一的标识物，巡更员到达每一巡更点，用巡更器读取标识物的编号，记录编号和当前 时间。回到管理中心时通过电脑读取所有记录，并能将记录生成巡更报表。 根据住宅平面图,在巡更路线上进行巡更点布放。由保安或管理员携带巡更棒进行定 时巡访以作记录。并以此作为对巡逻员的考查和保证物业小区或管理对象的安全。 1.2 系统介绍 1.21 名词解释 巡检点：巡逻人员的巡逻到站点，必须具有地点标识装置； 巡检采集器：巡逻人员用于采集巡检点的装置，该装置必须具有实时时钟功能，如 巡更棒； 巡检传输器：将巡检采集器采集的数据发送给打印机或电脑的装置，如数据传输器； 巡检计划：对巡逻任务进行部署的方案； 巡检路线：巡检计划中的巡逻路线设定； 巡检记录：巡检传输器发送来的巡逻记录； 巡检报告：对巡检记录进行分析和整理而作出的报告。 122 人工巡逻管理 对巡逻人员的巡逻进行计划，巡逻人员定时、定路线进行巡逻并作相应记录。管理人 员对巡逻记录进行核查及评估，并将结果归整为相应的巡逻报告。 123 电子巡逻系统 利用计算机和其它电子技术来完成巡逻管理的计划、记录、核查、报告等工作。 124BCS 智能电子巡逻系统（SilverGuard） 利用碰触钮扣（iButton）技术和计算机及其通讯技术等开发的电子巡逻系统。 125BCS 智能电子巡逻系统的主要特性及功能 1251 耐用 1、 巡检点：采用全不锈钢封装的碰触存储钮扣，数据存储安全，抗破坏能力强 （防压、防挤、防折、防磁、防尘、防水、防静电等） ，适合各种环境安装。 2、 巡更棒：不锈钢巡更棒坚固耐用，可以抵抗从十英尺高的地方扔到水泥地上 8 的冲击。 1252 使用方便 警员手持不锈钢“巡更棒” ，巡检时只需轻轻一碰嵌在墙上的巡检钮扣，即把巡检时间、 地点等数据自动记录在“巡更棒”上。警员完成巡逻后，将“巡更棒”插入传输器，所 有巡逻情况自动下载至打印机或电脑，按照不同要求生成巡检报告。 1253 安装简单 巡检点安装无需连线，对环境无特殊要求。 1254 系统功能 3、 友好的软件界面； 4、 可定义无限个巡检计划； 5、 每个巡检计划可定义无限个巡检路线； 6、 无重复巡检点； 7、 提供多种灵活的巡检报告； 8、 系统升级方便，不会造成资源浪费； 9、 定时巡检及报警（GMS） ； 10、系统网络化管理（GMS） ； 11、远程数据传送（SRS、GMS） 。 我们针对金顶湾住宅小区巡更的具体需求在停车场、大楼周围、自行车和摩托车 停放处、各特殊地点进行巡更，设计时采用 BCS 智能电子巡逻系统。 13 系统在巡逻管理中的作用 131 确保巡逻到位 由于每一个巡检点-碰触钮扣有 6000 亿种组合，其代码由厂家用激光加密刻录，确保 了每个巡检点的代码独一无二。巡逻人员无法对其到达巡检点的时间，地点进行修改。 在巡逻过程中，所有执行巡检路线时的过快、过慢、漏检、多检等事件都将真实地记录 在巡更棒中。 132 合理的巡逻部署 根据城市的地理结构，综合考虑不同区域的治安环境，合理分配警力，部署巡逻路线和 巡逻密度。 133 合理的任务分配 使用 BCS 智能电子巡逻系统，能有效地监督巡逻工作是否被不折不扣地执行，但这 9 绝不是加在警员头上的紧箍咒。该系统的使用使得巡逻任务量化，我们能够很精确的计 算出每个警员巡逻的时间和路程。正确使用该系统，能使警员的工作劳逸结合，确保巡 逻任务高效率高质量地完成。 134 工作成绩考核 BCS 智能电子巡逻系统具有灵活的统计报表功能，使得管理人员能够掌握个人的任 务执行情况，能够真正做到奖罚分明。 14 系统特点 12、系统不存在 2000 年问题； 13、界面友好，中文操作系统中文报表方便使用方便管理； 14、管理系统分为 T计费结果自动显示在电脑显示屏 及读写器盘面的汉字显示屏上，同时作语音提示；司机付款；值班人员按电脑确认键， 电脑自动记录收款金额；中文汉字显示屏显示“一路顺风” ；道闸开启，车辆出场；出场 后道闸自动关闭。 四、特殊情况车辆的工作流程 1、军、警、特、政府、其他免费车辆的出入场工作流程、军、警、特、政府、其他免费车辆的出入场工作流程 针对进入停车场的军、警、特、政府车辆，可采用优惠折扣率的方式进行管理。 入场：同临时泊车者一样，取卡入场 出场：司机交卡；电脑自动计算应交费用；操作员选择车子种类或输入折扣率，电 脑计算出实收费用；司机付款；值班人员按电脑确认键放行。 车场管理人员可在密码权限范围内，设定军、警、特、政府车辆的折扣率（折扣率 为 0-100%） 。 用户使用优惠折扣率后，系统将有关折扣率、卡号及车辆停放时间、当班操作人员 姓名、车辆出入时的图像及应收金额，根据卡号存于数据库中单立的优惠车目录下。有 关人员可以随时查询优惠车的放行情况，有效的加强内部管理，防止内部人员营私舞弊， 私自放行。 运用于运用于 10CM10CM 读感距离以下的各类停车场，是一款功能齐全、性能稳定、任意功能可读感距离以下的各类停车场，是一款功能齐全、性能稳定、任意功能可 31 组件拆分组合使用、价廉物美的停车场管理系统组件拆分组合使用、价廉物美的停车场管理系统。标准型系统设备共包括四项：入口处 设备、出口处设备、收费处设备、图像处理设备，如为多进多出系统且需要联网，则需 另加网络管理中心设备。 出入口控制主机是系统关键的外部设备。基本结构：机箱、入出口控制板、 （含天线、 读写模块） 、专用电源，选配设备：电子显示屏、对讲系统、入口发卡机、出口收卡机、 数字车辆检测器，有复位、取卡、对讲按钮。 1、机箱：、机箱： 专业设计，外型美观，防水、防锈、防撞。 表面处理有高档进口喷漆、喷塑 保证在三年内不褪色。 侧开门设计，所有的侧开门都经密封处理，对换卡时防雨及设备防潮有很好的效果 2、入出口控制板：、入出口控制板： 负责对智能卡进行读写操作、控制发卡机发卡或收卡机收卡、与电脑通讯、控制票 箱电子显示屏显示信息、与道闸通讯、车位显示屏通讯、控制补光灯开关等，有存储功 能，能存储非法卡名单（挂失卡、锁定卡等） 、存储收费标准、保存入场和出场记录等。 通讯手段：采用光隔离 232 或 4 线 485（前者通讯距离 12KM，后者1.5KM-256 台终 端） 。可以选择从 9600-38400BPS 的通讯速度，采用 PS 单机/多机通讯协议，可以保证数 据在点对点到群网之间都可以可靠传输。 存储能力：具有存储 512K 的数据能力，可以存储 10000 个消费记录，6400 个黑名 单记录，6400 个异常状态记录，同时可以根据需要外扩存储芯片。 外扩能力：可以根据需要外扩开关量（I/O）20 个；可以外扩存储器 2M，或者增加 SCIS 接口海量硬盘；可根据需要增加通讯接口的数量；读写卡装置可以外接 LEGIC 的 SM100、SM05，MIFARE 的 MCM600、MCM200 等标准串行或标准单片机外扩的读写卡设备。 安全措施：卡的密钥匙、结算方案、消费数据、黑名单记录、异常记录、屏显提示 用语、本机的工作状态等敏感数据都存放在易失性存储器内，非法开机数据立即挥发。 系统的通讯方式采用密钥握手的方式，未经过授权的数据采集无效。 工作环境：温度：2045 湿度：10%90% 电源：5V、12V，=400mAh 3 3、ICIC 卡读写模块卡读写模块： 32 LEGIC 的 SM100、SM05 4、入口发卡机：、入口发卡机： 贮卡量为 50-150 张，安装在入口控制主机内，用于临时停车者取卡进场。泊车者驾 车至入口控制机前，数字车辆检测器自动检测车辆的存在，泊车者按键取卡。 5、对讲系统、对讲系统： 出入口控制机安装对讲系统后，工作人员可以提示、指导用户使用停车场，用户也 可以询问有关情况，方便两者之间的及时联系。 6 6、数字车辆检测器、数字车辆检测器 为数字处理车辆检测器，用于对通过车道的车辆进行感应式检测。可在-2070 的条件下工作，可在恶劣的环境下工作。 采用微电脑数位处理方式，准确、可靠、灵敏度高。 二、自动道闸机主要部件清单如下： 序号名称单位数量 1 数字车辆感应器个 1 2 道闸控制板套 1 3 闸杆个 1 4 路闸机个 1 采用专利技术的平衡技术，使闸机的起落都处于一个合理的平衡点，外部只需 用很小的力即可驱动，而且有效地减小磨损和功耗，最大程度地延长使用自动路闸的 寿命，自动路闸可保证运行 20 万次无故障。 车辆感应器车辆感应器：同入口票箱中相同。 技术指标： 工作环境温度：2065 电源：20VAC10，50Hz 外型尺寸：1100X210300（mmmm） 通信接口：符合 RS-232/485 标准 栏杆：直臂式/折臂式、杆长 3-6m，升降时间：1.7 秒 道闸道闸控制板控制板：通过 RS-485 通信接口与票箱控制电路联动，控制与票箱的通讯。 路闸机路闸机：具有防砸功能。ZQDL-型自动路闸起杆时间为 1.5-2 秒之间，根据国内 33 外所有停车场用自动路闸的起杆时间都设定在 1.7 秒这一安全数据的特点，为了保证 系统对自动路闸的控制和自动路闸须快速、可靠的原则，我们建议自动路闸的起杆时 间设在 1.7 秒。在 ZQDL-型自动路闸上设有一个内六角螺丝，在系统断电和应急情况 下，可起动手动开关，使自动路闸变为手动控制。可配红外开关无线控制。 控制输入和输出部分分别采用了光电耦合和电磁继电器，阻断了外部信号对设备 的电冲击。 具有延时、欠压、过压自动保护功能。 闸杆闸杆：采用铝合金方条，并在底部设置胶条，其机构结构设计耐用可靠。 三、收费显示屏： 如司机使用临时卡，在收费亭缴费时将卡片在感应器读卡，收费显示屏即会清楚 的显示须收金额，司机很清楚的看见应交费用。 采用超亮 LED 显示，不锈钢外壳包边。 四、对讲提示系统： 收费亭内工作人员可以通过对讲主机提示、指导用户使用停车场，用户也可以询 问有关情况，方便两者之间的及时联系。 五、收费电脑 本司标配台湾 LEO 工控机， （64M/20GB/14LEO 显示器/AGP 显示/多用户卡） 根据需要选配图像捕捉卡、网卡。 六、台式 IC 卡读写器 读写器无机械动作，无摩擦，IC 卡与读写卡设备使用寿命近乎永久使用。读写速度 快，操作简便。 读写器不需要卡座，完全密封在盒子内。 感应式 IC 卡数据储存量大，且具防强磁、防水、防静电等功能，加之其 芯片隐藏于卡内，比接触式 IC 卡具有更好的防污损功能，数据保持可达十年以上。 感应式 IC 卡绝不能仿冒，加之本软件设置完善、周密，可以更为有效地 防止资金流失和确保车辆安全。 七、IC 卡 可根据客户不同要求改变装置，能够读不同卡（MIFARE、LEGIC） 。 LEGIC：此卡为我司主推卡类型，卡上能够存信息，可脱网运行。具有安全保密性， 采用层层授权方式，提供给客户授权卡，写卡、发卡需由授权卡生成，设置有保护装置， 34 128 位源密码，采用等一秒的应答方式，如要解密则需要 10 年的时间。 能采集、存储进出场时间、日期、进出场标志等信息。 目前 IC 卡的制作分为普通 PVC 材料封装的感应式 IC 卡和采用 ABS 工程塑料材料封 装的感应式 IC 卡，两种材质的感应式 IC 卡内置的 IC 卡芯片是一样的，只是封装材料不 一样，同时都具有防水、防磁、防静电、耐磨损等方面也无 区别，只是在防高温性上 ABS 材质比 PVC 材质更好，价格也高 75%。本司建议采用 PVC 材料的感应式 IC 卡。 其设计寿命非接触方式将可实现 10 亿次以上的交易次数。 八、图像监控系统(可选) 出入口配备高速彩色摄像机 电脑内配置图像采集卡 摄像机实时监视停车场的出入口，控制室内的管理人员可监视车的出入情况 车辆进场时，在进入摄像机监视范围内触发信号，电脑将图像存储固定并记录下来， 存储的图像可清晰识别车辆的颜色、车型和车牌，连同 IC 识别卡的卡号一同存储下来。 车辆出场时，电脑将车辆的图像摄取并显示出来，同时通过感应天线读取 IC 识别卡 的卡号，并通过卡号将存储在数据库中入场的图像资料取出，由管理员通过出、入场的 图像来核对是否同一辆车。 如出入图像中的车辆车型、颜色和车牌不同；管理员将拦截出场的车辆 并核查；如相同，则放行并将车辆的资料记录存储下来。 九、收费管理软件系统 1 1、软件特点、软件特点 系统功能实现模块化：系统由五大模块组成，根据客户需求，可进行引导性功能模块自 由组合，实现不同规模和深度的管理方案。 系统资源实行初始化：对不同停车场的不同硬体资源，可对系统进行方便的初始化设定。 如选用 LEGIC 还是 MIFAREI、用户自由选取入口出口数量、设备配置（如一进一出，二 进一出，三进一出等） 、摄像头数目、分配接入的端口（如 COM1 还是 COM2 等） 。 系统软件实现一体化：在系统联机（指 PC 联接控制硬体） ，脱机，联网（指在网络环境 中） ，脱网多种环境组态中，系统软件自动侦测，自动调整运行，实行无停机故障。 系统高度数据容错能力：在脱机，联机，脱网，联网任一组态下，系统运行中具有高度 快速的数据完整性自我恢复，自我容错能力，杜绝由资源环境引起的系统故障发生。 35 系统实现多任务管理：系统的各种并发监控管理功能，实现分离式，多线程管理。 系统具有数据缓冲：系统实时监控中，并发事件（如双出口同时车到刷卡）产生的数据 可实现数据缓冲，依次准确处理。 丰富的选项设定与数据字典，使用者有较大灵活性：如临时泊车者是否需要在入口时录 入车牌号码、灵活的收费标准设定、特殊车辆（军、警、特、政府车辆）的优惠折扣率 设定或修改、当月租卡接近到期或储值卡金额很低时，系统给出友好提示，以便用户有 时间及时处理，具体数值由管理员设定或修改、对出口月租卡与特殊卡（住户卡）的放 行模式由管理员设定或修改、车位显示屏与票箱显示屏的文字，显示内容、显示形式 （移动还是跳变）设定等。 2 2、软件介绍、软件介绍 二级操作员制二级操作员制 软件系统分操作员级、主管级二个不同级别。不同级别对应着进入软件系统的不 同密码，故软件系统具有良好的保密性与可靠性。 不同等级的操作人员进入软件系统后，能实现不同的功能。操作员级只能实现基 本功能；主管级能实现包括操作员在内的其他一些功能，并可修改全部操作人员密码。 月租卡管理月租卡管理 车主购买月租卡，按设立的收费标准计算应收金额，并确定有效期限(可精确 到分、秒)，在确认的时限内可随意进出车场，否则不能进入车场，月卡资料包括 卡号、车号、金额、有效时间等。 时租卡收费管理时租卡收费管理 本公司根据客户要求已把收费标准改为万能收费标准表。 按时收费：车辆进入车场时，电脑已记录了该车入场的日期和时间，读卡出场时， 电脑自动算出该车停放时间；根据设定的计费标准，自动计算出收费总额。 按次收费：车辆进入车场时，电脑已记录了该车入场的日期和时间及进场标识，读 卡出场时；根据设定的计费标准，自动计算出收费总额。语音提示系统在读卡同 时自动读出收费金额，方便驾驶员听到应付金额后付款。 特殊卡管理特殊卡管理 根据车场需要，可向某辆入场车发放特殊卡，并将记录自动记入电脑档案(也可打印 出来)，以便统计与查询。 图像捕捉对比图像捕捉对比 36 在出入口安装摄影机，电脑中安装捕捉卡及图像处理软件，将摄影机机摄下的图像 存入硬盘，当在出口处读卡时，系统只用 0.1 秒的时间从电脑中调出对应的入口处的图 像进行对比。 图像的总存储量根据硬盘容量大小而定，目前每幅图像数据所占空间14K，即 1G 的硬盘空间可存储图像 7500 幅。这样 20G 的硬盘对于 2000 辆/天进出的停车场最少可保 证留有一月以上的车辆出入图像备查。 录入资料录入资料 可由主管级以上操作人员录入各种相关资料。例如：月卡车资料的录入，不同车种 的车位数量、免费时间、优惠时间、超时特惠时间、离场时限的录入. 查询、更改资料查询、更改资料 查询各种相关资料。例如：月卡资料清单、被锁月卡清单、操作人员密码清单、免费资 料清单等。 在场时租卡与月租卡车清单、已付款未离场时租车清单、某卡号车当前或一个月内进出 场时间。 特殊数据库特殊数据库 对部分车（军、警、特）不收费，建立独立“白名单”数据库，每辆车进场时取临 时卡，保安员打基础 100%折扣，摄影机将出入口图像摄下，在下班前，打印免费放行车 辆及上升闸杆次数报表、长时手动升起（车队陆续进入）报表。建立的独立数据库查询 方便，对免费放行的车辆可随时查询， 资料打印资料打印 执行操作过程中，可即时打印出实施该项操作的操作人员代码以及操作内容。 时租卡读卡缴费时，打印机打印出该车入场日期、时间、序号，缴费日期、时间、 缴费总额、免费。 在执行更改月票资料、取消月租卡时，打印机打印出操作人员的代码，执行前的 月租卡资料以及执行后的月租卡资料。 可选打印报表可选打印报表 执行指定打印的功能时，打印机会打印出所需求的资料。 打印出当前在车场内的月租卡车及时租卡车资料。 打印出总结报表。 已离场不同车种的月租车、时租车进场日期、时间； 37 38 第四章广播及背景音乐系统第四章广播及背景音乐系统 1 1 技术说明：技术说明： 广播音响系统是现代化智能小区不可缺少的部分，随着小区的现代化和智能化水平 的提高，对广播音响系统提出了更高的要求。广播音响系统使用同一套设备，具有两种 功能： 1、平时播放背景音乐。 2、出现火警或其它紧急情况时，播放紧急广播，引导人们疏散。 系统由三部分组成：机房设备、中间切换层设备和现场设备。 机房设备包括：音源设备（如 AM/FM 调谐器、CD 机、卡座和话筒） 、前置放大器 和功率放大器； 中间切换层设备包括：楼层区域选择器、紧急广播分区切换器和楼层分线器； 现场设备包括：音量控制器、选台器和扬声器。 由于公共广播系统在大部分时间是用于播放背景音乐，因此，声音要优美、柔和。 在选型方面都是挑选高品质音质的设备，单个喇叭功率不宜太大，物理位置分布要合理。 系统在播音时间方面规律性很强，所以我们将它设计成为一个相对独立的子系统。首先 为小区和园区的业主提供此方面的服务，同时已经在系统设计中考虑到将来整个小区范 围内的公共广播服务，具有充分的可扩展性。 2 2 系统的功能系统的功能 系统设置 5 套节目，它们是：4 套背景音乐和 1 套紧急广播节目，其中 4 套背景音 乐可以用作公共区域的背景音乐。背景音乐的主要作用是掩盖噪声并创造一种轻松和谐 的听觉环境，优化环境。由于扬声器音量适宜，安装位置隐蔽且布设均匀，使人感觉声 源无明显方向性，不影响正常交谈。 紧急广播的作用是在发生火灾或事故等紧急情况时，提供该建筑物内所有区域都能 清晰听到的警报和疏导语音，指挥人群正确地疏散。紧急广播时音量大于平时的背景音 乐。 正常情况下，系统在公共场所播放背景音乐，可通过区域选择器选择播放背景音乐， 或者全区播放；区域音量控制器，可以独自控制和调节背景音乐；同时设有钟声话筒， 必要时可作寻人通知、管理人员讲话或娱乐指导等。 39 在出现突发性事件时，可通过消防自动报警系统自动控制或通过本系统紧急广播分 区切换器手动控制作紧急广播，出现紧急广播的区域，背景音乐扬声器无论是否处于背 景音乐状态都会自动转为紧急广播，且音量不受音量调节器的影响。 紧急广播不受停电影响（配 UPS） 。 3 3 系统方案系统方案 本系统包含智能广播和区域背景音乐音响系统两大部分，系统的结构 及组成见智能广播系统框图。系统由机房设备、中间传输总线和匹配切换层、喇叭等三 大部分组成： 机房设备分为智能广播和区域背景音乐音响系统两部分 (1).智能广播系统 节目定时器 十路监听器 话筒 前置放大器 功率放大器 调谐器 AM/FM(音源共用) 录音卡座(音源共用) VCD 机(音源共用) 机房设备全部装入 1 台 1.8 米标准机柜内，正常情况下，可 24 小时连续工作，无 需关机。 在各区域的控制间安装有接线箱，内置继电器，保险装置，平时接通背景音乐； 紧急广播时断开音乐，并由继电器动作，“绕”过音量调节器，将紧急广播连接到扬声 器，使紧急广播时喇叭能全功率发声。 扬声器的选用，在室内设置天花喇叭，在没有装修的场所配置柱面型扬声器，在 草坪上选取防水型扬声器(功率 5 瓦)。 40 第五章周界防范系统第五章周界防范系统 1 系统概述及功能 报警系统是为了对大型建筑物或某些场地周界进行安全防范，一般可以建立围墙、 栅栏和重点区域防护，或采用值班人员守护的方法。但是围墙、栅栏有可能受到破坏或 非法翻越，而值班人员也有出现工作疏忽或暂时离开岗位的可能。为了提高周界安全防 范的可靠性，可以安装周界报警装置。 周界报警器的传感器可以固定安装在现有的围墙或栅栏上，有人翻越或破坏时即可 报警。传感器也可以埋设在周界地段的地层下，当入侵者接近或越过周界时产生报警信 号，使值守人员及早发现，及时采取制止入侵的措施。 周界报警传感器有泄漏电缆传感器，这种传感器可埋入地下，当入侵者进入探测区 时，使空间电磁场的分布状态发生变化，因而使接收电缆收到的电磁能量产生变化，此 能量变化量就是初始的报警信号，经过处理即可触发报警器工作。平行线周界传感器， 当入侵者靠近或穿越平行导线时，就会改变周围电磁场的分布状态，相应地使感应线中 的感应电流发生变化，报警信号处理器检测出此电流变化量作为报警信号。此传感器可 全天候工作，误报及漏报率都较低。现在最为广泛应用的周界报警传感器是红外探测器， 因为其性能价格比较优，且安装灵活方便，有各种警戒距离的产品，无论警戒范围多大 均可使用，较前两种有很大的优越性，因而市场前景被一致看好，从而成为小区周界防 范系统的首选方式。 周界防范报警系统由周界防范管理软件、报警主机、红外对射探测器、及声光报警 装置等设备组成。红外对射探测器布设在小区四周，与报警主机相连，用于对小区的非 法侵入行为进行报警。报警主机接收现场探测设备传来的报警信
