一丁构造心得(钢筋).pdf

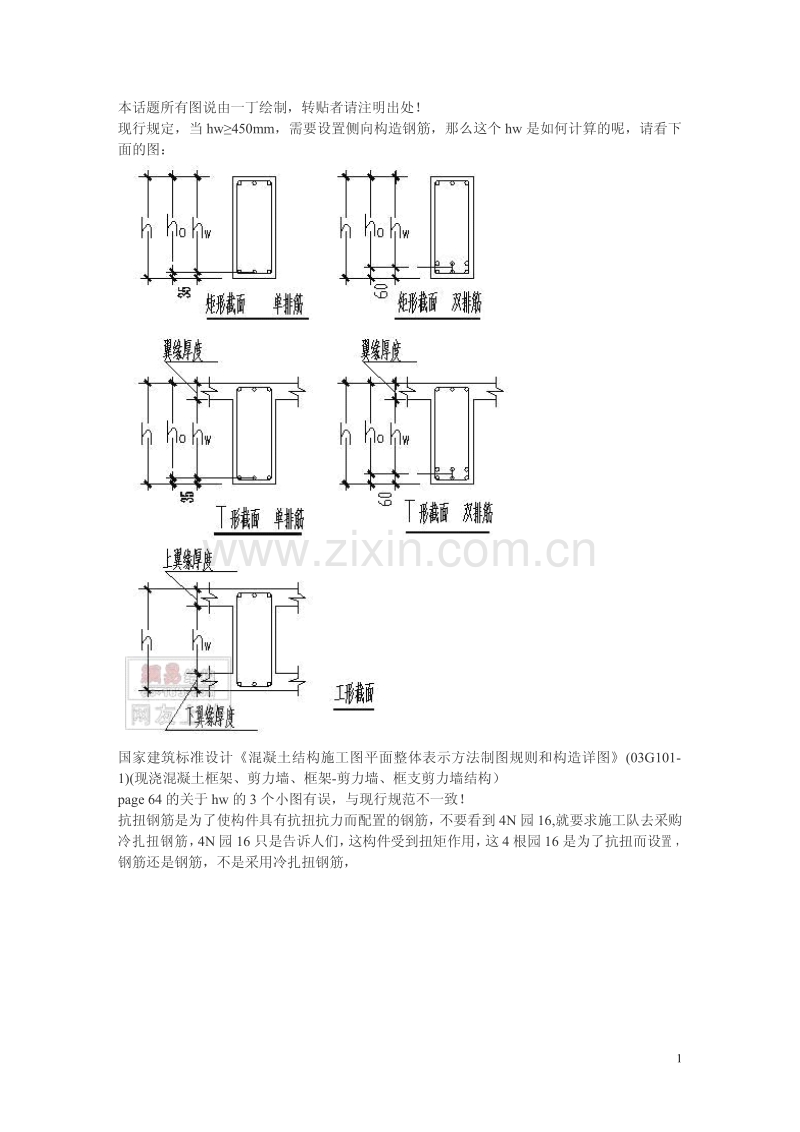

1 本话题所有图说由一丁绘制，转贴者请注明出处！ 现行规定，当 hw450mm，需要设置侧向构造钢筋，那么这个 hw 是如何计算的呢，请看下 面的图： 国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101- 1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构） page 64 的关于 hw 的 3 个小图有误，与现行规范不一致！ 抗扭钢筋是为了使构件具有抗扭抗力而配置的钢筋， 不要看到 4N 园 16,就要求施工队去采购 冷扎扭钢筋，4N 园 16 只是告诉人们， 这构件受到扭矩作用， 这 4 根园 16 是为了抗扭而设置 ， 钢筋还是钢筋，不是采用冷扎扭钢筋， 2 暗梁的两种做法： 一丁倾向于后一种做法。 筏形基础之有梁筏板，板钢筋与梁钢筋究竟谁在上？谁在下，请看： 3 另外一种有梁筏板 4 有梁筏形基础之胎模工法图说 1 5 有梁筏形基础之胎模工法图说 1a 有梁筏形基础之胎模工法图说 2 有梁筏形基础之胎模工法图说 2 6 有梁筏形基础之胎模工法图说 3 有梁筏形基础之胎模工法图说 3 7 有梁筏形基础之胎模工法图说 4 有梁筏形基础之胎模工法图说 5 有梁筏形基础之胎模工法图说 6 剪力墙水平钢筋是圆钢， 是按 15d180 度弯钩好？， 还是贯穿全厚做 135 度弯钩好？一丁认 为后者好。请看： 8 剪力墙 9 继续看图说： 10 圆钢剪力墙水平钢筋的端部，许多网友在 chinabuilding 的 G101 上讲，要采用 15d+180 度弯 钩，本丁认为贯穿剪力墙全厚，象箍筋那样做成 135 度钩，更合适。 抗扭箍筋与抗剪箍筋的比较 11 基础梁是否设置侧向构造钢筋的界限高度之建议 1 基础梁是否设置侧向构造钢筋的界限高度之 建议 2 12 基础梁是否设置侧向构造钢筋的界限高度之 建议 3 基础梁是否设置侧向构造钢筋的界限高度之 建议 4 欢迎讨论，多提意见，转贴引用，请注明出处，谢谢！ 13 由于梁柱纵向钢筋保护层的不同，有梁柱纵向钢筋保护层二者的较大值加上柱纵向钢筋外直 径，就成为梁柱外缘平齐的梁的外侧的保护层，如果柱保护层 30mm，柱 4 大角选配园 28 肋 纹钢筋，其外直径在 31321mm，这样，梁外侧的保护层厚度达到 6162mm，成为实际的 大保护层。 在大保护层内宜设置钢筋网片： 14 网片详图 1 边柱网片 在网片就位之后，在上下各加设 1 根园 5 的钢筋，长度与网片相同，这 2 根钢筋应该与梁箍 筋内角绑扎。 引用转贴，请注明出处。 水平框架梁在一般荷载作用，弯矩大小的区域划分，各划分为 3 个区域，弯矩较大区域、弯 矩较小区域和无弯矩区域： 网片详图 2 角柱网片 15 在网片就位之后，在上下各加设 1 根园 5 的钢筋，长度与网片相同，这 2 根钢筋应该与梁箍 筋内角绑扎。 引用转贴，请注明出处。 国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101-(03G101-(03G101-(03G101- 1)(1)(1)(1)(现浇混凝土框架、剪力墙、框架现浇混凝土框架、剪力墙、框架- - - -剪力墙、框支剪力墙结构剪力墙、框支剪力墙结构) ) ) ) 第第 55555555 页页 有柱外侧配筋率有柱外侧配筋率1.2%1.2%1.2%1.2%时梁端部构造时梁端部构造 第第 56565656 页页 有梁上部配筋率有梁上部配筋率1.2%1.2%1.2%1.2%时梁端部构造时梁端部构造 许多网友问我，柱外侧配筋率怎么计算？许多网友问我，柱外侧配筋率怎么计算？ 梁上部配筋率怎么计算？梁上部配筋率怎么计算？ 现将计算计算程序贴出，供有兴趣的网友正确使用国家建筑标准设计混凝土结构施工图现将计算计算程序贴出，供有兴趣的网友正确使用国家建筑标准设计混凝土结构施工图平平 面整体表示方法制图规则和构造详图面整体表示方法制图规则和构造详图(03G101-1)(03G101-1)(03G101-1)(03G101-1)(现浇混凝土框架、剪力墙、框架现浇混凝土框架、剪力墙、框架- - - -剪力墙剪力墙、 、 框支剪力墙结构框支剪力墙结构) ) ) )时参考。时参考。 基础梁，上部纵向钢筋在支座锚固；下部钢筋在柱间中部 1/31/2 的区域可以连接。 以下系 yiding52 原创图片，引用转贴，请注明出处！ 16 上部结构梁，上部纵向钢筋在支座及支座两侧应连续布置，在跨中中部 1/3区域可以连接； 下部钢筋应该锚入柱内。 以下系 yiding52 原创图片，如需引用转贴，请注明出处！ 空调室外机搁板外的百叶窗，拆卸图说： 17 抗震框架顶层的 2 种端节点 实践中须合理选用 18 柱入梁节点 19 单桩承台有抗震要求时须设拉梁，承台梁纵向钢筋的混凝土保护层为 40mm。 20 地下室外墙，底部固端，顶部铰接。 21 地下室外墙护壁柱，底部应插入筏板反梁。 22 板做法 1 平面图 2 双向板 3 单向板 23 板的下部理论配筋要求 24 上部结构板上部理论配筋要求之一 连续配筋 25 上部结构板上部理论配筋要求之一 非连续配筋 26 集中力加筋要求不一定只是 3 根具体数量须按照设计要求 底层刚性有地坪时，首层框架柱箍筋加密区范围计算示例 27 一丁老师，应该是“不大于不大于”！ 28 现浇板宜采用高强钢筋 29 国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101- 2)(现浇混凝土板式楼梯) 助读 当上部构造钢筋的强度等级低于下部受力钢筋的强度等级时，首先要将受力钢筋的面接换算 成与构造钢筋强度等级相同的面积，然后除以 2 作为构造钢筋的配筋面积，只有这样处理， 才是正确的。yiding52 于 2006 年 12 月 20 日补充于上海住所 。 30 地下物与大地一起运动 简支梁梁端宜加筋 31 筏板基础底部板筋和梁下部纵向钢筋铺设顺序示意图 剪力墙法向梁与之连接，如果是刚接，就要采取措施。 32 应部分坛友要求，将外伸梁内力图贴出 33 有坛友在 CHINABUILDING 发帖，问：在 99G304 上有一处讲到，负弯矩零点，请问这句话 的意思。 结合上面的两幅弯矩图，说明如下： 两幅弯矩图中的 A、E、C 3 个点都是弯矩零点； 其中的 AE 段，梁下部纤维受拉，俗称正弯矩；EC 段梁上部纤维受拉，俗称负弯矩； E 点上下纤维均不受拉，是弯矩零点，俗称“反弯点” ，意思是梁在该点的两侧，弯矩变号。 悬臂梁内力图 34 简支梁内力图 1 35 简支梁内力图 2 36 在此，顺便提一下，全国一级建造师职业资格考试用书房屋建筑工程管理与实务Page5 图 1A4110243 的简支梁在均布荷载下的弯矩图画成二折线，是不对的。 贾先生的辅导读本照抄该图，也是错误的。 梁两侧 hw 不同时的构造做法，本帖纯属一丁自身体认。 37 梁两侧 hw 不同时的构造做法之二，本帖也纯属一丁自身体认。 1、无梁整板筏板，如果在其上存在柱子和墙体等竖向构件，那么也就存在“柱下板带”和“无 38 柱/跨中板带”，同时存在“墙下板带”和“无墙/跨中板带”，钢筋的连接遵循设计要求操作，当 设计未提出具有可操作性的具体要求时，可按连续板的一般要求进行钢筋的连接； 2、. 3、如果是有“柱下板带和无柱/跨中板带”、“墙下板带”和“无墙/跨中板带”，的筏板基础，确 定“长短向”可按照板带来把筏板划分 N 块，并且根据各块来分“长短向”。 再议框架边角柱钢筋弯折的利弊。 像上帖那样，画画是可以的，做做是不可能的。 规范对纵向钢筋搭接区域要求箍筋加密，而对焊接和机械连接没有提出箍筋加密要求，有坛 友可知道，这是为什么嘛？知道的，请踊跃跟贴阐述，以供众坛友了解。 剪力墙上下竖筋间距不同的应对 39 国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101- 1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构) 42 页 图 1、图 2、图 3 补充图 4 使用于上柱比下柱钢筋直径粗、上柱钢筋根数又比下柱多得情况 由 yiding52 精心绘制 转贴引用，请注明出处 40 国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101- 1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构) 45 页 注 7 的帮助理解 41 42 关于梁 N 肢箍内箍尺寸的综合讨论 1、 影响纵向钢筋排距和同排纵向钢筋间距的是箍筋 135 度的平直段， 小箍的宽度是影响不了 纵向钢筋的排距的。 2、纵向钢筋的排距与梁的平截面假定无关 ，但是同排钢筋的分布是不是均匀对称，对“伯努 利”假定是有重大影响的，有鉴于此，我们告诫坛友，两个净间距基本分匀的大原则下 确定 内箍的宽度，首先是纵向钢筋的净间距基本分匀，其次是箍筋各肢的净间距基本分匀。 3、梁内小箍不仅仅与梁本身的上下纵向钢筋根数有关系，还必须兼顾柱子的纵向钢筋 ，要 不然当你成型箍筋之后，发现梁柱纵向钢筋“顶牛”，用千斤顶顶、用倒链（俗称：神仙葫芦） 拉，还是不能尽如人愿。要是没有板在上面掩饰，工业构架的独立梁，弄得不好，很是费劲。 4 、某些坛友问：用四肢箍时，内部小箍应该箍几根钢筋？ 答：具体问题要具体对待。如果梁的纵向钢筋总数是 4 根，内部小箍可箍 2 根钢筋；如果梁 的纵向钢筋总数是 5 根，内部小箍可箍 3 根钢筋；如果梁的纵向钢筋总数是 6 根，内部小箍 可箍 2 根钢筋（此时内箍宽度较窄） ，也可箍 4 根钢筋（此时内箍宽度较宽） ；如果梁的纵向 钢筋总数是 7 根，内部小箍可箍 3 根钢筋 另外一方面，还要结合柱子截面的纵向钢筋间距一并协调考虑，如果某梁的内部小箍箍的两 个钢筋的外援间距是 150mm，对应柱子的某两根的纵向钢筋的内缘间距也刚好是 160mm， 那梁的纵向钢筋就轻松穿入柱筋，皆大欢喜； 如果某梁的内部小箍箍的两个钢筋的外缘间距是 165mm， 对应柱子的某两根的纵向钢筋的内 缘间距是 125mm，那梁的纵向钢筋就与柱的纵向钢筋发生“顶牛”现象，不能穿入柱筋内侧， 麻烦很大，得用撬棍撬、倒链拉、千斤顶顶，花了九牛二虎之力，梁筋终于由柱筋内侧进入 到柱内，但是梁筋未能到达箍筋的角部，钢筋笼很不整齐，难看，受力也不顺畅。 43 规范和规程没有给出像你说的这样的说法，我不想判断规范没有给出的“定义”的是非，我只 知道搭接就是搭接，对焊就是对焊，机械连接就是机械连接，它们同属于钢筋连接。点、线、 面、体与钢筋连接的关系，我毫无兴趣。 抗震箍筋长度的推导 180 度弯钩的推导 未走“延伸长度”的套路，而是循“钢筋弯曲时，外侧伸长，内侧缩短，中心线长度不变”思路 推导。 44 配箍特征值入 v 钢筋原材料抗震性能鉴别用表 45 某坛友发贴： 第 34 页： 所给受拉纵向钢筋搭接长度计算值小于混凝土结构验收规范的附表计算值， 应以何 为准？ 举例:C25 砼,一级抗震,钢筋 HRB335,d=25,接头百分率为 25%, 按 03G101P34:LlE=38d*1.2=1140mm. 按 GB50204-2002 附录 B:LlE=45d*1.15=1294mm. 此时的搭接以谁为准? yiding52 十分遗憾地告知各位相关坛友，楼主的首帖患了混淆钢筋连接和钢筋锚固的两个截 然不同的工程概念的严重错误。我国混凝土结构设计规范 （GB 50010-2002）规定，钢筋 搭接长度是钢筋锚固长度的倍，当纵向钢筋搭接接头百分率25时，1.2,混凝土结构 工程施工质量验收规范 （GB 50204-2002）page52 的附录 B 说得是：纵向受力钢筋的最小搭 接长度；国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图 (03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)page34 说得是纵向受 拉钢筋抗震锚固长度，两者说的不是同一件事情，不能直接相比。如果把纵向受力钢筋的最 小搭接长度/45/1.2=37.5 取 38，与 page34 就一致了。 看书学习一定首先把握大方向，然后才是小处细看，譬如河南有个朝阳，辽宁也有一个朝阳， 要找某个村，如果省份没找对，结果就不可能如 愿。 所以我 N 多次劝说初学的年轻人，对规范、对图集、对设计要求，认真执行就可以了，不要 去寻求太多的为什么，因为在咱还处在连书还不知道如何去看的这个层面上，根本不可能有 能力发现书中的暇疵，挑出鸡蛋中的骨头。 某坛友的这个似是而非的问题把我们可亲可敬，半路出家，自学成才的 CDF 也套牢了！ 补充一点， 混凝土结构工程施工质量验收规范 （GB 50204-2002）把 C20 和 C25 归并在一 档，所以我们需要那图集 34 页 C20 的数据与验收规范的数据进行比较，381.15=43.7 取 44 就是 page34 页 C20 的数据， 这是我 N 多次宣传的小中取小原则的运用。 希望坛友能够明白 ！ 如果还是不明白，就先用，用上若干年，明白也不晚。 46 关于钢筋电渣压力焊的应力集中说 一段等宽的水渠，水流在平稳地流动，突然某处突出一堆土，使得水渠截面变窄，变窄区段 水流就会加急，还是这段水渠，某局部截面因塌方而变宽，变宽部分的水流就变缓。 比拟钢筋应力流，匀质截面钢筋，理论上各到各处的应力是相同的，但是钢筋的某处突然变 细，譬如因为电焊打火时咬肉而消弱了截面面积，被消弱后的区段应力就会变大；电渣压力 焊就会变小，前者称为应力集中，后者称为应力发散。 力学是我本科后的专业，对这个判断应该是有把握的。 至于其他学者如何会把应力集中套到焊包上来，我就不进行评说了。因为本来就是非常简单 的钢筋焊接及验收规程 （JGJ 182003）的遵循问题，说不到“应力集中”这个话题的。 64 楼做下列增补： 当上部构造钢筋的强度等级低于下部受力钢筋的强度等级时，首先要将受力钢筋的面接换算 成与构造钢筋强度等级相同的面积，然后除以 2 作为构造钢筋的配筋面积，只有这样处理， 才是正确的。yiding52 于 2006 年 12 月 20 日补充于上海住所 。 钢筋搭接传力的机理 纵向受力钢筋搭接区域之箍筋加密的意义 47 仅供 hzh2558 网友参考 上部梁和基础主梁纵向受力钢筋的连接位置，综合混凝土结构设计、施工规范、G101、混凝 土结构构造手册第三版信息精心绘制，供现场一线人员参考执行。 在这辞旧迎新之间，谨祝本坛、ABBS、CHINABUILDING、中华钢结构、筑龙及其他土建 相关网站上的新年快乐！ 在此， 我要告诉大家， 本坛的tangcaijun、ABBS 的一丁和 tcj52、CHINABUILDING 的 yiding52、 中华钢结构的一丁和 yiding 一丁、筑龙网上的 caijun 及其他土建相关网站上的 yiding52 均为 本人，在过去的岁月里，给各网站的坛友回复了一些坛问，某些回复还有一定的技术含量。 在这里开出的几个话题，主要考虑到在现场一线的人员工作很辛苦，学习条件很差，没有时 间系统研读力学结构的知识，所以，将一些最必须的力学结构知识贴出来，供有实际需要的 坛友学习参考，我也相信，会有需要学习的坛友在我的认真回复和这些系列帖子中得到了某 48 种意义上的提高，对此，我是比较欣慰的。 新的一年，承蒙筑龙网施工板块的厚爱，将主要精力放到筑龙网，但是对本坛、ABBS、 CHINABUILDING、中华钢结构及其他土建相关网站我也会继续关注。 按照力学、结构要求，基础地板的上部钢筋应该从梁的上部钢筋下方通过，才能满足地基反 力向上作用的工作状态。 像下图这样的施作是错误的。 49 按照力学、结构要求，基础地板的上部钢筋应该从梁的上部钢筋下方通过，才能满足地基反 力向上作用的工作状态。 像下图这样的施作也同样是错误的。 50 某柱纵向钢筋连接 关于架立筋的讨论 51 大家知道不知道，什么是同一截面？均衡连接？：为什么不是，而是. ？. 52 除了箍筋剪力墙水平筋外,连梁位置的剪力墙竖向钢筋还要吗? 剪力墙竖筋与连梁箍筋在同一层面，可以设置或连续通过的 悬挑梁的梁上铁至梁端下弯至梁底的原因? 问题来自“达飞论坛” jing1221：G101-1 悬挑梁上铁至梁端下弯大于等于 12D 图形语言可以看出悬挑梁上铁至梁端下弯且至梁底,只是没有文字说明,在实际施工有很多都 53 选择 12D 的弯钩,明知有问题却说不出个理所当然来.请教陈教授!谢谢 汤仁海：如果都采用 12D,图集何不如与 L 下筋一样写个 12D 呢,何又来个大于等于呢? 如果图集只针对施工单位， 那么我认为图集只要标出到梁底就行了。 但是图集设计院也在用， 我认为大于等于 12D 的应是针对设计而言，告诉他们，你设计的梁端有效高度不能低于受力 主筋的 12D 吧。哈哈 jing1221：我是想知道其中的道理也即原因(为什么要至梁底?其作用是?)! CDF:我看了“构造手册”，悬挑梁的上部纵筋也是“向下弯至梁底”（图形语言） ，文字上也没有 做出任何解释。这是构造配筋，建筑结构中的“构造”配筋一般是不用讲道理的，有时也 讲不出什么道理。如果硬是要追问什么“道理”的话，我想，其中的原因是为了保证梁端 部的钢筋骨架的完整性吧（也可以说是梁纵筋的一个“封边”构造，换句通俗的话来说，就是 不要让悬挑梁端的钢筋骨架“张大嘴巴”） 。所以，上部纵筋在悬挑梁端部要下弯至梁底，这是 必须做到的；而 03G101-1 图集规定弯钩垂直段12d，可能是为了保证悬挑梁上部纵筋（的 水平段）在梁端部有足够的锚固长度，这是为了水平段钢筋的牢固性（不至于在梁的端部飘 起来） 。 yiding（caijun唐结师） ：为了有效防御悬臂梁因斜弯而开裂 板洞口加筋的力学意义 问题来自达飞论坛 Liqingfeng：陈教授您好。问您一个问题，斜屋面上有一块板，板中有一窗洞口，洞口每边 2 螺纹 14 加筋，原位标注为长跨（投影长度为短跨）加筋放在下层。请问：板底筋和加筋是不 是应在同一层面？ CDF:因为没有看见你的图形，不知道“窗洞口”的大小，想必是边长大于 300 的矩形洞口。 建议参考 04G101-4 图集第 36 页的“板开洞与洞边加强钢筋构造”。按图中所示，如果该 板为双层配筋，则洞口上下层每边各有两根加强钢筋；如果该板为单层配筋，则洞口每边加 强钢筋为下面两根、上面一根。 Liqingfeng：陈教授您好.原问题没说清楚，该为：斜屋面上有一块板，板中有一窗洞口， 原位标注下层每边 2 螺纹 14 加筋，长跨（投影长度为短跨）加筋放在下层。请问：板底筋下 层和加筋下层是不是应在同一层面？加筋下层是南北长跨（投影长度为短跨）方向，板底筋 下层是不是也是南北长跨（投影长度为短跨）方向？ 一丁：CDF 先生忙，我来回答，板洞口加筋的力学本意，是支承垂直于该边的被截断钢 筋，使得这些个钢筋在洞口有支托，实际上板的洞口加筋就是“洞口次暗梁”。如果我们领会 了这个力学本意，板筋和加筋谁在上，谁在下的问题，便可迎刃而解。 54 欢迎讨论！ 步骤 1 55 步骤 2 步骤 3 56 步骤 4 57 暗梁不是夹在两层板筋之间，暗梁的暗，是指截面高度没有冒出板的厚度，板中暗梁是板的 支座，各人有各人的理解，每个人也可以随着历史的推移会前进进步，各自会修正自己，我 相信我的体认经得起时间的检验。 洞口加筋，是将垂直于洞口边的洞边长度范围被洞口截断的钢筋有个支托，所以钢筋的 上下是不言而喻的。 至于某个图集怎么画，是某个图解编制者体认，如果与我的体认不尽一致，我依然坚持 我的认识； 洞口“暗梁”概念的图示 暗主梁应隔到支座，全跨通长加筋；暗次梁可搁到暗主梁底筋上面，穿过暗主梁底筋 la、 且300mm、2 个板筋标准间隔。 续 165 楼 58 对照上部 59 对 166 楼的疑惑的补充图说 板角上部放射筋的一种做法： 筑龙网 caijun中华钢结构：一丁/ yiding 一丁 ABBS:一丁/tcj52 网易结构 tangcaijun Chinabuilding and othears：yiding52 实名：唐才均 原工业与民用建筑抗震抗震鉴定标准 （TJ 1177）主要编制人员 My QQ597240656 实名加 Q,非实名请勿打扰 筑龙博克 木秀于林，风必摧之；碓出于岸，流必湍之；行高于人，众必非之。 崇尚人人都献出一些爱，企盼世界变成更美好的人间。 60
