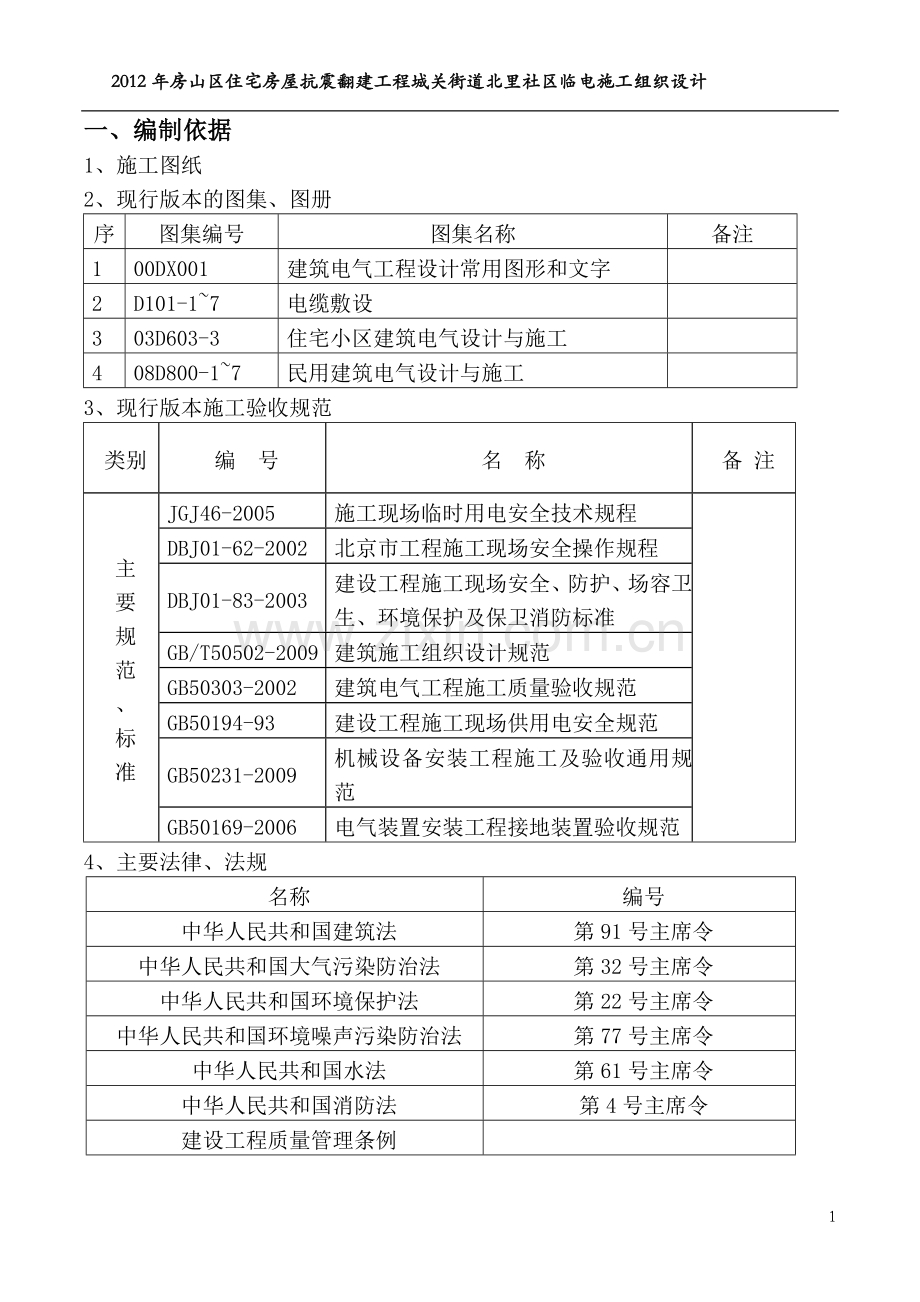

2012年房山区住宅房屋抗震翻建工程城关街道北里社区临电施工组织设计一、编制依据1、施工图纸2、现行版本的图集、图册序图集编号图集名称备注100DX001建筑电气工程设计常用图形和文字2D101-17电缆敷设303D603-3住宅小区建筑电气设计与施工408D800-17民用建筑电气设计与施工3、现行版本施工验收规范类别编 号名 称备 注主要规范、标准JGJ46-2005施工现场临时用电安全技术规程DBJ01-62-2002北京市工程施工现场安全操作规程DBJ01-83-2003建设工程施工现场安全、防护、场容卫生、环境保护及保卫消防标准GB/T50502-2009建筑施工组织设计规范GB50303-2002建筑电气工程施工质量验收规范GB50194-93建设工程施工现场供用电安全规范GB50231-2009机械设备安装工程施工及验收通用规范GB50169-2006电气装置安装工程接地装置验收规范4、主要法律、法规名称编号中华人民共和国建筑法第91号主席令中华人民共和国大气污染防治法第32号主席令中华人民共和国环境保护法第22号主席令中华人民共和国环境噪声污染防治法第77号主席令中华人民共和国水法第61号主席令中华人民共和国消防法第4号主席令建设工程质量管理条例北京市安全生产条例北京市建设工程施工现场管理办法北京市人民政府第72号令北京市建设工程施工现场环境保护工作基本标准京建施【2003】3号北京市建设工程施工现场消防安全管理规定北京市人民政府第84号令北京市建设工程文明安全施工管理暂行规定北京市建筑施工现场安全防护基本标准京建施字第124号文北京市特种作业人员劳动安全管理办法北京市人民政府第12号令修改建筑施工场界噪声限值GB12523-90节约能源管理暂行条例国发(1986)4号房屋建筑工程和市政基础设施工程实行见证取样和送检的规定京建质（2009）289号5、本工程施工组织设计二、工程概况1、总体概况工 程 名 称2012年房山区住宅房屋抗震翻建工程城关街道北里社区建 设 单 位北京市房山区住房和城乡建设委员会设 计 单 位中国电子工程设计院监 理 单 位北京科信工程管理有限公司施 工 单 位北京韩建集团有限公司试 验 室北京博安鸿建材检测中心工程地点房山区城关街道北里社区承 包 范 围建施、结施、设备、电气、水施等施工图范围的所有内容2、现场状况：本工程位于房山区城关街道北里社区内，砖混结构。电源由甲方提供场内630KVA箱式变压器引来，根据现场勘查及用电情况决定地埋电缆YJV224*120+1*70mm埋深0.8米，由箱式变压器引入380220V电源（TN-S）系统至加工区现场临时配电室AA柜。在配电柜处做重复接地，由AA柜引出二级箱7个，B1至B7，由二级箱分别下设三级箱C1至C21达到三级配电逐级保护。三、负荷计算1、现场主要用电设备统计表序号名称规格功率（kw）数量（台）合计功率功率因数钢筋机组1调直机WJ40-413.5KW1台13.5KW0.982弯曲机WJ40-43KW1台3KW0.983箍筋机WJ40-13KW2台6KW0.984切割机2.2KW2台4.4KW0.985切断机WJ40-15.5 KW1台5.5 KW0.98电焊机组6电焊机BX-33011KW3台33KVA0.45木工机组7电锯MJ1043KW2台6KW0.7振捣机组8振捣器HZ-301.1 KW6台6.6KW0.7塔吊机组9塔吊QTZ631554.4KW1台54.4KW0.98照明机组10照明10 KW0.55卷扬机组11无聊提升机JZR-41-811KW6台66KW0553.2现场用电总负荷计算3.2.1钢筋机组Kx=0.7 cos=0.98 tg=0.8Pe=13.5+3+32+5.5+2.22=32.4 KWPjs=KxPe=0.732.4=22.68kwQjs=tgPjs=22.680.8=18.1KVar3.2.2木工机组Kx=0.7 cos=0.7 tg=0.8Pe=32=6kwPjs=KxPe=0.76=4.2kwQjs=tgPjs=0.84.2=3.36KVar3.2.3振捣机组Kx=0.7 cos=0.65 tg=1.17 Pe=1.16=6.6KWPjs= Kx Pe=0.76.6=4.62KWQjs=tgpjs=1.174.62=5.4KVar3.2.4电焊机组Kx=0.45 cos=0.45 tg=1.98先将JC=50%统一换算到JC=100%时的额定容量Pe= Pn= 11=7.78 kwPjs=KxPe=0.4523.3=10.5kwQjs=tgPjs=1.9810.5=20.8KVar3.2.5塔吊机组Kx=0.3 cos=0.98 tg=1.02先将JC=40%统一换算到JC=25%的额定容量=Pe* =54.42=68.8KWPjs=Kx*Pe=0.368.8=20.64KWQjs=tg*pjs=1.0220.64=21.05KVar3.2.6照明组Kx=1.1 cos=0.55 tg=1.52Pjs=Kx*Pe=1.110=11KWQjx= tg*pjs=1.5211=16.72 KVar3.2.7卷扬机组Kx=0.3 cos=0.7 tg=1.02Pe=116=66KWPjs=KxPe=0.366=19.8KWQjx= tgpjs=1.0219.8=20.2 KVar3.2.8高峰用电负荷Kx=0.9 Pjs=0.9（22.68+4.2+4.62+10.5+20.64+19.8+11）=84.1 KWQjs=0.9(18.1+3.36+5.4+20.8+21.05+20.2+16.72）=95.1KVarSjs= =114 KVA根据现场用电负荷计算，甲方提供的630KVA变电器能够满足现场高峰用电要求。四、导线选择及开关选择4.1、总配电线路设备总用电量I总=Kx *（Sjs/*U） =0.9（127/0.38） =173.7A查表（92DQI）铜导线截面面积为4120+170mm，能够满足使用要求4.2、 AA配电柜分7个二级箱（B1-B7）4.2.1 B1箱:基本配置：塔吊1台、无聊提升机1台、振捣器1台。1）C1振捣器I=P/Ucos=1.1/0.380.7=2.4A选择橡套电缆52.5m其安全载流量为19A大于2.4A能够满足使用要求。开关选择：空开选DZ20Y-40/330 漏电DZ15LE-20/49012）C2物料提升机I=P/Ucos=11/0.380.7=24A选择橡套电缆54m其安全载流量为26A，大于实际24A能够满足使用要求。开关选择：空开选DZ20Y-60/330 漏电DZ15LE-40/49013）C3塔吊I=Pe/Ucos=54.4/0.980.98=84.4A查表选择435+116m橡套电缆，其安全载流量为116A大于实际84.4A能够满足使用要求。开关选用：DZ20Y-160/330 漏电DZ15LE-100/49014）B1箱I=Kx（Pe/.U. cos） =0.9（66.5/ 0.380.7） =129.9A 查表选择450125 m橡套电缆，其安全载流量为168A，大于实际129.9A能够满足要求。开关选用: 空开选DZ20Y-200/330，漏电选用DZ15LE-150/49014.2.2 B2箱基本配置：调直机1台、弯曲机1台、箍筋机2台、切断机1台1）C4调直机I=Pe/Ucos=13.5/0.380.98=21A选择橡套电缆54m其安全载流量为26A，大于21A能够满足使用要求。开关选择：空开选DZ20Y-60/330 漏电DZ15LE-40/49012）C5切割机I=Pe/Ucos=5.5/0.380.98=8.5A选择橡套电缆52.5m其安全载流量为19A，能够满足使用要求。开关选择：空开选DZ20Y-40/330 漏电DZ15LE-20/49013）C6弯曲机I=Pe/Ucos=3/0.380.98=4.7A查表选择52.5m橡套电缆，其安全载流量为19A，能够满足要求。开关选择：空开选DZ20Y-40/330 漏电DZ15LE-20/4901C9压刨同C84）C7、C8箍筋机同C65）B2箱I=Kx（Pe/Ucos） =0.9（28/0.380.98） =39A查表410+16 m橡套电缆，其安全载流量为47A，能够满足使用要求。选用：空开关DZ20Y-100/330，漏电选用DZ15LE-100/49014.2.3 B3箱基本配置：切割机2台、电焊机2台、电锯1台1）C9切割机I=Pe/Ucos=2.2/0.380.98=3.4A查表选择52.5m橡套电缆，其安全载流量为19A，能够满足要求。开关选择： DZ20Y-40/330 漏电DZ15LE-20/4901C10切割机同C92）C11电焊机基本配置:塔吊1台，振捣器2台1）C10塔吊I=Pe/Ucos=110.360.45=37.1A查表选用410+16mm橡套电缆，其安全载流量为47A，能够满足使用要求。开关选择：空开关：DZ20Y-100/330，漏电选用：DZ15LE-63/4901C12电焊机同C112）C13电锯I=Pe/Ucos=3/0.380.7=6.5A查表选用52.5=m橡套电缆，其安全载流量19A，能够满足要求。开关选用DZ20Y-40/330 漏电选用DZ15LE-40/49014）B3箱I=Kx *（Pe/*U* cos）=0.9(29.4/0.380.7)=63.8A查表选用425+116mm橡套铜电缆，其安全截流量为83A，能够满足要求.开关选用DZ20Y-100/330、漏电选用DZ15LE-100/4901.4.2.4 B4箱基本配置振捣器1台，物料提升机1台1） C14振捣器同C1C15物料提升机同C22） B4箱I =Kx *（Pe/*U* cos） =0.9（12.1 /0.380.7） =26.3A 查表选用410+16mm橡套铜电缆，其安全截流量为47A，能够满足要求.开关选用空开选4.2.5 B5、B6箱基本配置同B4箱 C16、C19振捣器同C1 C17、C18物料提升机同C2 4.2.6 B7箱基本设置振捣器2台、物料提升机2台、电锯1台、电焊机1台1） C20、C23振捣器同C1C21、C22物料提升机同C2C24电锯同C13C25电焊机同C112） B7箱I=Pe/Jcos =0.9(38.2/0.380.7) =74.6A查表选择425+11.6mm其安全载流量为83A能够咱组要求。开关选择：空开选DZ20Y-100/330、漏电选用DZ15LE-100/4901A.五、临电组织管理机构：项目负责人建造师安全生产负责人技术负责安技术员水暖质检员 孙 超电气工长 水暖工长 保管员 材料员放线员试验员安全员电气质检员质检员孙 超土建工长土建班组机械班组六、配电系统接地设计1、现场配电系统为TN-S系统,保护零线PE在总柜处做一组重复接地，PE接地跨接线采用404镀锌扁钢与接地极焊接，引至配电室总柜PE母排进行可靠连接，然后通过PE母排再与工作零母排连接。2、现场临时配电系统中，保护零线PE在现场整个配电系统中设三处以上重复接地，在超过30m的二级（B级）箱处各做一组重复接地。3、防雷设计本工程楼高度均超过20m，现场高大用电设备为塔吊和提升机架，外脚手架等，均应进行防雷接地，设计在每台塔吊处做一组防雷接地，接地阻值小于4，提升机架、外脚手架共同用塔吊接地，用404镀锌扁钢进行可靠连接。4、强电进楼设计强电进楼电源必须采用电缆埋地引入，进楼段采用6米长SC管保护，电缆敷设在施工建筑靠中心负荷点的垂直竖井内，每层设置固定点。5、照明设计施工现场照明采用长寿命、高效电光源，灯具采用安全封闭型的镝灯和碘钨灯，安装在固定金属灯架上，灯架做保护接零,所有灯具距地面不小于3.5m。七、施工现场临时用电安全技术保证措施1、施工现场配电系统、电气设备的设置、安装、防护、使用、维修必须符合施工现场临时用电安全技术规范（JGJ46-2005）及相关安全操作规程。2、施工现场临时用电使用的国家质量技术监督局公布第一批实施强制性电工产品认证目录罗列的电气材料和设备，如断路器、漏电开关、线缆等，必须采用经技术质量监督局认证（CCC）的产品。3、施工现场临时用电，采用“三级配电，逐级漏保”，“一机、一闸、一漏、一箱、一锁”的配置。4、配电箱漏电开关的额定漏电动作电流、额定漏电动作时间按如下分能级设备、保护。A级分配箱：In100mA，Tn0.2SB级分配箱：In50mA，Tn0.1SC级分配箱：In30mA，Tn0.1S5、警卫照明、事故照明、消防应急电源、消防水泵电源引自施工现场电源总开关电源侧。6、现场内所有PE保护零线必须采用黄绿绝缘导线。保护零线PE导线截面和连接板截面须大于工作零线导线截面。7、金属构架、设备可接近裸露导体及靠近带电部分的金属护栏等，均与PE保护零线做可靠连接。8、 A级箱、B级箱采用线路保护型开关。直接控制电动加工机械的C级箱，采用电动机短路保护和过载保护脱扣特性的漏电开关保护。9、配电箱内的漏电保护开关，须每周定期检查，保证其灵敏可靠，并有记录。配电箱出线有三个及以上回路时，电源端需设隔离开关。10、现场电气检修和安装人员必须持证上岗，正确执行绝缘、屏护、间距三个基本技术措施。严格执行停电、验电挂标示牌技术措施。11、施工现场的配电室、配电箱台设置，不低于在施工程的室外地坪标高+200毫米以上，防止回填后，配电室、配电箱台被雪埋、水淹，A、B、C级配电箱应有防雨、防砸措施，并设围栏，围栏悬挂醒目警示标识和负责人标牌及安全操作制度。12、土壤为普通黏土情况下，接地装置的接地电阻、线路绝缘电阻每季度摇测一次。接地电阻值必须符合安全技术规范要求，雨季测量值需经季节系数调整，否则要立即采取降阻措施。接地类型安全技术规范电阻值（）雨季修正系数工作接地41.3重复接地41.3避雷接地101.213、线路导线绝缘电阻值不低于下列数值：线缆类型绝缘电阻值（M）BV导线2YC导线10VV导线1014、现场施工照明应采用高光效、长寿命的电光源。灯具应有防雨防砸设施。灯具不带电的金属外壳、支架等，均应与PE保护零线连接。区域照明设备、移动式碘钨灯必须采用三芯橡套电缆。照明灯具使用前，漏电开关须经过漏电按钮检查试验。民工宿舍照明采用36V电源，每间宿舍设一个220V换气扇插座，定时供电换气，安装高度大于2.5m。15、现场施工用电设备、超过20米高大金属塔架、金属模板须采取防雷接地措施。每一个接地点的接地线单独与接地干线相连接，严禁在支路接地线中串接。16、电器装置动作后，不得强行合闸，应查明原因排除故障后，方可送电。17、发生身触电时，应立即切断电源。然后对触电者做紧急救护，严禁在未切断电源之前接触触电者。18、现场施工使用电动工具，必须采用类绝缘水平的手持电动工具，导线采用橡套电缆，中间不应有接头。19、电气装置用电设备检查维修。严禁带电作业，检修时必须切断电源并在电源开关悬挂“有人工作，禁止合闸”的警告牌。警告牌挂取应有专人负责。20、临电工程雨季前，现场临电负责人组织有关人员对各类接地装置进行全面外观检查和接地电阻检测，对用电线路和设备进行全面的外观检查和绝缘电阻检测。接地电阻和绝缘电阻必须符合安全技术规范要求。八、施工现场临时用电防火措施1、合理配置、整定、更换用电设备各种保护电器装置，对用电设备和配电线路的过载、短路故障进行可靠有效的保护。导线与用电设备连接须牢固可靠。2、电焊机的一次侧及二次侧应装设防触电保护装置，每台焊机有专用的开关箱和一机一闸控制，由专业电工安装，开关应用自动开关。电焊机一次线长度不超过3米，二次线长度不超过30米，焊接用电缆应使用橡皮护套铜芯多股软电缆，与焊机接线采用线鼻子连接压实。一、二次电缆线截面应与负载电流相适应，保证双线外绝缘层完整。施焊作业要双线到位，不得借路，严格遵守操作规程。3、现场高大设备、塔吊，二十米以上金属脚手架、龙门架等，须做良好防雷接地，防雷引下线周围不得堆放易燃物，防止雷击引起火灾。4、现场临电工程所用电线、电缆、开关电器、配电箱等电气设备，除须经强制认证外，尚应符合相关的行业制造标准。5、灯具高度要求：室内安装固定式灯具，高度不低于2.5米，室内灯具的最大功率60W。室外安装固定式灯具，高度不低于3.0米。6、灯具应与易燃物品保护一定的间距，普通灯具300mm；高发热量的碘钨灯具500mm，光源应避免直射易燃物品。木工房内照明宜采用防爆灯具。7、配电室、配电箱、开关箱等电气装置、线路周围，均须配置两只5Kg干粉灭火器或一个干沙箱，不得堆放易燃易爆和强腐蚀物品。8、施工现场消防系统电源，须引自现场总开关电源侧。消防供电系统、消防泵保护设专用箱。配电箱内设置漏电声光报警器，空气开关采用无过载保护型。9、行灯变压器采用双绕圈式，一次线路设置漏电开关和螺旋管型熔断器，二次线路采用熔断保护。根据负荷情况，由电气技术负责人进行负荷计算，正确选择导线截面和熔体。防止导线过热和照度不够。九、施工现场临时用电组织管理措施施工现场临时用电工程须严格按照施工现场临时用电安全技术规范（JGJ46-2005）进行施工安装和使用。现场临电线路敷设和用电设备施工要严格遵守安全操作规程，现场临时用电十二项内业资料应保证科学、真实、完整，按规定填写归档。科学编制临时用电施工组织设计，严格审批制度。建立健全各项临电工程管理制度：1、建立技术交底制度；临时用电施工组织设计作为现场施工用电指导性文件，电气技术人员要将现场配电总体意图、临电施工必须根据分项工程内容进行技术交底和安全交底，交底到操作电工，技术交底文字资料须有签字手续，并注明交底日期。2、建立临电工程安全检测制度；临时用电工程验收后，须定期对施工用电系统、设备、线路安全工作状态进行确认：每季对各种接地装置接地方电阻进行检测；每月对线缆绝缘、电气设备绝缘电阻进行检测；每周对漏电保护器动作参数值、性能进行检测，保护临时用电工程系统始终处于安全工作状态，并做好检测记录。3、建立电气维修、检查制度；加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记录设备维修时间、地点、设备使用状态等内容。临电电工严格执行每日班前巡查制度，每周对施工现场临时用电线路、开关电器和用电设备做一次全面检查，发现问题及时整改，并将检查整改情况填表归档。4、建立临时用电工程拆除制度；建筑工程竣工后，临时用电工程的拆除应统一指挥，并规定拆除时间、顺序、方法、注意事项和防护措施等。5、建立安全教育和培训制度；进场前，对专业电工和各类用电人员进行安全教育和培训；进场后，定期对专业电工和各类用电人员进行安全教育，凡上岗人员必须持有劳动部门颁发的上岗证书。现场操作电工人员，必须熟练掌握触电急救基本知识和灭火器材使用方法。6、建立健全电气技术人员、施工操作人员岗位责任制度；明确临电工程安全用电责任、技术岗位职责。对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖罚。7、加强电气火灾的防范意识教育，建立健全施工现场明火管理制度，确实做到“预防为主、防消结合”。8、照明灯具必须由电工专门保管和维修，并建立使用登记、回收管理制度。十、环境保护、职业安全措施1、根据施工现场作业环境、职业安全健康状况，确定所有与临电工程有关的重大危险、危害因素，定性、定量地进行监督检查，制定针对性的、有效的预防措施。临电工程有关的重大危险、危害因素名称：序号123456名称触电弧光灼伤电气火灾光污染机械噪声2、照明灯光投射角要调整合适，防止对周边住宅造成光污染，保证灯光照射在施工现场内。3、电锯噪声应控制在国家环保局规定的范围内，木工房要保持封闭，确保噪声不外逸。4、电工操作时，必须穿戴齐全的劳动保护用品，使用合格的专作电工工具。5、电气专业人员必须掌握急救、救援方法和知识。十一、触电事故应急准备与响应预案1、为了确保我项目部触电事故发生以后，能迅速有效地开展抢救工作，最大限度地降低员工及相关各方生命安全风险，特制定本预案，由项目部成立应急响应指挥部，负责指挥协调工作。组长：朱爱军成员： 杨林、于彦明、田金龙 杨伟具体分工如下：（1） 杨林负责现场，任务是掌握了解事故情况，组织现场抢救；（2） 于彦明负责维持现场秩序，做好池事人，周围人员的问讯记录。（3） 田金龙负责妥善处理好善后工作,负责保持与当地相关部门的沟通联系。（4） 杨伟负责联络，任务是根据指挥小组命令，及时布置现场抢救，保持与当地电力、建设行政主管部门等单位的沟通。2、触电事故应急措施：（1） 现场人员应当机立断地脱离电源，尽可能的立即切断电源，亦可用现场得到的绝缘材料等器材，使触电人员脱离带电体。（2） 将伤员立即脱离危险地方，组织人员进行抢救。（3） 若发现触电者呼吸心跳均停止，则将伤员仰卧地平地上或平板立即进行人工呼吸，同时进行体外心脏按压。（4） 立即拨打120向当地急救中心取得联系，应详细说明事故地点、严重程度、本部门的联系电话，并在路口派人接应。（5） 立即向所属公司应急抢险领导小组汇报事故发生情况。（6） 维护现场秩序，严密保护事故现场。3、应急物资常备药品：消毒用品、急救物品、及氧气带。4、通讯联系：医院急救中心：120 火警119 匪警1105、注意事项：（1） 在未脱离电源时，切不可用手去拉触电者。（2） 注意保护好事故现场，便于调查分析事故原因。（3）心肺复苏挽救措施要坚持不断地进行，不能随便放弃。（4）事故发生时应组织人员进行全力抢救，视情况拨打120急救电话和马上通知有关负责人。十二、突发性停电应急与响应预案1、为确保我项目部发生突然停电后，能迅速有效地组织对本工程供电电流的维护，将恢复供电后有触电和机械伤害事故风险降低到最小程度，我项目部成立应急响应指挥部，负责指挥协调工作。组长：朱爱军组员： 杨林、于彦明、 田金龙 、杨伟具体分工如下：（1） 杨林负责施工机具的待机状况（2） 于彦明负责维护因停电引起的现场秩序。（3） 田金龙、杨伟负责停电的原因及可能恢复供电的时间。2、突发性停电的应急措施：（1） 有效地组织食堂伙食的安排。（2） 对可能造成的不稳定秩序及时进行排解。（3） 充分了解停电的原因及可能恢复供电的时间。（4） 分别切断各路分箱、分配电箱、开关箱的电路。（5） 立即切断总配电柜的电源开关，离开时配电室上锁。（6） 组织检查本工地供电线路是否因施工不当造成断电。（7） 有效地组织混凝土浇捣的质量控制，避免造成严重的质量事故。（8） 检查大型机械如塔吊、井架等停止运动后的状态及限位效果。（9） 检查正在使用的各种小型机械的待机状况，确保供电后安全，有序地恢复工作。4、注意事项：A恢复供电后应先检查各类机械设备是否处于安全待机状态。B恢复供电后，合闸顺序应为总配电箱分箱分配箱开关箱C对可能造成的其它事故应启动相应的应急救援预案。目录1编制依据：.12工程概况：.23负荷计算： 3-54导线选择及开关选择： 5-85临电组织管理机构： 8-96配电系统接地设计：.97施工现场临时用电安全技术保证措施：.9-118施工现场临时用电防火措施：.11-129施工现场临时用电组织管理措施：.12-1310环境保护、职业安全措施：13-1411触电事故应急准备与响应预案：14-1512突发性停电应急与响应预案：.15-16后附平面布置图 现场配电箱电路图17
