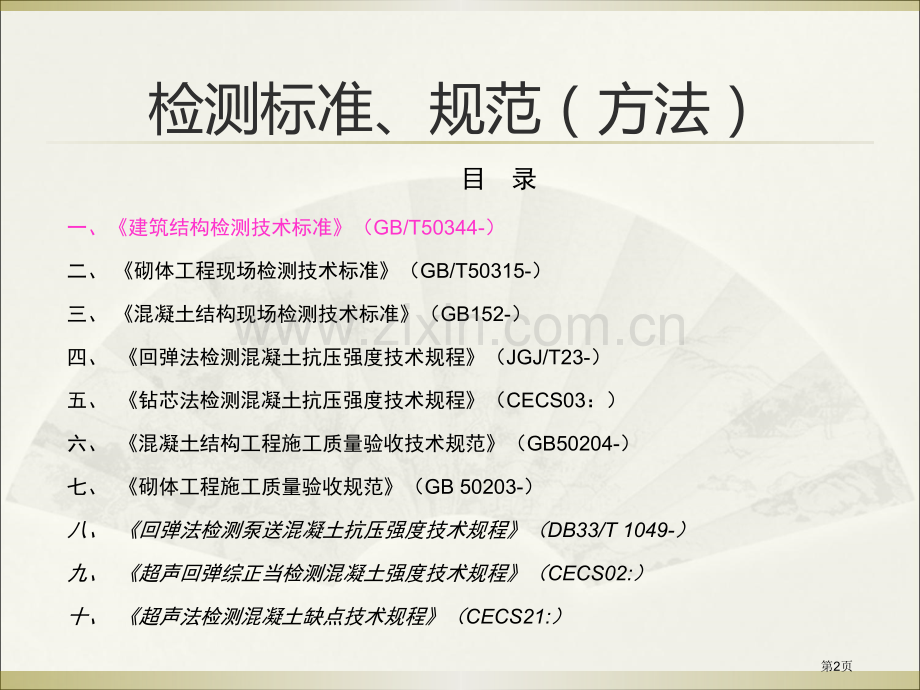

新员工培训.3浙江中能工程检测有限企业结构事业部第1页检测标准、规范（方法）目 录一、建筑结构检测技术标准（GB/T50344-）二、砌体工程现场检测技术标准（GB/T50315-）三、混凝土结构现场检测技术标准（GB152-）四、回弹法检测混凝土抗压强度技术规程（JGJ/T23-）五、钻芯法检测混凝土抗压强度技术规程（CECS03：）六、混凝土结构工程施工质量验收技术规范（GB50204-）七、砌体工程施工质量验收规范（GB 50203-）八、回弹法检测泵送混凝土抗压强度技术规程（DB33/T 1049-）九、超声回弹综正当检测混凝土强度技术规程（CECS02:）十、超声法检测混凝土缺点技术规程（CECS21:）第2页一、建筑结构检测技术标准（GB/T50344-）目 与适用范围 主要内容（含难点分析）第3页目与适用范围 目标：1、统一建筑结构检测内容、检测方法；2、统一检测结果评价方法。适用范围：1、建筑工程中各类结构工程质量检测；2、现有建筑结构性能检测。第4页一、建筑结构检测技术标准（GB/T50344-）目 与适用范围 主要内容（含难点分析）第5页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第6页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第7页术语与符号术语：1、建筑结构检测相关术语：建筑结构检测、检测批、抽样检测、测区、测点。2、检测方法列举：类别：非破损、局部破损 1）回弹法 2）超声回弹综正当 3）钻芯法 4）超声法 5）后装拔出法 6）贯入法 7）原位轴压法 8）扁式液压顶法 9）原位单剪法 10）双剪法 11）砂浆片剪切法 12）推出法 13）点荷法 14）筒压法 15）射钉法）射钉法 16）超声波探伤 17）射线探伤 18）磁粉探伤 19）渗透探伤3、结构、构件几何尺寸 标高、轴线位移、垂直度、平整度、尺寸偏差、挠度、变形4、结构构件缺点与损伤类别 蜂窝、麻面、孔动、露筋、龟裂、裂缝、疏松、混凝土夹渣、焊缝夹渣、腐蚀、锈蚀、损伤（构件非正常位移、变形、开裂及材料破损和劣化等）5、检测数据统计 均值、方差、标准差、样本均值、样本方差、样本标准差、样本、个体、样本容量、标 准值。符号：材料强度、统计参数、计算参数。第8页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第9页基本要求 1、建筑结构检测范围和分类 2、检测工作程序与基本要求 3、检测方法选择与抽样方案 4、现有建筑检测 5、检测汇报 6、检测单位及检测人员要求第10页建筑结构检测范围与分类1、检测范围 2、结构检测分类 第11页基本要求 1、建筑结构检测范围和分类 2、检测工作程序与基本要求 3、检测方法选择与抽样方案 4、现有建筑检测 5、检测汇报 6、检测单位及检测人员要求第12页检测工作程序与基本要求（重点掌握）1、检测工作程序 2、各步骤要求：1、接收委托2、调查3、制订检测方案确认仪器、设备情况4、现场检测补充检测5、计算和结果评价6、检测汇报第13页基本要求 1、建筑结构检测范围和分类 2、检测工作程序与基本要求 3、检测方法选择与抽样方案 4、现有建筑检测 5、检测汇报 6、检测单位及检测人员要求第14页检测方法选择与抽样方案1、检测方法选择 1）依据 2）有对应标准检测方法及恪守要求 3）相关规范、标准要求或提议检测方法及恪守要求 4）扩大对应标准适用范围检测方法及恪守要求 5）检测单位自行开发或引进仪器及检测方法及恪守要求 6）其它2、抽样方案选择 1）选择标准 2）检测批最小样本容量要求（难点）3）检测批合格判定相关要求（难点）第15页基本要求 1、建筑结构检测范围和分类 2、检测工作程序与基本要求 3、检测方法选择与抽样方案 4、现有建筑检测 5、检测汇报 6、检测单位及检测人员要求第16页现有建筑检测1、检验对象 1）构件表面裂缝 2）构件损伤 3）构件过大位移或变形 4）内务装饰层脱落空鼓，栏杆扶手是否松动失效 2、检测重点、检测项目和检测方法选择依据 应依据现有建筑结构设计质量、施工质量、使用环境类别等3、检测重点部位 渗水漏水部位构件；较大重复荷载或动力荷载作用构件；轻易受到磨损、冲撞损伤构件等。4、检测结果提交：向委托方提交相关结构安全性、使用安全性、及结构耐久性等方面有效检测数据和检测结论。第17页基本要求 1、建筑结构检测范围和分类 2、检测工作程序与基本要求 3、检测方法选择与抽样方案 4、现有建筑检测 5、检测汇报 6、检测单位及检测人员要求第18页检测汇报（重点）1、检测汇报要求2、检测汇报应包含内容（见模板）第19页基本要求 1、建筑结构检测范围和分类 2、检测工作程序与基本要求 3、检测方法选择与抽样方案 4、现有建筑检测 5、检测汇报 6、检测单位及检测人员要求 1）检测单位要求：符号国家要求相关资质条件、应有固定工作场所、健全质量管理体系和对应技术能力；仪器设备合格。2）检测人员需经培训取得上岗资格；现场检测应有两名或两名以上检测人员负担。第20页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第21页混凝土结构 1、普通要求、普通要求 2、原材料性能、原材料性能 3、混凝土强度、混凝土强度 4、混凝土构件外观质量与缺点（类别、裂缝检测、内部缺点检测）5、混凝土构件尺寸与偏差（详细分6类）6、混凝土构件变形与损伤、混凝土构件变形与损伤 7、钢筋配置与锈蚀（位置、保护层厚度、直径、数量等）8、混凝土构件性能实荷检验与结构动测（附录E）第22页普通要求 1、适用范围 适合用于现浇混凝土及预制混凝土结构与构件质量与性能检测。2、混凝土结构检测项目 原材料性能、混凝土强度、构件外观质量与缺点、尺寸与偏差、变形与损伤、钢筋配置等；结构性能实荷检验、结构动力测试。第23页原材料性能 1、检测方法 2、现有结构钢筋抗拉强度检测：钢筋表面硬度测试与取样检验结合方法。第24页混凝土抗压强度 1、检测方法：回弹法、超声回弹综正当、后装拔出法或钻芯法；2、检测时应符合要求：第25页变形与损伤 1、变形类别及检测 构件挠度及检测仪器与方法（测距仪、水准仪）构件或结构倾斜及检测仪器与方法（经纬仪、定位仪）基础不均匀沉降及检测仪器与方法（水准仪）2、损伤类别及检测 环境侵蚀、灾害、人为、混凝土有害元素（游离氧化钙、氯离子等）、预应力锚夹具损伤等。第26页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第27页砌体结构 1、普通要求 2、砌筑块材（强度、尺寸偏差、外观质量等；取样法、回弹法、钻芯法等）3、砌筑砂浆（强度、品种、有害元素含量等；推出法、筒压法、射钉法等）4、砌体强度 5、砌筑质量与结构（难点）6、砌体结构变形与损伤（裂缝、倾斜、基础不均匀沉降、环境侵蚀损伤、灾害损伤、人为损伤等类别）第28页普通要求 1、适用范围 适合用于砖砌体、砌块砌体和石砌体结构与构件质量或性能检测。2、砌体结构检测项目 砌筑块材、砌筑砂浆、砌体强度、砌筑质量与结构、砌体结构变形与损伤。第29页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第30页钢结构 1、普通要求（适用范围、项目）2、钢结构材料性能 3、连接 4、尺寸与偏差 5、缺点、损伤与变形 6、结构 7、涂装 8、钢网架 9、结构性能实荷检验与动测第31页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第32页主要内容 1、总 则（目标、适用范围、使用注意事项）2、术语与符号（检测方法列举、几何尺寸、结构构件缺损类别、数据统计）3、基本要求（检测范围和分类、工作程序与基本要求、检测方法选择与抽样 方案、现有建筑检测、检测汇报、检测单位及人员要求）4、混凝土结构 5、砌体结构 6、钢结构 7、钢管混凝土结构 8、木结构 9、附录9种方法。第33页 谢谢！第34页
