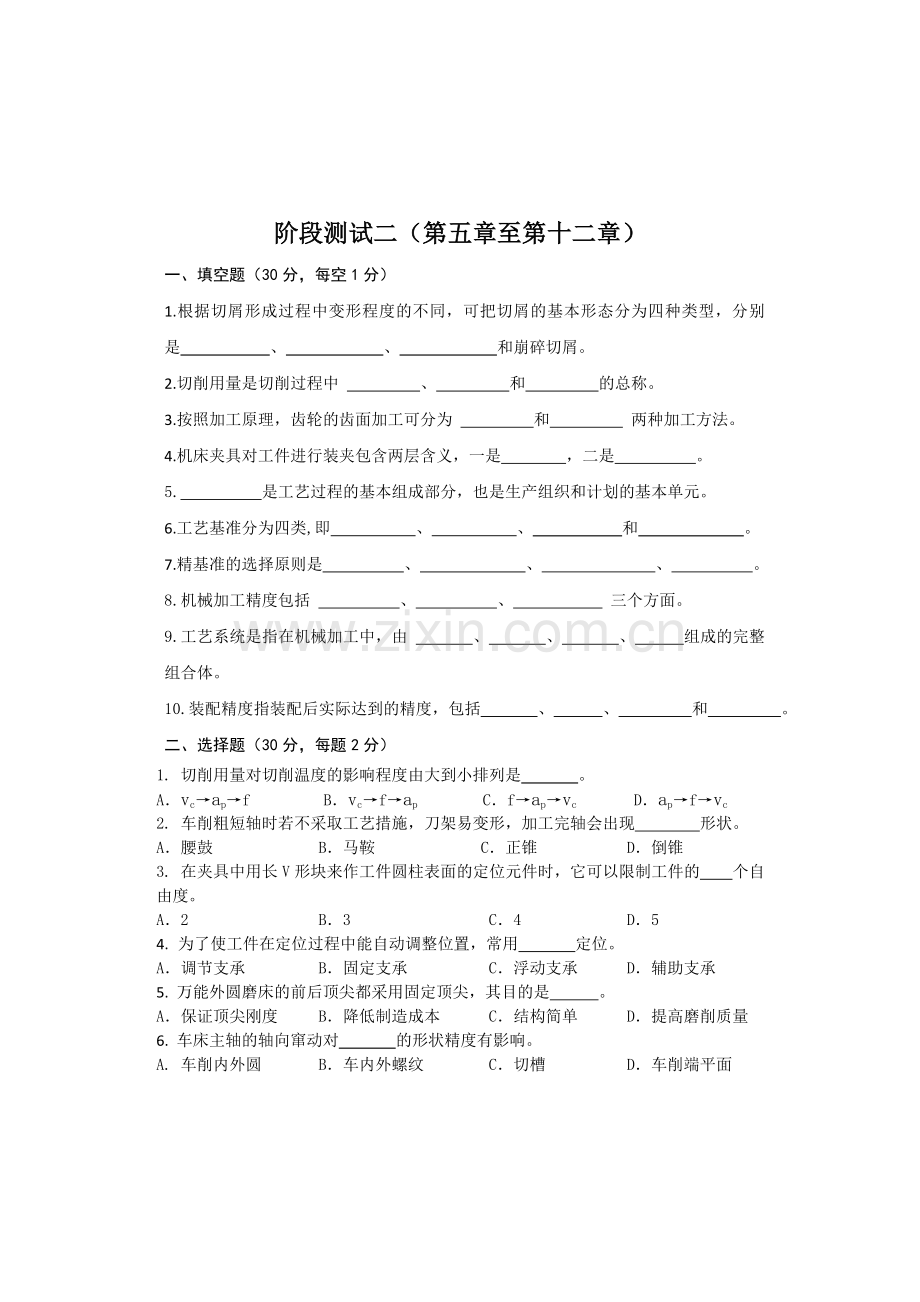

阶段测试二（第五章至第十二章）
一、填空题（30分，每空1分）
1.根据切屑形成过程中变形程度的不同，可把切屑的基本形态分为四种类型，分别是 、 、 和崩碎切屑。
2.切削用量是切削过程中 、 和 的总称。
3.按照加工原理，齿轮的齿面加工可分为 和 两种加工方法。
4.机床夹具对工件进行装夹包含两层含义，一是　　　　，二是　　　　　。
5. 是工艺过程的基本组成部分，也是生产组织和计划的基本单元。
6.工艺基准分为四类,即　　　 　　、　　　 　　、 和 。
7.精基准的选择原则是　　　 　、　　　 　　、　　　　　　　、　　　　　。
8.机械加工精度包括 、 、 三个方面。
9.工艺系统是指在机械加工中，由 、 、 、 组成的完整组合体。
10.装配精度指装配后实际达到的精度，包括 、 、 和 。
二、选择题（30分，每题2分）
1. 切削用量对切削温度的影响程度由大到小排列是 。
A．vc→ap→f B．vc→f→ap C．f→ap→vc D．ap→f→vc
2. 车削粗短轴时若不采取工艺措施，刀架易变形，加工完轴会出现　 　　形状。
A．腰鼓　　　 B．马鞍　　　 C．正锥 D．倒锥
3. 在夹具中用长V形块来作工件圆柱表面的定位元件时，它可以限制工件的　 个自由度。
A．2 B．3 C．4 D．5
4. 为了使工件在定位过程中能自动调整位置，常用　　　 定位。
A．调节支承 B．固定支承 C．浮动支承 D．辅助支承
5. 万能外圆磨床的前后顶尖都采用固定顶尖，其目的是　　　。
A．保证顶尖刚度 B．降低制造成本 C．结构简单 D．提高磨削质量
6. 车床主轴的轴向窜动对 的形状精度有影响。
A. 车削内外圆 B．车内外螺纹 C．切槽 D．车削端平面

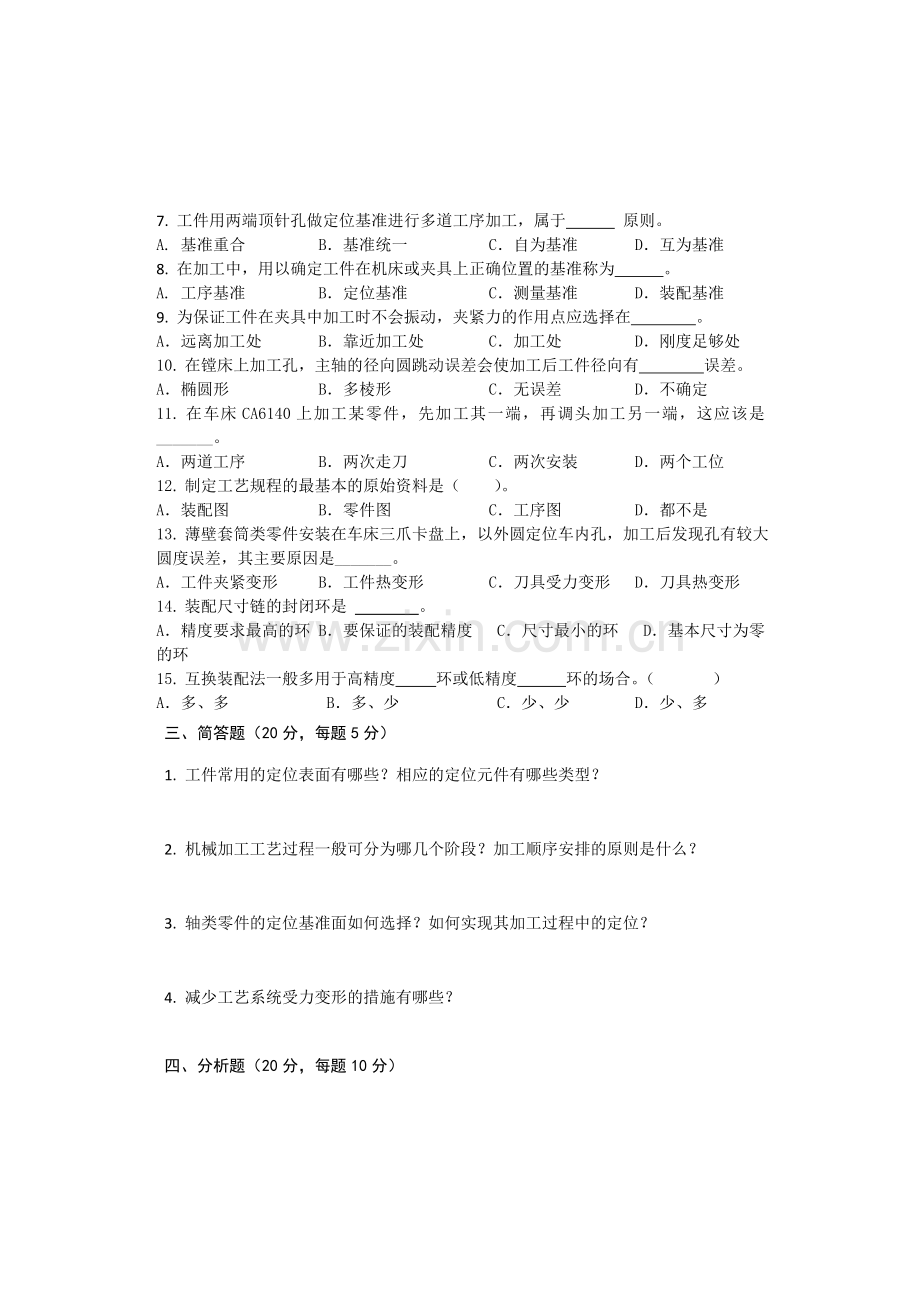

7. 工件用两端顶针孔做定位基准进行多道工序加工，属于　　　 原则。
A. 基准重合 B．基准统一 C．自为基准 D．互为基准
8. 在加工中，用以确定工件在机床或夹具上正确位置的基准称为 。
A. 工序基准 B．定位基准 C．测量基准 D．装配基准
9. 为保证工件在夹具中加工时不会振动，夹紧力的作用点应选择在　 　　。
A．远离加工处 B．靠近加工处 C．加工处 D．刚度足够处
10. 在镗床上加工孔，主轴的径向圆跳动误差会使加工后工件径向有　 　　误差。
A．椭圆形　　　　 B．多棱形　　　 C．无误差 D．不确定
11. 在车床CA6140上加工某零件，先加工其一端，再调头加工另一端，这应该是_______。
A．两道工序 B．两次走刀 C．两次安装 D．两个工位
12. 制定工艺规程的最基本的原始资料是（　　）。
A．装配图 B．零件图 C．工序图 D．都不是
13. 薄壁套筒类零件安装在车床三爪卡盘上，以外圆定位车内孔，加工后发现孔有较大圆度误差，其主要原因是_______。
A．工件夹紧变形 B．工件热变形 C．刀具受力变形 D．刀具热变形
14. 装配尺寸链的封闭环是 　　　。
A．精度要求最高的环 B．要保证的装配精度 C．尺寸最小的环 D．基本尺寸为零的环
15. 互换装配法一般多用于高精度 环或低精度 环的场合。（ ）
A．多、多 B．多、少 C．少、少 D．少、多
三、简答题（20分，每题5分）
1. 工件常用的定位表面有哪些？相应的定位元件有哪些类型？

2. 机械加工工艺过程一般可分为哪几个阶段？加工顺序安排的原则是什么？

3. 轴类零件的定位基准面如何选择？如何实现其加工过程中的定位？

4. 减少工艺系统受力变形的措施有哪些？

四、分析题（20分，每题10分）
1. 试分析下图所示各零件加工所必须限制的自由度：
（1）在球上打盲孔φB，保证尺寸H；
（2）在套筒零件上加工φB孔，要求与φD孔垂直相交，且保证尺寸L；

d）
H
Z
Y
B
Z
X
Y
X
Z
c）
H
L
Z
B
Y
X
Z
a）
H H
φB
φB
L
（φD）
b）
Y
X
Z
（3）在轴上铣横槽，保证槽宽B以及尺寸H和L；
（4）在支座零件上铣槽，保证槽宽B和槽深H及与4分布孔的位置度。

2. 某一主轴轴颈为Φ50js6，其加工过程为：粗车—半精车—粗磨—精磨，试根据工序尺寸、工序余量、工序公差及上下偏差的确定原则和方法，填充下表中的缺项。
工序名称
工序余量
工序尺寸
工序公差
工序尺寸及上下偏差
精磨
0.1

Φ50js6
粗磨

0.024

半精车

ф50.5

粗车
3.5

0.25

毛坯
——
ф55
