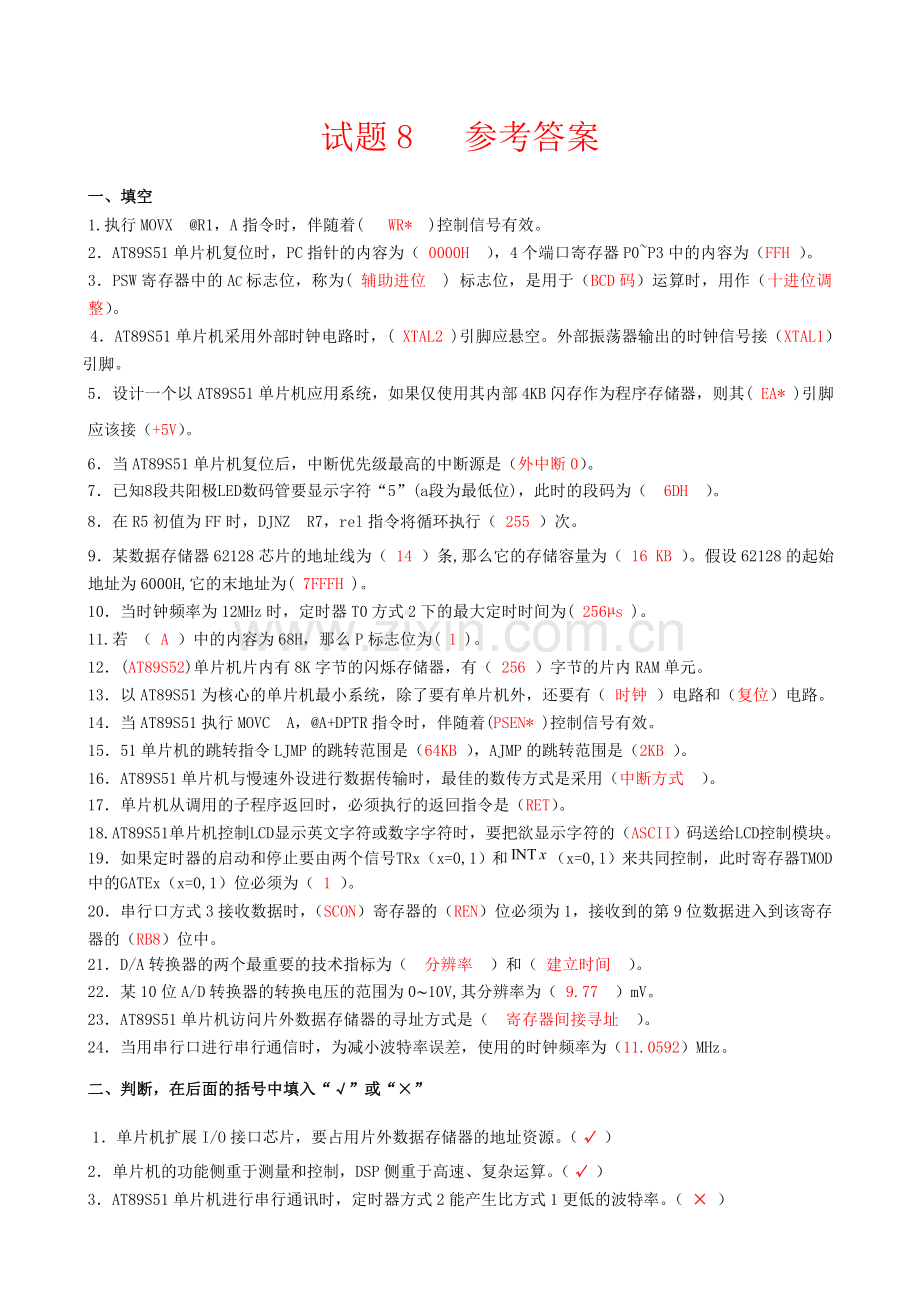

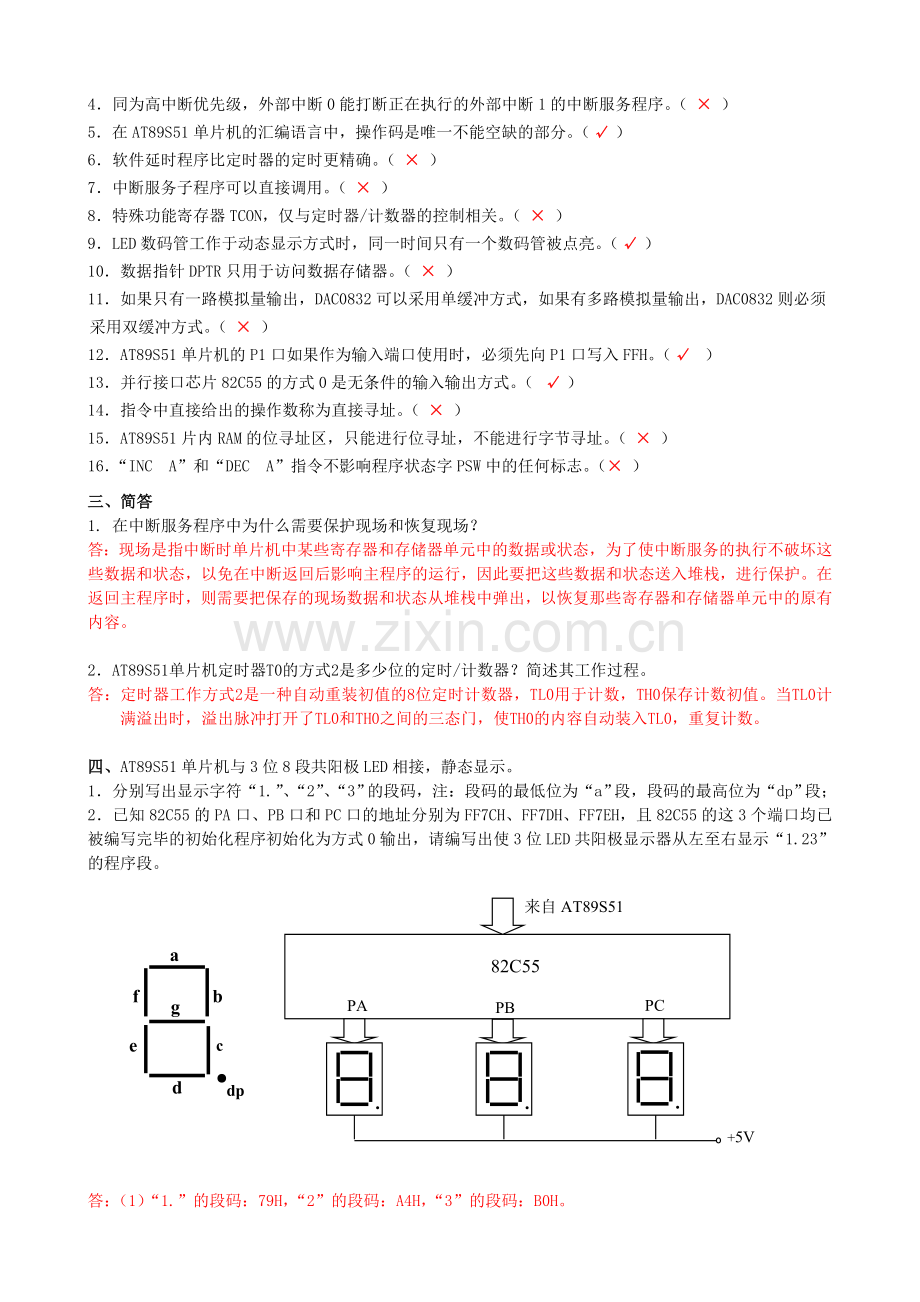

单片机试题8-参考答案.doc

试题8 参考答案
一、填空
1.执行MOVX @R1，A指令时，伴随着( WR* )控制信号有效。
2．AT89S51单片机复位时，PC指针的内容为（ 0000H ），4个端口寄存器P0~P3中的内容为（FFH ）。
3．PSW寄存器中的AC标志位，称为( 辅助进位 ) 标志位，是用于（BCD码）运算时，用作（十进位调整）。
4．AT89S51单片机采用外部时钟电路时，( XTAL2 )引脚应悬空。外部振荡器输出的时钟信号接（XTAL1）引脚。
5．设计一个以AT89S51单片机应用系统，如果仅使用其内部4KB闪存作为程序存储器，则其( EA* )引脚应该接（+5V）。
6．当AT89S51单片机复位后，中断优先级最高的中断源是（外中断0）。
7．已知8段共阳极LED数码管要显示字符“5”(a段为最低位)，此时的段码为（ 6DH ）。
8．在R5初值为FF时，DJNZ R7，rel指令将循环执行（ 255 ）次。
9．某数据存储器62128芯片的地址线为（ 14 ）条,那么它的存储容量为（ 16 KB ）。假设62128的起始地址为6000H,它的末地址为( 7FFFH )。
10．当时钟频率为12MHz时，定时器T0方式2下的最大定时时间为( 256µs )。
11.若 （ A ）中的内容为68H，那么P标志位为( 1 )。
12．(AT89S52)单片机片内有8K字节的闪烁存储器，有（ 256 ）字节的片内RAM单元。
13．以AT89S51为核心的单片机最小系统，除了要有单片机外，还要有（ 时钟 ）电路和（复位）电路。
14．当AT89S51执行MOVC A，@A+DPTR指令时，伴随着(PSEN* )控制信号有效。
15．51单片机的跳转指令LJMP的跳转范围是（64KB ），AJMP的跳转范围是（2KB ）。
16．AT89S51单片机与慢速外设进行数据传输时，最佳的数传方式是采用（中断方式 ）。
17．单片机从调用的子程序返回时，必须执行的返回指令是（RET）。
18.AT89S51单片机控制LCD显示英文字符或数字字符时，要把欲显示字符的（ ASCII ）码送给LCD控制模块。
19．如果定时器的启动和停止要由两个信号TRx（x=0,1）和（x=0,1）来共同控制，此时寄存器TMOD中的GATEx（x=0,1）位必须为（ 1 ）。
20．串行口方式3接收数据时，（SCON）寄存器的（REN）位必须为1，接收到的第9位数据进入到该寄存器的（RB8）位中。
21．D/A转换器的两个最重要的技术指标为（ 分辨率 ）和（ 建立时间 ）。
22．某10位A/D转换器的转换电压的范围为0∼10V,其分辨率为（ 9.77 ）mV。
23．AT89S51单片机访问片外数据存储器的寻址方式是（ 寄存器间接寻址 ）。
24．当用串行口进行串行通信时，为减小波特率误差，使用的时钟频率为（11.0592）MHz。
二、判断，在后面的括号中填入“√”或“×”
1．单片机扩展I/O接口芯片，要占用片外数据存储器的地址资源。（√ ）
2．单片机的功能侧重于测量和控制，DSP侧重于高速、复杂运算。（√ ）
3．AT89S51单片机进行串行通讯时，定时器方式2能产生比方式1更低的波特率。（ × ）
4．同为高中断优先级，外部中断0能打断正在执行的外部中断1的中断服务程序。（ × ）
5．在AT89S51单片机的汇编语言中，操作码是唯一不能空缺的部分。（√ ）
6．软件延时程序比定时器的定时更精确。（ × ）
7．中断服务子程序可以直接调用。（ × ）
8．特殊功能寄存器TCON，仅与定时器/计数器的控制相关。（ × ）
9．LED数码管工作于动态显示方式时，同一时间只有一个数码管被点亮。（√ ）
10．数据指针DPTR只用于访问数据存储器。（ × ）
11．如果只有一路模拟量输出，DAC0832可以采用单缓冲方式，如果有多路模拟量输出，DAC0832则必须采用双缓冲方式。（ × ）
12．AT89S51单片机的P1口如果作为输入端口使用时，必须先向P1口写入FFH。（√ ）
13．并行接口芯片82C55的方式0是无条件的输入输出方式。（ √ ）
14．指令中直接给出的操作数称为直接寻址。（ × ）
15．AT89S51片内RAM的位寻址区，只能进行位寻址，不能进行字节寻址。（ × ）
16．“INC A”和“DEC A”指令不影响程序状态字PSW中的任何标志。（× ）
三、简答
1. 在中断服务程序中为什么需要保护现场和恢复现场？
答：现场是指中断时单片机中某些寄存器和存储器单元中的数据或状态，为了使中断服务的执行不破坏这些数据和状态，以免在中断返回后影响主程序的运行，因此要把这些数据和状态送入堆栈，进行保护。在返回主程序时，则需要把保存的现场数据和状态从堆栈中弹出，以恢复那些寄存器和存储器单元中的原有内容。

2．AT89S51单片机定时器T0的方式2是多少位的定时/计数器？简述其工作过程。
答：定时器工作方式2是一种自动重装初值的8位定时计数器，TL0用于计数，TH0保存计数初值。当TL0计满溢出时，溢出脉冲打开了TL0和TH0之间的三态门，使TH0的内容自动装入TL0，重复计数。

四、AT89S51单片机与3位8段共阳极LED相接，静态显示。
1．分别写出显示字符“1.”、“2”、“3”的段码，注：段码的最低位为“a”段，段码的最高位为“dp”段；
2．已知82C55的PA口、PB口和PC口的地址分别为FF7CH、FF7DH、FF7EH，且82C55的这3个端口均已被编写完毕的初始化程序初始化为方式0输出，请编写出使3位LED共阳极显示器从左至右显示“1.23”的程序段。
a
b
c
d
e
f
g
●
dp
82C55
PB
PC
PA
来自AT89S51

·
·
·
+5V
º

答：（1）“1.”的段码：79H，“2”的段码：A4H，“3”的段码：B0H。
（2） MOV A，#79H
MOV DPTR，#0FF7CH
MOVX @DPTR，A
MOV A，#0A4H
MOV DPTR，#0FF7DH
MOVX @DPTR，A
MOV A，#0B0H
MOV DPTR，#0FF7EH
MOVX @DPTR，A

五、AT89S51单片机通过ADC0809进行模数转换，采用中断控制方式，请回答：
1．标出图中①、②、③所对应的引脚符号；
2．填写程序或注释中的空白部分a~f ；
3．程序中的“#addr”为模拟输入的端口地址，当单片机分别对“IN0”、“IN3”和“IN7”进行模数
转换时，写出对应的“#addr”的取值（注意：地址线未用到的位为1）。

ORG 0000H
AJMP MAIN
ORG 0013H ； a 的中断入口地址
b ；读A/D转换结果
RETI
ORG 0100H
MAIN： SETB IT1 ； c 触发方式选择
SETB d ；总中断允许
SETB e ；允许中断
MOV DPTR，#addr ；指向某一模拟输入通道
f ；启动A/D转换
SJMP $ ；等待中断

答：1. ①为“INT1”，②为“WR*”，③为“RD*”；
2. a填“外部中断1”，b填“MOVX A，@DPTR”，c填“下降沿”，d填“EA”，e填“EX1”，f填“MOVX @DPTR，A”；
3. “IN0”的端口地址为：7FF8H，
“IN3”的端口地址为：7FFBH，
“IN7”的端口地址为：7FFFH。
六、请回答：
1．下图中单片机外部扩展的程序存储器和数据存储器容量各是多少？
2．三片存储器芯片的地址范围分别是多少？(地址线未用到的位为1)
3．请编写程序，将内部RAM 40H~4FH中的内容送入1# 6264的前16个单元中；

答：
1．外部扩展的程序存储器容量为：8KB
外部扩展的数据存储器容量为：8KB×2=16KB
2．程序存储器2764地址范围为：0000H~1FFFH
数据存储器1#6264地址范围为：6000H~7FFFH
数据存储器2#6264地址范围为：A000H~BFFFH
3．编写程序
MOV R0，#40H
MOV DPTR，#6000H ；设置数据指针为6000H
LOOP： MOV A，@R0 ；将片内RAM（40~4FH）中的内容送入A中
MOVX @DPTR，A ；将A→@DPTR中
INC　　 R0
INC DPTR
CJNE R0，#50H，LOOP ；将此子程序，循环执行16次
RET
