蘑菇石湿贴施工组织设计方案新.doc

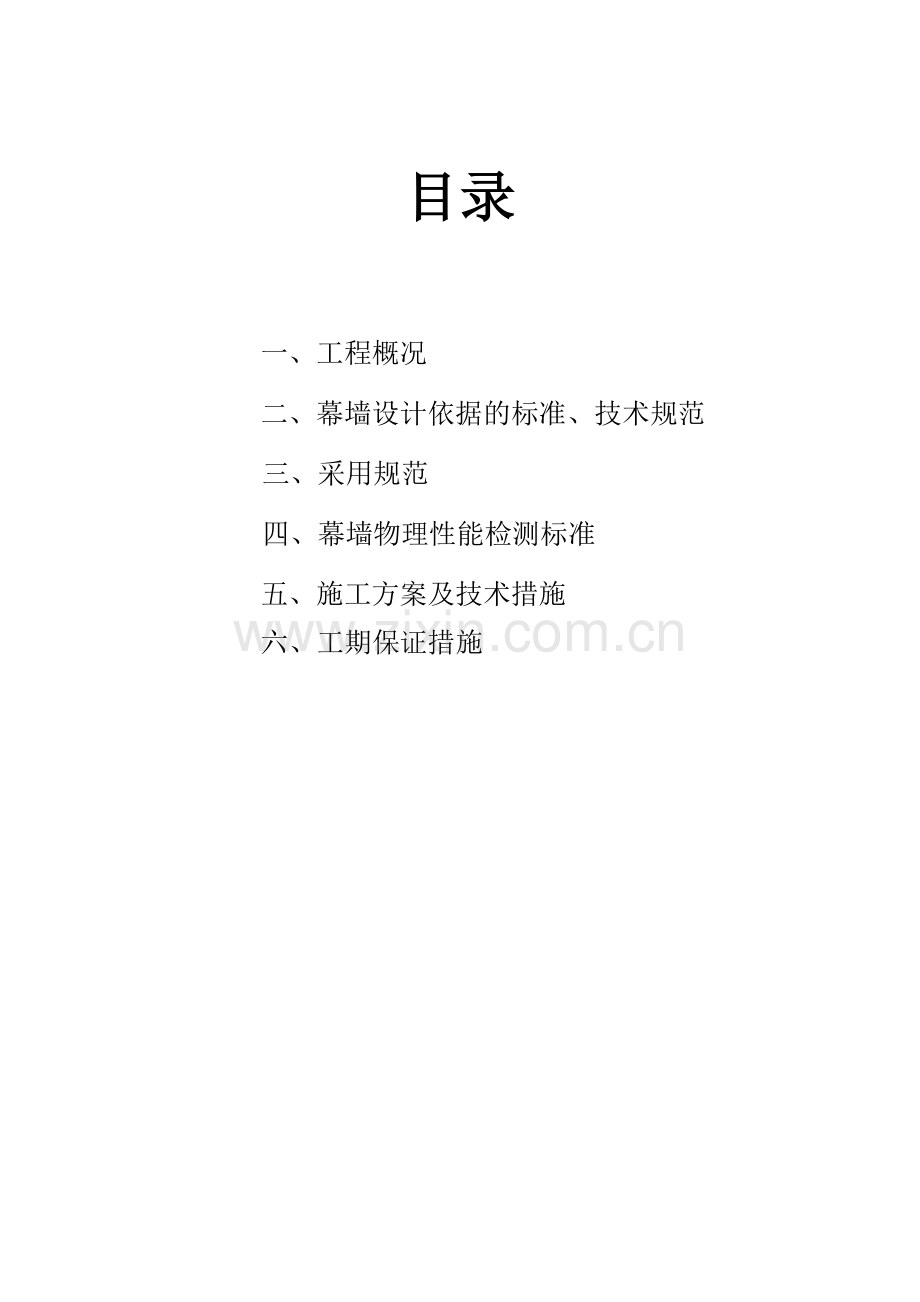

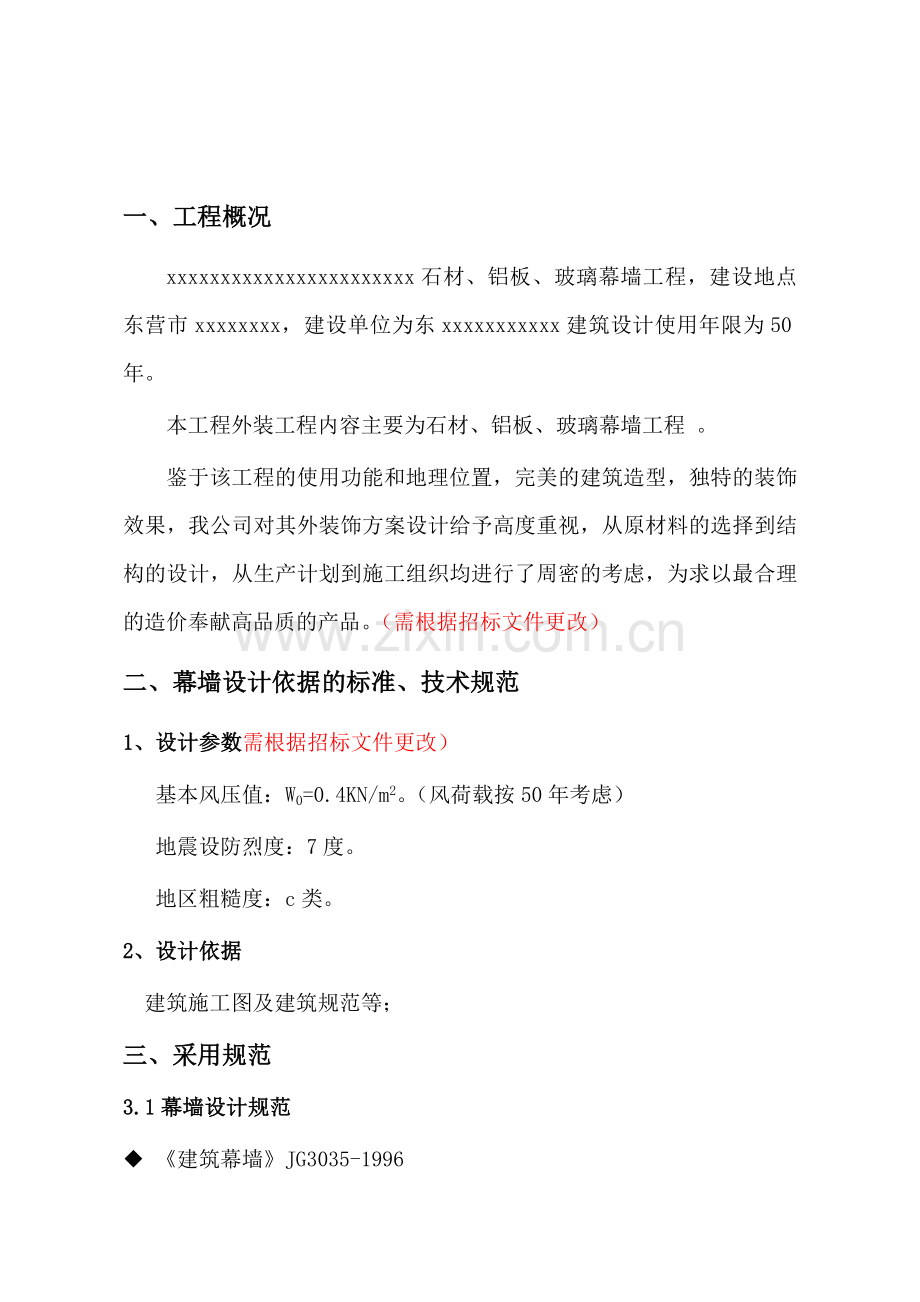

目录一、工程概况二、幕墙设计依据的标准、技术规范三、采用规范四、幕墙物理性能检测标准五、施工方案及技术措施 六、工期保证措施 一、工程概况xxxxxxxxxxxxxxxxxxxxxxx石材、铝板、玻璃幕墙工程，建设地点东营市xxxxxxxx，建设单位为东xxxxxxxxxxx建筑设计使用年限为50年。本工程外装工程内容主要为石材、铝板、玻璃幕墙工程 。鉴于该工程的使用功能和地理位置，完美的建筑造型，独特的装饰效果，我公司对其外装饰方案设计给予高度重视，从原材料的选择到结构的设计，从生产计划到施工组织均进行了周密的考虑，为求以最合理的造价奉献高品质的产品。（需根据招标文件更改）二、幕墙设计依据的标准、技术规范1、设计参数需根据招标文件更改） 基本风压值：W0=0.4KN/m2。（风荷载按50年考虑） 地震设防烈度：7度。 地区粗糙度：c类。2、设计依据建筑施工图及建筑规范等；三、采用规范3.1幕墙设计规范u 建筑幕墙JG3035-1996u 玻璃幕墙工程技术规范JGJ102-2003u 金属与石材幕墙工程技术规范JGJ 133-2001u 建筑幕墙物理性能分级GB/T15225-94u 建筑幕墙空气渗透性能测试方法GB/T15226-94u 建筑幕墙风压变形性能测试方法GB/T15227-94u 建筑幕墙雨水渗透性能测试方法GB/T15228-94u 建筑幕墙平面内变形性能及检测方法GB/T18250-2000u 建筑幕墙幕墙抗震性能地震台实验方法GB/T18575-20013.2建筑设计规范u 建筑结构荷载规范GB50009-2001u 建筑设计防火规范GBJ16-87u 高层民用建筑设计防火规范GB50045-95u 建筑物防雷设计规范GB50057-94u 建筑抗震设计规范GB50011-2001u 民用建筑热工设计规范GB50176-93u 民用建筑隔声设计规范GBJ118-89u 采暖通风与空气调节设计规范GBJ19-87u 工业建筑防腐蚀设计规范GB50046-95u 建筑结构可靠度设计统一标准GB50068-2001u 建筑装饰工程施工及验收规范GB50210-2001u 建筑装饰装修工程质量验收规范GB50210-20013.3钢材规范u 高层民用建筑钢结构技术规范JGJ199-98u 建筑钢结构焊接技术规程JGJ81-2002u 钢结构设计规范GB50017-2003u 钢结构工程施工质量验收规范GB50205-2001u 碳素结构钢GB/T700u 优质碳素结构钢GB/T699u 合金钢结构GBT 3077u 低合金高强度结构钢GB/T1591u 碳素结构和低合金结构钢热轧薄钢板及钢带GB/T912u 碳素结构和低合金结构钢热轧厚钢板及钢带GB/T3274u 不锈钢棒GB/T1220u 不锈钢冷加工钢棒GB/T4226u 不锈钢冷扎钢板GB/T3280-92u 不锈钢热扎钢板GB/T4237-92u 高耐侯结构钢GB/T4171u 焊接结构用耐候钢GB/T4172u 碳钢焊条GB/T5177u 钢结构工程施工及验收规范GB502053.4胶类规范u 硅酮建筑密封胶GB/T14683-2003u 建筑用硅酮结构密封胶GB16776-97u 聚硫建筑密封胶JC483-92u 中空玻璃用弹性密封剂JC486-2001u 幕墙玻璃接缝用密封胶JC/T882-2001u 建筑幕墙窗用弹性密封剂JC485-923.5其他规范u 绝热用岩棉、矿棉及其制品GB/T11835-98四、幕墙物理性能检测标准空气渗漏性能按建筑幕墙空气渗漏性能检测方法GB/T15226；风压变形性能按建筑幕墙风压变形性能检测方法GB/T15227；雨水渗漏性能按建筑幕墙雨水渗漏性能检测方法GB/T15228。五、施工方案及技术措施1、施工技术措施1）、工艺流程基层处理找标高、弹线铺找平层弹控制线挂蘑菇石勾缝、擦缝养护2）、操作要点(1）钻孔、剔槽：安装前先将饰面板用台钻钻眼。钻眼前先将石材预先固定在木架上，使钻头直对板材上端面，在缍块板的上、下两个面打眼，孔的位置打在距板宽两端 1/4 处，每个面各打两个眼，孔径为 5mm，深度为 12mm，孔位(孔中心)距石板背面以 8mm 为宜。如板 材宽度较大时，可增加孔数。钻孔后用金钢石錾子把石板背面的孔壁轻轻剔一道槽，深 5mm 左右，连同孔眼形成牛鼻眼，以备埋卧钢丝之用。板的固定采用防锈金属丝绑扎。大规格的 板材，中间必须增设锚固点，如下端不好拴绑金属时，可在未镶贴饰面板的一侧，用手提轻 便小薄砂轮(45mm)，按规定在板高的 1/4 处上、下各开一槽(槽长约 3040mm，槽深 12mm， 与饰面板背面打通，竖槽一般在中，也可偏外，但以不损坏外饰面和不致反碱为宜)，将绑扎丝卧入槽内，便可拴绑与钢筋网(6 钢筋)固定。(2）、放绑扎丝：将绑扎丝(铜丝或镀锌铅丝)剪成长 200mm 左右，一端用木楔子粘环氧树脂将绑扎丝楔进孔内固定牢固，另一端顺槽弯曲并卧入槽内，使石材上下端面没有绑扎丝突出，以保证相邻石材接缝严密。(3）、绑扎钢筋网：具体作法为将墙体饰面部位清理干净，剔出预埋在墙内的钢筋头，焊 接或绑扎6 钢筋网片，先焊接竖向钢筋，并用预埋钢筋弯压于墙面，后焊横向钢筋，是为 绑扎石材所用。如果板材高度为 600mm 时，第一道横筋在地面以上 100mm 处与竖筋绑扎牢固，用来绑扎第一层板材的下口固定绑扎丝，第二道绑扎在 500mm 水平线上 7080mm 且比石板上口低 2030mm 处，用来绑扎第一层石板上口固定绑扎丝，再往上每 600mm 一道横筋即可。(4）、试拼：饰面板材颜色一致，无明显色差，经精心预排试拼，并对进场石材颜色的深 浅分别进行编号，使相邻板材颜色相近，无明显色差，纹路相对应形 成图案，达到令人满意 的效果。(5）、弹线：将墙面、柱面和门窗套用大线坠从上至下吊垂直。同时考虑石材的厚度、灌注砂浆的空隙和钢筋网所占的尺寸，一般石材板外皮距结构面的厚度以 5070mm 为宜。找出 垂直后，在地面上弹出石材的外廓尺寸线，此线即为第一层石材的安装基准线，编好号的石材在弹好的基准线上划出就位线，每块按设计规定留出缝隙。(6）、安装固定：石材的安装固定是按部位取石材将其就位，石板上口外仰，右手伸入石板背面，把石板下口绑扎丝绑扎在横筋上，绑扎时不要太紧，只要把绑扎丝和横筋拴牢就可以；把石板竖起，便可绑石板上口绑扎丝，并用木楔垫稳，石板与基层间的间隙一般为 3050mm(灌浆厚度)。用靠尺检查调整木楔，达到质量要求后再拴紧绑扎丝，如此依次向下进行。 柱面按顺时针方向安装，一般先从正面开始。第一层安装固定完毕，再用靠尺板找垂直，水平尺找平整，方尺找阴阳角方正。在安装石板时如发现石板规格不准确或石板之间缝隙不符， 应用铅皮固定，使石板之间缝隙一致，并保持第一层石板的上口平直。找完垂直、平整、方正后，调制熟石膏，并调成粥状的石膏贴在石板上下之间，使这两层石板粘结成一整体，木 楔处也可粘结石膏，再用靠尺检查有无变形，待石膏硬化后方可灌浆。(7）、灌浆：石材板墙面防空鼓是关健。施工时应充分湿润基层，砂浆按 1:2.5 配制，稠度控制在 80120mm，用铁簸箕舀浆徐徐倒入，注意不要碰撞石材板，边灌边用橡皮锤轻轻敲出石板面或用短钢筋轻捣，使浇入砂浆排气。灌浆应分层分批进行，第一层浇筑高度为150mm，不能超过石板高度 1/3；第一层灌浆很重要，既要锚固石板的下口绑扎丝又要固定石 板，所以必须轻轻地小心操作，防止碰撞和猛灌。如发现石板外移错位，应立即拆除重新安装。第一次灌浆后待 12 小时，等砂浆初凝后应检查一下是否有移动，确定无误后，进行第 二层灌浆，第二层灌浆高度为 200300mm，待初凝后再灌第三层，第三层灌至低于板上口 50100mm 处为止。但必须注意防止临时固定石板的石膏块掉入砂浆内，避免因石膏膨胀导致外 墙面泛白、泛浆。(8）、擦缝：板材安装前宜在板材背面刮一道掺水泥重 5%建筑胶的素水泥浆，这样在板材 背面形成一道防水层，防止雨水渗入板内。石板安装完毕，缝隙必须在擦缝前清理干净，尤其注意固定石材的石膏渣不得留在缝隙内，然后用与板色相同的颜色调制纯水泥浆擦缝，使 缝隙密实、干净、颜色一致。也可在缝隙两边的板面上先粘贴一层胶带纸，用密封胶嵌板缝 隙，扯掉胶带纸后形成一道凸出板面 1mm 的密封胶线缝，使缝隙既美观又防水。(9）、柱子贴面：安装柱面石材板，其基层处理、弹线、钻眼、绑扎钢筋和安装等施工工序流程与镶贴墙面方法相同。但应注意灌浆前用木方钉成槽形木卡子，双面卡住石板，以防灌浆时石板外胀 (10）、清理墙面：石材板安装完要及时进行清理，由于板面有许多肉眼看平见的小孔，如果水泥砂浆污染表面，时间一长就不易清理掉，会形成色斑，应用酸液洗去后用清水充分冲洗干净，以达到美观的效果。3）、验收标准 蘑菇石挂贴的允许偏差应符合建筑装饰装修工程质量验收规范表 8.2.9 的 规定：立面垂直度：2mm 表面平整度：2mm 阴阳角方正：2mm 接缝直线度：2mm 墙裙、勒脚上口直线度：2mm 接缝高低差：0.5mm 接缝宽度：1mm。4）、作业条件 A、 认真看图审图。 B、 进场埋件验收合格。C、 钢筋绑扎结束后。 D、 电焊机电源接配到位。5）、安全技术措施a、 在安装之前，对电焊机的一、二次线及漏电开关进行检查，要保证连接正确并不漏电。b、 对使用外脚手架进行安装作业的，要对脚手架进行保证牢固的检查。c、 埋件安装人员在安装过程中，所有埋件必须放置在安全位置，防止从架上或楼内掉落伤人，传递工件时不得抛掷。d、 所有操作人员，均需戴安全帽、系安全带，现场严禁吸烟。e、 电焊工在作业时，必须带绝缘手套，并且电线要接在漏电保护器上；电焊操作时，要安排专职看火人一名，施工处要防置干粉灭火器1个；水一桶。高空作业人员均需先进行检查，凡有高血压、心脏病等不得在高空作业；高空作业人员不得穿塑料底等些，以免发生滑倒等事故；高空作业严禁进行嬉闹等；f、 所有作业人员不准在工作期间喝酒，严格遵守作业和安全规程。6）、幕墙岩绵保温幕墙防火保温节能施工：在幕墙设计中必须考虑防火和保温的措施，防火除了安装防火隔断板外，还要在板内填塞防火岩棉，防火棉需根据设计图纸要求的厚度及现场实测的宽度尺寸进行切割后安装于防火钢板内，安装需在晴天进行，并可即时封闭，以免被雨水淋湿，可在板块安装完后安装，以保护防火岩棉，安装完后应在表面用钢丝网封闭。保温棉应在板块安装同时安装，以避免被水淋湿玻璃棉与框架周边的缝隙用胶带封闭。7）、幕墙防雷幕墙防雷系统：所有主梁均通过连接钢角码与土建结构避雷均压环可靠连接：幕墙设置自身的防雷均压环（f10钢筋），每隔三层设置一道，同时幕墙也设置自身的避雷引下线，与均压环牢固连接，钢角码与铝合金主梁连接采用不锈钢避雷接触片，土建预留均压环钢接头与钢角码连接采用f10镀锌钢搭接连接，搭接长度不小于100mm。2、石材幕墙施工工艺a、施工顺序放 线不 合 格检 查 放 线后 置 埋 件 安 装连 接 件 安 装提出石材板块加工计划龙骨安装调整石材板块加工制作连接件焊接及防锈处理防雷系统安装石材 板 块 养护 护 护不 合 格防火层安装石材板块检查验收隐 蔽 验 收石材缝边是否平直石材面板安装石材压块安装是否牢固检 查 调 整嵌 缝 打 胶石材缝宽度是否一致检 查 清 理六、工期保证措施1、严格执行各项管理制度，提高管理效率。2、搞好各项工序的衍接和调配工作，工厂加的产品可提前加工成半成品，然后运到工地，加快施工速度。3、认真贯彻各道工序的操作规程，减少窝工返工现象。4、必要时期，增加劳动力或安排人员加班。安全文明施工措施一、安全施工措施1根据有关劳动安全法、卫生法，结合工程实际制定安全措施，并交有关负责人批准。2、在施工前要仔细检查排架的安全，及清除排架上的杂物等，以防在施工时掉下来，在施工中还要定期检查排架是否陈旧、腐烂，扎带是否松脱。3、工具使用前，应对工具进行检查，手电钻、冲击钻等电动工具作绝缘电压试验。4、现场施工人员均不准乱搭接电源，必须制作统一的配电板并装有漏电开关。严禁电缆线在水中浸泡。太阳灯必须和排栅保持一定距离；5、施工人员进入工地随时配备安全帽，高空作业配备安全带，防止人员及物件坠落；6、本工程安装施工面广，机具较多。在使用前必须进行严格检验。手电钻等电动工具须作绝缘电压试验，手持玻璃吸盘须检查吸附重量和进行吸附持续时间试验；7、对于不满足施工条件的部位，应协同有关人员商议解决方案，不得强行安装。8、应注意防止密封材料在使用时产生溶剂中毒，保管好溶剂以免发生火灾等事故；9、对其它工种有影响的部位，应作好保护措施。10、施工现场配备专职安全人员进行监督和巡回检查。二、电动工具性能和安全措施 1）、电钻的组装: 、电钻是用来对金属、塑料以及其它材料或工件进行钻孔的电动工具。电钻的特点的体积小、重量轻、操作快捷、简便、工效高、对体积小、份量重、结构复杂的工件，利用电钻来钻孔尤其方便，不需将工件夹固在机床上进行施工。、电钻由电动机、传动机械、壳体钻夹等部件组成，钻头装夹在钻夹或圆锥套筒内13mm及以上的电钻采用莫氏锥套筒。为适应不同的钻削特性，有单速、双速、回速和无级调速等电钻； 、在使用电钻前要检查后才使用，要根据电流和规定的钻头，不要超过负荷，使用时不要用力过猛，也可以钻一下，停一下，以免钻咀发热容易断掉。 2）、钢材切割机：钢材切割机，主要用于切割金属型材，它根据砂轮磨损原理利用高速旋转的薄片砂轮进行切割，也可以改换铝合金锯片切割木材、硬质塑料等，在建筑装饰施工中多方面的使用。在使用前应检查切割机各部位是否紧固，检查绝缘电阻、电缆线以及电源额定电压是否与要求符合，电源电压不超过额定电压10%，在使用时应调好角度；在开机时，注意运转的方向是否与防护罩上标出的方向一致，如不一致应立即停止，调换插头中两支电源线，操作时不能用力按手柄，以免电机过载或砂轮片崩裂；操作人员在握手柄开关时，身体应倾向一旁，因有时紧固夹钳螺丝松动，导致型材弯起，切割机切割碎屑过大飞出保护罩，容易伤人，使用中发现机器有异常杂音，型材或砂轮跳动过大等应立即停止，检修后方可使用。 3）、台钻：在使用台钻之前更重要注意检查，台钻一般用三相电，电流很大，检查好方可使用；在操作的过程中钻物要钳紧，以防钻头带动，飞出去伤到人，要处处小心，在成批加工中首先定好位，以加强速度和质量，以保证安全。4）、电动角向磨光机：电动角磨光机，是供磨削用的电动工具其砂轮轴线与电动轴线成直角，所以特别适用于位置受限制不便用普通磨光机的场合；该机可配用多种工作头、粗细磨砂轮片、抛光轮、橡胶轮、切割砂轮、钢丝轮等，从而起到磨削、抛光、切割、除锈等作用；在使用角磨机前，首先要检查电线是否损坏，打磨片是否上得正确，螺丝上紧、碳刷有没有，保护罩是否上得标准等，检查完好方可使用；注意的是使用磨机不可用力过猛，以防打磨片爆碎飞到人的身上，用力要均匀、角度要准确；角磨机一般用于不锈钢、铁、铝塑料等多种原料，其中有此材料过厚不能使用。5）、电动冲击钻：电动冲击钻是可调节旋转带冲击的特种电钻。把旋转调到纯旋位置，装上钻头，就像普通电钻一样，可对钢制品进行钻孔；如把旋钮调到冲击位置，装上硬质不锈钢钻头，就可对混凝土、砖墙进行钻孔。它是单相串激电动机，使用前应检查工具是完好，电线有无破损，电源线在进入冲击钻处有无橡皮保护套，接额定电压使用；根据冲击电钻要求选择合适的钻头，调好电钮，将工具垂直不动于墙面冲转，使用时有不正常杂音应停止使用，检查线路是否断线。环境管理保护措施 建筑施工是一项综合性的工作，对于周围环境，影响较大近段时期，由于施工现场的噪音、灰尘等越来越引起社会的重视，虽然石材、铝板幕墙工程施工对周边环境的影响并不很大，但作为整体施工现场的一个重要组成部分，也应该起到自己的作用，因此应该增强施工人员的环境意识，从自身做起，积极保护施工现场的环境卫生，做到多余材料定点、定时回收，设专职环保负责本公司的施工现场清理，监督本公司人员保持卫生并在甲方和地建总承包的管理下，争取达到施工工地标准要求。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
