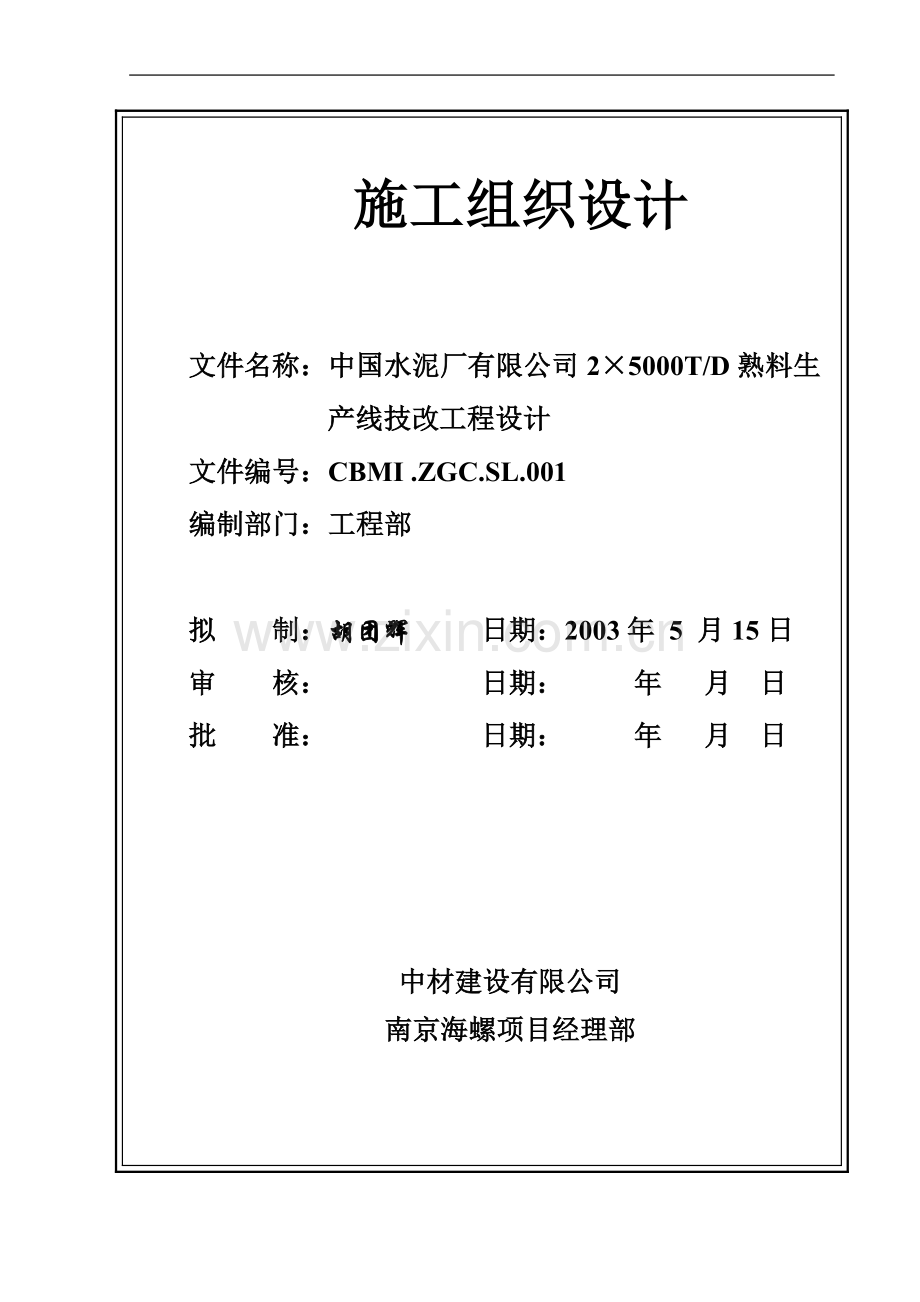

施工组织设计

文件名称：中国水泥厂有限公司2×5000T/D熟料生
产线技改工程设计
文件编号：CBMI .ZGC.SL.001
编制部门：工程部

拟 制：胡团辉 日期：2003年 5 月15日
审 核： 日期： 年 月 日
批 准： 日期： 年 月 日

中材建设有限公司
南京海螺项目经理部

审 核 表

建设单位
名 称
海螺集团
工程项目
名 称
机电设备安装
工程项目编号

文件名称
施工组织设计
项目经理部审核意见
审核负责人： 年 月 日
监理公司
审核意见

审核负责人： 年 月 日
建设单位
审核意见
审核负责人： 年 月 日

目 录

1．施工组织设计编制说明
2．工程目标
3.施工组织结构
4．施工人员、机具配备
5 施工进度计划
6.平面布置图
7.质量策划
8. 工期保证措施
9 质量保证措施
10．安全技术措施
11．环境保护措施
附件: 施工总进度计划
实施检查修改记录
检查总结页

1．施工组织设计编制说明
1.1 工程概述
中国水泥厂始建于1921年，是我国第一座大型水泥厂，经历了八十多年的历史，其水泥质量得到了广大用户的认可，为我国水泥行业立下了重大的贡献。但是由于近几年在经营、管理等多方面的原因，经济效益日见滑落。后来被安徽海螺水泥有限公司兼并。
我公司承包的中国水泥厂2×5000t/d熟料生产线技改工程为安徽海螺水泥有限公司在多年来业绩不断扩大的基础上，进入新世纪以来一新的里程碑。我公司承揽设备配套及设备制作安装、调试工程，承包工程款为10600万元。设计方为天津水泥工业设计院，其工艺装备和建设方式代表了当今国产5000t/d生产线的新水平。本工程实施监理负责制，由具有多年丰富监理经验的马鞍山迈世纪监理公司负责。
中材建设有限公司有着四十多年的水泥建材行业设备制作安装经验的施工企业，凭着多年的施工经验和先进的管理理念，使得我们公司取得快速发展，同行业市场占有率近50%。近年来我们先后通过了ISO9001和ISO14000两项国际认证标准，并严格按照两项标准进行施工，不断提高全体员工的质量意识和环保意识，提高工程产品质量同时，持续改进，旨在为用户提供满意的产品。因此，我们严格按照公司编制的程序文件编制完善的施工设计，制定全面的管理制度，并严格按照各项施工标准进行施工和验收，做到工程产品不合格不予出厂，创建精品工程，为我公司的可持续发展奠定强盛基石。
1.2 工程特点
本项目工程范围比较大，包括土建钢结构、设备安装，工程量大，单位工程多，非标制作复杂，工期为7（第二条线8个月）个月，要求投入的材料、机具、施工人员和资金多需要合理组织，认真制定相应的技术措施和施工方案，采取集中力量打歼灭战和尽可能进行流水作业、交叉施工相结合的方法，合理安排好人、财、物的投入，保证工程的施工进度及工程质量。
本项目工艺线设备数量较多，体积大，需合理选择设备堆放场地，减少二次运输；各单位工程的建筑钢结构及非标数量比较大，要根据各单位工程的施工进度情况以及设备安装的需要，合理安排非标及钢结构的制作顺序，减少非标及钢结构的堆放时间，避免因为钢结构工程的制作原因影响工程正常的施工进度。
本项目设备安装量大，时间短，与土建工程交叉施工频繁，需要合理安排各单位工程的施工顺序与工程进度，充分合理的利用现场有限的施工区域，避免相互干扰而影响施工进度及发生安全事故。
工厂的自动化水平较高，采用先进的集散控制系统对工厂各个生产环节进行监控。
1.3 编制目的
编制本施工组织设计的目的是能更好的履行合同义务，优质、快速、高效完成本工程项目。同时作为海螺集团现在及将来发展的伙伴，我们中材建设有限公司对业主的魄力、胆识、敬业精神深表敬意。我们愿以我公司最优秀的施工队伍，用“科学的管理方法，先进的施工手段和精良的技术装备”与海螺集团的建设者们密切合作，将此条生产线建设成为质量、效益示范线。
1.4 编制依据
1.4.1《水泥机械设备安装工程施工及验收规范》（JCJ 03—90行业标准）
1.4.2《设备安装工程施工及验收规范》（国标汇编）
1.4.3《水泥机械设备安装工程质量检验评定标准》。（QJ/JS A01.01—92内控技术标准）
1.4.4中材建设有限公司质量环境管理体系文件。
1.4.5相关工程图纸。
2．工程目标
2.1项目部质量环境方针
科学的管理，先进的技术，营造绿色生产环境，不断为顾客提供满意产品。
2.2质量目标
工程（产品）一次交验合格率100%，优良率100%，按期向业主交付工程（产品）；强化施工管理，无重大质量安全事故；无设备重大事故；全面推行班组全额生产管理，以用户满意为标准，不断实现管理变革。
2.3 我公司郑重向顾客承诺
2.3.1通过科学和规范的管理模式，使我公司的管理活动、施工生产和服务活动始终满足相关法律、法规及其他要求的规定。
2.3.2不断创新或运用先进的施工生产技术和工艺，持续改进工程（产品）的质量和环境绩效。
2.3.3不断提高全体员工的环保意识，强化或改善施工生产过程，从源头避免或控制环境污染的产生，营造绿色环保施工生产环境。
2.3.4通过工程（产品）质量和环境绩效的持续改进，满足顾客不断变化的虚求，为顾客提供满意的产品，创造社会满意的环境。
2.3.5想用户之所想，急用户之所急，始终为用户提供满意的服务。
3.施工组织结构

质 安 部
项目经理部
铆焊综合部
电气专业部
机械专业部
铆焊制作工长
筑炉、保温工长
机装二工段工长
机装一工段工长
管道安装工长
铆焊安装工长
工 程 部
管 理 部

电装二工段工长
电装一工段工长

4．施工人员、机具配备
施工主要机具、人员配置表
序号
名称
规格、型号
单位
数量
备注
一）起重运输机具
1
塔吊
300T
台
1

2
塔吊
5012
台
1

3
履带起重机
150T
辆
1

4
履带起重机
50T
辆
1

5
汽车吊
90T
辆
1

6
汽车吊
50T
辆
1

7
汽车吊
25T
辆
1

8
汽车吊
20T
辆
1

9
汽车吊
8T
辆
1

10
龙门吊
10T
架
1

11
龙门吊
5T
架
1

12
载重汽车
8T
辆
1

13
载重汽车
40
辆
1

14
载重汽车
12T
辆
1

二）焊接设备
1
埋弧自动焊机

台
2

2
交流焊机
BX6-500
台
80

3
气保焊

台
2

4
直流焊机

台
4

5
剪板机

台
1

6
折弯机

台
1

7
卷板机

台
3

8
摇臂钻床

台
1

9
联合冲剪机

台
1

三）小型机具
1
倒链
10T
个
4

2
倒链
5T
个
10

3
倒链
3T
个
20

4
电锤

台
10

5
线盘
50米
个
10

6
液压千斤顶
200T
个
2

7
螺旋千斤顶
32T
个
4

8
空压机

台
1

9
卷扬机
5T
台
4

10
卷扬机
2T
台
2

四）实验检测设备
1
激光经纬仪
DJJ2-2
台
2

2
普通经纬仪
J2-2
台
4

3
高精度水准仪
AT-G2
台
1

4
普通水准仪
JS3
台
4

5
框式水平仪
0.02mm/m
台
4

6
钢盘尺(100m)
A级
把
2

7
继电保护综合测试仪

个
1

8
电动接地电阻测试仪

台
2

五）人员配备
1
管理人员
人
30
2
后勤人员
人
4
3
起重技师
人
2
4
焊接技师
人
6
5
焊工
人
90
6
起重工
人
16
7
铆工
人
60
8
钳工
人
50
9
电工
人
100
10
登高（脚手架工）
人
25
11
模工
人
15
12
砌筑工
人
60
13
司机
人
20
14
维修工
人
4

4.2施工生产人员控制
4.2.1项目经理部对公司统一调配进场（厂）的人员进行厂规、安全及工程概况等的教育。
4.2.2公司人力资源部应根据人员控制的需要向项目经理部（厂）财劳部提供项目工程（厂）特殊人员和特种作业人员相关资质证明的复印件，包括：
a.特殊人员：项目经理、专职质量、安全员、试验员；
b.特种作业人员：电工、焊工、起重工、起重机司机、场内司机、登高作业人员、以及特种设备作业人员（起重机、高压容器等）。
4.3.为适应施工生产过程管理和作业的需要，项目经理部（厂）要根据公司《人力资源及培训控制程序》和《职工培训管理办法》做好培训考核工作。
5 施工进度计划
5.1 工期目标
确保2003年10月18日回转窑点火。（附施工进度计划表）
5.2 施工阶段划分
第一阶段：2003年3月10日至4月1日主要搞临建工程及施工准备.
第二阶段: 2003年4月1日起进行金属结构及非标制作.
第三阶段: 2003年5月1日起进行塔架及预热器\电收尘器设备的安装.
第四阶段: 2003年5月20日起进行窑\篦冷机\煤磨\熟料输送及储存等设备的安装. 筑炉\保温\电气自动化陆续进入安装,现场全面进入高峰.
第五阶段: 2003年8月20日起进入收尾及调试阶段.2003年10月18日实现点火.
5.3 具体保证措施
5.3.1 充分发挥我公司成熟而独特的组织5000t/d以上大型水泥厂的施工经验，采用专业化施工管理，尽可能的发挥技师们各自的强项。由于他们对某一类设备越干越熟，经验越来越丰富，所以质量越来越好，速度越来越快。
在施工组织策划方面，结合施工现场及施工周期短，参加施工人员多的实际情况，提前做好各项准备工作。我们预测在工程的建设中可能遇到如下问题，并制定了相应的对策。

序号
可能遇到的问题
制定的相应的对策
1
设备制造 质量问题
①利用我们对国内制造厂家比较熟悉的情况，对所承担设备制造时可能出现质量问题的信息提前反馈给业主，当好业主设备监造的参谋。
②利用我们安装调试中积累的丰富经验、成熟的检测手段和补救措施协助甲方进行设备出厂前验收，尽量把设备质量问题解决在出厂之前，确保施工顺利进行。
2
设备到货期滞后
①精心准备策划，编制相应的进度计划，集中优势兵力攻克难关，以确保总工期；
②利用我公司现场强大的制作能力，有些设备到货期实在不能满足需要时，我们可在现场制作。
3
土建基础质量问题或交叉作业阻碍等客观条件
我公司多年来积累了丰富的提前分辨设备基础质量问题的经验和一系列补救措施，并有与多个土建单位密切配合协作的经验优势。我们将协助土建单位严把质量关，配合土建预留孔洞及预埋件，协商穿插安排施工配合，并且我们有一套完整而成熟的施工方法，尤其是专业设备安装，均有几种成熟的施工方案，以确保顺利完成任务而不延误工期。

5.3.2 我们确定施工程序的总原则是：先安装主机设备，后安装辅机设备；先安装周期长的设备，后安装周期短的设备。
5.3.3 自始至终狠抓施工中制约工期的关键区域：烧成窑尾及废气处理系统。烧成窑尾及废气处理系统是在整个安装工程中，施工周期最长，高空作业最多，交叉作业最频繁，最危险的区域。有效缩短这一区域的工期，也即可缩短整个安装工期。我们将采用300T*M塔吊满足塔架、预热器、增湿塔、废气管道、电收尘等全部高难度设备安装工作。
5.3.4 为确保总工期，我们将精心做好施工准备工作，临建工程及加工场地将于4月1日前完成。在具备图纸和材料的条件下，首先调入铆焊主力，进行全厂非标的制作，并协助土建单位进行主机设备基础质量把关。项目经理部将严格执行我公司贯彻执行ISO9002标准所编写的程序文件，强化安装施工过程及检验和试验控制，层层把关，做好记录，确保一次安装、调试成功，从而有效缩短总工期。
5.3.5 充分发挥我公司有熟悉水泥生产工艺，设备运行集散型控制系统和全厂一条龙调整试生产的经验，因此可确保一次点火成功和缩短试生产周期。
5.3.6 我公司长期与天津水泥设计院密切配合。我们不但熟悉水泥生产工艺、工艺设备，还熟悉水泥设计院的设计习惯和图纸画法。我们将充分发挥我们的二次设计能力积极与建设单位、设计单位密切配合，共同审核图纸设计，提前发现问题及时处理。
5.3.7 充分发挥专业施工队伍的优势
5.3.7.1装备方面：
大型吊装设备变解体吊装为整体吊装、变高空作业为地面作业，大大减少事故发生率。全部电动化工具，变几个人作业为一个人，速度快，质量好，提高工作效率。
5.3.7.2技术方面：
调入施工人员以盘固工地为主，均熟悉水泥厂工艺，有三个以上水泥厂的施工实践，安装同样的设备，轻车熟路，适应快、效率高，并能提前分辨设备和基础的质量问题，能及时予以补救。
5.3.8 充分发挥我们在水泥厂安装中为缩短工期、提高质量而创造出的大量新技术、新工艺，如：高效校线仪、极板校验、调直机、砂墩垫铁施工法等等和一系列我公司独特的施工找正方法，从而提高每台设备、每一道工序的施工效率。
5.4 安装工程实物量表

海螺集团中国水泥厂2*5000t/d安装工程实物量表
序号
项目名称
工作内容
工作量
备注
一
工艺设备
设备数量（台）
重量﹙吨﹚

1
03 砂岩破碎及输送
15
189.50

2
02 石灰石破碎
7
247.00

3
05石灰石预均化堆场及输送
4
353.30

4
12a 原料调配及输送
49
120.89

5
16 原料粉磨及废气处理
20
2911.60

6
13/14 生料均化及生料入窑
41
123.15

7
15c 烧成窑尾
10
582.10

8
15b 烧成窑中
6
997.90

9
19 煤粉制备
23
346.01

10
15a 烧成窑头及熟料输送
25
900.10

11
27水泥储存库及汽车散装
122
315.00

12
24 水泥粉磨及输送
67
1107.65

13
30a 熟料储存及石膏输送
60
141.30

14
煤预均化堆场及输送
6
68.00

15
42b 熟料火车散装
10
26.20

16
压缩空气站及压缩空气管道
5
63.50

17
熟料汽车散装
4
5.98

18
原煤卸车及输送/铁粉堆棚及输送/熟料、石膏、石灰石输送
25
378.1

19
水泵站及水池
12
14.45

二
电气设备
单位
工作量

1
电缆敷设
公里
390

2
变压器
台套
24

3
盘柜
台套
440

三
钢结构制作安装
单位
工作量

1
塔架及电梯井架
吨
1300

四
筑炉
单位
工作量

1
预热器及三次风管
吨
3443

五
保温
单位
工作量

平方米
20000

六
非标设备
单位
工作量

吨
605

6. 平面布置图
6.1 工艺流程表

6.2 平面布置图

7.质量策划
7.1设备安装过程：项目部成立工程部，负责整个施工的协调、监督、管理工作。
7.1.1设备安装本着先安装主机设备，后安装辅机设备；先安装周期长的设备，后安装周期短的设备；按工艺线顺序安装的原则。
7.1.2选择精良的施工队伍进行施工，技术过关，责任心强的管理人员负责现场工程的施工管理；针对本工程项目的重要性，我联合体将组成工作协调小组，负责处理现场发生的各种问题，协调与业主、设计单位、监理公司的各项业务往来，对业主提出的问题及时进行处理，保证工程项目顺利达到各项技术指标。
7.2材料采购：项目部物资部负责本工程所需材料的采购工作，严把材料进厂质量关，确保用于本工程的材料全部合格。
7.3工程监控及检验：为确保机械电气设备安装工程的质量，项目部成立质量管理领导小组，设置质量管理部门，负责对工程质量进行有效监控，按照国家及行业标准、施工图纸要求，对工程质量进行严格的把关。
7.4调试及试生产：我们将严密组织，按照图纸、说明书及相关规范制定可行的试车方案，确保所有设备一次试车成功，并早日实现达产达标。
8. 工期保证措施
8.1工期
第一条生产线工程确保按照合同规定于2003年10月18日竣工（竣工系指单机调试及无负荷联机调试合格结束），施工工期为7个月；第二条生产线确保2004年3月18日竣工（竣工系指单机调试及无负荷联机调试合格结束），施工工期为8个月。
8.2工期保证措施
本工程项目是一个大型施工项目，我们将充分利用我公司成功的组织都江堰拉法基3200t/d水泥熟料生产线总承包项目以及成熟的组织4000t/d以上大型水泥厂的施工经验，采用专业化施工管理，尽可能的发挥我们工程承包的能力和水平。为此根据工程的规模和特点，成立以多年施工管理经验的项目经理为首的项目管理层，全权组织施工生产诸要素，对各单位工程项目的工期、质量、安全、成本、文明施工等进行高效率、有计划的组织协调和管理，因此施工质量和工期都能得到根本保证。
8.2.1组织保证
现任项目经理忻海强具备建筑施工企业项目经理一级资质证书、多年来一直从事水泥厂安装工作，具有相当丰富的施工管理经验，是我公司项目经理中的佼佼者。工程部管理人员也将由从事过多个大、中型水泥厂安装，既精通业务又善于现场组织管理的人员组成。
8.2.2人力资源保证
为确保总目标的实现，我们将调集公司专业骨干进入施工现场。其中将包括一批具有安装和调试水泥机电设备技术娴熟的高级技师、技师，毕业于建材工业院校，从事过几个大、中型水泥机电设备安装工程的技术人员。施工中有这批优秀人员的把关，将使该厂安装工程的质量得到可靠的保证。
8.2.2.1项目经理部设专职的进度计划负责人，负责编制汇总工程建设的月、周计划，随时检查进度计划的完成情况，提交进度计划完成情况报告，督促没有完成的相关进度计划负责人针对现场实际情况，提出相应的补救措施。
8.2.2.2项目部工程部按工艺设立三个专业部,实行专业负责制，划分责任区域，切实保证每项单位工程都有相应的专业负责人来负责，保证其工程的施工进度。
8.2.2.3实行奖罚制度，对按期完成工程进度计划的负责人及施工队伍进行一定的奖励；对不能按期完成工程进度计划，又没能采取措施进行补救的，要给予一定的处罚。
8.2.3施工机械设备保证
8.2.3.1根据工程的需要，配置先进的施工机械设备保证工程的施工进度(见现场机具配备表)。
8.2.3.2在每台施工机械设备进场之前以及进场后，都要由专业技术人员对机械设备进行检查，对有故障的设备及时进行维修和保养，保证机械设备在使用中正常运转。
8.2.3.3每台机械设备在使用时，都要定岗定员，专人负责，责任明确。在机械设备的使用间歇期，要对机械设备进行检修及保养，防止出现故障影响工程的正常施工。
8.2.4施工技术保证
8.2.4.1充分利用我公司一系列独特的施工方法以及为提高质量而创造出的大量新技术、新工艺，从而保证每一台设备、每一道工序的施工质量和效率。
8.2.4.2合理组织各分项工程的交叉施工。
8.2.4.3采用先进的施工工艺和施工技术，在保证工程质量的条件下，合理缩短工期。
8.2.4.4为确保总工期，项目经理部将严格执行我公司ISO9001/ISO14000质量环境管理体系，编制项目部的细化程序文件，强化安装施工过程及检验和试验控制，层层把关，做好记录，确保一次安装、调试成功，从而有效缩短总工期。
8.2.5施工所需水、电、动力供应等临时设施的保证
8.2.5.1项目部精心组建了临时生活办公设施，以满足施工生活的需要。
8.2.5.2施工现场按照合同规定，及时联系业主解决了现场的施工用电、用水，以满足施工中水、电的需求量。
8.2.5.3施工中所需的各种动力供应设施如喷砂除锈用的空压机、罗拉机等设施我们将相继组织进场，以满足施工生产的需要。
9 质量保证措施
9.1 管理制度保证
为了确保中国水泥厂2×5000t/d技改工程的顺利开展，项目经理部根据项目的实际情况，结合公司ISO9001/ISO14000质量环境管理体系文件编制了本项目部管理制度，使工地的管理工作做到有章可循，具体内容见相应的项目部管理文件。
9.2 质量意识保证
我方将以本公司质量方针：“科学的管理、先进的技术、营造绿色环境、坚持持续改进、不断为顾客提供满意产品。”规范全体员工的行为准则。全体员工将遵循：“坚持质量第一、严格质量管理、强化预防控制、工程优质快速、竭诚服务顾客”的五项工作原则。以确保中国水泥厂2×5000t/d项目的施工建设达到预订的质量目标.
9.3 施工材料的保证
为保证工程质量,我们将对我们提供的施工用主材或辅材进厂严格把关。
材料进厂必须具有产品合格证及材质化验单，必要时现场进行材料外送复检,做到不合格的原材料不进入施工中。
9.4检验、测量设备的保证
本项目用于工程检验、测量的设备及器具，在使用前将全部送专业检测机构鉴定，确认合格后方可使用，以确保检测结果的准确性。
9.5施工程序的质量保证
我公司在多年施工实践中，总结建立了一套行之有效的、安装工程全过程的施工程序（见质量保证施工程序图）。它规范了从施工准备、安装过程、工序检验、资料归档、保修服务到信息反馈等各阶段的施工程序，从宏观上保证了施工质量。
9.6 施工过程的质量保证
9. 6.1 对施工安装过程的质量控制，将首先确定一般、关键和特殊工序并分别进行控制。本项目的一般、关键、特殊工序划分如下：
序号
类别
工 序 名 称
机械电气设备安装工程
1
一般工序
皮带机安装、提升机安装、空气斜槽安装、风机安装、收尘风管安装、电气桥架、配管、电缆敷设、盘柜安装以及低压电器、照明器具安装等
2
关键工序
回转窑吊装、生料磨安装、煤磨安装、塔架预热器安装、冷却机安装、电收尘安装、斜拉链安装、高温风机安装、筑炉工程、电气自动化、高压电缆终端头中间头
3
特殊工序
回转窑焊接

9.6.2 一般工序的控制将执行相应的验收规范和检验评定标准。
9.6.3 关键工序的控制以编制的施工方案进行专项控制，其质量标准确保达到企业内控标准（各种质量误差要求小于国家验收标准），且对方案中明确的质量控制点进行重点控制。（附回转窑及150t履带吊车图）

回转窑

150t履带吊车
9.6.4特殊工序的控制，除按编制的施工方案进行控制外，还将对工序控制点进行重点控制，并进行参数的监控，作好记录，并应明确下列要求：
a.特殊过程的操作者的预先考核。
b.设备、物资、作业环境的预先鉴定。
c.明确在过程控制中连续监控的技术参数。
d.必要时，对特殊过程应进行首件抽样检验，判定过程的能力。
e.特殊过程能力的预先鉴定内容必须在施工技术方案中做出明确规定。
9.7 施工工序的检验
9.7.1 施工工序的检验实行以专业工长组织班组自检为主，质安部专职质量检验员负责抽检，层层把好工序质量关。对施工过程中发现的不合格品，项目部质安部将严格按照公司《程序文件》中“施工生产过程控制程序”中第“4.9施工生产不合格品的控制”条款严格执行。
9.7.2 对关键工序、特殊工序、隐蔽工程及重点控制的部位，由专业负责人组织工长、专职质量检验员进行检验和记录，合格后会同业主、工程监理进行会检，会检合格后，三方签字确认。
9.7.3上道工序完工经检验合格后，方可转入下道工序施工。
9.7.4土建工程及设备安装工程中各施工工序、分部分项工程、单位工程以及工程竣工验收的准则为国家相关的技术标准、施工规范，行业技术标准规范以及工程施工图纸。
9.7.5施工工序的检验以及分部分项工程、单位工程及竣工验收的具体操作程序见项目部《工程（产品）质量验收实施细则》之规定。
9.8 无负荷试车的质量保证
设备试运转是对设计、设备制造、设备安装质量全面的检验和考核。为使该项工作顺利进行并得到可靠的质量保证，我方将根据图纸、说明书及有关规范的要求，编制试车方案，从组织机构、试运转程序、安全措施、资料整理规范全过程的操作，确保一次试车成功。
9.9 工程资料的保证
9.9.1检查验收记录是整个施工过程中各工序参数验收的真实写照，为了使整个施工过程中记录格式做到规范化、标准化，在工程开工之前，我们对土建、设备安装施工检验和试验记录，工程质量评定，工程质量验收及工程竣工验收等记录格式进行了统一的格式要求，具体见《工程（产品）质量验收实施细则》规定。
9.9.2图纸自审、会审记录，技术交底记录等我们将严格按照公司质量环境管理体系文件《作业指导书》（管理类）相关规定执行，记录格式具体见公司体系文件《作业指导书》（管理类）单行本之规定。
9.9.3信息交流管理：我们对项目部内部的信息传递以及与业主和分包方的外部信息沟通的方式和记录进行了具体的要求，做到方式一致、记录格式统一。
9.9.4竣工资料的整理：待工程结束以后，我们将按我公司制定的《工程建设施工文件式样及管理办法》对所有工程资料进行整理、编目，并使之符合申报国家优质工程奖的标准要求。
9.10工程质量保证体系(见附图)。

施工质量管理体系图

施工质量经理

施工质量主管

铆焊质量员

电气安装质量员
机械安装质量员

电工六组质量员
电工四组质量员
电工三组质量员
电工二组质量员
电工一组质量员
电工五组质量员
外保温组质量员
筑炉班组质量员
喷砂除锈质量员
铆焊安装质量员
铆焊制作质量员
钳工一组质量员
钳工六组质量员
钳工五组质量员
钳工四组质量员
钳工三组质量员
钳工二组质量员

质量保证施工程序图1

技术人员摸底
施工人员配备
施工人员培训
施工组织
施工方案编制
施工方案审阅
施工图预算编制
施工场地准备
图纸自审、会审
施工技术交底
工具配备检验
计量器具的鉴定
施工机具维护
安全器具的鉴定
材料准备与验收
专用机具制作
主要尺寸检查
主要位置尺寸检查
仪表校核
材料试验鉴定
外观检查
开箱检查
施工组织总设计
施工准备
施工人员准备
技术准备
机具材料准备
设备材料出库
设备材料出库
接下页E
接下页B
接下页F
信息反馈
走访用户
维修及质量跟踪
接下页C

B
基础验收
外观检查
中心线检查
标高检查
设备机孔检查
检查记录
自检记录
会检记录
隐蔽记录
试车记录
基础放线
主机设备会检
底座安装找正
底座装置安装
地脚螺栓安装
二次找正
主机安装会检
单机安装会检
无负荷联动试车
交工验收
技术资料归档
问题处理
砂堆垫铁制作
垫铁点焊
接下页D
接下页C
质量保证施工程序图2

P
筑炉放线
非标件下料
检查记录
自检记录
非标件安装
除锈刷油
非标件制作
管路试压
防腐刷油
管道铺设
管道下料制作
隐蔽记录
试压记录
会检记录
自检记录
配比记录
放线记录
木模制作
浇注料配制
砌筑
主机会检
D
C
设备保温
材料放样下料
铆钉焊接
保温工段放线
试压记录
试压记录
质量保证施工程序图3

自动化盘柜安装
电缆支架制安
电缆敷设
配线校线
仪表调试
模拟实验
回路调试
电机检验
变压器安装
电气自动化配管接地工程
变压器试验
变压器受电
隐蔽工程记录
试验记录
电缆排列图
接线校线图
调试调试
检验记录
试验记录
电气设备安装
E
质量保证施工程序图4

10．安全技术措施
10.1进入施工现场的工作人员必须严格遵守公司制定的《现场施工安全技术操作规程》汇编中的有关规定。
10.2施工现场必须设立安全管理机构(见附施工安全保证体系图)，对施工现场进行安全检查与监督，使安全工作逐级负责并与经济挂钩，保证以安全促生产。
10.3施工前，各级施工人员必须作好安全技术交底，关键部位施工应有详细的安全技术书面交底，做到有任务就要有安全技术措施和安全交底，凡没有进行安全交底的班组不得进行施工。
10.4新工人必须通过三级安全教育，经考试合格后方可进入施工现场。特种作业人员必须持证上岗。
10.5 施工人员必须正确使用和爱护劳动保护用品，工作前认真穿戴好，不违章冒险工作。
10.6 高空作业前应进行体格检查，对不适于高空作业的人员不得从事高空作业。 从事高空作业时，应佩戴安全带，所用物品必须系牢以免坠落伤人。
10.7 多层交叉作业，必须设有专用防护设施，危险区域应设醒目的安全警告标志，并派专人看管。
10.8 遇有六级以上（包括六级）的强风或重雾、大雪、雷雨天气时，严禁进行高空作业。
10.9 现场临时用电的设施必须符合城乡建设环境保护部颁发的《施工现场临时用电安全技术规范》要求。
10.10施工现场的“四口”（楼梯口、通道口、预留洞口、电梯井口）在施工前必须作好防护盖板、栏杆、安全网等设施，严禁任何人冒险违章作业。现场临时安全通道、爬梯、防护栏等的搭设，必须符合安全要求，并悬挂醒目的安全警示标识。
10.11 认真作好各施工季节的安全重点工作，如：夏季施工防暑降温工作；雨季施工防触电、防雷、防坍塌、防台风工作。冬季施工防风、防火、防滑、防煤气中毒工作。
10.12绝缘性工具要经常保持干燥，并定期进行外观检查与耐压实验。
10.13 清洗工作场地严禁吸烟，清洗油用完后要妥善处理。
10.14施工现场及仓库、油库等重要场所必须设有固定的消防器材，认真作好消防工作。
10.15 对于结构复杂、危险性大、难点较多的单项工程，应编制单项工程安全技术措施，并要有计算，有详图，有文字说明。
10.16现场设置醒目的安全标志牌、安全标语，时刻提醒施工人员注意安全生产。
10.17凡进入新作业场所，必须事先完善落实各项安全措施，且须由新开工分项工程的负责人填写“进入新作业地点安全措施落实确认记录”报质安部、工程部、主管项目经理签字确认。
10.18安全管理体系（见下图）

施工安全管理体系图

钳工二组安全员
钳工三组安全员
钳工四组安全员
钳工五组安全员
钳工六组安全员
电工一组安全员
电工二组安全员
电工三组安全员
电工四组安全员
电工五组安全员
电工六组安全员
铆焊制作安全员
铆焊安装安全员
喷砂除锈安全员
筑炉班组安全员
外保温组安全员
质 安 部 安 全 主 管
机械安装安全员
电气安装安全员
铆焊安全员
钳工一组安全员
主管生产经理

11．环境保护措施
我公司将严格按照公司ISO14000环境管理体系的要求，规范施工过程、强化过程控制，预防、控制和减少施工过程中的环境污染，以创造一个安全、环保、文明的施工现场。
11.1项目部成立环境保护领导小组，设置相应的管理部门（质安部），负责组织实施ISO14000环境管理体系所要求的各项工作，负责监督检查各部门各项环保措施的实施效果，发现不符合，采取整改或纠正措施，持续改进项目实施过程的环境绩效。
11.2项目部将按《环境因素识别和评价程序》的要求，由质安部负责识别在本项目建设过程中的管理活动、施工和服务过程与环境发生作用的环境因素，评价重大环境因素。通过针对重大环境因素制定目标、指标、编制环境管理方案和实施运行控制，以控制和减少对环境产生的污染，节约国家的资源和能源，持续改进施工现场的环境绩效。
11.3为确保各项管理活动、施工和服务过程符合国家法律法规和其他要求，项目部质安部负责获取有关环境的法律法规和其他要求，并遵照执行，通过对相关法律法规和其他要求的定期获取、更新，使项目部的各项管理活动、施工和服务过程，始终满足国家和地方有关法律法规的要求。
11.4项目部将建立节约用水、节约用电管理制度，设计时采用节水水具、节电灯具，通过建立办公自动化系统和局域网减少纸张的使用和浪费，并建立用水、用电、办公用纸的定期统计制度，宣传和树立环境保护意识，从每一个人做起节约用水、用电、用纸，保护国家的资源和能源。
11.5项目部将按照公司《应急准备和响应控制程序》和《易燃、易爆及化学品管理程序》的要求，配备专职消防管理员和兼职消防管理队伍，识别应急准备和响应的重点区域，配备足够数量、种类的消防器材，制定应急响应措施，加强对易燃、易爆品、化学品采购、运输、贮存和保管的管理，进行定期监督检查，确保做好消防保卫工作，杜绝火灾、爆炸等危险事故的发生。
11.6通过执行《污染物排放管理程序》的规定，通过合理安排施工顺序，加强设备维护保养，实施定期监测，使施工场界噪声的排放始终控制在国家标准范围之内，通过对施工现场道路的硬化，减少现场扬尘的产生，对喷砂施工制定防护控制措施，严格执行操作规程，减少向大气排放粉尘，对涂漆施工采取防护措施，严格施工过程控制，预防涂装污染土地。
11.7项目部将按公司《废弃物管理程序》的规定，对管理活动、施工现场废弃物进行分类，在办公区和施工现场设置分类存放垃圾设施或区域，并在分类存放地做地面防渗处

理，避免污染土地，设置明显标识，实施分类存放，加强对废弃物管理的监督检查，现场做指定存放、工完场清。通过对施工生产、生活废弃物的分类处置，以预防和减少环境污染的发生。
11.8为使施工现场的管理活动符合公司及国家有关规定的要求，项目部将对噪声排入、废弃物的管理等环境管理活动实施有效的环境监测，及时发现问题，制定整改措施或纠正措施，确保施工现场整洁、有序。
11.9项目部将在本项目优先选用环保型的施工材料，杜绝国家禁用施工材
