建北三巷、四巷施工方案--金信.doc

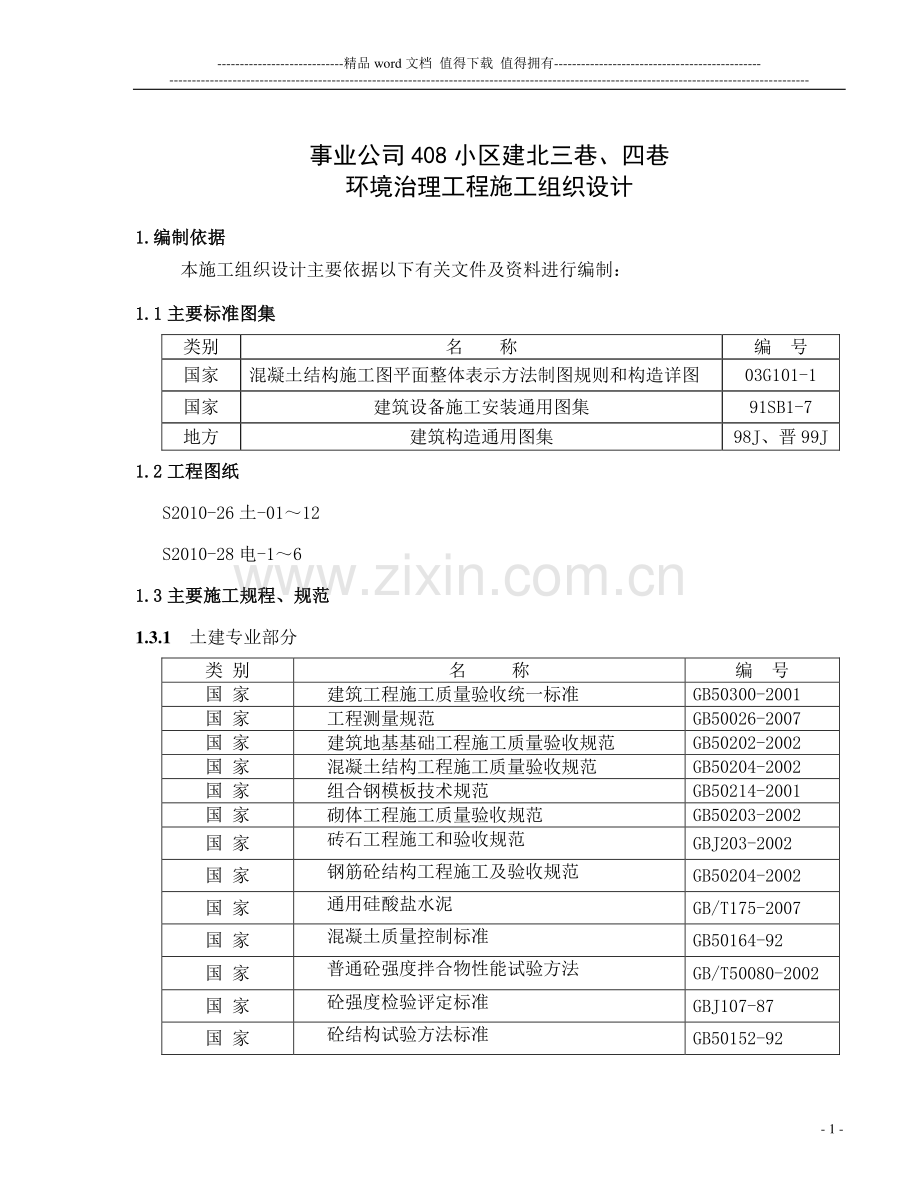

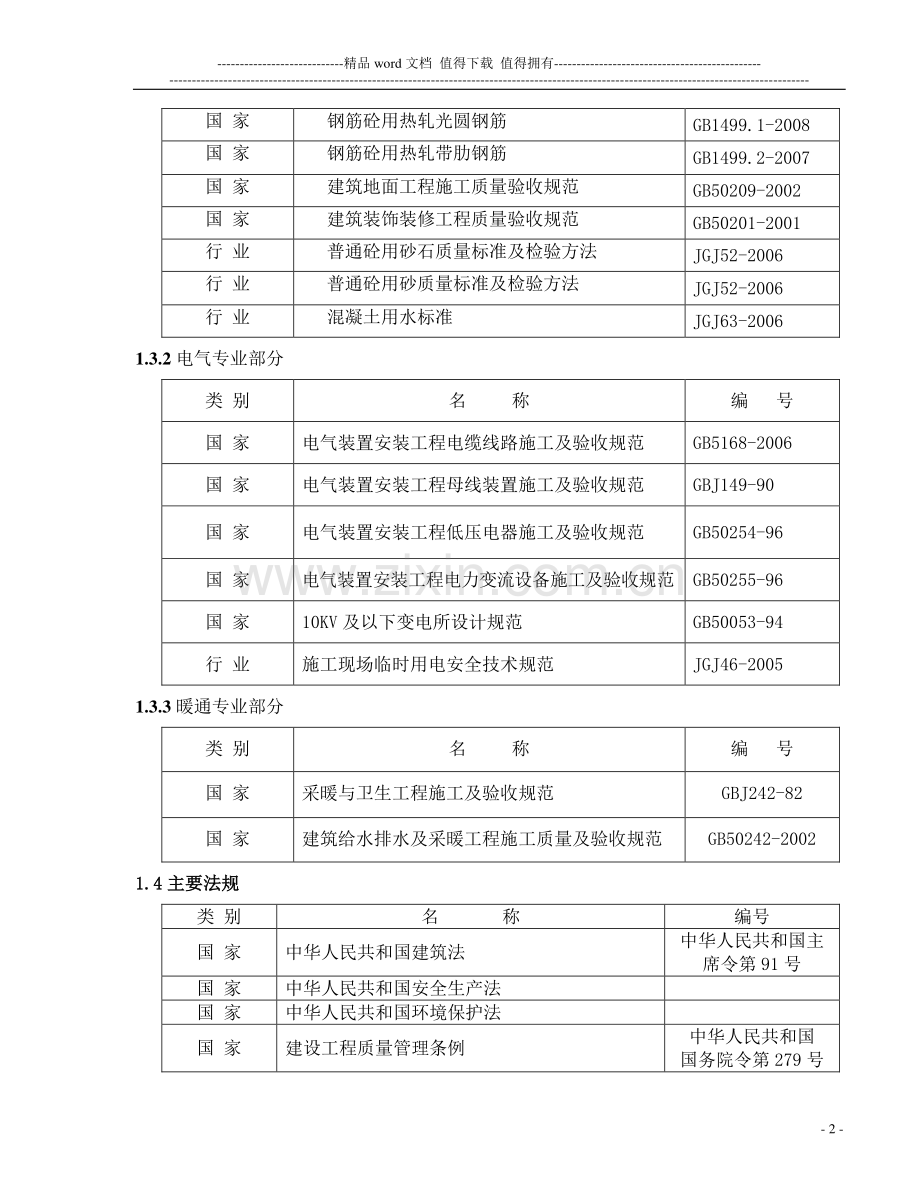

-精品 word 文档 值得下载 值得拥有-1-事业公司 408 小区建北三巷、四巷 环境治理工程施工组织设计 1.1.编制依据编制依据 本施工组织设计主要依据以下有关文件及资料进行编制：1.11.1 主要标准图集主要标准图集 类别 名 称 编 号 国家 混凝土结构施工图平面整体表示方法制图规则和构造详图 03G101-1 国家 建筑设备施工安装通用图集 91SB1-7 地方 建筑构造通用图集 98J、晋 99J 1.21.2 工程图纸工程图纸 S2010-26 土-0112 S2010-28 电-16 1.31.3 主要施工规程、规范主要施工规程、规范 1.3.1 土建专业部分 类 别 名 称 编 号 国 家 建筑工程施工质量验收统一标准 GB50300-2001 国 家 工程测量规范 GB50026-2007 国 家 建筑地基基础工程施工质量验收规范 GB50202-2002 国 家 混凝土结构工程施工质量验收规范 GB50204-2002 国 家 组合钢模板技术规范 GB50214-2001 国 家 砌体工程施工质量验收规范 GB50203-2002 国 家 砖石工程施工和验收规范 GBJ203-2002 国 家 钢筋砼结构工程施工及验收规范 GB50204-2002 国 家 通用硅酸盐水泥 GB/T175-2007 国 家 混凝土质量控制标准 GB50164-92 国 家 普通砼强度拌合物性能试验方法 GB/T50080-2002 国 家 砼强度检验评定标准 GBJ107-87 国 家 砼结构试验方法标准 GB50152-92-精品 word 文档 值得下载 值得拥有-2-国 家 钢筋砼用热轧光圆钢筋 GB1499.1-2008 国 家 钢筋砼用热轧带肋钢筋 GB1499.2-2007 国 家 建筑地面工程施工质量验收规范 GB50209-2002 国 家 建筑装饰装修工程质量验收规范 GB50201-2001 行 业 普通砼用砂石质量标准及检验方法 JGJ52-2006 行 业 普通砼用砂质量标准及检验方法 JGJ52-2006 行 业 混凝土用水标准 JGJ63-2006 1.3.2 电气专业部分 类 别 名 称 编 号 国 家 电气装置安装工程电缆线路施工及验收规范 GB5168-2006 国 家 电气装置安装工程母线装置施工及验收规范 GBJ149-90 国 家 电气装置安装工程低压电器施工及验收规范 GB50254-96 国 家 电气装置安装工程电力变流设备施工及验收规范 GB50255-96 国 家 10KV 及以下变电所设计规范 GB50053-94 行 业 施工现场临时用电安全技术规范 JGJ46-2005 1.3.3 暖通专业部分 类 别 名 称 编 号 国 家 采暖与卫生工程施工及验收规范 GBJ242-82 国 家 建筑给水排水及采暖工程施工质量及验收规范 GB50242-2002 1.41.4 主要法规主要法规 类 别 名 称 编号 国 家 中华人民共和国建筑法 中华人民共和国主席令第 91 号 国 家 中华人民共和国安全生产法 国 家 中华人民共和国环境保护法 国 家 建设工程质量管理条例 中华人民共和国 国务院令第 279 号-精品 word 文档 值得下载 值得拥有-3-行 业 工程建设标准强制性条文（建筑部分）的通知【2000】建标 85 号 行 业 房屋建筑工程质量保修办法 建设部第 80 号令 2.2.工程概况工程概况 2.12.1 简介简介 本工程环境事业公司 408 小区建北三巷、四巷环境治理工程，位于西矿街建筑西巷408 小区。建设单位：西山公用事业总公司 设计单位：西山煤电集团设计院 工程勘察单位：西山煤电集团设计院 2.22.2 设计概况设计概况 2.2.12.2.1 建筑概况建筑概况 2.2.1.1 本工程为环境治理工程 408 小区建北三巷、四巷环境治理整治工程。2.2.1.2 拆除部分：根据西山煤电集团设计院 S2010-26-01 图所示，对小区三巷、四巷内原有围墙全部拆除，违章建筑全部拆除，包括原有砼花池、木窗拆除，更换塑钢窗。2.2.1.3 新建部分：小区全封闭改造，新设计楼前道路为 4.5m 宽、5m 宽。其余道路按硬化处理。所有楼散水拆除重做，楼前排水沟拆除重做。栏杆重新油漆。楼与楼之间做硬化停车位，羽毛球场，乒乓球场以及供人们休闲使用的桌椅。新建羽毛球场地一个，乒乓球场地两个。新做挡墙基础坐于老土层上。片石采用 MU30，M7.5 水泥砂浆砌筑，加浆勾平缝。挡墙每 20m 做 20mm 宽伸缩缝一道，缝内填充胶泥稻草。2.2.1.4 管网部分：建北三巷 16#楼及建北四巷 1#楼上水管道拆安。建北三巷 3#楼室外主管拆除更换。建北三巷主管大修。2.2.22.2.2 结构概况结构概况 混凝土道路及排水沟：-精品 word 文档 值得下载 值得拥有-4-混凝土道路 6m 一道伸缩缝，缝宽 20mm，缝内填沥青胶泥，每 20m 设胀缝一道，道路两侧做立缘石。混凝土为 C25。排水沟每 20m 设变形缝一道，缝宽 20mm。2.2.32.2.3 电气专业设计概况电气专业设计概况 408408 小区小区（建北）箱变安装及线路改造：（建北）箱变安装及线路改造：该工程设计方案为西山公用事业总公司，工程管理站，供电维修公司，设计院根据西山煤电集团总公司改造要求共同确定。2.2.3.1 设计范围：408 小区（建北）设一座 1000KVA 箱变，同时拆除 315KVA 杆上变台一台，变台护栏15m。拆除 12m 水泥电杆 4 基、300A 空开 2 台、1000A Dn 1 开关 1 台、250A 空开 1 台、配电箱 1 个、台架 1 套、三相高压计量表 1 块、互感器 3 套、高压跌落保险 3 个、低压出线电缆 20m、低压架空线 1500m。新穿钢管埋地敷设 YJV-6KV 3*50mm2高压电缆 100m。所有低压出线电缆敷设时穿管埋地，新做电缆井 16 座。2.2.3.2 电源及电缆敷设：408 小区（建北）箱变电源由附近现有高压电杆电缆沿杆引下距地 2m 处穿钢管保护后引至箱变高压进线柜。电缆沿墙及屋顶钢绞线吊挂敷设时采用 10KV 及以下供配电设计与安装图集（中册P1323 页）。电缆钩间距 0.6m 一个，自制电缆钩及电缆卡子要除锈和防腐后镀锌，钢索除两端拉紧外，跨距大的应在中间增加支持点，中间支持点间距不大于 12m。电缆穿钢管埋地敷设，管内壁光滑无毛刺，每管穿一根电缆，埋深 0.8m，钢管做除锈防腐镀锌处理，由地面引至电缆分接箱或进户总开关箱的电缆距地 2m 处用钢管保护。每座电缆井做一根接地极与井内钢管可靠焊接，并与箱变接地网连接。3.3.施工部署施工部署 3.13.1 施工准备施工准备 3.1.13.1.1、技术准备、技术准备 3.1.1.1 组织各部门有关人员认真学习施工图纸，领会设计意图，组织图纸会审。-精品 word 文档 值得下载 值得拥有-5-3.1.1.2 提前编制工程施工组织设计并进行交底。针对特殊部位和施工难点部位的施工方法现场专门成立 QC 小组，先研讨论证，制定切实可行的施工方案、特殊作业指导书等，逐级进行技术交底，以便指导施工。3.1.1.3 组织所有技术人员认真学习新规范、新规程，积极学习、吸收国内外先进施工经验，充分利用已有先进的技术，提高该工程施工的科技含量。3.1.1.4 对于所选用的水泥、砂、碎石等材料做好复试工作，编制试验计划。3.1.1.5 提前对各种仪器设备进行检查,未检定或超过检定周期的重新检定。3.1.2、现场准备、现场准备 3.1.2.1 提前做好“三通一平”工作，建立建筑物平面控制网，对新建工程设置永久性坐标和高程，并报规划、业主、监理等单位校验确认，同时要做好与前期工程控制网的协调配合。3.1.2.2 设置各项临时施工设施：项目部住宿用房采用彩钢板搭设。项目部办公区临建设在施工现场内，施工现场内布置的临时设施主要有水泥库、钢筋棚、木工棚、安装工棚、材料堆放场等。此外，按文明工地标准要求，现场内设置总配电室、水冲厕所等。同时要做好现场生产的污水处理、排放。3.1.2.3 企业品牌形象：对现场四周、现场的办公、生活区四周设置统一的压型彩钢板围挡；同时按本企业要求在现场设置“六牌二图”及企业标志、标识牌、宣传牌、警示牌等。3.1.2.4 环保措施：现场内的场区绿化、粉尘处理、噪音控制、污水排放以及工程中环保建材的应用等均按本企业环境管理体系的要求严格执行。3.1.3、施工现场临时用电、施工现场临时用电 建设单位提供电源接电闸箱，引到现场各二级电闸箱，最后分别送到各机械闸箱。现场总用电量（见主要机械用电量计划表）3.1.4、施工现场临时用水施工现场临时用水 3.1.4.1、现场给水系统布设 由于本工程混凝土道路采用商品砼，根据现场施工用水量、施工机械用水量、施工现场生活用水量及施工现场消防用水，选用 DN80 的镀锌钢管作为临时用水主干管，临时用水管线除特殊部位外均埋地敷设，埋深不小于 800mm。现场设置消防栓，相邻消火栓间距-精品 word 文档 值得下载 值得拥有-6-不大于 50m。3.1.4.2、排水系统布设 施工现场排水主要为办公区生活用水、砼车及砼泵清洗用水、现场地面雨水。根据现场条件，利用住宿区排水渠道进行排水，并对排水沟定期清理。3.1.5 施工总平面布置施工总平面布置 具体见施工总平面布置图 3.2、施工组织管理机构、施工组织管理机构 3.2.1、项目经理部的组成 我公司对此项目工程高度重视，按照项目法施工的管理机制对该项目的组织机构、人员、物资、设备等的配备进行精心的策划，以科学的管理，精细的施工，精诚的服务全面履行合同内容，实现所承诺的工期、质量目标。3.2.2、项目部的组织机构 项目经理部代表公司对该工程项目的质量、施工进度、工期、安全、文明施工等进行全面管理，对整个工程项目行使组织、指挥、计划、协调、控制、核算等职能。项目经理是项目经理部的最高行政领导，按照公司授权对整个项目进行管理。本工程的项目经理部组织机构按照精干、高效和职能划分明确，管理科学的原则设置。由项目经理、项目副经理及项目总工组成最高管理层对整个项目行使管理和决策职能。同时按照分工负责的原则，项目总工负责工程管理组行使工程的技术管理，质量控制职能。项目副经理负责施工生产组行使进度控制、安全控制、组织协调及生产指挥等职能。项目经理直接领导经营核算级行使资源供应、劳务管理、成本核算、资金使用等职能。作业层以各专业工长及技术人员组成为主体，负责每一道工序的施工，项目部组织机构见图 1-1 所示。3.2.3、项目部管理层 本工程项目部的管理人员按照公司项目法施工管理办法的规定，采用竞争上岗的办法在全公司范围内选拔和聘任。3.2.4、项目部主要管理人员职责、项目部主要管理人员职责 3.2.4.1 项目经理职责项目经理职责（1）施工中认真贯彻和执行国家及地方政府有关工程建设方面的法律、法规和条例，科学组织和管理进入施工现场的人、财、物，并做好人力、物力、财力的调配与供应-精品 word 文档 值得下载 值得拥有-7-协调工作，及时解决施工中出现的问题。（2）对工程项目有经营决策和生产指挥权，有对项目部管理人员、作业队进行选择权和资金分配权及项目部资金使用权。（3）全面负责项目部的施工管理，认真抓好施工进度计划及施工组织设计的编制工作，组织制定质量及安全生产措施并组织实施。（4）全面履行施工合同，按合同约定圆满完成施工任务。3.2.4.2 项目副经理职责项目副经理职责（1）项目副经理要协助项目经理搞好各项工作，首要任务是施工生产，搞好各方协调工作。（2）落实施工组织、质量规划、安全生产工作的实施工作，有权对作业队施工人员进行调配，掌握施工进展情况，及时解决施工中出现的问题，对材料、设备有权协调。贯彻国家有关文件、法律、法规。3.2.4.3 项目总工职责项目总工职责（1）全面负责工程施工的技术管理工作，负责贯彻执行国家的技术法规、规范、验收标准。负责图纸会审及施工组织设计的编制工作，并负责实施。（2）对图纸中出现的问题及时反馈给建设单位及设计单位，以便得到解决，并办好设计变更及签证手续。负责审核技术交底、安全交底及质量安全措施的编制工作，及时组织隐蔽工程的检查及各项复核工作。组织好工程的测量放线工作，及时对工程实体、轴线、标高进行复核，并签字认可。（3）组织施工现场的试验检验工作，对进场的各种材料严格按规定组织复检，对现场试验要经常检查，对各种材料及各个部位的试验，复检数量心中有数。负责组织施工资料的积累和整编工作，各分部分项工作工程资料齐全、完整，确保资料签字盖章齐全，并负责工程完工的质量评估和备案。（4）组织开展技术培训，总结及交流工作，编制工艺流程图，为确保顺利施工，搞好天气预报的收集记录工作，参加验施工竣工验收。3.2.4.4 施工员职责施工员职责-精品 word 文档 值得下载 值得拥有-8-（1）组织落实施工方案、进度计划、质量及安全措施。参加图纸会审、隐蔽验收、技术复核及中间验收，人工工资的测算。切实安排好施工班组的任务交底工作，确保人员及时到位，检查技术交底，安全交底的实施情况，出现问题及时解决。（2）组织各种大型设备的安装验收，落实保养措施，有可行的操作措施。（3）参加质量安全检查评比，搞好工序交接工作。3.2.4.5 质检员职责质检员职责（1）认真贯彻执行质量管理条例，掌握各种检查验收规范及标准，执行质量一票否决制度。及时对分部、分项工程进行检查评定，搞好日检、旬检、月检工作。参加隐蔽工程验收及复核工作，参加工程各项施工和竣工验收。对不合格品要及时下返工通知书，做到不合格的部位不隐蔽、不漏检，并重新评定等级。（2）及时向项目部领导汇报质量情况，负责监督砂浆，混凝土试块的制作及养护，送检工作。有权按项目部规定对出现不合格品的作业人员进行罚款，确保每个分部分项工程质量。事业公司 408 小区建北三巷、四巷环境治理工程项目部组织机构见附图：3.3 施施工机械、设备、材料等计划工机械、设备、材料等计划 3.3.1 施工机械、设备施工机械、设备 各种小型机械：及时准备好各种加工、运输、及砼工程所用的各种中小型机械，作好机械设备满负荷运转工作，保证机械使用状态良好。3.3.2 材料计划材料计划 认真核实施工图纸及设计变更洽商文件，及时准确地编制施工预算列出明细表。根据施工进度计划的要求，进行施工预算材料分析，编制建筑材料需用量计划，为制定材料采购计划施工备料、确定仓库和堆场面积、以及组织运输提供依据。3.3.3 劳动力计划劳动力计划 3.3.3.1 劳动力管理 办理劳务队伍的各种备案手续,安排好工人进场后的生活，按队组编制，组织上岗培训，主要有：规章制度、安全施工、基本操作技术和精神文明教育四个方面进行总动员，开展“比、学、赶、帮、超”的劳动竞赛活动。-精品 word 文档 值得下载 值得拥有-9-3.3.3.2 劳动力计划 根据总工期安排，混凝土道路及门房、大门及停车棚施工阶段高峰期预计需要劳动力 80 人，安装装修阶段高峰期需要 40 人左右，见附表。3.3.4 计量工作计划计量工作计划 为了加强检验、测量和试验设备的管理，贯彻我公司的综合管理程序文件，保证工程质量，我单位对检验、测量和试验设备的管理要求如下：3.3.4.1 检验、测量和试验设备的管理流程图 3.3.4.2 现场检验、测量和试验设备的管理（1）根据工程质量的要求配备相应精度的检验、测量和试验设备，来满足工程要求。具体需求计划详见下表。试验、计量设备一览表 序号 设 备 名 称 型 号 数量 单位 1 全站仪 GTS711S 1 台 2 经纬仪 ET-02 1 台 3 普通水准仪 DZS3-1 2 台 4 精密水准仪 Ni005A 1 台 5 钢卷尺 50M 2 把 6 盒尺 5M 10 把 7 游标卡尺 1500.02mm 2 把 退 货隔 离验 收周期检定粘贴标识使用流转管理检验、测量和试验设备的选购合格不合格降级或报废使 用检定、校正和调试入 库合格不合格-精品 word 文档 值得下载 值得拥有-10-8 兆欧表 500MP 2 块 9 摇表 ZC8 2 块 10 普通试模 100100、150150 4 套 11 砂浆试模 4 套 12 坍落度筒 2 套 13 环刀 10cm 2 套 14 混凝土试块标养箱 YH20B-28-3 1 台 （2 2）对于进入工地现场的所有检验、测量和试验设备，必须贴上检定标识，并注明有效期，禁止未检定或检定不合格的设备使用。检验、测量和试验设备设专人保管和使用，定期对仪器的使用情况进行检查或抽查，并对重要的检验、测量和试验设备建立使用台帐。（3）所有正在使用的检验、测量和试验设备，必须按使用操作规程操作，并正确读数，防止因使用不当造成计量数据有误的现象的发生，从而避免造成工程质量隐患。3.4 施工任务的划分施工任务的划分 施工队伍要根据企业资质、工程质量、社会信誉及队伍素质等综合情况，按质量控制相关程序进行选择，组成成建制的主要工种齐全的土建及专业综合施工队伍，其中特殊工种的操作人员要持证上岗。施工前对其中主要施工队伍进行招投标。施工队伍分工明细表 序号 施工队名称 主 要 工 作 内 容 1 模板作业队 模板加工、支设、拆除及模板的维修、保养等 2 砼作业队 砼的拌制、浇筑、养护、基础土方清理、土方回填等 3 砌筑作业队 围护墙及隔墙的砌筑 4 物资运输队 工程物资、机械设备的运输-精品 word 文档 值得下载 值得拥有-11-5 装修施工队 本工程范围内的各项装修（内外及场区）施工 10 门窗施工队 本工程范围内的铝合金门、户门、塑钢窗的施工 11 给排水施工队 本工程范围内的水、卫管道及设备的安装调试 12 电气施工队 本工程范围内的变配电、动力、照明的安装调试及综合布线施工 4.4.施工方案施工方案 4.1 施工原则施工原则 4.1.1 施工部署的总体原则施工部署的总体原则 为保证按期完成施工任务，充分筹划任务、人力、资源、时间及空间的总体布局。总体施工部署按照先拆除，后土建、最后给、排水及采暖安装与电气安装交叉作业的施工顺序进行。4.1.2 根据招标文件内容所示，该工程工期要求 90d，现拟定工期 80 天。4.1.3 在人力的安排和部署原则 在人力资源上，各专业均按作业班进行人力配备，主要作业班组有砌筑作业班、模板作业班、混凝土作业班、安装作业班等。4.2 施工流程施工流程 根据该工程特征，施工组织按照先拆除，后土建，各项安装拆安交叉进行。4.3 施工方案综述施工方案综述 本工程本着先地下管网拆安及电气预埋，后地面混凝土道路及乒乓球场、羽毛球场施工原则组织施工。4.4 各分部分项工程施工方案各分部分项工程施工方案 4.4.1 拆除工程拆除工程 4.4.1.1 施工顺序 （1）对于场区道路狭小，机械无法进入区域，砖混结构及旧挡墙采用手动工具进行人工拆除建筑，拆除施工程序应从上至下，按板、非承重墙的顺序依次进行或依照先非承重结构后承重结构原则进行拆除。-精品 word 文档 值得下载 值得拥有-12-（2）屋檐、雨棚等在拆除施工中容易失稳的外挑构件先予拆除。（3）砖混建筑中有梁、柱的，应在其所承载的全部构件拆除后，再进行拆除。（4）围墙拆除时，在确定所拆除影响范围内无安全隐患或已完成安全围护后，进行破坏性拆除。4.4.1.2 屋面板拆除：（1）现浇钢筋混凝土屋面及非钢筋混凝土屋面采用粉碎性拆除。（2）木结构屋面板采用破坏性拆除。4.4.1.3 屋面有预制板的拆除：将预制板块逐块分离，用手拉葫芦或绳索将板吊起，下放到低层楼面回收利用或破碎。4.4.1.4 屋面有梁时，应将梁的二端各凿一条宽 0.1m 的切割缝，割断一端钢筋，使梁一端自然向另一端倾拆后，割断另一端钢筋，用绳索将梁放到地面露面破碎。4.4.1.5 墙体拆除应自上而下粉碎性拆除。4.4.1.6 砖混结构中有柱时，拆除应按下列程序进行：为防止立柱倒塌时的冲击力对结构造成破坏，立柱倒塌方向应选择在下层梁或墙的位置上；将立柱切断部分的钢筋剥出，将反方向的钢筋和两侧的构造筋割断，向倒塌方向拉断。撞击点设置建筑垃圾或草袋，做好缓冲防震措施。4.4.1.7 施工注意事项施工注意事项 （1）对部分拆除的同一建筑物或构筑物进行拆除前，应先对保留部分采取必要的加固措施。（2）禁止立体交叉方式拆房施工。砌体和简易结构房屋等确需倾覆拆除的，倾覆物与相邻建筑物、构筑物之间的距离必须达到被拆除物体高度的 1.5 倍以上。（3）必须采取相应措施确保作业人员应在脚手架或稳固的结构上操作，被拆除的构件应有安全的放置场所。（4）施工中必须有专人负责监测被拆除建筑的结构状态，并应做好记录。当发现有不稳定状态的趋势时，必须停止作业，采取有效措施，消除隐患。（5）拆除施工应分段进行，不得垂直交叉作业。作业面的孔洞应封闭。（6）拆除柱子时，应沿柱子底部剔凿出钢筋，使用手动倒链定向牵引，采用气焊切割柱子三面钢筋，保留牵引方向正面的钢筋。-精品 word 文档 值得下载 值得拥有-13-（7）拆除管道及容器时，必须查清其残留物的种类、化学性质，采取相应措施后，方可进行拆除施工。4.4.2 暖沟、排水沟、散水暖沟、排水沟、散水拆除拆除及恢复及恢复 4.4.2.1 工艺流程 暖沟拆除：周边围护 拆除沟内管线 液压锤破碎沟底及侧壁 破碎后反铲挖掘机挖至地面 装至自卸车外运 管网更换 排水沟拆除：周边围护 液压锤破碎 装至自卸车外运 排水沟重新施工恢复 散水拆除恢复：周边围护 液压锤破碎 装至自卸车外运 散水恢复 4.4.2.2 施工工艺 将暖沟内管线全部拆除，利用普通液压锤将暖沟、排水沟混凝土部位全部锤碎拆除，暖沟需拆除部分配合人工风镐打掉。将渣土挖出归堆后，装载机装运自卸车全部外运出场。4.4.3 定位测量放线定位测量放线 4.4.3.1 准备工作 认真学习图纸及甲方提供的定位依据（红线桩，水准点）数据资料，并进行内业计算。同时与前期施工楼号位置进行校核，实地校验其边长及夹角，合格后作为定位的依据。人员配备：本工程配备从事测量放线工作五年以上的中级工 2 名。仪器的配备：根据本工程的情况配备先进的测量仪器，如下表。仪器名称 规格及型号 数量 用途 全站仪 GTS-711S 1 台 控制网测量及验线 电子经纬仪 ET-02 1 台 轴线投测，平面放线 精度水准仪 Ni005A 1 台 高程控制、沉降观测 普通水准仪 DZS3-1 2 台 高程测量 钢卷尺、塔尺、对讲机、计算器等若干为辅助工具 以上设备使用前按计量法规定将仪器送往有资质的法定计量检测单位鉴定，并取得检定合格证书方可使用。-精品 word 文档 值得下载 值得拥有-14-4.4.3.2 工程定位：工程定位测量依据业主提供的施工总平面图和测绘部门所提供的数据，经实地校核无误后，根据场地的情况测设建筑物轴线控制桩和高程控制点。4.4.3.3 竣工测量 工程完毕后，根据原有给定的定位点及水准点对本工程实施竣工测量，采用全站仪及精密水准仪实测数据及绘出草图，根据实测结果输入电脑，绘出所有建筑物及构筑物，成为完整的竣工总平面图。4.4.4 土方工程土方工程 土方开挖前由测量人员根据定位线放出开挖位置后，正式进入土方开挖施工。拟采用1 台 1.5 m3 反铲式挖土机，配合两台自卸汽车进行。机械挖土一次性挖至标高以上200mm，200mm 部分人工随挖随清。4.4.5 混凝土道路工程混凝土道路工程 施工顺序：施工准备 旧道路拆除 场地平整 素土夯实 300 厚 3：7 灰土垫层 25 厚粗砂 180 厚 C25 混凝土面层 排水沟施工 立缘石施工 4.4.5.1 道路拆除前进行周边围护，采用液压锤破碎旧有道路，1 台 1.5 m3 反铲式挖土机，配合两台自卸汽车进行清理。4.4.5.2 根据甲方现场提供控制点及控制标高，确定施工范围，并载设木桩。4.4.5.3 素土夯实：土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于 15mm。含水量应符合规定。4.4.5.4 混凝土道路“三七”灰土垫层 4.4.5.4.1 材料及主要机具：（1）土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。（2）石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm 的生石灰块，也不得含有过多的水分。（3）主要机具有：蛙式打夯机一台、手推车、筛子（孔径610mm 和1620mm 两种）等。-精品 word 文档 值得下载 值得拥有-15-4.4.5.4.2 施工前，应作好水平高程的标志。道路每隔3m 钉上灰土上平的木撅，并通长拉设高程控制线。4.4.5.4.3 工艺流程：检验土料和石灰粉的质量并过筛 灰土拌合 槽底清理 分层铺灰土 夯打密实 找平验收 （1）首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛。如果是块灰闷制的熟石灰，要用610mm 的筛子过筛，是生石灰粉可直接使用；土料要用1620mm 筛子过筛，均应确保粒径的要求。（2）灰土拌合：灰土的配合比采用体积比37。基础垫层灰土必须过标准斗，严格控制配合比。拌合时均匀一致，翻拌两次，拌合好的灰土颜色一致。（3）灰土施工时，适当控制含水量。用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。（4）各层铺摊后均应用木耙找平，与坑（槽）边壁上的木撅或地坪上的标准木桩对应检查。（5）夯打密实：该部位设计为300mm 厚3：7灰土，分两步铺设夯打，夯打的遍数不少于三遍。人工打夯应一夯压半夯，夯夯相接，行行相接，纵横交叉。素土夯打前，如发生土质松软现象，立即开挖清除换填夯实。（6）灰土回填每层夯（压）实后，进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。（7）找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。（8）刚打完毕或尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土夯实，受浸湿的灰土应在晾干后，再夯打密实。4.4.5.5 25厚粗砂：人工配合机械铺设找平，再行整体碾压夯实。4.4.5.6 混凝土面层施工：4.4.5.6.1 施工条件：确保施工路段范围内，室外管网工程拆安工程及维修工程已完成无误。4.4.5.6.2 混凝土施工-精品 word 文档 值得下载 值得拥有-16-（1）施工顺序：测量放线 模板支设 混凝土浇筑 混凝土养护 （2）采用全站仪布置平面控制网，经纬仪局部测量，做好高程控制。对混凝土道路施工段间隔3m 设置木桩一个，并做好高程控制标记，采用工程线通长拉设。（3）采用胶合板两侧通常支设，方木支撑牢固可靠。（4）混凝土：强度等级 C25。本工程混凝土采用商品砼，浇筑时单方向依次浇筑，随打随压光。混凝土道路每6m 留置一道伸缩缝，缝宽20mm，缝内填沥青胶泥，每20m 设胀缝一道。（5）混凝土浇筑完成后，采用塑料薄膜铺设一道并浇水养护，周边围护防止踩踏。4.4.5.7 排水沟施工排水沟施工 施工顺序：素土夯实 C10混凝土垫层 100厚 C20混凝土 5%防水粉厚20抹至沟顶 20厚1：2水泥砂浆面层 4.4.5.8 立缘石施工立缘石施工 施工顺序：素土夯实，向路面方破4%150厚卵石掺混合砂浆 20厚1：2水泥砂浆抹面 立缘石铺设 4.4.5.9 质量控制注意事项质量控制注意事项 （1）拌制砂浆：砂浆配合比应采用重量比，并由试验室确定，水泥计量精度为2%，砂，掺合料为5%。用机械搅拌，投料顺序为砂水泥掺合料水，搅拌时间不少于1.5min。砂浆应随拌随用，特殊情况下必须在拌成后3h4h 内使用完，不得使用过夜砂浆。（2）随时检查混凝土的坍落度及和易性，每施工 100m3 的混凝土其取样不得少于一次。施工过程中，振捣棒快插慢拔，振捣均匀，不得漏振。每次取样应至少留置一组标准试件，一组同条件养护试件的留置组数。可根据技术交底的要求确定。4.4.6 门窗工程门窗工程 4.4.6.1 原有门窗拆除，更换塑钢门窗。4.4.6.2 PVC 塑钢门窗制作工序：断料钻孔组装保护或包装。（1 1）PVC 塑钢门窗框组装完后，用塑料胶纸将所有杆件的表面严密包裹起来，以防PVC 塑钢的表面氧化膜遭到破坏。门窗扇制做好后，可先存放，待室内外装修基本结束时-精品 word 文档 值得下载 值得拥有-17-再安装。PVC 塑钢门窗通过连接件与墙体的连接方式可为膨胀螺栓或射钉连接。安装时应按标高线正确安装，安装误差控制在允许偏差范围内。（2 2）PVC 塑钢门窗安装好后应达到以下要求：（3 3）门窗扇关闭严密、间隙均匀，开关灵活，弹簧门扇自动定位准确。（4 4）附件安装齐全，位置正确、牢固，灵活适用，端正美观，达到各自的功能。（5 5）门窗框与墙体间的缝隙应嵌填饱满密实，表面平整、光滑、无裂缝，填塞材料、方法符合设计要求。（6 6）门窗表面洁净，无划痕、碰伤、锈蚀现象。4.4.7 羽毛球场、乒乓球场羽毛球场、乒乓球场 施工顺序：素土夯实 300 厚 3：7 灰土 120 厚 C25 混凝土面层 （1）宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。（2）3：7 灰土做法同混凝土道路“三七”灰土垫层”做法。（3）混凝土面层做法同混凝土道路砼施工。4.4.8 新建片石挡墙新建片石挡墙 4.4.8.1 施工顺序：施工准备 材料进场验收、复试 基坑开挖、验槽 挡墙砌筑 C20 砼 100 厚压顶 伸缩缝填充 墙面勾缝 4.4.8.2 施工工艺 4.4.8.2.1 材料要求 本工程采用 MU30 片石、M7.5 水泥砂浆砌筑。石材及砂浆强度必须符合设计要求。（1）同一产地的石材必须抽检一组。（2）砂浆抽检标准：每砌筑 250m3至少留置砂浆试块一组，每台搅拌机至少留置砂浆试块一组。（3）水泥：采用 P.O 32.5 矿渣硅酸盐水泥，具备出厂合格证、检验单及复试合格后再行使用。（4）砂：应过 5mm 孔径的筛。砂的含泥量不得超过 5%，并不得含有草根等杂物，并具备复试报告。-精品 word 文档 值得下载 值得拥有-18-4.4.8.2.2 土方开挖完成后，提前做好验槽记录。必须经施工单位自检合格后及甲方、监理单位验收合格后，方可进行下一道工序。4.4.8.2.3 挡墙砌筑：（1）每砌 3-4 皮片石为一个分层高度，每一个层高度找平一次。（2）外漏面的灰缝厚度不得大于 40mm，两个分层高度间风层处的错缝不得小于80mm。（3）内外搭砌、上下错缝、拉结石、丁砌石交错设置。（4）拉结石每 0.7m2 不得少于一块。（5）砂浆饱满度不得小于 80%。4.4.8.2.4 挡墙每 20m 做 20mm 宽伸缩缝一道，缝内填充胶泥稻草。4.4.8.2.5 1：2 水泥砂浆勾平缝。4.4.8 电气设备安装电气设备安装 4.4.8.1 作业条件作业条件 （1 1）施工图及技术资料齐全无误。（2 2）箱式变电站放置的地坪应选择在较高处，不能放在低洼处，周围排水通畅，以免雨水灌入箱内影响设备运行。浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。对埋入基础的电气导管、电缆导管和变压器进、出线预埋及相关预埋件进行检查符合要求。用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PEN）可靠。且有标识。所内外涂层完整、无损伤，有通风口的风口防护网完好。（3 3）环境温度及湿度符合设备安装要求。（4 4）具有足够的施工用场地，道路通畅。4.4.8.2 主要机具主要机具 （1 1）搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。（2 2）安装机具：台钻、砂轮、电焊机、烘箱、气焊工具、电锤、台虎钳、活扳子、锤子、套丝板、电工用梯、手电钻。-精品 word 文档 值得下载 值得拥有-19-（3 3）测试器具：钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、钳形电流表、温度计、试验仪器。4.4.8.3 施工工艺施工工艺 4.4.8.3.1 开箱检查 （1 1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。（2 2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。对变压器器身作常规检查时不得碰伤变压器的内部部件。（3 3）螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。4.4.8.3.2 变压器搬运 （1 1）变压器二次搬运应由起重工作业,电工配合。采用 30t 汽车吊吊装,运输时必须用钢丝绳固定牢固。（2 2）变压器吊装时，索具必须检查合格，钢丝绳必须挂在吊钩上，上盘的吊环仅作吊芯用。（3 3）变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压瓷瓶罩住，使其不受损伤。（4 4）变压器搬运过程中，防止冲击或严重震动情况，倒链牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过 15，防止内部结构变形。4.4.8.3.3 变压器安装 （1 1）变压器的滚轮应转动灵活，变压器就位后，应将滚轮用能拆卸的制动装置固定，将滚轮拆下保存好。变压器就位时，变压器就位时人力应足够，指挥应统一，以防倾倒伤人；狭窄处应防止挤伤。对重心偏在一侧的变压器，在安装固定好以前，应有防止倾倒地措施。安装变压器上设备时应有人扶持。变压器就位方向和离墙尺寸应与图纸相符。（2 2）待安装的变压器就位后，变压器的重复接地线应采用不小于 605 的铜母线，接口处应烫锡。变压器的中性点接地回路中，靠近变压器处，宜做一个可拆卸的联接点。-精品 word 文档 值得下载 值得拥有-20-（3 3）变压器就位后，应采取有效保护措施，防止铁件及杂物掉人线圈框内。并应保持器身清洁干净。（4 4）变压器安装完毕后，必须进行交接试验，交接试验要由试验部门进行，试验标准应符合规范和供电部门的要求。（5 5）变压器安装要求（见下表）工序 检验项目 性质 质量标准 检验方法及器具 设 备 检 查 外壳及附件 铭牌及接线图标志 齐全清晰 观察检查 附件清点 齐全 对照设备装箱单检查 绝缘子外观 光滑，无裂纹 观察检查 铁芯检查 外观检查 无碰伤变形 观察检查 铁芯紧固件检查 紧固，无松动 用扳手检查 铁芯绝缘电阻 主要 绝缘良好 打开夹件与铁芯接地片用兆欧表检查 铁芯接地 主要 1 点 观察检查 绕阻检查 绕阻接线检查 主要 牢固正确 扳动检查 表面检查 无放电痕迹及裂纹 观察检查 绝缘电阻 主要 绝缘良好 检查试验报告 引 出 线 绝缘层 无损伤、裂纹 观察检查 裸露导体外观 主要 无毛刺尖角 裸导体相间及对地距离 主要 按GBJ149-1990规定 对照规范检查 防松件 主要 齐全、完好 扳动检查 引线支架 固定牢固、无损伤 本体附件安装 本体固定 牢固、可靠 用扳手检查 温控装置 主要 动作可靠,指示正确 扳动及送电试转 风机系统 牢固，转向正确 相色标志 齐全、正确 观察检查 接 地 外壳接地 牢固，导通良好 扳动且导通检查 本体接地 温控器接地 用软导线可靠接地，且导通良好 观察及导通检查 风机接地 开启门接地 -精品 word 文档 值得下载 值得拥有-21-4.4.7.3.4 盘柜安装 根据施工图纸将检查过的高低压盘柜按顺序摆放在基础上，然后进行找正。盘体安装固定后将接地线引入盘内，接地线按设计敷设多股铜芯线。4.4.7.3.5 电缆及保护管安装 （1 1）根据电缆长度，合理使用电缆管。电缆管的弯制采用弯管机弯制，弯曲半径应符合其所穿入电缆弯曲半径的规定要求。（2 2）埋在地面以下的金属电缆管连接采用大一级的钢管套接连接方法，套管的长度为连管
