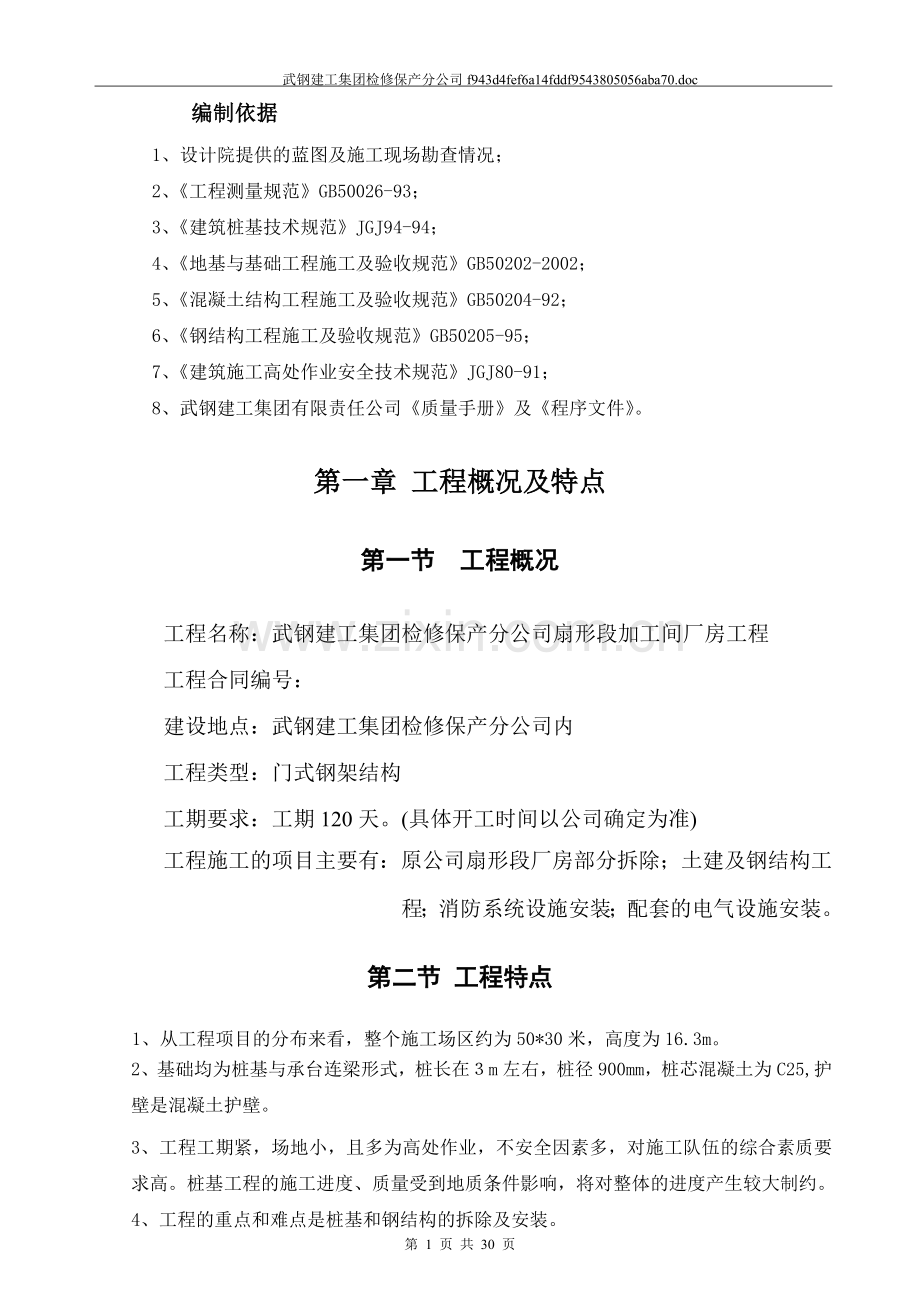

扇形厂房工程施工方案.doc_第1页
第1页 / 共30页
扇形厂房工程施工方案.doc_第2页
第2页 / 共30页
扇形厂房工程施工方案.doc_第3页
第3页 / 共30页
扇形厂房工程施工方案.doc_第4页
第4页 / 共30页
扇形厂房工程施工方案.doc_第5页
第5页 / 共30页
点击查看更多>>
资源描述

1、 武钢建工集团检修保产分公司f943d4fef6a14fddf9543805056aba70.doc 编制依据1、设计院提供的蓝图及施工现场勘查情况;2、工程测量规范GB50026-93;3、建筑桩基技术规范JGJ94-94;4、地基与基础工程施工及验收规范GB50202-2002;5、混凝土结构工程施工及验收规范GB50204-92;6、钢结构工程施工及验收规范GB50205-95;7、建筑施工高处作业安全技术规范JGJ80-91;8、武钢建工集团有限责任公司质量手册及程序文件。第一章 工程概况及特点第一节 工程概况工程名称:武钢建工集团检修保产分公司扇形段加工间厂房工程工程合同编号: 建设

2、地点:武钢建工集团检修保产分公司内工程类型:门式钢架结构工期要求:工期120天。(具体开工时间以公司确定为准)工程施工的项目主要有:原公司扇形段厂房部分拆除;土建及钢结构工程;消防系统设施安装;配套的电气设施安装。第二节 工程特点1、从工程项目的分布来看,整个施工场区约为50*30米,高度为16.3m。2、基础均为桩基与承台连梁形式,桩长在m左右,桩径900mm,桩芯混凝土为C25,护壁是混凝土护壁。3、工程工期紧,场地小,且多为高处作业,不安全因素多,对施工队伍的综合素质要求高。桩基工程的施工进度、质量受到地质条件影响,将对整体的进度产生较大制约。4、工程的重点和难点是桩基和钢结构的拆除及安

3、装。第二章 施工总体策划和施工部署第一节 施工总体策划一、施工段的划分考虑到该工程有拆除、桩基、承台、混凝土基础梁、钢结构等工程,施工面狭小等因素,为保证工期,现将整个工程分为三个施工部分:即第一部分为扇形段厂房拆除,第二部分为桩基与承台和基础梁,第三部分为钢结构。为确保工期,各工程分部统一协调、密切配合,在我工程处的统一指挥下,合理调配施工场地、机械,力保工程安全优质和高效地完成。二、施工顺序原扇形段厂房拆除-桩基及承台土方开挖-基础混凝土施工-主体钢结构制作、安装施工-设备(含消防设施)与电气安装-彩板瓦安装施工-设备调试合格后投产。三、施工准备1、现场环境、交通准备、本工程位于公司供应科

4、进出口处,为保证工程有一个良好施工环境,在平面布置时,要严格规定车辆的行车路线。、进场后,首先做好各类材料及部分设备的进场准备,并在一周内完成下列工作:、开工前办理好各种施工合同,并与各有关部门建立联系,以便及时进行施工协调。、根据业主提供现场内的供水管、排水口、供电电源,确定现场供水、供电、排水的走向。2、施工用水、用电施工给排水按业主提供的系统图的要求,现场用水满足施工及消防所需,施工现场的生产排水必须经过沉积后才能排入厂区排水管网。施工用电由业主提供的电源引入,并且在接入点进行保护零线接地,现场全部实现三相五线制。现场设3个主配电箱,实现三级配电、三级保护,分担各部分的电负荷。现场设置照

5、明路灯,电线的敷设、配电箱、漏电保护器的设备均应符合国家规定和施工现场用电安全规程。材料准备周转材料及工程所需机具、设备、材料等按计划落实,组织进场、堆放在施工平面布置图指定处,所有的材料进场必须做好材料的检查和验收准备。技术准备整个土建工程受场地条件,天气状况等因素影响,为保证质量,因此做好前期各项技术准备工作十分重要,而且只有做好前期各项技术准备工作,才能确保质量与工期。前期的技术准备工作主要有如下几个方面:1)、会审与深化施工组织设计图纸是施工的主要依据,施工前认真组织图纸会审及设计交底工作,做好变更记录,并在此基础上做好施工组织设计的深化设计,编制各工序、工种的作业设计并落实到施工的工

6、长和作业队伍及班组,掌握水准点标高、轴线控制点,地下原有管道及障碍物等资料。2)、做好各类原材料的检验工作材料的报验要及时,同时提出材料的合格证和材质证明书。3)、做好前期各类技术交底工作为了确保本工程的优质、高速、安全、低耗,我们准备先分级作好技术交底工作。交底的内容包括本工程的结构和构造情况,特别是在结构施工难度较大的地方,以及场内坐标点和标高的控制情况、施工组织设计的主要内容和各工种各工序的作业设计交底,本工程应注意的安全、文明施工和周围的环境情况,分层分项交底最后落实到责任人和操作工人。机械设备准备建筑机械的配备是施工的重要保证条件,为此我们对钢筋工程设备、模板工程设备、混凝土工程设备

7、、土方挖掘及运输设备进行了准备(具体详见主要机械设备需用量计划表)。第三章 主要施工方法第一节 原扇形厂房拆除1. 原扇形厂房钢结构拆除扇形厂房内先行移动天车设备,然后拆除扇形厂房屋架系统。接着拆除钢梯、栏杆、平台等零星构件及吊车梁的拆除。最后进行钢柱的拆除。(钢结构拆除量约60t)2. 采用凿机并部分采用人工拆除的方式对基础承台及门卫室进行拆除。 (具体拆除方法见扇形段加工间厂房工程拆除专项施工方案)第二节 工程测量1、根据本工程轴线座标和当地导线点,一次性建立统一的平面施工控制网。1)控制点引测根据业主提供的施工现场水准点与座标控制点,在场区内引测3个控制点,并测定高程作为工程定位放线依据

8、。精度差要求如下:等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二级1.0km300m10()20N1/100002)控制点桩位,用全站仪定出主控点,根据业主提供的测量控制点在场区内引测,确定控制轴线,并根据主控轴线弹出其它轴线位置。3)基础施工完毕后,0.000结构面进行一次轴线闭合检查。4)轴线和结构垂直度控制用激光经纬仪。2、标高控制1)标高采用“内标法”。在施工区域的建筑物,测设高程点,测设合格后用红色油漆标记“”,以红“”上顶线标高基准,间距分布均匀,并要满足结构施工的需要,且红“”需设在同一水平高度,其误差控制在3mm以内则认为合格。2)标高测量误差:5mm。第三节 工程施

9、工方案一、基础土方工程a) 人工挖孔灌注桩1. 桩的土方开挖确定桩位后,每一节挖深约2米后,浇筑(或砌筑)一次砼护壁,以下施工以每一节作为一个施工循环;每一节施工完后,必须校核桩中心位置及垂直度一次,垂直度应控制在0.3以内,终孔后桩的中心位移不得大于50mm。开挖时,每桩配备两名工人,一人在孔内挖土,一人在孔口负责出土和传递工具。一节挖完后,应用长度为桩径加二倍护壁厚的竹杆(或木杆)在桩孔上下作水平转动,若能自由移动,说明所挖的孔径符合设计要求,可以安装护壁模板浇筑护壁砼,否则,还要继续扩孔直到竹杆能自由移动为止。孔桩出土随时二次转运归堆,并及时外运渣场。桩挖至扩大头的近处,浇筑完砼护壁后,

10、待第二天上午进行扩大头土方开挖,并组织尽快上午挖完,并申请甲方监理及有关单位人员进行验桩,合格后,放置并焊接好钢筋笼,中班进行浇注桩芯砼。由于本工程孔桩深度在3m左右,可采取孔内送风及孔面无安全隐患的情况下进行施工作业。送风可用9m3空压机,配以20塑料软管,分散到每个挖孔桩内;桩内照明须采用36V安全防爆灯,桩洞口周围2米范围内应无泥浆和松散土堆积。若桩内地下水较多,也应及时用水泵排水。2. 孔桩钢筋笼制安2.1、桩钢筋制作时,按桩配筋表要求及质量控制要求进行规范施工。钢筋笼内加劲箍接头焊接严格按规范施工,保证钢筋焊接的焊缝长度,且焊缝质量达到质检要求,确保钢筋笼的整体不变形。2.2、桩钢筋

11、笼安装过程中,桩上、中、下钢筋笼均应有牢固的定位措施,必要时,在钢筋笼的中央电焊一个“井”字固定架,并固定在护壁的交接处,以确保桩身钢筋的中心位置。2.3、钢筋笼安装完毕,必须“验筋”,合格后才能浇灌桩身砼。2.4、钢筋笼的制作允许偏差应符合下表规定:钢筋笼的制作允许偏差项次项 目允许偏差mm项次项 目允许偏差mm1主 筋 间 距104笼 直 径102箍 筋 间 距205笼 长 度1003加强箍筋间距503. 孔桩护壁模板 3.1、挖孔桩护壁模板做成通用(标准)模板。模板用=1.2mm厚的钢板做模板,用303做边框,用16做箍肋,每个边框的竖向均设三个销孔,以便模板用U型卡联接。上小下大,上下

12、直径的差值等于护壁的厚度。3.2、拼装时,最后两块模板的接缝处宜夹放一木条,便于拆模。3.3、模板安装应检查其直径符合设计要求,并保证任何二正交直径的误差不大于10mm,其中心位置能过孔口设置的轴线偏差不大于桩长的0.5%;符合要求后,用木楔打入土中稳定模板,防止浇捣砼时发生移动。4. 桩护壁及桩芯砼护壁外壁为直立式护壁,上节护壁的下部应嵌在下节护壁上部砼中。护壁砼强度等级应符合设计要求。孔桩开挖后应尽快浇筑护壁砼,宜当天挖完当天一次性浇筑完毕。浇筑前,可在模板顶部放置半圆形的钢平台用临时性操作台。浇筑时宜在孔桩内无水的情况下进行,振捣砼使用手锤敲击模板和用棍棒反复插捣实砼。护壁模板一般在24

13、小时后拆除。拆模后若发现护壁有蜂窝、漏水现象,应马上以堵塞或导流,防止孔桩外侧之水夹带泥砂流到孔内。浇注桩身砼时严格遵循以下要点:一般采用串桶注入孔桩的方法。砼离开串桶的出口自由下落高度宜始终控制在2米内。泵送砼时可直接将砼的出口移入孔内投料。砼的捣实度一定要达到施工规范要求,一般不超过1.5米深振捣一次。b) 承台、基础梁土方工程2.1 采用1台1m3的反铲挖(装)土,人工配合清土,3辆自卸式汽车运土至业主指定堆土处(余土、渣土运至北湖渣场)。以设计基础承台、基础梁底部的外边线为基准,每边增加工作面500mm,按1:0. 33放坡系数做控制线用反铲挖掘机开挖。在挖土机工作范围内不得有其它作业

14、,挖土机施工挖不到的地方,随后进行人工挖掘,并用手推车转运至机械挖到的地方以便及时用挖土机挖走。地下基坑机械开挖到设计标高以上300mm左右时停止开挖,由人工挖至设计标高,严禁扰动基底土层;坑四周严禁留有残渣、余土,以免坠落伤人;基坑底部四周设200200mm明排水沟,每基础坑内边缘设一500500深800mm的集水井,以便于及时将基坑积水引入井内,然后用污水泵抽走。基坑(槽)的四周所堆放的用来回填的土方,应该用雨布覆盖,防止雨水浸泡后影响回填质量或土方滑坡危及基础施工的人员安全。2.2、基坑回填: 用现场开挖的黄土(Q3土,可塑或硬塑土)回填。 控制含水率,注意清除淤泥杂物。 回填质量:土方

15、分层虚铺厚度不大于300mm,打夯机夯实后,应能达到设计要求的密实度0.94。夯完一层后,撒水湿润,保证上下层接合良好。2.3、试验及质量控制措施回填时严格分格分层夯实,每层虚铺张25CM厚左右,夯实至20CM厚左右,然后用环刀法取样,测实际干容量,合格后才能往上填下一层。每层环刀取样要记录所填层次的起始标高及在附图上标明取样位置。二、钢筋工程本工程所有钢材进场必须有出厂合格证及材质证明,不合格钢材一律退场,严禁使用。因钢筋规格较多,工程技术人员根据施工图纸及规范做好钢筋翻样,对复杂节点的钢筋要进行放样,把问题超前解决。钢筋加工成型后分段、分层、分施工部位、分施工顺序堆放,防止长期堆放导致型号

16、混乱。为保证保护层厚度,先预制505040mm的砼垫块,并将20#铁丝埋于垫块中。绑扎钢筋时,在钢筋下及外侧每隔1m左右放置一块垫块,梅花型摆放,并绑扎牢固。2.1、采用20号和22号铁丝绑扎钢筋。绑扎时先用粉笔在绑扎位置上划好位置再进行绑扎。钢筋的绑扎搭接长度,按照设计要求的48d进行,且接头不应落在构件受剪切力较大部位,如基础梁端的箍筋加密区及构件的最大弯矩处。2.2、绑扎钢筋的缺扣、松扣数量不得超过绑扣数的10%,且不应集中。2.3、对于与钢筋相碰难以预埋的螺栓不能随意切割钢筋,必须同技术人员商量解决。2.4、埋件、基础螺栓安装:2.4.1、在承台钢筋绑扎完毕后,用钢尺、经纬仪将螺栓的具

17、体位置定出。根据本工程的特点,设备地脚螺栓用的固定架适用钢固定架,由于重量轻,易焊接,安装方便,可提高螺栓安装的速度及精度。(具体施工大样见下图) 横梁 立杆 预埋螺栓钢筋拉接条 钢筋底筋斜撑 砼垫层 2.4.2、固定架设置注意事项A、固定架应避免与螺栓、管道、埋件等相碰,以免给固定和测量工作带来困难。B、固定框应露出承台基础表面不少于10CM,以便回收,避免一半埋入混凝土内,一半露在外面。地脚螺栓安装标高应预抬高1020MM。C、地脚螺栓埋设完后,即用胶布及塑料袋包紧,以防螺牙被混凝土附着或锈蚀、碰撞等,损害其强度。4)基础螺栓检查标准距中心线误差 3mm螺栓顶标高 20mm相邻二中心距离

18、3mm5)螺栓锚固二次灌浆螺栓是由螺栓与承台面的空隙内浇灌细石混凝土作最后固定的。灌缝工作应对螺栓的轴线和标高校正检查后立即进行。首先应将空隙内的木屑等垃圾清除干净,并用水湿润。对于螺栓与壁口有较大空隙的情况,应先灌一层稀水泥砂浆,填满空隙后再灌细石砼。全部灌满后必须及时对螺栓的标高和轴线位置进行复查,如发现有问题应及时进行处理。三、模板工程3.1 承台及基础梁模板 施工时采用483.5mm钢管用扣件连接搭设模板支撑系统,对于承台模板采用横楞(间距600)、立杆(间距600)进行支撑。承台侧模焊接对拉片以控制承台截面尺寸,对拉片按照450450的间距呈梅花状布置(见下图)。3.2、砼及钢筋砼工

19、程2.1、钢筋办完隐检手续,模板安装办完预检手续,预埋螺栓、预埋件、预留孔洞等均已安设完毕,通过联合检查办理会签手续后,方可实施混凝土浇灌。2.2、浇灌砼前必须在模板上做好砼的上平面标记。2.3、采用泵送砼时,输送管道尽量避免弯曲,转弯要缓慢。浇筑前用同标号水泥砂浆润滑管道内壁。混凝土输送管道的安装,主要考虑管道的固定是否牢靠,连接是否紧固,因为在泵送混凝土时,管道的振动很大,固定不当,很容易造成管道的松动甚至脱落。2.4、砼从卸料运输到泵送完毕时间不得超过2h,砼搅拌运输车的运输时间应小于1h,泵送应在45min以内完成。2.5、砼从溜槽端部向模板中倾倒,必须通过串筒垂直下料,不得直接溜放或

20、沿斜向挡板倾倒,以免引起离析。2. 6、浇筑时,砼浇筑高度控制在2m以内,防止分层离析。2.7、浇筑砼时经常观察模板、钢筋、预留孔洞、预埋件和插筋有无移动变形或堵塞等问题。发现问题,必须立即停止浇筑,并作相应处理,在砼初凝前整修好再继续浇筑。2.8、采用插入式振捣器振捣方法,垂直振捣与斜向(4045)振捣相结合,且快插慢拔,振动棒严禁完全插入砼内,插点均匀排列,逐点移动,做到均匀振实。每插点振捣时振动棒上下抽动510cm,使砼结合密实,每次插入时棒头插入下一层砼中5cm左右,每一插点约振捣2030s。同时振捣上、下层砼应该在下层砼初凝之前进行。2.9、采用商品砼,罐车运输,泵车浇筑,插入式振捣

21、棒振捣。配合比按设计要求,由实验室提供配合比,骨料禁用河卵石与石灰石,控制水泥用量在250kg/m3与210 kg/m3之间,坍落度11-13cm。四、钢结构制作与安装(一)、钢结构施工详图设计接到设计院的钢结构施工图之后,首先由我公司委托有资质的机构进行施工图转换,设计出施工详图。 (二)、主要工序的工艺装备及工艺措施1、下料:1.1、用于板材下料的主要工艺装备有: 半自动火焰切割机,最大切割厚度150mm,切割粗糙度为12.5m,用于板料分条及节点板下料。 剪板机,用于节点板及加筋板等板料的剪切。1.2、用于型钢下料的主要工艺设备有: 型钢切割机。锯床。半自动火焰切割机。手动割枪。2、工艺

22、措施2.1、校直:用于校直的设备有型钢校直机,可对各种型钢进行校直。2.2、矫正:用于矫正的设备有H型钢翼缘矫正机,可对H型钢焊接后产生的翼缘角变形进行矫正。最大矫正厚度为40mm,当厚度40mm时则用火焰矫正。2.3、钻孔:用于钻孔的设备有摇臂钻床、磁座钻。对于50以下的孔采用摇臂钻床钻孔,对于不便于上摇臂钻床的工件采用磁座钻钻孔,50mm的孔采用气割割孔。为保证孔距、孔径偏差,使工地穿孔率达到100%,工厂钻孔采用规孔加套模钻孔。2.4、焊接坡口加工:焊接坡口加工;板厚t10mm的统一使用坡口机加工,板厚10mm的统一使用半自动切割机加工。2.5、钢板接料:钢板接料采用埋弧自动焊和手工电弧

23、焊,焊缝强度与母材等强,焊接后对焊缝进行超声波探伤,级为合格。2.6、H型钢自动焊接:H型钢焊接在V型焊接台架上进行,采用埋弧自动焊机进行焊接,需焊透的焊缝采用陶瓷衬垫衬垫焊接保证焊透。焊接时应加引弧板和熄弧板。2.7、边缘加工:焊接H型钢的腹板和翼板要实施边缘加工的,统一在刨边机上进行。对图面连接关系试装晒图二次审核修改对主要设计审图试装中的修改设计人员修改图打印描图审核打印白图熟悉设计KM图依据设计图进行详图设计(三)、主要制作工艺1、放样、号料与剪切的施工工艺与操作方法1)、放样应以施工图的实际尺寸1:1的大样放出有关节点和连接尺寸。2)、根据工程所用材料的种类,确定放样和号料料长依据的

24、基准。3)、放样应在放样平台上进行,平台必须平整稳固,并且严禁受外力冲击,以免影响平台的水平度。4)、放样时首先在平台上弹出垂直交叉基线或中心线,依此放出构件各节点的实样。5)、号料应根据施工工艺的要求确定切割和边缘加工的余量,以及焊接收缩余量。具体见下表:表1 切割、加工余量(单位:mm)加工 余量锯切剪 切手工切割半自动切割精密切割切割缝1453423刨边23233411铣平3423452323 6)、钢柱及框架梁H型钢如须焊透则必须考虑腹板端面收缩,在腹板下料过程中应考虑收缩余量。2、矫正、成型的施工工艺与操作方法1)、制作钢结构的钢材的矫正应用平板机和型钢矫正机进行矫正,用手工锤击时,

25、应加垫锤等措施。2)、矫正可用机械或有限的局部加热。进行加热矫正时,应控制加热温度及冷却速度。3、边缘加工和制孔的施工工艺与操作方法1)、钢结构零件边缘加工主要用来消除剪切后产生的淬硬层和气割后产生的热影响区,以保证构件连接接触严密、平整和焊接坡口的加工质量。边缘加工的刨削量不应小于2.0mm。一般在刨边机上进行。2)、焊接坡口的加工应按照规范要求进行。3)、制孔采用钻孔,高强螺栓采用规孔加套模钻孔。4、焊接工艺与操作方法1)、凡从事钢结构焊接的焊工必须经过同等条件下考试,取得合格证后才能从事相应的焊接工作。2)、焊接材料应符合下列要求:严禁使用药皮脱落或焊芯生锈的焊条。焊丝使用前应除锈。碱性

26、焊条应按照使用要求进行300350烘培,置于保温筒内,随用随取。3)、焊接工艺应严格遵守建筑钢结构焊接规程的规定,参数的确定应按同等条件下进行试件焊接以确定相关参数。4)、焊接结束后进行焊接检验。(四)、钢结构安装 1、准备工作构件吊装前的准备工作包括:清理及平整场地,修建临时道路,敷设水、电管线,吊具、索具准备,构件的运输、堆放、就位,构件的拼装与加固,构件的质量检查、弹线编号以及基础准备等。2、构件的运输构件运输过程要经过起吊、装车、运输和卸车堆放等工序。运输过程上必须保证构件不变形过大,不损坏;运输道路应平整坚实。构件进场以后,应按结构吊装方案的构件平面布置图堆放,应安排好时间、顺序、方

27、向、位置,避免二次搬运。3、做好混凝土基础中间交接,砼结构要达到设计强度的75%以上,复检基础承台及螺栓标高、中线符合设计要求。4、总体吊装工序:4.1从西面开始往东面开始安装厂房柱、吊车梁、厂房屋架及柱间支撑、檩条、屋面构件等。4.2扇形段加工间厂房跨度为24m,其厂房主体结构为门型框架,可以在地面拼装成单榀后进行安装,拟采用在厂房轴线范围内就地拼装。5、具体安装工序:扇形段加工间厂房A、B列线厂房柱、屋架安装调整,吊车梁随屋架安装同步进行;吊车梁轨道安装调整;起重设备安装调试;线柱间支撑、檩条安装调整。 6、钢柱、吊车梁、屋架的吊装6.1待承台基础检测完毕垫板找正找平后,先进行钢柱的安装。

28、采用25T液压吊车吊装,吊装用钢绳选用12.5的钢丝绳起吊以保证吊装安全。6.2钢柱吊装到位后,用挂线方式进行找正,然后把紧地脚螺栓。经确定无误后,方可松钩。6.3标高在10米以上的单片支架吊装落位找正把紧螺栓后,须用钢绳做风绳两边牵扯以用固定钢柱,避免支架被大风刮倒和安装时剧烈晃动。6.4待吊车轨道梁吊装到位后,用挂线方式进行找正,对定位轴线的允许偏差5mm,相邻两吊车轨道梁接头部位允许偏差3mn。吊车梁吊装示意图:吊车梁吊装示意图6.5屋架吊装时钢绳应捆绑在上弦梁上,捆绑处用卡环将钢丝绳锁上便于折钢丝绳,所有构件起吊前一定要交专人检查,吊点钢丝捆绑是否牢固,确认无误后方可起吊。屋架吊装示意

29、图:屋架吊装示意图6.6安装轨道应注意轨道中心对吊车梁腹板轴线的偏移为t/2,调好中心后将轨道压板压紧,轨道连接方式为铝热焊接。7、吊装注意事项:吊装时,为防止扭转,用二根麻绳分别栓住物件两端,安排专人控制调整。 钢构件吊装准备工作完毕后,必须经起重安全技术监督员、起重指挥及有关技术人员对吊装机具、索具、缆绳等进行全面检查,检查认可后方可进行试吊。当构件起升高度到100MM时,停止起吊,停止10分钟;对各吊点、缆绳、吊具、构件等各部位进行检查,检查观测正常后,在离地100500MM内反复升降二次,并施加一定晃动,确认可靠后,方可正式起吊。使用吊车进行构件吊装时,必须严格按照控制在吊车安全使用范

30、围内,不得超负荷起吊构件。8、钢结构工程质量保证措施:对工程质量目标实现控制,未达到目标值不准进行下道工序施工,确保工程质量。设置专职质量检查员、施工员负责质量检查工作。搞好技术交底,使施工人员熟悉施工图纸,按图纸技术尺寸要求施工,落实各级岗位责任制。严格按质量验收标准进行验收。构件拼装与构件截面强度接头,焊缝质量为一级,其次焊缝满足二级焊缝标准;厂房结构安装的允许编差和检验方法(见下表)序号项 目允许偏差(毫米)检验方法1吊车梁梁跨中垂直度梁高1/500吊线远见钢尺2两端支座结称腿中心偏移5钢尺3同跨同截面吊车梁顶面高差10用水准线4同列相邻两柱间吊车梁顶面高差梁长1/500且小于10钢线、

31、水准仪5同跨吊车梁中心距106屋架相邻两吊车梁接头中心30钢尺检查7相邻两吊车梁接头顶面高差1用水平或钢尺8轨道中心对吊车腹板轴线偏差10吊线和钢尺9屋架5经伟仪检查10屋架跨中高度I10经纬仪11屋架起拱高度跨度1/500拉线和钢尺12相邻节间杆的变曲的1/100拉线和钢尺13跨中垂直度屋架高度1/250且小于15吊线和钢尺14屋架中心对厂房轴线的偏移小于5用经纬仪或吊线钢尺五、钢结构防腐1)、除锈:清除钢板表面油脂、污物等后进行砂轮机除锈。除锈后在任何100mm100mm的面积中,残存的锈斑、氧化皮等引起的轻微变色的面积不得超过5%。构件表面粗糙度一般要达到5070m,除锈等级为St3级,

32、然后清除表面灰尘,监理检查合格后立即涂上底漆。2)、底漆:钢结构涂刷底漆(红丹防锈漆),涂刷前对不需涂装的部位进行有效的覆盖。底漆一遍湿膜厚度必须达到30m,干膜厚度达到25m,溶剂根据施工实际情况调配,但不能超过5%。在相对湿度85%以下施工。3)、面漆(中间漆):钢结构面漆采用醇酸磁漆二道(颜色由公司待定),在涂刷前必须将构件表面彻底清理干净,任何松散物及剥离层必须清除(底漆如有碰落,必须修复好)。一般湿膜厚度(两面)必须达到80m,干膜厚度必须达到60m,重涂时间间隔最少为8小时。溶剂根据施工实际情况进行调配,但不能超过5%,在相对湿度85%以下施工。每遍油漆刷完后用漆膜检测仪检测漆膜厚

33、度,保证每遍油漆厚度达到设计要求,从而保证总漆膜厚度。六、彩瓦安装工程6.1 根据施工图及实物尺寸,做到下料准确无误;6.2 确保彩瓦安装整齐划一,力避参差不齐的现象发生;6.3 彩瓦的固定方式采用自攻螺钉固定,废弃的孔眼必须用沥青玻璃丝布封闭好。施工中应尽量减少这种现象发生;6.4彩瓦的运输和安装过程中应采取必要措施,保证人员的安全并防止伤害他人;6.5 施工中应该注意对彩瓦涂层的保护,并防止彩瓦变形。第四章 投入的主要物质和主要施工机械计划 第一节 投入使用的主要物质计划 详见材料计划表第二节 主要施工机械的投入使用计划土建拟投入的主要施工机械设备表设备名称单位数量斯太尔自卸汽车台3反铲台

34、1砼搅拌机台3砼泵车台1插入式振动器Z703空压机6m32电焊机AX3203潜水泵1005钢筋弯曲机1钢筋切断机1经纬仪1水准仪1手推车10打夯机5切割机510m拖车1汽车吊25t1压路机10t1风镐5第五章 劳动力安排计划序号工 种需用人数备 注1木工122钢筋工103砼工104焊工155操作工46杂工157架工88泥工59铆工6合计85第六章 确保工程质量的技术组织措施第一节 质量保证体系本工程按照国家标准建筑工程施工质量验收统一标准(GB50300-2001)的要求和施工技术规范进行质量检验评定,确保工程达到优质工程称号。一、质量保证体系在管理方针的指导下,工程具体实施中,本工程处将运用

35、先进的技术、科学的管理、严谨的作风,精心组织、精心施工,以有竞争力的优质产品满足业主的愿望和要求。广泛开展质量职能分析和健全企业质量保证体系,大力推行“一案三工序管理措施”和TQC质量管理活动。强化质量检测与质量验收专业系统,全面推行标准化管理,健全质量管理基础工作,确保工程施工质量。二、质量管理程序与质量预控1)质量管理程序基本要素 工作质量方案保证方案 经审批方可实施 实施中优化总结 人员素质保证基本要素质量人员执行岗位责任制 产品质量保证 材料原材质量保证原材、半成品检技术资料保证 操作过程保证按工艺标准要求操作熟悉图纸机具机具保证检测合格方可使 周检维修保养2)施工质量预控工程质量管理

36、点 现浇混凝土模板、钢筋、砼质量控制基础螺栓预埋铁件准确度控制第二节 质量管理制度为确保本工程质量,在工程中特制定以下质量管理制度。1、技术交底制度:坚持以技术进步来保证施工质量的原则。技术部门应编制有针对性的施工组织设计,积极采用新工艺、新技术;针对特殊工序编制要有针对性的作业指导书。每个工种、每道工序施工前要组织进行各级技术交底,包括项目工程师对工长的技术交底、工长对班组的技术交底、班组长对作业班组的技术交底。各级交底以书面进行。因技术措施不当或交底不清而造成质量事故的要追究有关部门和人员的责任。2、材料进行场检验制度:本工程的钢筋、水泥和混凝土等各类材料需具备出厂合格证,并根据国家规范要

37、求分批分量进行抽检,抽检不合格的材料一律不准使用,因使用不合格材料而造成的质量事故要追究验收人员的责任。3、施工挂牌制度:主要工种如钢筋、混凝土、模板,施工过程中在现场实行挂牌制,注明管理者、操作者、施工日期、并做相应的图文记录,作为重要的施工档案保存。因现场不按规范、规程施工而造成质量事故的要追究有关人员的责任。4、过程三检制度:实行并坚持自检、互检、交接检制度,自检要作文字记录。隐蔽工程要由工长组织项目技术负责人、质量检查员、班组长检查,并做出较详细的文字记录。5、质量否决制度:对不合格分项、分部和单位工程必须进行返工。不合格分项工程流入下道工序,要追究班组长的责任,不合格分部工程流入下道

38、工序要追究工长和项目经理的责任,不合格工程流入社会要追究公司负责人和项目经理的责任。有关责任人员要针对出现不合格品的原因采取必要的纠正和预防措施。6、成品保护制度:应当象重视工序的操作一样重视成品的保护。项目经理人员应合理安排施工工序,减少工序的交叉作业上下工序之间应做好交接工作,并做好记录。如下道工序的施工可能对上道工序的成品造成影响时,应征得上道工序操作人员及管理人员的同意,并避免破坏和污染,否则,造成的损失由下道工序操作者及管理人员负责。7、质量文件记录制度:质量记录是质量责任追溯的依据,应力求真实和详尽。各类现场操作记录及材料试验记录、质量检验记录等要妥善保管,特别是各类工序接口的处理

39、,应详细记录当时的情况,理清各方责任。8、有关工程技术、质量的文件资料管理制度:工程文件资料的完整是工程竣工验收的重要依据,应真实和详尽。由专职资料员收集、整理、保管存档,做到工程技术、质量保证资料及验收资料随工程进度同步进行。第七章 确保安全生产技术组织措施第一节 安全生产保证措施一、安全管理方针安全管理方针是“安全第一,预防为主”。二、安全组织保证体系以分公司经理为首,由副经理、安全负责人、各专业等各方面的管理人员组成安全保证体系,管理组织流程如下:文明施工管理组织流程图分公司经理材料堆放整齐工完清场其它环境安全员执行经理道路整洁生活卫生制定制度规定场容管理现场布置现场布置施工过程执行全面

40、检查整改施工班组第二节 安全生产技术保证措施一、安全管理技术措施1、安全体系负责整个现场的安全生产工作,严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工;2、认真做好工程安全技术书面交底工作,被交底人要签字认可;3、在施工过程中对薄弱部位、环节要予以重点控制,设备进场检验、安装及日常操作要严加控制与监督,凡设备性能不符合安全要求的一律不准使用;4、防护设备的变动必须经安全部门批准,变动后要有相应有效的防护措施,作业后按原标准恢复,所有书面资料由项目负责人保管;5、对安全生产设施进行必要的、合理的投入。重要劳动防护用品必须购买定点厂家的认定产品。6、分析安全难点,确定安全管理难点在每

41、个大的施工阶段开始之前,分析该阶段的施工条件、施工特点、施工方法,预测施工安全难点和事故隐患,确定管理点和预控措施,安全难点集中在:1)现场消防等工作。2)各种电动工具施工用电的安全等;二、安全管理制度1、安全技术交底制:根据安全措施要求和现场实际情况,各级管理人员需亲自进行书面交底。2、班前检查制:责任人必须督促与检查施工人员对安全防护措施是否进行了检查。3、大中型机械设备实现验收制,凡不经验收的一律不得投入使用。4、周一安全活动制:每周一组织全体工人进行安全教育,对上一周安全方面存在的问题进行总结,对本周的安全重点和注意事项作必要的交底,使广大工人能心中有数,从意识上时刻绷紧安全这根弦。5

42、、定期检查与隐患整改制:每周要组织一次安全生产检查,对查出的安全隐患必须定措施、定时间、定人员整改,并作好安全隐患整改消项记录。6、实行安全生产奖罚制与事故报告制,危急情况停工,同时即刻报告及时采取措施排除险情。7、持证上岗制:特殊工种必须需持证上岗操作,严禁无证操作。管理人员和特种作业人员实行年审制,每年由公司统一组织进行,加强施工管理人员的安全考核,增强安全意识,避免违章指挥。三、制定施工现场安全防护基本标准制定施工现场安全防护基本标准,如:使用防护标准;施工临时用电安全防护标准;各类施工机械和设备的安全防护标准;施工现场消防工作管理标准等。1、加强防火消防管理,切实加强火源管理。焊工作业时必须清理周围的易燃物品。消防工具、器材要齐全并安装在适当位置,指定专人负责定期检查。2、全体施工人员进入现场必须戴安全帽。3、按规范要求,对所有存在事故隐患的地方都要悬挂安全标志,以引起所有出入现场的人员的注意。四、危险源预测及对策表 序 号危 险 源 点对 策 措 施1高空多层作业1、进入施工现场必须做到“两穿一戴”,高空作业时佩带的安全带要高挂低用,先检查挂点的可靠性。2、严防坠物伤人,必需搭设好各
