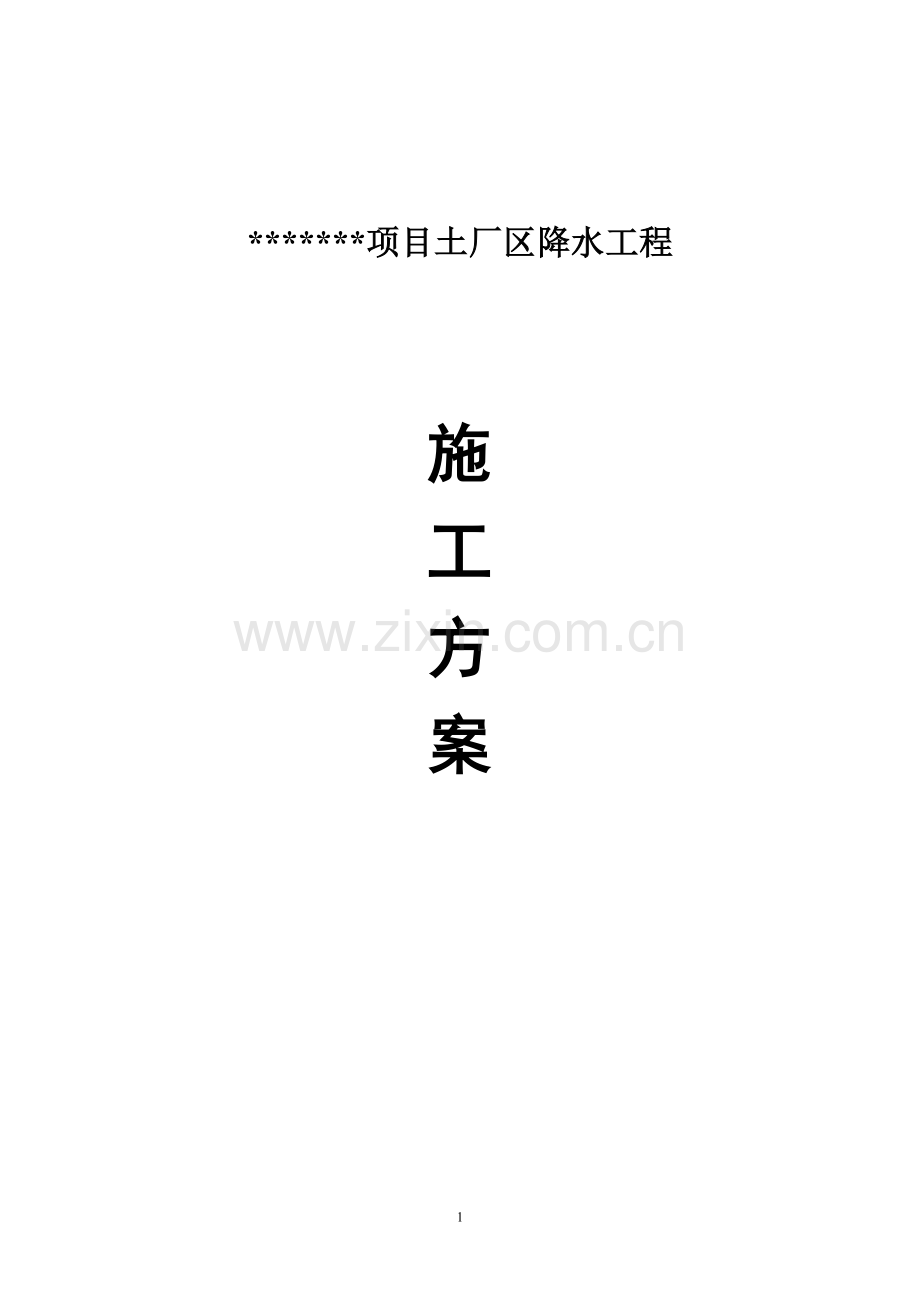

降水施工方案本.doc

*项目土厂区降水工程施工方案厂区降水施工方案审批页编 制日 期审 核日 期批 准日 期审批意见：目 录一、编制说明5二、工程概况5三、水文及地质条件5四、降水方案选择确定6五、降水主要施工方法8六、主要施工部署9七、成孔施工工艺及要求9八、降水技术要求10九、质量保证措施11十、安全保证措施11十一、文明施工管理12十二、施工用电12附图1：降水井井位布置图附表1：井点降水费用报价表一、 编制说明1、施工方案编制内容： *管降水工程井点降水方案2、施工组织设计编制依据：（1）施工图设计。（2）建筑地基处理技术规范(JGJ79-2012)（3）建筑与市政降水工程技术规范（JGJ/111-98）（4）甲方地质勘查报告二、工程概况1、 工程名称：*厂区地埋管降水工程2、 工程位置：*3、 管线分为污水管线、雨水管线、原水管线、生活给水、废水管线、循环水管线、油污管线，采用分流制排水体制。4、 管线材料有：3层聚乙烯防腐层涂覆钢管，双壁波纹管，HDPE管，PE管，铸铁管，钢筋混凝土管。5、 排水方向：厂区四周排水明渠。6、 本工程地势低洼，原属辽滨苇场苇田，管道纵横交错，沟内积水深，原地面普遍长满芦苇及蒿草，地表含水量多,明排水的工程量很大。7、 施工工期:工程跨域整个年度，本地区6-8月份为雨季施工，施工效率低，工程量大工期较紧。三、 水文及地质条件场地地貌单元属辽河河口三角洲，场地地势平坦，地貌单一，地层主要由第四系全新统海陆交互相沉积物组成。场地地面标高3.1554.061m，最大高差0.91m（补充报告：场地地面标高3.734.23m，最大高差0.5m）。根据勘察报告（2011年11月12日-25日），除上部人工填土外，主要地层为第四系全新统滨海相沉积（Q4mc）的砂土、粉土和粘性土，按岩土工程特性，自上而下分为9个工程地质主层和10个亚层。本区属暖温带大陆性半湿润季风气候区，根据区域水文地质资料，场地环境类型为类。场地地下水位埋深地表下0.241.30m，相应的水位标高2.2133.444m（2013年3月1-3日补充勘察报告：场地地下水位埋深地表下1.72.4m，相应的水位标高1.662.09m）。地下水类型属孔隙潜水。基础抗浮及防渗设计水位宜按自然地表考虑。由于现场相对较低处存在地表水，勘察水质分析，根据水质分析结果，水对混凝土结构具弱腐蚀性；在干湿交替作用下，对混凝土结构中的钢筋具中腐蚀性；在长期浸水作用下，对混凝土结构中的钢筋具微腐蚀性。勘察报告未发现影响土质化学成分变化的污染源，土对建筑材料的腐蚀性可参考水的腐蚀性考虑。四、降水方案选择确定1降水方案的确定1.1降水层对象的确定根据现场实际试验开挖管沟，地下水较浅，厂区全部采用井点降水，建构筑物基础埋深暂按基坑3m考虑。本工程地下水类型分地表潜水、层间潜水层，上层滞水在场地绝大部分地区均匀分布，由于部分冻土刚开化，新修路基地下积存大量冰水，待中午气温交高时，水位平均埋深0.4米左右，水量较大。如果只使用明沟排水，间断挖集水坑自渗水将管沟在原土下凉干，时间较长，容易导致管沟塌方，而且受天气影响较大，一遇雨雪天气就推延时间，如果管沟集中大面积开挖将布置多个集水坑（一般30米左右挖一个5米见方的集水坑），由于焊接钢管焊接完后不可能及时防腐回填，这就导致管道三通弯头阀门等连接处被渗透水浸泡的情况，现场回填土较多，管沟两侧土方即使放坡系数大也会产生塌方，塌方后将花费大量人力去清理淤泥，对工期及质量产生影响，还会影响工人安全。明渠排水的情况下，施工时沟底肯定还有湿泥，人员一踩踏就破坏了原土性质，在泥水沟里施工，工人施工效率低，电焊工在泥水沟里施工不安全。根据本工程实际开挖深度，只需解决上层滞水和层间潜水层的影响，无需考虑承压水对本工程的影响。1.2降水方法的分析与确定因本工程基沟长面积较大，降水主要涉及到中部粉质土的层间潜水，上部的地表潜水。综合以上情况，以及本工程地下水分布的实际情况，采用轻型井点降水抽取层间潜水的人工降低地下水位方法达到降水的目的，这样对以后整体施工和质量安全提高都有保障。根据地埋管图，管道埋深在-1米至-3米间，管道综合安装，在同一纵横管沟内可能有多重管道标高，因此管道施工时必须采取整体井点降水。综上所述，确定本工程降水的方法为轻型井点的方式降水。1.3增强降水效果措施因本工程基沟沟底相对地面标高最深约为-4米。考虑将地下水降至基底下1.2米左右，固地下降水深为5.2米。采用沿基沟边缘布管井的方式和场区内布井的方式，基础施工完毕以后场区内井用混砂填实，排水管沟边缘井无须降水时再封井。降水井以粘土层1.0米以上为宜，井径600mm，降水井井内下入直径400mm水泥石滤水管，管外与孔壁之间填入粗砂及小碎石滤料。按经验，井间距需15至20米，井深17米。五、降水主要施工方法1降水井布置按照甲方要求，管沟底在地面下2米以下处进行井点降水，降水井沿管沟一侧布置，间距15至20米，井距基坑顶面净距约3米。在现场建筑临近5米处设置观测井，观察降水后对原有降水建筑物影响。2降水井结构基坑四周降水按照上述初步设计进行。降水井孔径为600mm，全孔下入水泥砾石滤水管，管底封死，管外填滤料。滤料的规格：下部47mm，上部24mm。滤料填至孔口径以下12m，上部回填粘土封至孔口。3降水井周边应采取的措施在管沟、基槽一侧修建一条明渠，以便抽出的水汇集在一起，防止土壤被水冲走，引发地质灾害。4排水沟施工沿管沟外围用机械配合人工开挖一条排水沟，根据自然地面高程布置排水渠，所有支渠汇入主渠。六、主要施工部署 1、劳动力需要量计划序号工种所需人数备注1机械操作工122电工43力工502、主要设备及材料明细表序号设备名称设备型号数量1正循环钻机GPS1516台2空压机12m34台3柴油发电机50kw8台4潜水泵DN50160台5塑料管DN505000m6挖掘机3605台7塑料薄膜七、成孔施工工艺及要求1、 施工准备（1）测量定位：用测量仪器定出轴线及标高，确定井位。（2）用KE-1000干钻孔连续钻孔取土。（3）组织协调好施工作业人员进场工作及井具设备堆放场地。（4）现场供电、供水及场地平整由甲方协助解决。2、工艺程序定位成孔清孔下管填砾洗井下泵抽水3、 工艺要求（1）、定位通过测量仪器定出井位，并严格按照设计井位成孔。钻机就位时必须对准所定孔位，机架水平、正直，井位误差不超过10cm。（2）、成孔采用正循环钻进工艺，成孔直径为600mm，钻进过程中，根据不同的地层合理选用钻压、转速、泵量等技术参数，采用自然造浆护壁，成孔垂直度偏差小于1%。（3）、清孔清孔的目的是将成孔后的稠泥浆及孔内的泥浆冲出。（4）、下管本工程采用陶粒混凝土管，下管时所有深井的底部要通过测量控制在一个水平面上：为了保证井管不靠在井座上和填砾厚度，在井管上加设扶正器（门形钢管架）。（5）、填砾 所用材料为粒径38mm的瓜子片。填砾高度至孔口2m处，填砾时采用管外返水快投法，封闭井口从管内送入清水，当送入的水从孔中返回时，即可快速均匀的沿着井管四周撒入砾料，如此砾料中的杂质和细砾可顺循环槽排走。（6）、洗井洗井工作必须在下管填砾后及时进行，拖延的时间越长，泥浆与砂土、砾料一起凝固后洗井越困难，洗井时必须用清水冲洗，以达到要求。八、降水技术要求 抽水工作要求做到：1、每台水泵抽水不能间断。2、抽水需要24小时派员值班，并作好抽水记录，以掌握抽水动态。3、每日二次（间隔12小时）定时对观察井进行水位观察，选取一个地方作为观察点，水位观察要在抽水前进行，并做好观察记录。4、每口井平均降水周期为20天九、质量保证措施1、 技术员和质检员，对成井的各个环节进行质量控制和检查，发现问题及时解决。2、 必须按施工工艺的要求及操作规程执行。3、 原始资料是整个工程施工的真实反映，是检查工作质量的重要依据。各班组记录人员、质量监督人员、施工管理人员都必须认真填写记录，各种数据做到准确、齐全、清楚。4、 井深直径必须达到或大于设计直径。5、 井的深度应达到或不超过设计井深的正负2%，采用绳尺进行抽检。6、 井的顶角偏斜不超过1度，钻机在坚实的基础上，避免钻机钻孔时机身发生移动。十、安全保证措施1、施工人员必须严格遵守施工现场安全生产“六大”纪律及安全操作规程，尤其是进入现场必须带安全帽，扣好帽带。2、每天上岗前施工负责人必须对全体施工人员进行安全交底，施工班组有专人做好“三上岗”工作。操作人员必须对自己所使用的机具和作业环境进行认真检查，确定无隐患后方可施工。3、机械维修必须在停机状态下切断电源、挂警示牌，并派专人监护。4、所有电器设备必须进漏电保护器，严格按照JGJ46-2005规范要求组织施工。十一、文明施工管理1、认真执行标准规划管理，冲孔施工过程中要保持场容、场貌。2、施工区内电器接地打桩、排水沟开挖注意地下管线。3、井点出水要经二次沉淀，方能进入下水道。4、禁止使用不合格材料搭设临时用房。5、施工现场严禁随地大小便，严禁吸烟，应保持清洁，禁止脏乱、差、积水现象。6、严格执行辽宁省建筑施工环保条例，施工时降低噪音。十二、施工用电1、 总配电箱及分配电箱均设自动空气开关及分路自动空气开关或闸刀，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型，刀闸开关用HK型。2、 每台用电设备均有各自的开关箱，实行“一机一闸一漏一箱”制。3、 总配电箱装设一块0450v的电压表和一块0600A的电流表。4、 照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。5、 配电系统的保护装置（1） 整个系统采用TN-S三相五线制保护接零系统。在总配电箱处及2#、3#分箱处做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线，敷设方式直埋。所用用电设备及配电箱均做保护接零。（2） 采用保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电保护措施。总箱选用DZ15LE400/430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1s。6、 施工用电先一级配电柜用电缆VV22-3*50+1*25引出1500米，接至抽水现场二级配电箱。7、 水泵连接用电缆VV-3*4+1*2.5,8035米=2800米。 8、 施工现场设安全灯15套，护套线4mm2 800米，2.5 mm2 1300米。9、 用电负荷计算：正钻循环机: 16台。 P1=5.516=88kw I= P1/u=88000/380=231.57A空压机： 4台 P2=7.5KW4=30kw I= P2/u=30000/380=78.94A潜水泵： 160台 P3=3160=480kw I= P3/u=480000/380=1263.15A生活用电： P4=3kw I=P/U=3000/220=13.6A现场照明用电： P5=15KW I=P/U=15000/220=68.2A满负载总功率:P= P1+P2+P3+P4+P5=1655.4KW根据实际情况，假设修井时水泵不全部工作，水泵全部工作时修井设备不工作,最大负荷可按水泵全部运行计算为480KW.可安装一个167kw变压器给现场降水设施供电。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 17
