《建筑制图》期末考试卷及答案.doc

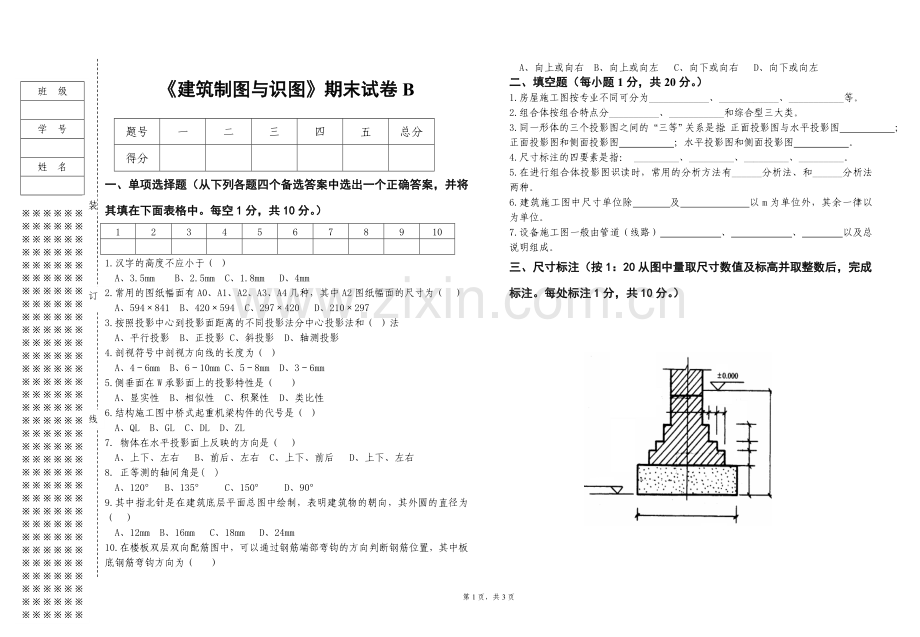

装订班 级学 号姓 名建筑制图与识图期末试卷B题号一二三四五总分得分一、单项选择题（从下列各题四个备选答案中选出一个正确答案，并将其填在下面表格中。每空1分，共10分。）123456789101.汉字的高度不应小于（ ）A、3.5mm B、2.5mm C、1.8mm D、4mm2.常用的图纸幅面有A0、A1、A2、A3、A4几种，其中A2图纸幅面的尺寸为（ ） A、594841 B、420594 C、297420 D、2102973.按照投影中心到投影面距离的不同投影法分中心投影法和（ ）法 A、平行投影 B、正投影 C、斜投影 D、轴测投影4.剖视符号中剖视方向线的长度为（ ） A、46mm B、610mm C、58mm D、36mm5.侧垂面在W承影面上的投影特性是（ ） A、显实性 B、相似性 C、积聚性 D、类比性6.结构施工图中桥式起重机梁构件的代号是（ ）A、QL B、GL C、DL D、ZL7物体在水平投影面上反映的方向是（ ）A、上下、左右 B、前后、左右 C、上下、前后 D、上下、左右8正等测的轴间角是( )A、120 B、135 C、150 D、909.其中指北针是在建筑底层平面总图中绘制，表明建筑物的朝向，其外圆的直径为（ ）A、12mm B、16mm C、18mm D、24mm10.在楼板双层双向配筋图中，可以通过钢筋端部弯钩的方向判断钢筋位置，其中板底钢筋弯钩方向为（ ）A、向上或向右 B、向上或向左 C、向下或向右 D、向下或向左二、填空题（每小题1分，共20分。）1.房屋施工图按专业不同可分为_、_、_等。2.组合体按组合特点分_、_和综合型三大类。3.同一形体的三个投影图之间的“三等”关系是指：正面投影图与水平投影图 ；正面投影图和侧面投影图 ；水平投影图和侧面投影图 。4.尺寸标注的四要素是指： _、_、_、_。5.在进行组合体投影图识读时，常用的分析方法有_分析法、和_分析法两种。6.建筑施工图中尺寸单位除 及 以m为单位外，其余一律以 为单位。7.设备施工图一般由管道（线路） 、 、 以及总说明组成。三、尺寸标注（按1：20从图中量取尺寸数值及标高并取整数后，完成标注。每处标注1分，共10分。） 四、作图题（共45分） 1.根据给出的轴测图画出其三面投影图，尺寸可从图中量取。（10分） 2.根据两面视图补画第三面视图（15分）3、画出1-1断面图和2-2剖面图，材料为钢筋混凝土。（注意剖切位置，线型，材料图例）（10分）4、根据物体的投影图，画出正等轴测图（10分）五、读图绘图综合应用题（15分）根据梁的配筋立面图和断面图识读梁内钢筋布置情况，并按照要求完成钢筋表，钢筋表示例见下表。钢 筋 表钢筋编号钢筋规格钢筋简图单根长度数量/根建筑制图与识图期末试卷B答案一、单项选择题1-5BBAAC 6-10CBADB二、填空题1.建筑施工图、结构施工图、设备施工图。2.叠砌型、切割型。3.长对正、高平齐、宽相等。4.尺寸线、尺寸界线、起止符号、尺寸数字。5.形体分析法、线面分析法。6.标高、总平面图、mm。7.平面布置图、系统轴测图、详图。三、尺寸标注略四、作图题1-3.略 4.五、读图绘图综合应用题线第3页，共3页
