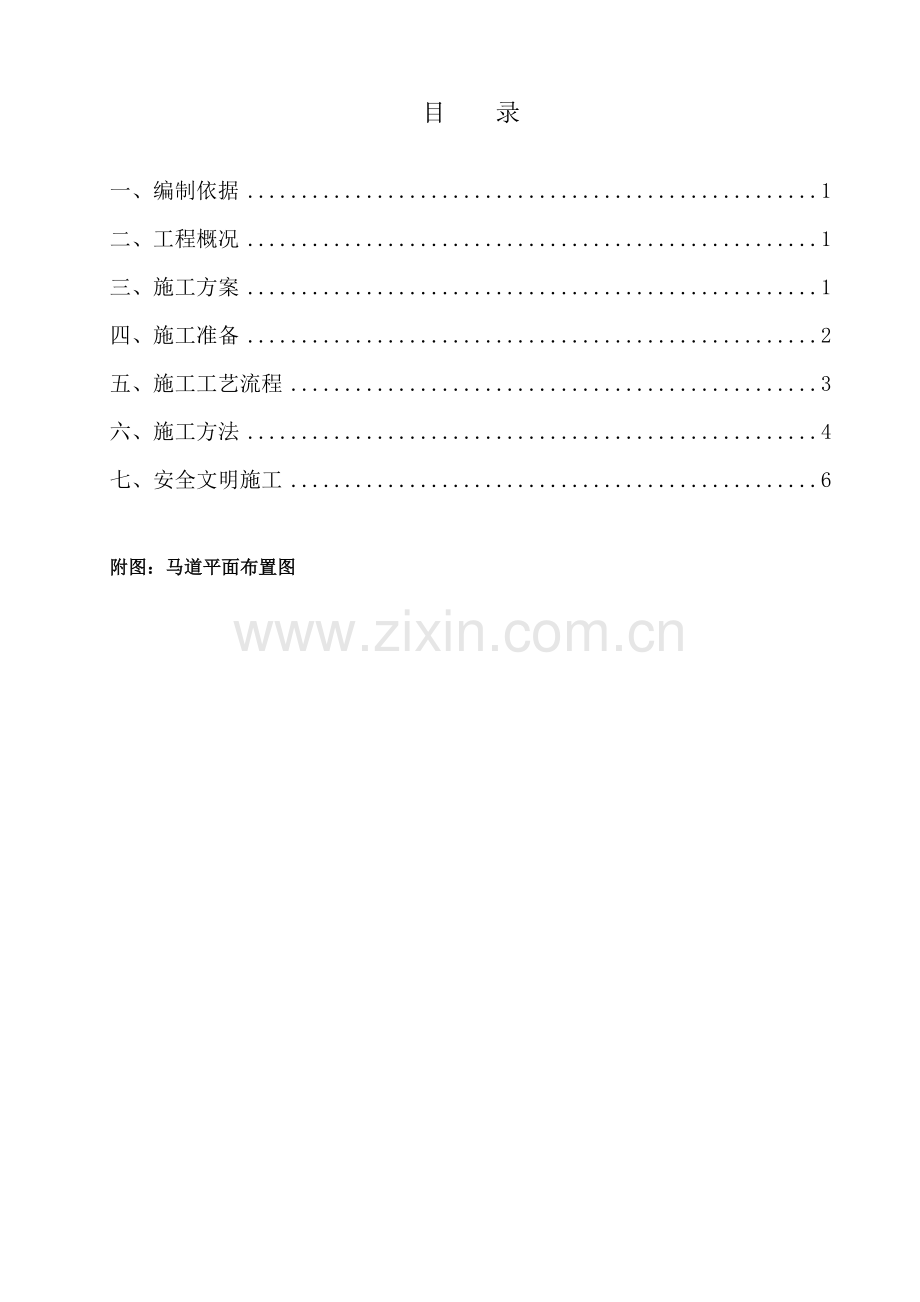

目 录

一、编制依据 1
二、工程概况 1
三、施工方案 1
四、施工准备 2
五、施工工艺流程 3
六、施工方法 4
七、安全文明施工 6

附图：马道平面布置图

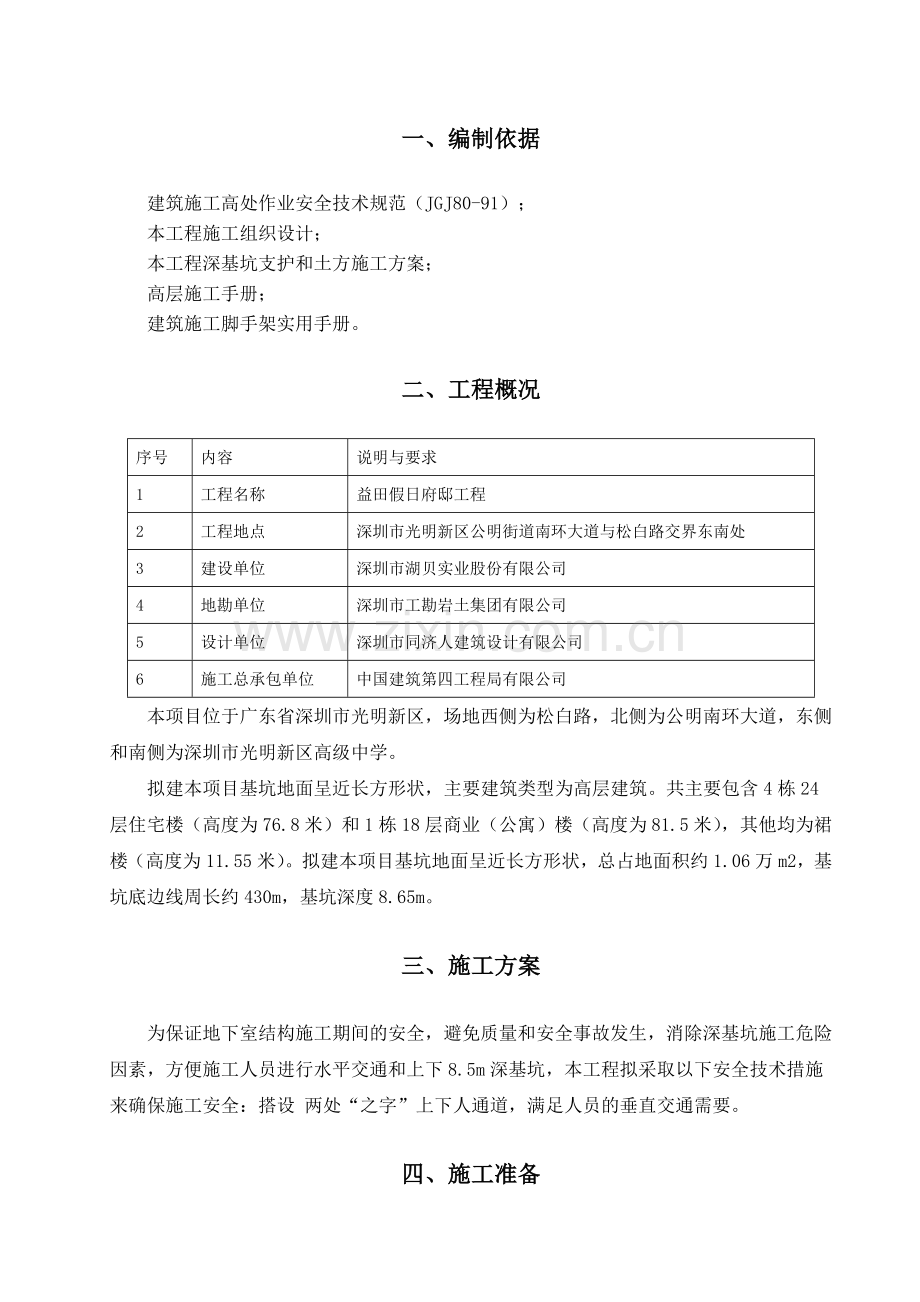

一、编制依据
建筑施工高处作业安全技术规范（JGJ80-91）；
本工程施工组织设计；
本工程深基坑支护和土方施工方案；
高层施工手册；
建筑施工脚手架实用手册。
二、工程概况
序号
内容
说明与要求
1
工程名称
益田假日府邸工程
2
工程地点
深圳市光明新区公明街道南环大道与松白路交界东南处
3
建设单位
深圳市湖贝实业股份有限公司
4
地勘单位
深圳市工勘岩土集团有限公司
5
设计单位
深圳市同济人建筑设计有限公司
6
施工总承包单位
中国建筑第四工程局有限公司
本项目位于广东省深圳市光明新区，场地西侧为松白路，北侧为公明南环大道，东侧和南侧为深圳市光明新区高级中学。
拟建本项目基坑地面呈近长方形状，主要建筑类型为高层建筑。共主要包含4栋24层住宅楼（高度为76.8米）和1栋18层商业（公寓）楼（高度为81.5米），其他均为裙楼（高度为11.55米）。拟建本项目基坑地面呈近长方形状，总占地面积约1.06万m2，基坑底边线周长约430m，基坑深度8.65m。
三、施工方案
为保证地下室结构施工期间的安全，避免质量和安全事故发生，消除深基坑施工危险因素，方便施工人员进行水平交通和上下8.5m深基坑，本工程拟采取以下安全技术措施来确保施工安全：搭设 两处“之字”上下人通道，满足人员的垂直交通需要。
四、施工准备
4.1 技术准备
4.1.1 熟悉本施工方案。
4.1.2 施工人员用工手续齐全，架子工必须持特殊工种上岗操作证及培训证书。
4.1.3 进行逐级技术交底：专业工长以书面形式向各班组进行交底，班组长再向工人进行交底，交底要有针对性，要针对关键部位提出具体安全措施和技术要求。技术交底要有符合性和实用性，既要符合规范、标准的要求，又要符合施工现场实际情况，便于操作，便于贯彻执行。技术交底内容一定要便于操作者易懂易通。
4.2 材料准备
4.2.1 本工程采用扣件式钢管脚手架,须准备：Φ48的钢管，接点用十字扣、回转扣和筒扣以及相应的螺栓、铅丝等；脚手板、垫木、安全网、密目网和安全带。
4.2.2 材料检查
4.2.2.1 脚手架杆件用钢管：
（1）必须进行防锈处理，即对进场钢管检查是否已做以下工作：除锈、内壁涂擦两道防锈漆、外壁涂防锈漆一道和桔黄色面漆。
（2）有严重锈蚀、压扁或裂纹的禁止使用。
4.2.2.2 扣件：
（1）扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好。
（2）扣件活动部位应能灵活转动，回转扣的两旋转面间隙应小于1mm。
（3）当扣件夹紧钢管时，开口处的最小距离不小于5mm。
（4）扣件表面应进行防锈处理。
4.2.2.3 木脚手板：
（1）脚手板厚度不小于50mm，宽度不小于200mm。
（2）不得有开裂、腐朽。
4.2.2.4 兜网：
（1）宽度不小于3 米，长度不大于6 米，网眼不大于10 厘米。
（2）必须用维纶、棉纶、尼龙等材料编织的符合国家标准的安全网。
4.3 劳动力安排

工 种
人 数
班 组 长
1
架 子 工
10
五、施工工艺流程
确定方案→材料检验→技术交底→基础处理→搭设施工上下人斜道→挂网防护→检查验收→交付使用→检查维护→拆除→材料修整
六、施工方法
本工程现场在清除土方出土坡道时即需搭设上下人斜道用以保证人员出入基坑使用。上下人斜道搭设在基坑内，为保证整体稳定与护坡桩及腰梁进行拉结。搭设上下人斜道仅为施工人员出入基坑的通道，不作为现场材料运入基坑的通道。
根据施工流水安排及工程实际情况，本工程地下室施工阶段设置2部上下人斜道，分别供两个作业队使用。1#、2#上下人斜道平面定位图详见附图。
6.1 上下人通道搭设构成
上下人通道具体布置见下图：

说明：
（1）上下人斜道应横平竖直并分布均匀，楼梯步距应保持一致，横杆外露长度应保持一致且不得超过100mm。
（2）上下人斜道上满铺50mm厚的脚手板，脚手板之间拼缝必须严密。脚手板的两端采用直径为Φ4mm的镀锌钢丝各设两道箍，板上钉20×30木条防滑条，间距@300。上人跑道采用脚手板对接平铺，接头处必须设两根横向水平杆，脚手板外伸长度150mm。
（3）上下人斜道宽度为1m，休息平台宽度为1m，坡度（高∶长）为1∶3。上下人斜道两侧应设置双道防护栏杆和踢脚板（上道栏杆高度1200mm，下道栏杆高度600mm，踢脚板高度180mm，栏杆和踢脚板表面刷黄黑警示色油漆）。

（4）斜道外侧挂密目安全网封闭。斜道的侧立面应设置剪刀撑。剪刀撑杆的接头采用搭接连接，搭接长度不小于1m，并应采用不少于3个旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
（5）斜道的基础与外脚手架基础方法一致，斜道的连墙件设置方法按照开口型脚手架要求设置。
（6）立杆底部应夯实，并垫木脚手板。
6.2 外脚手架的搭设
6.2.1 搭设顺序（由基坑底往上搭设）
摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆与立杆或扫地杆扣紧→安装第一步大横杆并于各立杆扣紧→安装第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑铺脚手板→挂密目安全网
6.2.2 上下人斜道搭设要点
（1）立杆上的对接扣件应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开500mm。各接头中心至主接点的距离不大于400mm，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。
（2）水平杆的对接接头应交错布置，不应设在同步同跨内，两相邻接头水平距离不应小于500mm，并避免设纵向水平杆的跨中；各接头中点至最近主接点的距离不宜大于400mm，相邻步距的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。
（3）小横杆贴近立杆布置，在任何情况下，均不得拆除贴近立杆的小横杆。
（4）剪刀撑斜杆的接头必须采用对接扣件连接；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主接点的距离不应大于150mm。
（5）上下人斜道各杆相交伸出端头均应大于100mm，以防止扣件滑脱。
（6）用于连接大横杆的对接扣件开口应朝向架子内侧，螺栓向上，避免开口朝上，以防止雨水进入。
6.3 上下人斜道拉结点布置
在支护冠梁上采用植筋后与钢管拉结的拉结方式；每隔1800mm在护坡桩间墙打入1.5m长钢管，与横杆进行拉接，每层拉结3次。
6.4 钢管扶梯布置
基坑至基坑支护梁顶则采用钢管扶梯进行上下交通（具体设置位置详附图）。

七、安全文明施工
7.1 上下人斜道的搭设使用必须按照施组及方案执行。施工方案必须经上级主管部门审批。
7.2 操作前应由专业工长作详细的安全技术交底及有关人员验收手续，签字齐全；严禁无证上岗。
7.3 作业现场设置安全围护和警示标志，严禁无证人员进入危险区域，并设专人看护。
7.4 安全网、扣件等各种专业材料必须采用认证合格的产品，各种产品均应有合格证。其强度必须满足规范规定要求。
7.5 架子工要有上岗证，操作时必须佩戴安全带。
7.6上下人斜道仅供人员上下，严禁堆放及运输任何施工材料。
7.7上下人斜道使用期间，严禁任意拆除各种杆件。
7.8上下班高峰阶段设专人管理，维护秩序，严禁拥挤。
7.9如发现上下人斜道有施工垃圾等杂物，必须及时清除，防止滑倒、挂倒。
7.10作业人员应严格遵守高空作业操作规程，所用的材料堆放平衡，工具放入工具袋内，上下传递物料严禁抛掷。
7.11在施工中应合理安排施工程序，不要图快、小力而简化或颠倒操作程序。
7.12作业人员不得在没有安全防护设施、非固定的构件上行走，严禁在连接体或支撑件上上下攀登。
7.13正确使用梯子，梯子不得缺档，不得垫高使用，梯底必须有防滑措施。
7.14凡患高血压、心脏病、贫血证及其他不适于高处作业的人员，不得从事登高搭、拆，酒后人员禁止登高作业。
7.15风力五级以上强风、大雪、大雾等恶劣天气，停止上下人斜道搭设作业。
7.16搭设未完的上下人斜道架子，在离开作业岗位时，不得留有未固定构件和不安全隐患，确保上下人斜道架子稳定。
7.17供人员通行的上下人斜道需要设置足够的36V低压照明，每两跑上下人斜道设置一个15W的白炽灯，电线穿PVC管进行保护。
