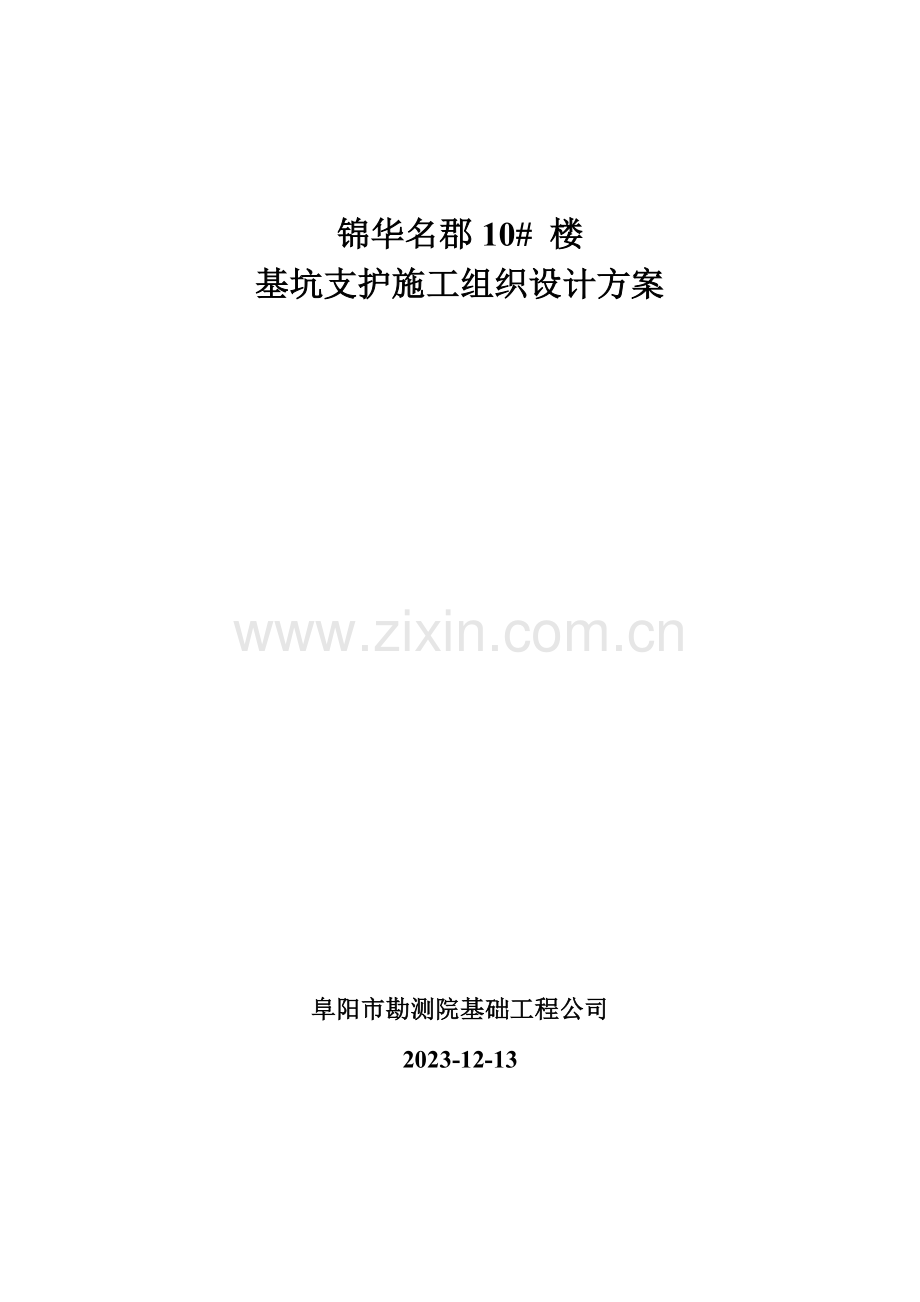

锦华名郡10# 楼
基坑支护施工组织设计方案

阜阳市勘测院基础工程公司
2023-12-13

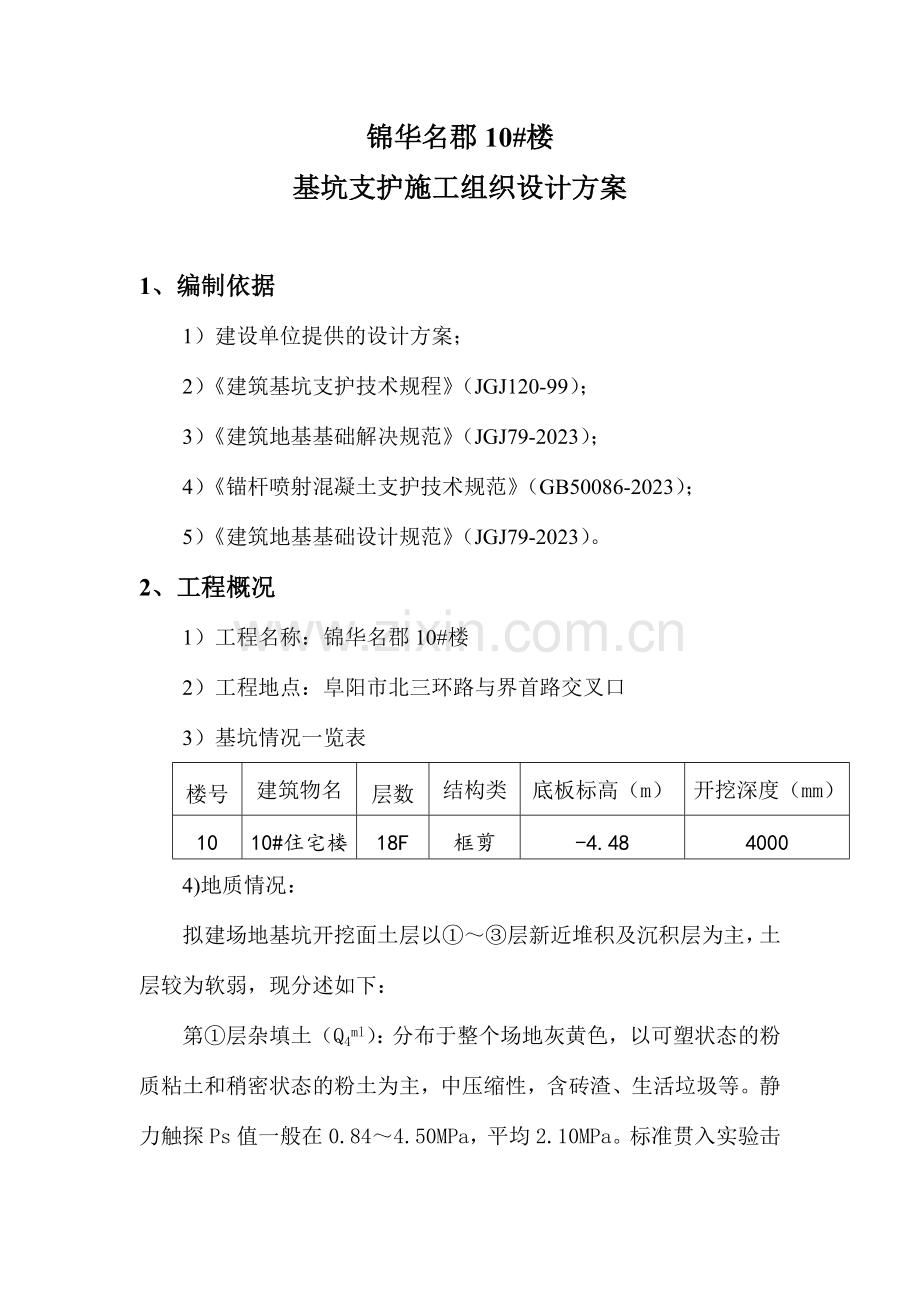

锦华名郡10#楼
基坑支护施工组织设计方案

1、编制依据
1）建设单位提供的设计方案；
2）《建筑基坑支护技术规程》（JGJ120-99）；
3）《建筑地基基础解决规范》（JGJ79-2023）；
4）《锚杆喷射混凝土支护技术规范》（GB50086-2023）；
5）《建筑地基基础设计规范》（JGJ79-2023）。
2、工程概况
1）工程名称：锦华名郡10#楼
2）工程地点：阜阳市北三环路与界首路交叉口
3）基坑情况一览表
楼号
建筑物名称
层数
结构类型
底板标高（m）
开挖深度（mm）
10
10#住宅楼
18F
框剪
-4.48
4000
4)地质情况：
拟建场地基坑开挖面土层以①～③层新近堆积及沉积层为主，土层较为软弱，现分述如下：
第①层杂填土（Q4ml）：分布于整个场地灰黄色，以可塑状态的粉质粘土和稍密状态的粉土为主，中压缩性，含砖渣、生活垃圾等。静力触探Ps值一般在0.84～4.50MPa，平均2.10MPa。标准贯入实验击数3.0击（未修正，下同）。层底高程27.12～29.59m，平均28.78m，层厚0.50～2.50m，平均厚度1.02m。
第②层粉土（Q4pl）：分布于整个场地，灰黄色，稍湿，稍密状态，中压缩性土，夹粉质粘土薄层，局部互层。静力触探Ps值一般在1.42～4.48MPa，平均2.38MPa。标准贯入实验击数2.0～8.0击，平均4.3击。层底高程25.09～28.08m，平均26.91m，层厚0.5～4.0m，平均厚度1.96m。
第③层粉质粘土（Q4pl）：分布于整个场地，灰黄色，软塑状态，夹粉土薄层，局部为互层，高～中压缩性。静力触探Ps值一般在0.76～2.43MPa，平均1.32MPa。标准贯入实验击数1.0～8.0击，平均3.5击。层底高程为12.51～27.93m，平均22.34m，层厚为0.30～9.10m，平均3.17m。
3、施工工序及质量规定
1）、施工工序及图示：

开 挖

材料库
打 孔

调直切割
分层分段循环
送钉体入孔

注 浆

制钢筋网
制锚杆
编 网

搅 拌
喷射砼

2）、各工序技术质量规定
（1）制锚
土钉主筋体采用Φ14的Ⅱ级螺纹钢筋。
技术质量规定：
锚长误差-20CM
锚体每隔3M做对中架；
锚杆体（钢筋）搭焊长度≥5d，双面焊；
特殊地段根据地质情况锚杆长度可调整。
（2）开挖
土钉支护的特点是边开挖边支护。为了保证基坑边壁在开挖过程中土体应力场和应变场不产生过大变化，因此，对土方开挖有严格规定，挖土必须分层分段开挖。层厚为1.5~1.6m（即锚杆排距），段长不大于30m，不允许超挖，不允许上层喷射混凝土面层和注浆体尚未达成一定强度时就开挖下层，以免导致边壁坍塌。
（3）钻孔Φ
机械成孔。
技术质量规定：
孔径10cm；
孔深允许误差-20cm；
打设角一般为10°；
孔位遇障碍物时可调整。
（4）注浆
一般为底部注浆，仰角孔时为口部注浆。
技术质量规定：
配比为：（水泥）1：（砂）0.5：（水）0：45；
注浆压力≥0.3MPa;
普通水泥32.5级、中细砂。
（5）修坡面
注浆后进行修整坡面，定点、放线保证坡面平整，应严格控制坡面到地下室墙体距离。
（6）编网及焊接
技术质量规定：
网筋Φ4@200×200；
网筋搭接为点焊、绑扎；
锚头“井”字型，25cm×25cm；焊接连接。
（7）喷射混凝土护面
钢筋网片和锚杆头焊接好以后，立即进行喷混凝土作业。喷射时，喷枪距作业面控制在1.5-2m距离，水灰比、所用材料必须符合设计标。喷射混凝土的程序是：混凝土喷射机将水泥砂石料、添加剂均匀通过管路，用风压送到作业面。在作业面的枪头出口处有一注水装置，水和水泥砂石在枪头处通过风压在向外喷射时均匀地混合在在一起，喷至作业面。
技术质量规定：
材料：普通水泥32.5级、中砂、碎石或豆石（粒径小于15mm）;
配比：（水泥）1：（砂）2：（水）0.4.根据地质情况可加3%速凝剂（水泥重量比）；对于冬期施工，按规定添加剂防冻剂外加剂等；
配料的搅拌：上料前初拌，上面后水泥砂石通过喷浆机和输送料管混合，即可达成匀拌目的。
混凝土强度C20；
喷射前坡面作喷射厚度标记，喷射混凝土面层厚度为10cm。
（8）开挖下层
开挖下层土方时间与上层喷射混凝土面层强度、注浆强度、地质条件，边壁位移量有关，一般上层混凝土面层喷射24h后方可进行下层开挖。
4、位移监测
土钉支护监测是支护设计中的重要组成部分。通过监测，可承受时掌握周边环境的变化以及支护点土体的稳定状态、安全限度和支护效果，为设计和施工提供信息。通过信息反馈体系，可及时修改支护参数，改善施工工艺，防止事故发生。同时，监测资料还可作为检查和评价支护结构稳定性的依据。（建设单位委托）
