《机械加工工艺编制与实施》期末考试试卷(B卷)及答案.doc

学校 班级 学号 姓名______________________
uuuuuuuuuuuuuuu装uuuuuuuuuuuuuuu订uuuuuuuuuuuuu线uuuuuuuuuuuuuuu

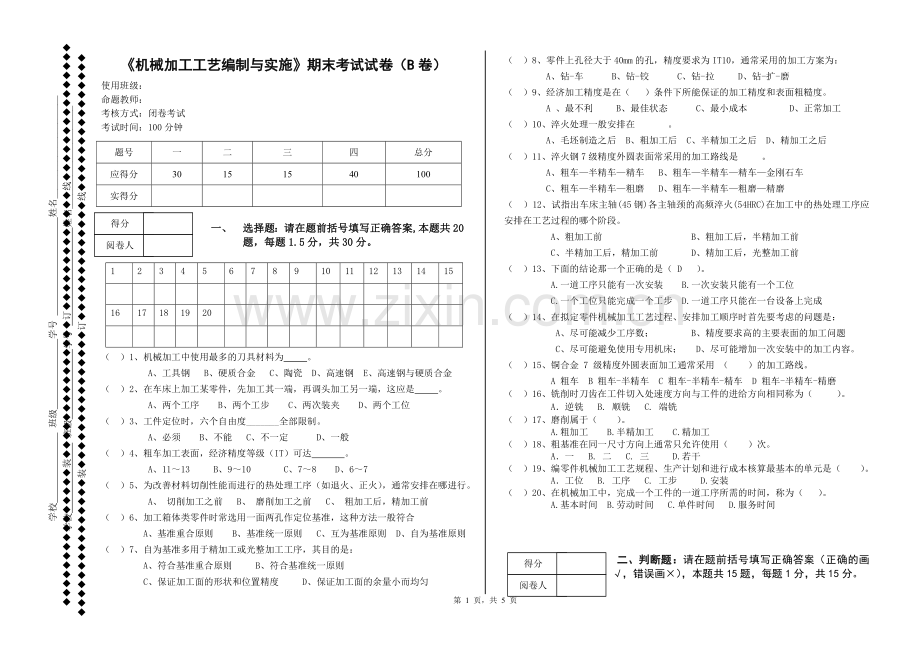

《机械加工工艺编制与实施》期末考试试卷（B卷）
使用班级：
命题教师：
考核方式：闭卷考试
考试时间：100分钟
题号
一
二
三
四
总分
应得分
30
15
15
40
100
实得分

得分
阅卷人

一、 选择题：请在题前括号填写正确答案,本题共20题，每题1.5分，共30分。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

16
17
18
19
20

（ ）1、机械加工中使用最多的刀具材料为 。
A、工具钢 B、硬质合金 C、陶瓷 D、高速钢 E、高速钢与硬质合金
（ ）2、在车床上加工某零件，先加工其一端，再调头加工另一端，这应是 。
A、两个工序 B、两个工步 C、两次装夹 D、两个工位
（ ）3、工件定位时，六个自由度_______全部限制。
A、必须 B、不能 C、不一定 D、一般
（ ）4、粗车加工表面，经济精度等级（IT）可达 。
A、11～13 B、9～10 C、7～8 D、6～7
（ ）5、为改善材料切削性能而进行的热处理工序（如退火、正火），通常安排在哪进行。
A、 切削加工之前 B、 磨削加工之前 C、 粗加工后，精加工前
（ ）6、加工箱体类零件时常选用一面两孔作定位基准，这种方法一般符合
A、基准重合原则 B、基准统一原则 C、互为基准原则 D、自为基准原则
（ ）7、自为基准多用于精加工或光整加工工序，其目的是：
A、符合基准重合原则 B、符合基准统一原则
C、保证加工面的形状和位置精度 D、保证加工面的余量小而均匀
（ ）8、零件上孔径大于40mm的孔，精度要求为IT10，通常采用的加工方案为：
A、钻-车 B、钻-铰 C、钻-拉 D、钻-扩-磨
（ ）9、经济加工精度是在（ ）条件下所能保证的加工精度和表面粗糙度。
A 、最不利 B、最佳状态 C、最小成本 D、正常加工
（ ）10、淬火处理一般安排在 。
A、毛坯制造之后 B、粗加工后 C、半精加工之后 D、精加工之后
（ ）11、淬火钢7级精度外圆表面常采用的加工路线是 。
A、粗车—半精车—精车 B、粗车—半精车—精车—金刚石车
C、粗车—半精车—粗磨 D、粗车—半精车—粗磨—精磨
（ ）12、试指出车床主轴(45钢)各主轴颈的高频淬火(54HRC)在加工中的热处理工序应安排在工艺过程的哪个阶段。
A、粗加工前 B、粗加工后，半精加工前
C、半精加工后，精加工前 D、精加工后，光整加工前
（ ）13、下面的结论那一个正确的是（ D ）。
A.一道工序只能有一次安装 B.一次安装只能有一个工位
C.一个工位只能完成一个工步 D.一道工序只能在一台设备上完成
（ ）14、在拟定零件机械加工工艺过程、安排加工顺序时首先要考虑的问题是：
A、尽可能减少工序数； B、精度要求高的主要表面的加工问题
C、尽可能避免使用专用机床； D、尽可能增加一次安装中的加工内容。
（ ）15、铜合金 7 级精度外圆表面加工通常采用 （ ）的加工路线。

学校 班级 学号 姓名______________________
uuuuuuuuuuuuuuu装uuuuuuuuuuuuuuu订uuuuuuuuuuuuu线uuuuuuuuuuuuuuu
A 粗车 B 粗车-半精车 C 粗车-半精车-精车 D 粗车-半精车-精磨
（ ）16、铣削时刀齿在工件切入处速度方向与工件的进给方向相同称为（ ）。
A．逆铣 B. 顺铣 C. 端铣
（ ）17、磨削属于（ ）。
A.粗加工 B.半精加工 C.精加工
（ ）18、粗基准在同一尺寸方向上通常只允许使用（ ）次。
A．一 B. 二 C. 三 D.若干
（ ）19、编零件机械加工工艺规程、生产计划和进行成本核算最基本的单元是（ ）。
A．工位 B. 工序 C. 工步 D.安装
（ ）20、在机械加工中，完成一个工件的一道工序所需的时间，称为（ ）。
A.基本时间 B.劳动时间 C.单件时间 D.服务时间

得分
阅卷人

二、判断题：请在题前括号填写正确答案（正确的画 √，错误画×），本题共15题，每题1分，共15分。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

（ ）1、采用欠定位的定位方式，既可保证加工质量，又可简化夹具结构。
（ ）2、要保证加工表面的余量均匀,应选择不加工表面为粗基准。
（ ）3、大批大量生产常采用“工序集中”的原则。
（ ）4、中间工序尺寸公差常按各自采用的加工方法所对应的加工经济精度来确定。
（ ）5、工艺尺寸链组成环的尺寸一般是由加工直接得到的。
（ ）6、用镗模法加工箱体零件的孔系，在单件小批量生产中用的最多。。
（ ）7、编制工艺规程不需考虑现有生产条件。
（ ）8、调质处理一般安排在粗加工之后半精加工之前进行。
（ ）9、箱体零件多采用锻造毛坯。
（ ）10、铣削加工生产率高，加工表面粗糙度值较小，是目前应用最广泛的切削加工平面的方法之一。
（ ）11、用换算后的工序尺寸间接保证原设计尺寸要求时，存在“假废品”的问题。
（ ）12、基准重合原则是指使用被加工表面的设计基准作为精基准。
（ ）13、轮齿加工后精度只能提高一级精度的为珩齿 。
（ ）14、铰孔属于精加工。
（ ）15、选择装配法是将尺寸链中组成环的公差放大到经济可行的程度，使零件可以比较经济地加工，然后选择合适的零件进行装配，以保证装配精度要求的方法。
得分
阅卷人

三、计算题：（15分）

加工下图所示零件，A为设计基准, B为测量基准，按极值法计算A2及其偏差（要求
做出尺寸链图）。

得分
阅卷人

四、编制零件加工工艺（40分）

编制如图所示的台阶轴的机械加工工艺规程，生产类型为小批生产，材料为45热轧圆钢，零件需调质。并分析以下两个问题。

1、零件图样分析：试分析该台阶轴由哪些加工表面组成？主要技术要求是什么？（6分）

2、主要表面的加工方案选择：试分析Φ24、Φ32、Φ18外圆的加工方案分别是什么？（6分）

第 5 页，共 5 页
《机械加工工艺编制与实施》期末考试试卷（B卷）答案
一、 选择题：本题共20题，每题1.5分，共30分。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
B
C
C
A
A
B
D
A
D
C
C
C
D
B
C
16
17
18
19
20

A
C
A
B
C

二、判断题：正确的填“√”，错误的填“×”。本题共15题，每题1分，共15分。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
×
×
×
√
√
×
×
√
×
√
√
√
×
√
√
三、计算题（共15分）

解：根据题意判断尺寸“26±0.05”为封闭环（不好测量的尺寸），作出尺寸链图如下：
A0 = 26±0.05；A1 = ；A2 = ？
用极值法和竖式法均可解出。
基本尺寸 上偏差 下偏差
增环： A1 36 0 -0.06
减环： A2 -10 +0.050 +0.01
封闭环： A0 26 +0.050 -0.05
所以：A2 =

四、 机械加工工艺编制题（共40分）
1、加工Φ24：公差为0.052mm；粗糙度Ra3.2μm，长度20公差为0.2mm；加工Φ32：公差为0.025mm；粗糙度Ra1.6μm；加工Φ25：粗糙度Ra6.3μm；加工Φ18：公差为0.027mm；粗糙度Ra3.2μm，同轴度0.03，长度50公差为0.25mm。零件调质处理硬度220～250HBW.
2、Φ24、Φ32、Φ18外圆的加工方案分别为：粗车——精车
