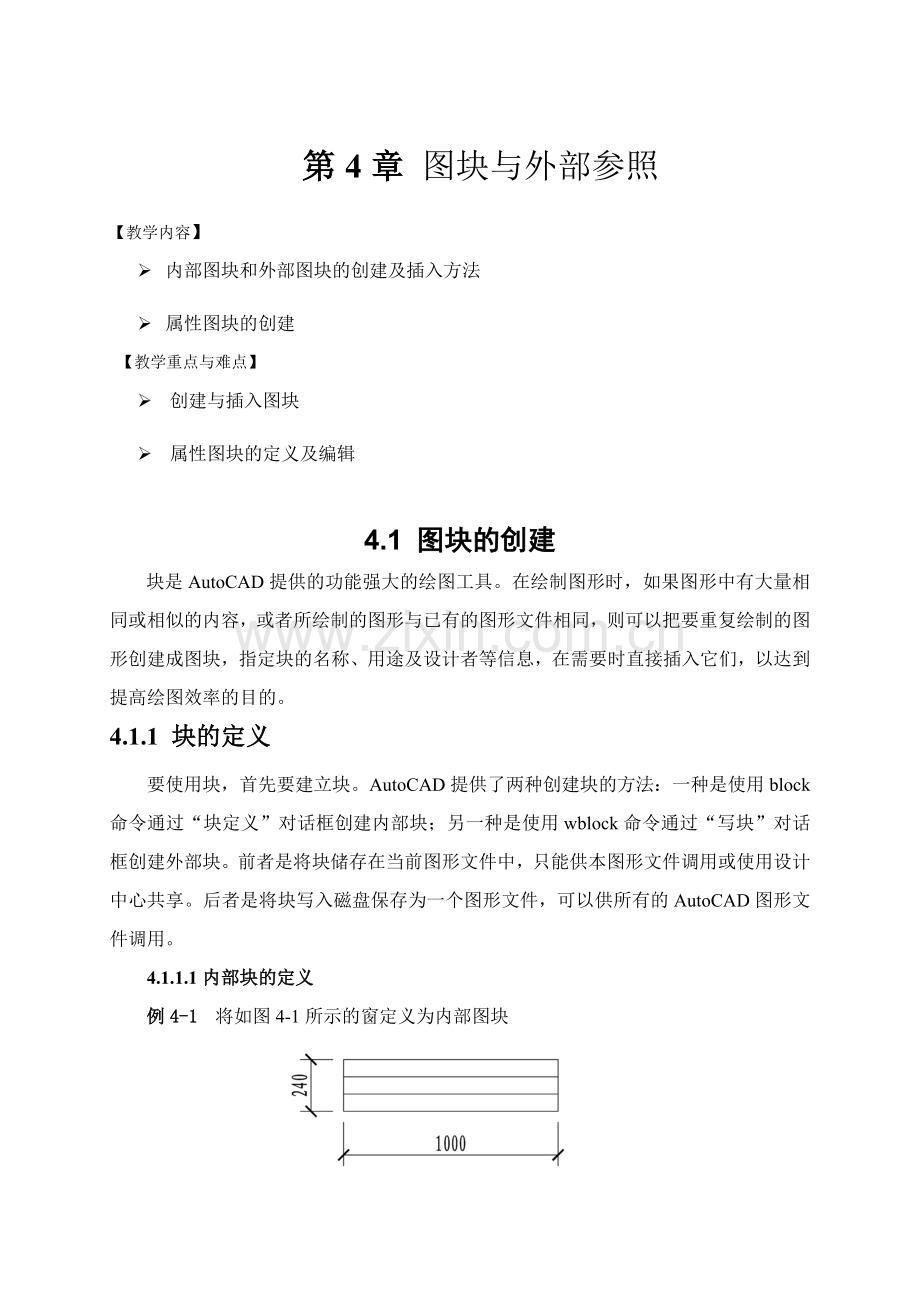

第4章 图块与外部参照
【教学内容】
Ø 内部图块和外部图块的创建及插入方法
Ø 属性图块的创建
【教学重点与难点】
Ø 创建与插入图块
Ø 属性图块的定义及编辑

4.1 图块的创建
块是AutoCAD提供的功能强大的绘图工具。在绘制图形时，如果图形中有大量相同或相似的内容，或者所绘制的图形与已有的图形文件相同，则可以把要重复绘制的图形创建成图块，指定块的名称、用途及设计者等信息，在需要时直接插入它们，以达到提高绘图效率的目的。
4.1.1 块的定义
要使用块，首先要建立块。AutoCAD提供了两种创建块的方法：一种是使用block命令通过“块定义”对话框创建内部块；另一种是使用wblock命令通过“写块”对话框创建外部块。前者是将块储存在当前图形文件中，只能供本图形文件调用或使用设计中心共享。后者是将块写入磁盘保存为一个图形文件，可以供所有的AutoCAD图形文件调用。
4.1.1.1内部块的定义
例4-1 将如图4-1所示的窗定义为内部图块

图4-1 窗图块
绘图步骤分解：
1. 绘制窗户
使用“矩形”命令、“分解”命令及“偏移”命令，按图4-1所示的窗C-X的尺寸绘制如图4-2所示窗。

图4-2 窗
2. 定义内部图块
（1）常用“内部图块”命令启动方式如下：
① 命令行： BLOCK或 B↙
② 下拉菜单：绘图→块→ 创建
③ 功能区：“默认”选项卡→“块”面板→“创建”
④ 功能区：“插入”选项卡→“块定义”面板→“创建”
执行块命令后将弹出“块定义”对话框，如图4-3所示。

图4-3 “块定义”对话框
（2）操作步骤如下
执行块命令后，打开快定义对话框，在“名称”选项栏中输入“C-X”；单击“拾取点”前的按钮，拾取窗户的右下角点作为基点；再单击“选择对象”前的按钮，选择绘制好的窗作为对象，设置结果如图4-4所示。最后点“确定”按钮即可。

图4-4 “块定义”对话框设置
4.1.1.2外部块的创建
外部块命令用来创建外部图块，相当于建立了一个单独的图形文件，保存在磁盘中，任何AutoCAD图形文件都可以调用，这对于协同工作的设计成员来说特别有用。
例4-2 将如图4-5所示的门定义为外部图块

图4-5 门图块
绘图步骤分解：
1. 绘制门
使用“矩形”命令、“圆弧”命令、并借助于对象捕捉功能，按图4-5所示的尺寸要求绘制如图4-6所示门。

图4-6 门
2. 定义外部图块
（1）常用“外部图块”命令启动方式如下：
命令： WBLOCK或 W↙
执行写块命令后将弹出“写块”对话框，如图4-7所示。

图4-7 “写块”对话框
（2）操作步骤如下
启动“写块”命令（Wblock），打开“写块”对话框，单击“拾取点”前的按钮，拾取圆弧的端点作为基点，单击“选择对象”前的按钮，选择绘制好的门作为对象，在“文件名和路径”文本框中输入图块名称为“M-X”，并点击按钮选择保存路径，设置结果如图4-8所示。最后点“确定”按钮保存。

图4-8“写块”对话框设置
4.1.2 块的插入
例4-3 将例4-1所定义的内部图块C-X，例4-2所定义外部图块M-X插入到下图的办公室平面图中

图4-9 办公室平面图
（1） 常用“插入块”命令的启动方式如下：
① 命令行： INSERT或 I↙
② 下拉菜单：“插入”→ “块”
③ 功能区：“默认”选项卡→“块”面板→“插入”
④ 功能区：“插入”选项卡→“块”面板→“插入”
执行插入块命令后将弹出“插入”对话框，如图4-10所示。

图4-10“插入块”对话框
注：
① 用户也可以将保存在磁盘中的图形文件作为块来插入．在图4-10所示的＂插入＂对话框中单击＂浏览＂按钮，打开＂选择文件＂对话框，选择一个图形文件，就可以按照图块插入的方法插入图形。　　
② 负比例因子：在插入图块时可以指定X和Y的比例因子为负值，让图块在插入时作镜像或旋转变换。
③ 图块的分解：不论图块多么复杂，它都会被系统视为单独对象，想要对图块进行修改，可以用＂分解＂命令把图块分解，也可以在＂插入＂对话框中选择＂分解＂复选框。
（2）操作步骤如下
① 插入窗C-1。 启动“插入块”命令（Insert），打开“插入”对话框，点击名称后按钮 ，选择已定义的“C-X”图块；插入点选项中勾选“在屏幕上指定”；比例选项中，设置X的比例为1.5，Y，Z比例为1；旋转选项设置角度为0，设置如图4-11。然后点击“确定”按钮，对话框隐藏，在办公室平面图上捕捉“C-1”窗洞右下角点，插入C-1。

图4-11“窗C-1”设置对话框
② 插入窗C-2。启动“插入块”命令（Insert），打开“插入”对话框，点击名称后按钮 ，选择已定义的“C-X”图块；插入点选项中勾选“在屏幕上指定”；比例选项中，设置X的比例为1.8，Y，Z比例为1；旋转选项设置角度为0，设置如图4-12。然后点击“确定”按钮，对话框隐藏，在办公室平面图上捕捉“C-2”窗洞右下角点，插入C-2。

图4-12“窗C-2”设置对话框
③ 插入M-1。启动“插入块”命令（Insert），打开“插入”对话框，点击名称后浏览按钮，在弹出的“选择图形文件”对话框中选择已定义的“M-X”图块,再点击“打开”按钮，如图4-13所示。此时“选择图形文件”对话框隐藏。继续在“插入”对话框中设置，插入点选项中勾选“在屏幕上指定”；比例选项中，设置X的比例为-0.9，Y的比例为0.9，Z比例为1；旋转选项设置角度为0，设置如图4-14。然后点击“确定”按钮，对话框隐藏，在办公室平面图上捕捉“M-1”门洞左上角点，插入M-1。

图4-13“选择图形文件”对话框

图4-14“M-1”设置对话框
④ 插入M-2。启动“插入块”命令（Insert），打开“插入”对话框，点击名称后浏览按钮，在弹出的“选择图形文件”对话框中选择已定义的“M-X”图块,再点击“打开”按钮，设置如图4-13所示。此时“选择图形文件”对话框隐藏。继续在“插入”对话框中设置，插入点选项中勾选“在屏幕上指定”；比例选项中，设置X的比例为0.8，、Y的比例为0.8，Z比例为1；旋转选项设置角度为90，设置如图4-15。然后点击“确定”按钮，对话框隐藏，在办公室平面图上捕捉“M-2”门洞左上角点，插入M-2。

图4-15“M-2”设置对话框

4.2 属性图块的创建与编辑
图块的属性是附属于图块的特殊文本信息，是块的组成部分，主要作用在于为图块增加必要的文字说明内容。在插入图块的过程中，这些属性值可以改变，因而增强了图块的通用性。对那些经常用到的，带可变文字的图形而言，利用属性尤为重要。
4.2.1 属性图块的创建
例4-4 创建轴线编号属性图块，为图4-16的轴网进行横向定位轴线编号。

图4-16 轴网
绘图步骤分解：
1. 绘制轴网
使用“直线”命令、“偏移”命令，按图4-16所示的轴网尺寸绘制如图4-17所示轴网。

图4-17 轴网绘制
2. 绘制圆
执行“圆”命令，在绘图区任意拾取一点作为圆心，绘制半径为500的圆，效果如图4-18所示。
3. 创建文字样式
执行“文字样式”命令，弹出“文字样式”对话框。单击“新建”按钮，创建G500文字样式，设置字体、高度和宽度比例，如图4-19所示。

图4-18 绘制圆 图4-19“G500文字样式” 创建对话框
4. 创建属性图块
（1）常用属性图块命令的启动方式如下：
① 命令行： ATTDEF或ATT↙
② 下拉菜单：“绘图”→ “块” →“定义属性”
③ 功能区：“默认”选项卡→“块”面板→“定义属性”
④ 功能区：“插入”选项卡→“块定义”面板→“定义属性”
执行命令后弹出“属性定义”对话框，如图4-20所示。

图4-20 “属性定义”对话框
注：创建属性图块的一般步骤如下：
① 绘制要制成图块的图形；
② 启动“属性图块定义”(ATTDEF)命令，对所绘制的图形添加属性；
③ 使用“创建块”（BLOCK）或“写块”（WBLOCK）命令来定义图块；
④ 使用“插入块”（INSERT）命令来插入图块。
（2）操作步骤如下：
① 执行“块” → “定义属性”命令后，弹出如图4-21所示的“属性定义”对话框，并在对话框中设置相关选项。

图4-21“属性定义”设置对话框
② 设置完成后，单击“确定”按钮，命令行提示“指定起点：”，拾取步骤2绘制的圆的圆心，完成效果如图4-22所示。

图4-22 设置属性效果
③ 执行“块定义”命令，弹出“块定义”对话框。命名图块名称为“横向轴线编号”，勾选“在屏幕上指定”复选框，点击“选择对象”按钮，选择如图4-22所示的圆及文字为块对象，然后捕捉圆的上象限点为基点，设置如图4-23所示。单击“确定”按钮，完成横向轴线编号图块创建，效果如图4-24所示。

图4-23 设置“块定义”对话框 图4-24 横向轴线编号图块
④ 执行“插入块”命令，弹出“插入块”对话框。点击“名称”选项组下拉三角按钮，选择步骤1定义的名称为“横向轴线编号”的属性图块；勾选“在屏幕上指定”复选框，设置如图如图4-25所示。单击“确定”按钮，根据命令行提示“指定插入点”，捕捉竖向第一根轴线的下端点为插入点，此时弹出“编辑属性”对话框，在横向轴线编号栏内输入轴线编号“1”，如图4-26所示，单击“确定”按钮即可。重复启动“插入块”命令，按照同样的设置，并分别在弹出的“编辑属性”对话框中输入轴线编号“2”、“3”、“4”、“5”，完成所有横向轴线的编号，效果如图4-27所示。

图4-25 属性图块“插入”设置对话框

图4-26属性图块“插入”编辑属性设置对话框

图4-27 “横向定位轴线”完成效果图
4.2.1 属性图块的编辑
例4-5 使用编辑块属性命令将图4-28的轴网的纵向定位轴线编号改为大写字母。

图4-28 “纵向定位轴线”修改图
（1） 常用“编辑块属性”命令的启动方式如下：
① 无命令状态下，双击要修改的属性块
② 命令行：EATTEDIT ↙
③ 下拉菜单：“修改”→ “对象”→ “属性”→ “单个”
④ 功能区：“默认”选项卡→“块”面板→“ 编辑属性”→ “单个”按钮
⑤ 功能区：“插入”选项卡→“块”面板→“ 编辑属性”→ “单个”按钮
执行命令后弹出“增强属性编辑器”对话框，如图4-29所示。

图4-29 “增强属性编辑器”对话框
（2）操作步骤如下：
执行“编辑块属性”命令后，在如上图4-29所示弹出的“增强属性编辑器”对话框的“属性”选项卡下将属性值“1”改为“A”。再次启动命令依次修改属性值为“B” 、
“C”、“D”，效果如图4-30所示。

图4-30 “纵向定位轴线”修改完成效果图
注：
① 对于属性图块的修改，也可以在命令行输入命令“ATTEDIT”，在绘图窗口中选择需要编辑的块对象后，系统将打开“编辑属性”对话框，如图4-31所示。在此对话框中，可以修改图块的属性值。

图4-31“编辑属性”对话框
② 块创建前的属性定义修改
通过属性定义为图形对象定义好了属性之后，在定义块之前，可以通过“编辑属性定义”对话框对属性的定义加以修改。
命令的启动方式：
① 无命令状态下，双击属性标记
② 命令行：TEXTEDIT ↙
③ 下拉菜单： “修改”→ “对象” →“文字” →“编辑”
执行命令后命令行提示“选择注释对象或[放弃（U）]”，在此提示下选择要修改的属性定义，AutoCAD将打开“编辑属性定义”对话框，如图4-32所示。使用“标记”、“提示”和“默认”文本框可以编辑块中定义的标记、提示及默认值属性。

图4-32“编辑属性定义”对话框
