主流实时以太网技术的比较

一、各个实时以太网技术概要 summay of different RT-Ethernet tehcnologies
当前，工业实时以太网技术蓬勃发展，正在取代传统的现场总线技术(Profibus，CAN，Interbus，Fieldbus，DeviceNet，Modbus)，市场上出现了众多实时通信技术，本文对其进行了比较，这些实时以太网均建立在uS级的循环周期上，而不列入ModBus TCP/IP、Ethernet TCP/IP这些mS级的通信技术，并且也不将非主流的以太网技术列入，纯粹在实时以太网这个领域里进行比较（这里的实时以太网遵循INONA所提出的实时分类级别）。
需要申明的是，本文仅提供一个全景式的概览，而非倾向性的描述，旨在客观公正的对各种技术的特点进行分析，以作为互相交流，不作为选择网络技术的参考依据。

1.1ProfiNet IRT
ProfiNet提供了三个不同的版本，按照其实现和对应用的实时性支持能力为ProfiNet/Cba,ProfiNet RT,ProfiNet IRT,其中ProfiNet/Cba是建立在Soft IP基础上，采用交换机连接方式，由于交换机所带来的时间延迟，因此，无法支持较快的同步速度，ProfiNet并不具备很高的实时性，而RT也无法满足高速运动控制的需求，而ProfiNet IRT则是设计为更快速的运动控制应用，因此，采用了专用的芯片来实现，这使得其速度得到了大幅度的提高，系统抖动为1uS。

目前Profinet已经开始大量使用，而ProfiNet IRT尚未正式得到大量使用.

1.2Ethernet POWERLINK
采用轮询方式，由主站MN和CN构成，系统由SoC开始启动等时同步传输，由主站为每个CN分配固定时间槽，通过这一机制来实现实时数据交换，同时也通过多路复用和节点序列方式来优化网络的效率，支持标准的Ethernet报文，应用层采用CANopen,Ethernet POWERLINK无需专用的芯片，并且可运行在多种OS上。

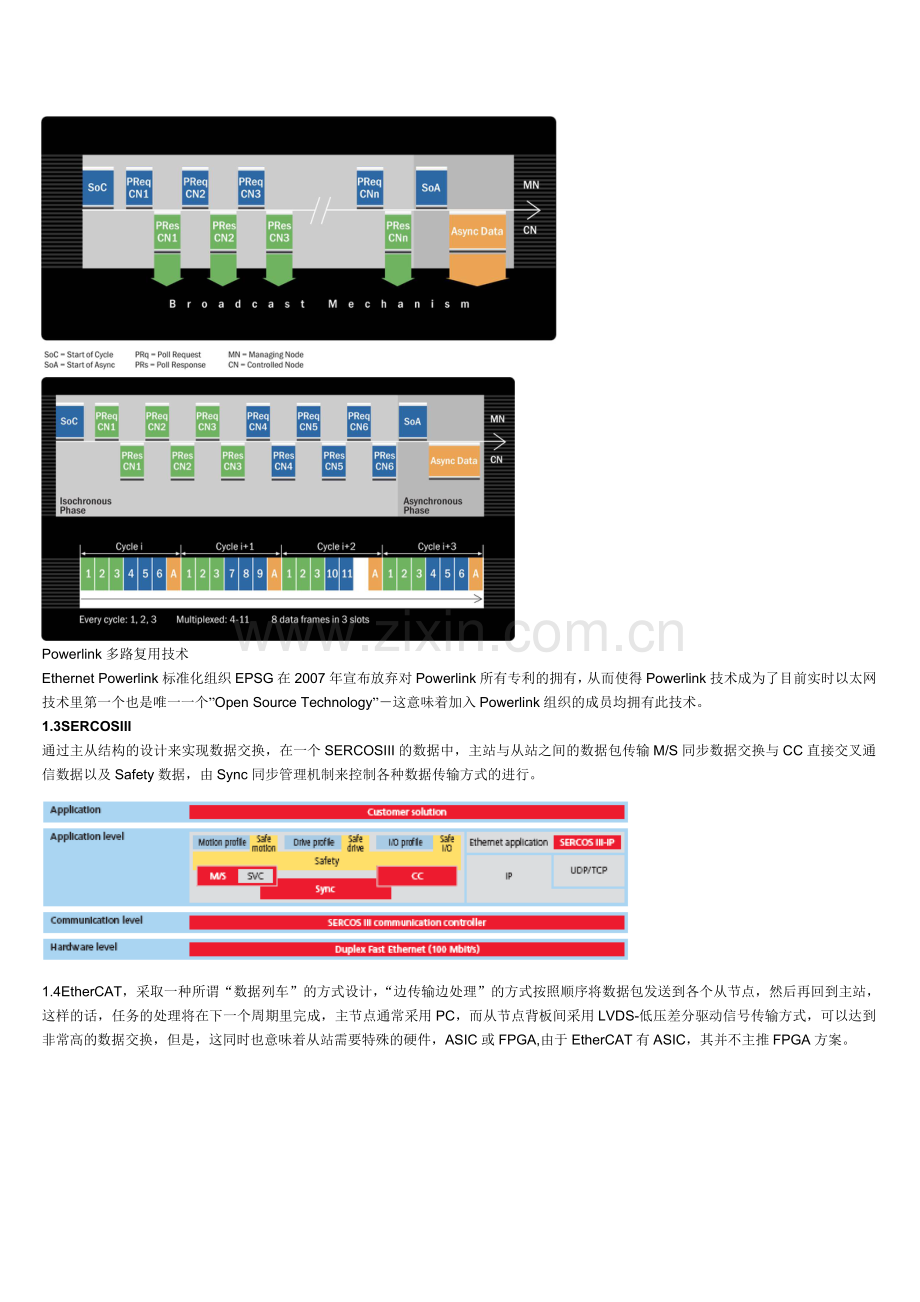

Powerlink多路复用技术
Ethernet Powerlink标准化组织EPSG在2007年宣布放弃对Powerlink所有专利的拥有，从而使得Powerlink技术成为了目前实时以太网技术里第一个也是唯一一个”Open Source Technology”－这意味着加入Powerlink组织的成员均拥有此技术。
1.3SERCOSIII
通过主从结构的设计来实现数据交换，在一个SERCOSIII的数据中，主站与从站之间的数据包传输M/S同步数据交换与CC直接交叉通信数据以及Safety数据，由Sync同步管理机制来控制各种数据传输方式的进行。

1.4EtherCAT，采取一种所谓“数据列车”的方式设计，“边传输边处理”的方式按照顺序将数据包发送到各个从节点，然后再回到主站，这样的话，任务的处理将在下一个周期里完成，主节点通常采用PC，而从节点背板间采用LVDS-低压差分驱动信号传输方式，可以达到非常高的数据交换，但是，这同时也意味着从站需要特殊的硬件，ASIC或FPGA,由于EtherCAT有ASIC，其并不主推FPGA方案。

1.5Ethernet/IP CIP
采用消费者与生产者模式运行整个过程。

Ethernet/IP CIP基于原有的Rockwell AB的DeviceNet,ControlNet的控制和信息协议，采用了在OSI的会话层和表示层的修改，作为一种软件形式的协议，它显然具有较高的数据通过率，适应于大块的数据通信，因此，更适合作为网关和交换设备的应用，其实时性却受到一定的限制，但是，它完全兼容标准以太网，因此，具有很好的到工厂与企业的IT层互联的能力。

二、主要特点比较

下表对主要的实时以太网技术的关键参数进行了比较，罗列如下：
比较项
Ethernet POWERLINK
ProfiNet IRT
SERCOSIII
EtherCAT
Ethernet/IP CIP
抖动
<<1uS
1uS
<1uS
<<1uS
<1uS
循环周期
100uS(Max)
1ms
25us
100uS
100uS
传输距离
100m
100m
40m
100m
100m
直接交叉通信
Yes

Yes

介质
双绞线/M12/光纤
双绞线
光纤
双绞线/M12
光纤
历史
2001.11
IRT尚未发布
2007
2007
CIP Sync尚未发布
是否需特殊硬件
无特殊硬件需求
Yes/ASIC
FPGA Or ASIC
Yes:从站 ASIC
ASIC
是否需要RTOS
No
Yes
Yes
Yes
No
开放性
开源技术
需授权
需授权
需授权
需授权
原始技术
CANopen
ProfiBus
SERCOS
CANopen
SERCOS
DeviceNet
ControlNet
硬件实现
简单
复杂
复杂
简单
简单
软件实现
简单
简单
复杂
复杂
复杂
始创公司
B&R
SIEMENS
Rexroth
Beckhoff
Rockwell AB
推广组织
EPSG
PNO
IGS
ETG
ODVA
节点安装数
大于600,000
Unvaliable
　未知
未知　
Unvaliable
拓扑结构
任意拓扑
受限
受限（环形）
受限（环形）
任意拓扑
同步方式
IEEE1588时钟同步
IEEE1588时钟同步

分布时钟
IEEE1588时钟同步
网络编程
简单
复杂
复杂
复杂
简单
网络关注
I/O,运动控制,Safety
现场总线
运动控制
运动控制
I/O
运动控制,Safety
I/O,运动控制，Safety
动态配置
可以
可以
否
否
可以
三、各以太网技术发展历史
实时通信技术的历史渊源将为我们展示各种技术的起源，每项技术都有其继承性，因此，带有其原有的烙印：
3.1.第一个实时以太网-Ethernet Powerlink,在2001年11月，该技术即投入使用，由B&R开发，作为OEM业界领先的控制技术提供商，B&R将其所具有的灵活架构设计、开放性和持续的创新理念融入其中，因此，Powerlink技术便具有了其灵活拓扑结构、功能强大而易用使用、具有未来的可持续发展能力。

3.2.SERCOSIII起始于Bosch Rexroth的SERCOS,SERCOS在1996年即推出的一种适用于CNC和机器人领域的现场总线，该公司传统在CNC和Robotics等应用上，因此，其设计基于CNC应用的设备描述文件，更为侧重运动控制，在初始的SERCOS设计里其拓扑仅支持环形网络，并且只用于传输伺服数据，而不用于传输高速I/O数据，这使得在其应用中通常采用两个不同的总线来处理数据通信，用I/O总线如Profibus,Interbus做逻辑信号传输，而SERCOS则处理伺服间数据，并且第一代的SERCOS并不支持双绞线的连接，而采用了光纤传输，速度为12Mbps最大，为了克服SERCOS这种现场总线的局限性，Bosch Rexroth开发了基于以太网技术的SERCOSIII，并在2007年发布。

3.3.Profinet则建立在Profibus基础上，由于其始创公司SIEMENS在过程控制领域的强大实力，使得其广泛应用于DCS系统、现场仪表层、事件控制等流程工业领域，而2007年Profinet被推出，但是，是一个基于软实现方案，其刷新时间在5mS～100mS等级，因此其实时性并未达到INONA所定义的实时以太网级别，而为了解决在运动控制领域的高实时性要求，SIEMENS计划推出Profinet IRT，而为了实现这一网络的高实时性，则采用了ASIC技术来修改MAC层，IRT尚未得到大量的使用。

3.4.Ethernet/IP，Rockwell AB作为传统的自动化厂商，并且在过程控制领域具有较强的影响力，其传统的Devicenet是一个专业的现场总线，在此基础上的Ethernet/IP并未强调极高的实时性-由于传统的过程控制领域对于实时性的要求并非像高速数据采样、运动控制与CNC那么高，因此，其Ethernet/IP并不具备高实时性，只在mS等级的循环周期，为了解决这个问题，RA在其系统中采用了SERCOSIII,EtherCAT接口，但是，未来其仍然聚焦在其自主开发的Ethernet/IP CIP技术，而DeviceNet在使用方面较之Profibus编程和网络配置较为复杂，这也使得其基础上的Ethernet/IP CIP面临这样的问题。

3.5.EtherCAT,其始创公司Beckhoff是一个以PC技术为导向的公司，建立在Windows平台上的技术具有良好的操作性设计，但是Windows本身不具备高实时性，因此，在PC上添加一个实时操作系统来运行实时网络。

四、节点安装现状与未来发展
4.1.当前安装状况：各以太网技术的发展历史说明其技术的成熟度，Powerlink技术具有最大的市场应用，来自IMS的数据显示如下：

在这份报告中，Ethernet TCP/IP的标准以太网安装节点数最多，这些通常应用于与上位的管理系统的连接，如PLC、IPC与ERP、MRP系统的连接，通过标准以太网，由于数据没有严格的实时性要求，因此，普通的以太网即可使用，而Modbus基础上升级的Modbus TCP借助传统的Modbus占据了较大的安装量，但是，这些通常应用于PC到PLC、伺服的程序下载，与HMI的连接或者仪表层的接口，因此，其应用也非是实时性较高的领域，而Ethernet/IP和ProfiNet都是应用于流程工业领域的，其实时性并不是特别高，一般在5mS～100mS等级，而真正的实时以太网应用则是Ethernet POWERLINK,EtherCAT,SERCOSIII,CC-Link IE,由这一数据统计可以看出，Ethernet POWERLINK具有最大的节点安装数，这与Powerlink技术推出较早有较大的关系，也与Powerlink产品在实时性要求较高的数据采样、运动控制应用有关。

4.2支持厂商
目前EtherCAT由超过1000个支持厂商，而POWERLINK则有超过800个支持厂商，在中国POWERLINK技术因为其“OpenSource Technology”的原因取得了广泛认可，而EtherCAT则由于其先行的市场推广而同样具有众多的开发厂商。SERCOS则在传统的CNC和机器人领域有一定的市场拥护者，ProfiNet由于SIEMENS的强大市场号召力，虽然其推广目前受到ProfiBus的使用而未进行大规模的实际推广，但是，依赖于SIEMENS本身产品如S7-1200，S7-300系列带有ProfiNet接口产品的应用而会快速成长。

4.3未来分析：根据ARC对于未来实时通信的预测，将划分为两大方向，一种是由先天的市场占有而引起的市场发展例如：ProfiNet,Ethernet/IP其主流支持厂商具有较强的市场地位，因此，这类总线将在广泛市场上占据主导，而Ethernet Powerlink、SERCOSIII、EtherCAT则更为偏重于专业市场如智能电网、航空航天、产业机械、医疗等领域各自发挥其专业性。、
Powerlink的开源技术理念将带给该项技术更多的未来市场支持，尤其是在中国，这一举措将赢得更多的公司信任并加入Powerlink阵营。

来自中立机构的预测也显示这几种实时以太网技术的未来市场预测，由此可以看出，ProfiNet和Ethernet/IP将占据较大的份额，而Powerlink、EtherCAT、SERCOSIII同样占据一定的市场份额。

五、性能与功能分析
5.1“短板理论”-通信速度已经不是系统瓶颈，按照短板理论，系统的速度取决于最短的一块板，而非最长的一块板，举例来说，一个系统由多个自动化组件构成，PLC的CPU处理速度、I/O自身的延迟、伺服系统的位置环刷新速度，从目前的技术来看，似乎以太网本身的速度基本上能满足各种应用的需求，各个以太网技术基本上都能够达到100Mbps的传输、100m的传输距离需要、小于1uS的抖动，对于I/O采样而言这个速度是毫无疑问足够的，而对于CNC插补计算、机器人的坐标转换而言，目前国内的水平维持在5mS左右的应用水平，而欧美的主要厂商如KUKA、ABB、Staubli的机器人系统则要求更高的速度处理，小于100uS，但是，经过分析发现，由于这些传统的机器人系统采用的均是简单的伺服驱动器，不具备速度环自身处理能力，因此，速度环必须放在主站来处理，这使得主站既要处理速度环，也要进行插补计算，并且插补计算发送给各个伺服轴，而伺服轴的速度环位置环又运行在主站上，这使得对于实时性的要求变得非常苛刻，而今天，随着智能伺服技术的发展，速度环与位置环计算完全可以在驱动器上来完成，这也使得原有的对于极高刷新速度的要求降低，这也是为什么这些传统的机器人系统平台开始转向通用平台，而逐渐不再使用原有的专用总线的原因。
评估项
Powerlink
ProfiNet IRT
SERCOSIII
EtherCAT
Ethernet/IP CIP
传输速率
100Mbps
100Mbps
100Mbps
100Mbps
100Mbps
传输距离
100m
100m
40m
100m
100m
抖动
<<1uS
1uS
1uS
1uS
1uS
循环时间
100uS(Min)
1mS(min)
25uS(min)
125uS(max)
100uS
下一代技术
Gbps/10Gbps
Gbps

Gbps

5.2确定性与能观系统
对于一些应用，如测试系统，需要挂接外部的输入信号，从中进行数据分析来判断问题的引发与导向，从而判断系统的改善与设计的调整，这样的测试系统往往具有较高，而这一点体现了系统的客观性，由于采用IEEE1588分布式时钟系统，每个Ethernet的数据包均有时间戳，而这一时间戳可以在现有的以太网测试工具下进行直观的判断，例如Wireshark即是这样一款工具。

5.3功能分析
5.3.1直接交叉通信的实现
目前SERCOSIII、Ethernet POWERLINK技术均具有直接交叉通信的能力，而这一能力主要体现在从站之间的数据交换，在一个运动控制系统中，可以由此技术来为各个从站之间建立其数学关系，通过两个轴或多个轴之间的直接通信来实现同步关系、补偿关系等，对于运动控制及多个CPU的处理而言，这一技术将带来极大的便利。而EtherCAT由于采用的是“边传输边处理”方式，而非采用广播形式发布数据，使得它不具备这一能力，同样，采用该机制的Ethernet/IP CIP也不具备这一能力。
5.3.2拓扑结构
由于采用标准的以太网结构，因此，Ethernet/IP CIP和Ethernet POWERLINK技术则可以实现任意的拓扑结构，而EtherCAT由于是采用数据列车的结构，因此，其无法实现灵活的拓扑结构，仅在环形网络中进行数据的传输，这也同时造成了系统的无法动态配置，而必须重新启动网络配置。
5.3.3对于热插拔的支持能力，各个网络由于本身所需要的设计，因此，需要进行热插拔设计。
5.3.4冗余支持能力
Ethernet POWERLINK支持环形冗余设计，这得益于其HUB方式的连接，通常POWERLINK被设计为双口HUB，这也使得它能够通过串联方式与最后的电缆回到主节点的方式构成一个环形冗余网络，当网络中的某个节点断裂时，则系统动态配置为线性网络继续保持数据通信，EtherCAT则具有冗余的支持能力，这也得益于其环形拓扑设计。

5.4未来的发展
5.4.1对待任何一项技术，我们同样需要一种更为长远的眼光去看问题，这样我们就可以更为客观的看问题，从而作出判断与选择，采用ASIC设计的以太网技术由于ASIC本身目前没有一个较为完整的方法来实现高速例如1Gbps的网络支持，因此，将无法实现更高速度的开发，若需要开发则将意味着巨大的成本投入，而POWERLINK由于采用通用的MAC层，因此，可以采用更高速的以太网技术，例如10G网络，这将使得POWERLINK迈入“万兆以太网”时代。

5.4.2开放性支持
由于可以支持各种流行的芯片技术，POWERLINK将在未来能够获得更为经济的技术支持，随着IT技术的发展，采用X86架构、FPGA等新技术产品的推出，使得POWERLINK始终处于较为有利的方案设计方面的能力。

6.开发与实现
6.1.软件开发的简便性
CANopen之所以被广为使用，是因为它具有最为简单的设备描述文件，而相对而言，ProfiBus、SERCOS总线则具有更为复杂的设备描述和应用层的编程能力，因此，对于CANopen支持的POWERLINK与EtherCAT技术将在开发方面更为简便，应用程序的设计更为快捷，而由于采用复杂的设备描述应用层协议，ProfiNet、Ethernet/IP CIP将使得编程变得更加复杂。

6.2.硬件开发
6.2.1专用芯片-又回到从前吗？
然而，Ethernet技术之所以得到蓬勃发展的原因就在于传统的现场总线的封闭性，而今天，采用专用芯片的技术将使得实时以太网又回到技术壁垒与利益阵营之中，这使得Ethernet发展的初衷无法得到良好的响应，这也使得这些技术必然又面临着新的阻碍。
6.2.2传统的认为ASIC具有更高的性能和快速实现的能力，但是，由于协议本身的应用层软件接口的复杂性，以及通信协议处理与主控制器的标准硬件接口的设计这些因素导致了芯片开发的难度。

6.2.3 Profinet IRT和Ethernet/IP CIP尚未发布其ASIC，而SERCOSIII则提供了多家FPGA芯片的支持，如下：

6.2.4Ethernet POWERLINK则由EPSG组织的成员如Systec、IXXAT、PORT等提供了FPGA Slave方案，可以基于ALTERA和XILINX的标准芯片，而非专门的ASIC技术，在中国本土，Ethernet POWERLINK中国用户组织则与本土软件中间服务商共同为开发者提供相应的技术支持服务，以使得能够在开源技术与实现之间建立起一个桥梁，低成本的方式实现高性能以太网技术。

6.2.5EtherCAT采用ASIC技术

6.3成本比较分析
6.3.1芯片价格
目前EtherCAT提供的芯片价格为10美元～30美元不等，由于客户采购量的不同价格具有较大的差异，而FPGA芯片由于其价格相对竞争厂商较多而产生价格的优势，一般实现POWERLINK的FPGA芯片价格大约在5～10美元之间，具有一定的成本优势。
6.3.2License费用
由于采用ASIC技术的IP Core需要一定的授权，这带来了巨大的费用支出，并且，这些代码无法修改，而通用的芯片技术则可以带来更为便捷的扩展和代码修改能力，从而满足客户的个性化需求。
Ethernet POWERLINK则无需License费用。

6.4潜在风险
ASIC由于属于私有技术，掌握在某个公司而造成了潜在的投资风险，这些风险包括：
6.4.1供货风险-在产品供应紧张情况下，尤其是2010年整个自动化行业出现的大面积芯片断货情况，这具有一定的不确定性。
6.4.2技术垄断-技术是否按照客户的意愿发展并非可控，在未来，随着需求的变化，个性化的需求逐渐变大的情况下，技术向哪个方向发展将无法得到确定。
6.4.3政治壁垒造成潜在的供货，例如：由于战争与技术封锁造成的潜在风险。

七、实时以太网的开放性分析
开放性不仅仅是互联性设计，也包括了对开放的以太网标准的支持、源代码的开放性、标准硬件实现、标准操作系统平台的支持能力方面来进行评估。

7.1是否支持标准以太网？
是否支持标准以太网的关键在于：
7.1.1.与管理层的互联能力-在未来实现“管控一体化“设计时的连接能力;
7.1.2.是否支持标准以太网同时也是影响其设备未来的生命力的关键，因为-为了突破技术壁垒而采用开放性更好的标准以太网是各种技术出现的初衷，是否支持标准以太网也意味着是否支持未来。
Powerlink提供针对标准以太网的支持能力，ProfiNet& Profinet RT采用软实现的方法可支持标准以太网，而SERCOSIII修改了MAC,虽然物理介质是RJ45,但是其已非标准以太网技术，而EtherCAT的主站支持标准以太网，而从站则不支持以太网技术，Ethernet/IP CIP仅仅是在会话层和表示层的添加，因此，在物理上仍然支持标准以太网技术。

7.2是否能够提供开源代码？
除了POWERLINK技术外，其它的实时以太网均不提供开放的源代码，而EtherCAT则需要购买无限License,支付约20万人民币的费用，ProfiNet则不提供源代码的支持能力，SERCOSIII提供可供下载的IP-Core。
开源技术具有旺盛的生命力，已经在广泛采用OpenSource的IT行业得到验证。

7.3是否可采用开放的芯片来实现？
7.3.1最优性价比
开放的芯片-即市面上可以获取的芯片能够保证开发者获得最高性价比-IT技术与市场的事实早已验证这一点，采用ALTERA或XILINX提供的最新款的芯片往往是在性能上得到很大升级而又成本低廉的，ASIC则需要巨大的量支持，但其量仍然会小于通用芯片本身，因此，在成本上开放的芯片具有更高的性价比。
7.3.2符合未来发展潮流
是否能够跟随以太网持续发展的潮流，将影响各项技术的未来发展，若无法提供足够的开放性支持，则将终究为历史所淘汰，而那些紧随历史潮流的技术将获得巨大的生命力。
7.3.3可选择范围
开放的标准芯片使得厂商具有更大的灵活空间来选择可用的芯片与技术，而不会受制于某个公司的独家技术来限制，这是非常重要的一点，尤其是在军工、航天航空、核电等领域，关系到国家技术的战略安全时更为突出。
POWERLINK为开放芯片支持的实现，可根据需要提供各种开发的平台支持，SERCOSIII也支持FPGA实现，但是其不支持其它的实现方式，因为其需要保证运动控制的高实时性需求，而Ethernet/IP CIP则由于其具有的开放性可以支持各种架构的硬件平台－Intel X86、ARM、FPGA的开发。
7.4是否广泛的支持各种工业操作系统？
EtherCAT发源于Beckhoff的PC控制技术理念，其支持Windows XP & CE，而POWERLINK则支持Windows XP Embedded, Windows CE Embedded以及RT-Linux这一开源技术，并且同时也支持VxWorks、uC/OSII RTOS这些工业自动化、航空航天领域使用的实时操作系统，并且也支持无操作系统的自动化组件开发。
