汽车机械制图期末考试题及答案2套.docx

《汽车机械制图》综合测试题（十一）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、填空题（1×25分）
（1）图样的比例无论放大或缩小，图样的尺寸数值应该按零件的　　　　　标注。
（2）平面图形画图步骤，按线段给出的尺寸应先画　　　线段，再画　　　，最后画　　　线段。
（3）三视图之间的投影规律是主、俯视图　　　　，主、左视图　　　　，俯、左视图　　　　。
（4）平面与圆锥相交获得的截交线可能是　　　　　　，　　　　　，　　　　　，
　　　　　，和　　　　　。
（5）两曲面立体相交，其相贯线一般情况下是　　　　线，在特殊情况下可能是　　　   　。
（6）组合体读图的基本方法是　　　　　　　、　　　　　　和面形分析法。
（7）半剖视图适用于　　　　　　　，其剖视图与外形图的分界线为　　　　线。
（8）一对啮合的标准直齿圆柱齿轮，在通过轴线剖视图上轮齿啮合部分，两齿轮的节线（分度线）重合用　　　线画出，齿根线均画成　　　线，齿顶线中，一个齿轮的齿顶线画　　　　线，另一个齿轮的齿顶线画　　　线，或者省略不画。
（9）剖切后装配图，相邻两个机件的剖面线的方向应　　　　　　或　　　　　　。
（10）装配图上相邻两零件的表面接触时应画成　　　　　　。

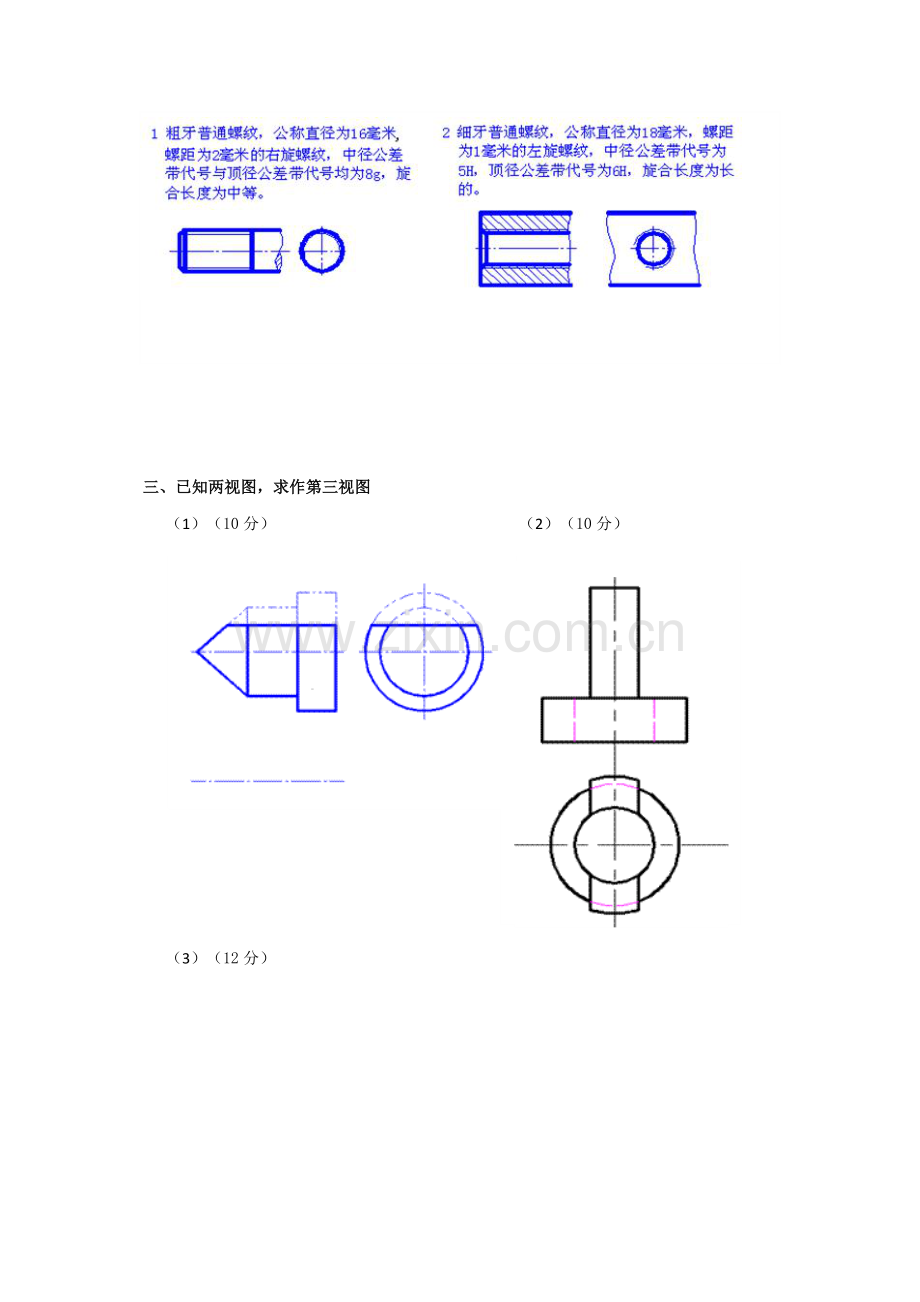

二、在图中标注出螺纹的标记。（5分）

 三、已知两视图，求作第三视图
（1）（10分）　　　　　　　　　　　　　　　（2）（10分）

（3）（12分）

四、补全视图中所缺的图线。
 1. （5分） 2.（5分）

五、将零件的主视图改画成剖视图。（10分）

六、在轴的小孔及键槽处，画出移出断面图。（5分）

 七、根据轴测图，绘制该物体的三视图。（尺寸由图中量取，按1：1绘制）（13分）

答案：
一、1×25分
（1）实际尺寸　　　（2）已知，中间，连接　　　（3）长对正，高平齐，宽相等　　　　
（4）圆，双曲线，抛物线，等腰三角形，椭圆
（5）封闭的空间曲线，平面曲线或直线　
（6）形体分析法、线面分析法　　　　　　　（7）具有对称平面的机件，点画线　
（8）点画线，粗实线，粗实线，虚线
（9）方向相反、方向相同而间隔不等　　　　（10）一条线
二、5分

三、
（1）　10分　　　　　　　　　　　　（2）　10分

（3）12分

四、
（1）5分　　　　　　　　　　　（2）　5分

 五、10分

 六、5分

七、13分

《汽车机械制图》综合测试题（十二）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、基本作图（30分）
1. 求两平面的交线，并分辨可见性

2.根据两视图，求第三视图。

3.求立体的第三面投影，并求其上点和线的三面投影。

4.已知两视图，求第三视图

 二、补线。（10分）
 1.补全俯视图中所缺线。                                 2.补全剖视图中所缺线

三、判断改错题。（30分）
1.分析图中错误，并将正确图形画在下方图中。            2.  在图中改正。

3.下列叙述对的打对，错的打错。
（ ）（1）回转体类零件的主视图，应选工作位置。
（ ）（2）表达一个零件的视图的数目，一般应选三个视图表达内外结构。
（ ）（3）表达一个零件，必须画出主视图，其余视图和图形按需要选用。
（ ）（4）必须分析清楚零件在装配体中的功能及装配关系后，才能合理的标注尺寸。
（ ） （5）标注尺寸时不必考虑是铸造面还是切削加工面。
（ ）（6）装配图中必须标出零件的所有尺寸

四、按要求作图（30分）
1..将左视图取全剖视。

 2.  主视图取全剖视图，补画左视图并取半剖。

3.   在轴的小孔及键槽处，画移出端面图。

 4.补画第三视图，并标出尺寸（不写数字）

 答案：
一、30分，每题7.5分
 1．

2.

 3.

4.

二、10分
1. 2.

三、30分
1. 2.

3.错　　错　　对　　对　　错　　错
 四、30分
 1.

 2.

         3.

 4.
