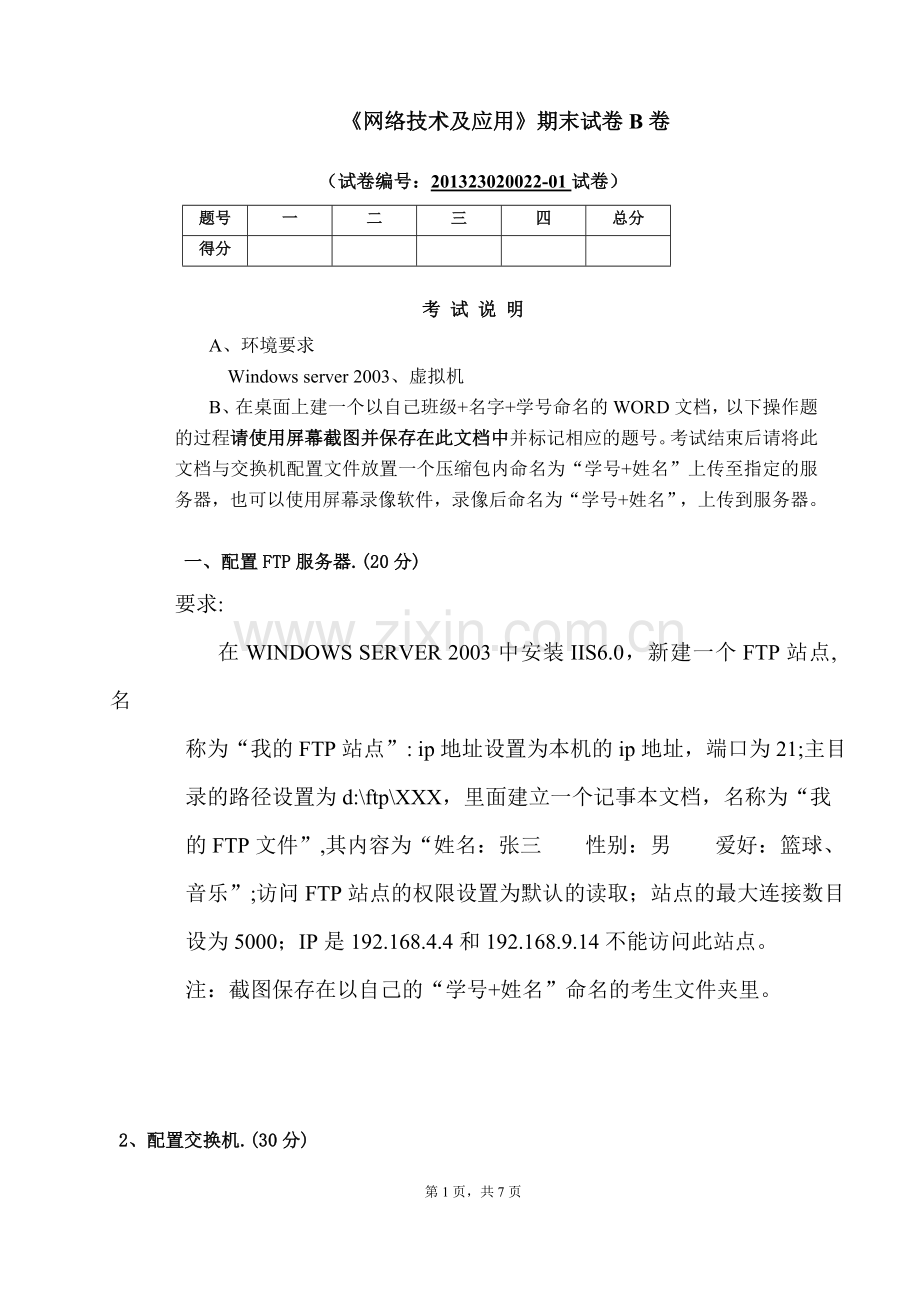

《网络技术及应用》期末试卷B卷
（试卷编号：201323020022-01试卷）
题号
一
二
三
四
总分
得分

考 试 说 明
A、环境要求
Windows server 2003、虚拟机
B、在桌面上建一个以自己班级+名字+学号命名的WORD文档，以下操作题的过程请使用屏幕截图并保存在此文档中并标记相应的题号。考试结束后请将此文档与交换机配置文件放置一个压缩包内命名为“学号+姓名”上传至指定的服务器，也可以使用屏幕录像软件，录像后命名为“学号+姓名”，上传到服务器。

一、配置FTP服务器.(20分)
要求:
在WINDOWS SERVER 2003中安装IIS6.0，新建一个FTP站点, 名
称为“我的FTP站点”: ip地址设置为本机的ip地址，端口为21;主目
录的路径设置为d:\ftp\XXX，里面建立一个记事本文档，名称为“我
的FTP文件”,其内容为“姓名：张三 性别：男 爱好：篮球、
音乐”;访问FTP站点的权限设置为默认的读取；站点的最大连接数目
设为5000；IP是192.168.4.4和192.168.9.14不能访问此站点。
注：截图保存在以自己的“学号+姓名”命名的考生文件夹里。

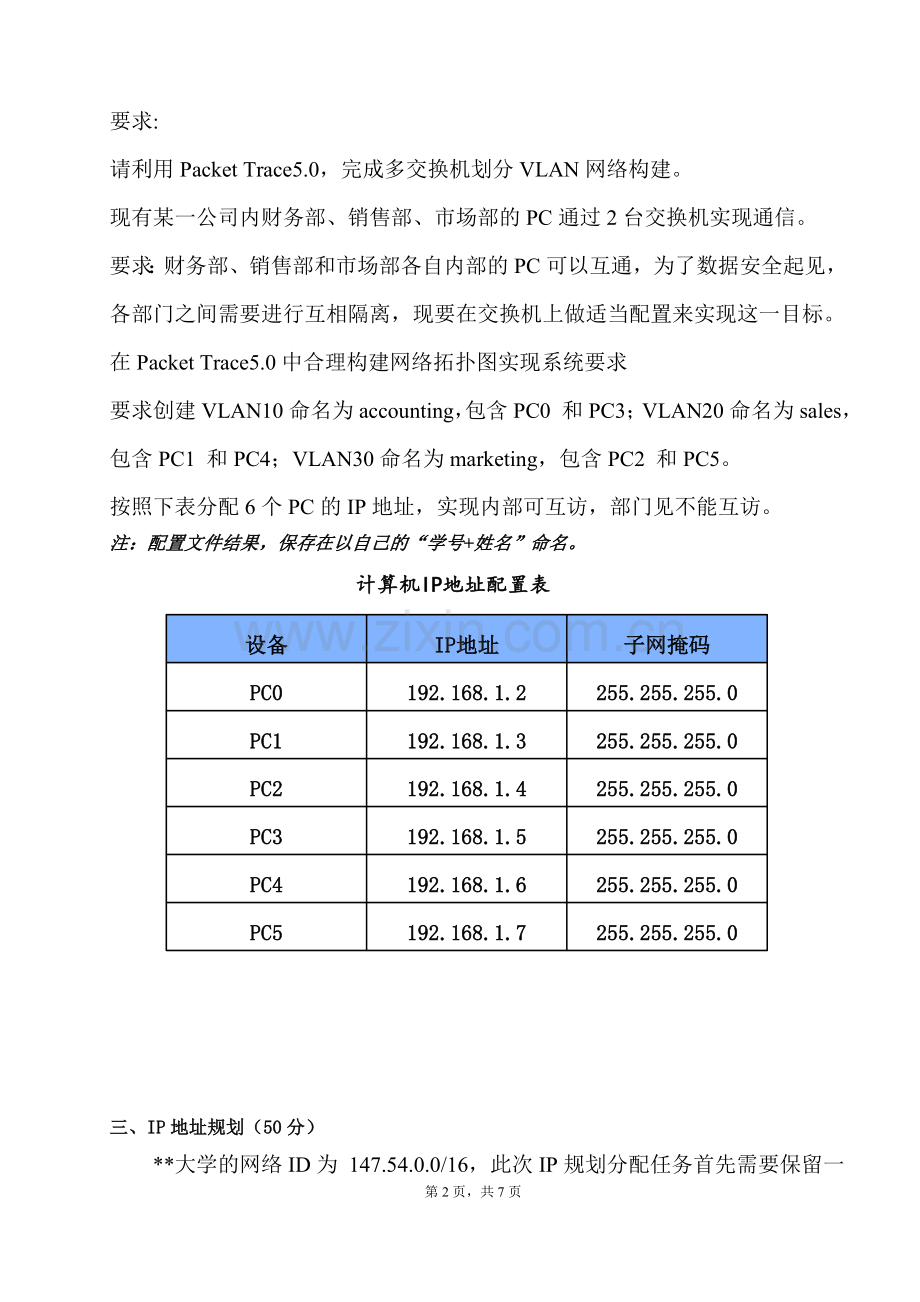

2、配置交换机.(30分)
要求:
请利用Packet Trace5.0，完成多交换机划分VLAN网络构建。
现有某一公司内财务部、销售部、市场部的PC通过2台交换机实现通信。
要求：财务部、销售部和市场部各自内部的PC可以互通，为了数据安全起见，各部门之间需要进行互相隔离，现要在交换机上做适当配置来实现这一目标。
在Packet Trace5.0中合理构建网络拓扑图实现系统要求
要求创建VLAN10命名为accounting，包含PC0 和PC3；VLAN20命名为sales，包含PC1 和PC4；VLAN30命名为marketing，包含PC2 和PC5。
按照下表分配6个PC的IP地址，实现内部可互访，部门见不能互访。
注：配置文件结果，保存在以自己的“学号+姓名”命名。
计算机IP地址配置表

255.255.255.0
192.168.1.7
PC5
255.255.255.0
192.168.1.6
PC4
255.255.255.0
192.168.1.5
PC3
255.255.255.0
192.168.1.4
PC2
255.255.255.0
192.168.1.3
PC1
255.255.255.0
192.168.1.2
PC0
子网掩码
IP地址
设备

三、IP地址规划（50分）
**大学的网络ID为 147.54.0.0/16，此次IP规划分配任务首先需要保留一半的地址空间供将来使用（即先划分成两个子网，使用其中一个进行下次划分）。另外，**大学共有16个分学院，每个学院可能包含2 000台主机和不同用途的服务器，为此需要将网络再划分出为子网（即使用上次划分的两个子网中的一个，再次划分成16个子网）。为其中一所学院创建8个可拥有250个主机的子网，创建IP地址规划表。最终上交Ip地址规划表。
IP地址规划表
子网名称
网络地址
广播地址
子网掩码
可用主机号范围
学院1

学院2

。。。。。。

学院N

实验室1

实验室2

。。。。。

实验室8

学院N+1

。。。。。

学院15

装 订 线
试卷标准答案
班级名称（或级别） 大专 考试科目 网络技术及应用
（B）卷 交卷日期
考试类别
补考
教师完成时间
90分钟
其它要求

出卷人 教研室主任 系部主任
出卷要求：
1、 清晰、工整，一律用计算机打印。
2、 每题应有标准答案、评分标准。
试题范围： 选用教材
答案：（本页不够另附白纸）
一、配置FTP服务器（20分）
要求:
在WINDOWS SERVER 2003中安装IIS6.0，新建一个FTP站点, 名称为“我的FTP站点”: ip地址设置为本机的ip地址，端口为21（截图2-1.jpg）;主目录的路径设置为d:\ftp\XXX，里面建立一个记事本文档，名称为“我的FTP文件”,其内容为“计大101 姓名：张三 性别：男 爱好：篮球、音乐”（15分）（截图2-2.jpg）;访问FTP站点的权限设置为默认的读取（截图2-3.jpg）；站点的最大连接数目设为5000（截图2-4.jpg）；IP是192.168.4.4和192.168.9.14不能访问此站点（截图2-5.jpg）（20分）
注：截图保存在以自己的“学号+姓名”命名的考生文件夹里（5分）
1、能够按照要求截图并保存到正确位置，（5）
2、每张截图内容显示正确，实现要求的功能（20）
3、能够访问发布的FTP网站，在浏览时可以显示名字为“计大101 姓名：张三 性别：男 爱好：篮球、音乐”的记事本文档（15）
二、配置交换机(30)
要求:
请利用Packet Trace5.0，完成多交换机划分VLAN网络构建。
现有某一公司内财务部、销售部、市场部的PC通过2台交换机实现通信。
要求：财务部、销售部和市场部各自内部的PC可以互通，为了数据安全起见，各部门之间需要进行互相隔离，现要在交换机上做适当配置来实现这一目标。
（1） 在Packet Trace5.0中合理构建网络拓扑图实现系统要求（10分）
（2） 要求创建VLAN10命名为accounting，包含PC0 和PC3；VLAN20命名为sales，包含PC1 和PC4；VLAN30命名为marketing，包含PC2 和PC5。（10分）
（3） 按照下表分配6个PC的IP地址，实现内部可互访，部门见不能互访。（15分）
注：配置文件结果，保存在以自己的“学号+姓名”命名的考生文件夹里（5分）

sw1:
en
conf t
host sw1
vtp domain
vtp mode server
vtp pass cisco
vtp version 2）

int fa0/1
switchport mode trunk
exit
vlan 10name sales
exit
vlan 20
name accounting
exit
vlan 30
name marketing     exit
int fa0/2
switchport access vlan 10
exit
int fa0/3
switchport access vlan 20
exit
int fa0/4
switchport access vlan 30
exit

sw2:
en
conf t
host sw2
vtp domain
vtp mode client
vtp pass cisco
int fa0/1
switchport mode trunk
exit
exit

conf t
int fa0/2
switchport access vlan 10
exit
int fa0/3
switchport access vlan 20
exit
int fa0/4
switchport access vlan 30
exit
exit

pc机的配置：
pc0: 192.168.1.2 255.255.255.0
pc1: 192.168.1.3 255.255.255.0
pc2: 192.168.1.4 255.255.255.0
pc3: 192.168.1.5 255.255.255.0
pc4: 192.168.1.6 255.255.255.0
pc5: 192.168.1.7 255.255.255.0

第6页，共7页

3、ip规划（50分）

学院号
网络地址
广播地址
子网掩码
可用主机号范围
大院
147.54.0.0
147.54.127.255
255.255.128.0
147.54.0.1---147.54.127.254

147.54.128.0
147.54.255.255
147.54.128.1---147.54.255.254

学院号
网络地址
广播地址
子网掩码
可用主机号范围
学院1
147.54.128.0
147.54.255.135
255.255.248.0
147.54.128.1---147.54.255.134
学院2
147.54.136.0
147.54.255.143
147.54.136.1---147.54.255.142
学院3
147.54.144.0
147.54.255.151
147.54.144.1---147.54.255.150
学院4
147.54.152.0
147.54.255.159
147.54.152.1---147.54.255.158
学院5
147.54.160.0
147.54.255.167
147.54.160.1---147.54.255.166
学院6
147.54.168.0
147.54.255.175
147.54.168.1---147.54.255.174
学院7
147.54.176.0
147.54.255.183
147.54.176.1---147.54.255.182
学院8
147.54.184.0
147.54.255.191
147.54.184.1---147.54.255.190
学院9
147.54.192.0
147.54.255.199
147.54.192.1---147.54.255.198
学院10
147.54.200.0
147.54.255.207
147.54.200.1---147.54.255.206
学院11
147.54.208.0
147.54.255.215
147.54.208.1---147.54.255.214
学院12
147.54.216.0
147.54.255.223
147.54.216.1---147.54.255.222
学院13
147.54.224.0
147.54.255.231
147.54.224.1---147.54.255.230
学院14
147.54.232.0
147.54.255.239
147.54.232.1---147.54.255.238
学院15
147.54.240.0
147.54.255.247
147.54.240.1---147.54.255.246

学院1

子网号
网络地址
广播地址
子网掩码
可用主机号范围
子网1
147.54.129.0
147.54.129.255
255.255.255.0
147.54.129.1---147.54.129.254
子网2
147.54.130.0
147.54.130.255
147.54.130.1---147.54.130.254
子网3
147.54.131.0
147.54.131.255
147.54.131.1---147.54.131.254
子网4
147.54.132.0
147.54.132.255
147.54.132.1---147.54.132.254
子网5
147.54.133.0
147.54.133.255
147.54.133.1---147.54.133.254
子网6
147.54.134.0
147.54.134.255
147.54.134.1---147.54.134.254
子网7
147.54.135.0
147.54.135.255
147.54.135.1---147.54.135.254
子网8
147.54.136.0
147.54.136.255
147.54.136.1---147.54.136.254
