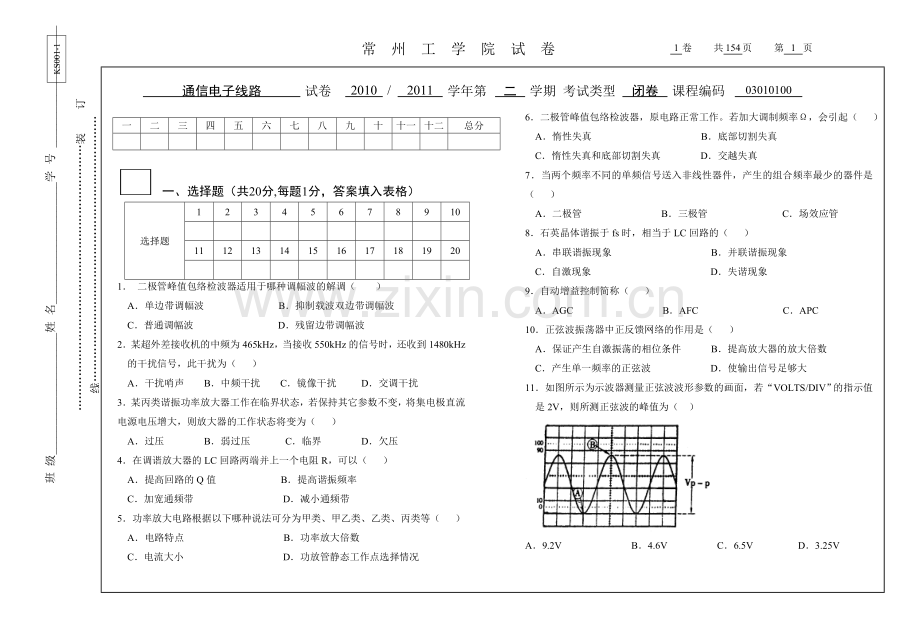

常 州 工 学 院 试 卷
1
卷 共
155
页 第
155
页
班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………装 订 线………………………………………………………………
班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………………装 订 线…………………………………………………………………………………………
一、选择题（共20分,每题1分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1． 二极管峰值包络检波器适用于哪种调幅波的解调（ ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
2．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz
的干扰信号，此干扰为（ ）
A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰
3．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ ）
A．过压 B．弱过压 C．临界 D．欠压
4．在调谐放大器的LC回路两端并上一个电阻R，可以（ ）
A．提高回路的Q值 B．提高谐振频率
C．加宽通频带 D．减小通频带
5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ ）
A．电路特点 B．功率放大倍数
C．电流大小 D．功放管静态工作点选择情况
6．二极管峰值包络检波器，原电路正常工作。若加大调制频率Ω，会引起（ ）
A．惰性失真 B．底部切割失真
C．惰性失真和底部切割失真 D．交越失真
7．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是 （ ）
A．二极管 B．三极管 C．场效应管
8．石英晶体谐振于fs时，相当于LC回路的（ ）
A．串联谐振现象 B．并联谐振现象
C．自激现象 D．失谐现象
9．自动增益控制简称（ ）
A．AGC B．AFC C．APC
10．正弦波振荡器中正反馈网络的作用是（ ）
A．保证产生自激振荡的相位条件 B．提高放大器的放大倍数
C．产生单一频率的正弦波 D．使输出信号足够大
11．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（ ）
A．9.2V B．4.6V C．6.5V D．3.25V
12．直接调频与间接调频相比，以下说法正确的是（ ）
A．直接调频频偏较大，中心频率稳定
B．间接调频频偏较大，中心频率不稳定
C．直接调频频偏较大，中心频率不稳定
D．间接调频频偏较大，中心频率稳定
13．改进型电容三点式振荡器的主要优点是（ ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
14．小信号调谐放大器主要用于无线通信系统的（ ）
A．发送设备 B．接收设备
C．发送设备、接收设备 D．电源设备
15．振荡器的相位平衡条件和振幅起振条件为（ ）
A．φT（ω）＝2nл，T（jω）＝1
B．φT（ω）＝0， T（jω）＝1
C．φT（ω）＝2nл，T（jω）>1
D．φT（ω）＝л， T（jω）>1
16．用示波器观察到如图的调幅波，根据所给的数值，它的调幅度为（ ）
A．0.2 B．0.8
C．0.67 D．0.1
17．振荡器与放大器的区别是（ ）
A．振荡器比放大器电源电压高
B．振荡器比放大器失真小
C．振荡器无需外加激励信号，放大器需要外加激励信号
D．振荡器需要外加激励信号，放大器无需外加激励信号
18．如图所示电路，以下说法正确的是（ ）
A．可以产生正弦波振荡
B．不能产生正弦波振荡，原因在于振幅平衡条件不能满足；
C．不能产生正弦波振荡，原因在于相位平衡条件不能满足；
D．不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；
19．属于频谱的线性搬移过程的有（ ）
A．振幅调制 B．频率调制 C．相位调制 D．角度解调
20．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式
为（ ）
A．uAM(t)=UCcos（ωCt＋masinΩt） B．uAM(t)=UCcos（ωCt＋macosΩt）
C．uAM(t)=UC（1＋macosΩt）cosωCt D．uAM(t)=kUΩUCcosωCtcosΩt
二、填空题（20分,每空2分）
1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把 视为开路；画交流通路时，把 视为短路。
2．为了有效地实现基极调幅，调制器必须工作在 状态，为了有效地实现集电极调幅，调制器必须工作在 状态。
3．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 ，在调频信号中是 ） 。
4．解调是调制的逆过程。振幅调制信号的解调电路称为振幅 ，它的作用是 。
5．有一中频fI＝465kHz的超外差接收机，当接收信号频率fc＝1200kHz，则其本振频率为 ，镜像干扰频率为 。
三、简答题（共20分，每题5分）
1．通信系统由哪些部分组成？各组成部分的作用是什么？（5分）
答：
2．无线电通信为什么要进行调制？常用的模拟调制方式有哪些？（5分）
答：
3．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？（5分）
答：
4．在谐振功率放大电路中，若Ubm、Ucm及UCC不变，而当UBB改变时，Ic1有明显的变化，问放大器此时工作在何种状态？为什么？（5分）
答
四、应用和计算题（共40分，每题10分）
1．检查下列电路能否产生振荡？写出振荡类型，若不能振荡是何原因？（10分）
（1） （2） （3） （4）
解:
2．大信号检波电路如图，已知：载频fc＝465kHz，输入已调波ui=20(1+0.3cos2πFt)cos2πfCt (V) ，调制信号频率F＝5kHz，负载电阻RL=5kΩ，试确定：1.滤波电容CL的取值范围; 2.检波器输入电阻Ri。（10分）
解：
3．已知载波uC=10cos2π×50×106t (V), 调制信号uΩ(t)=5cos2π×103t (V)，调频灵敏度Sf＝10kHz/V，求调频波表达式、最大频偏Δfm、调频系数mf和有效带宽BW。（10分）
解: 1
4．收音机中的本机振荡电路如图所示，在振荡线圈的初、次级标出同名端，以满足相位起振条件；试计算当L13＝100μH，C4＝10pF时，在可变电容C5的变化范围内，电路的振荡频率可调范围。（10分）
一、选择题（共20分,每题1分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1． 二极管峰值包络检波器适用于哪种调幅波的解调（ C ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
2．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz
的干扰信号，此干扰为（ C ）
A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰
3．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ D ）
A．过压 B．弱过压 C．临界 D．欠压
4．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）
A．提高回路的Q值 B．提高谐振频率
C．加宽通频带 D．减小通频带
5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ）
A．电路特点 B．功率放大倍数
C．电流大小 D．功放管静态工作点选择情况
6．二极管峰值包络检波器，原电路正常工作。若加大调制频率Ω，会引起（ A ）
A．惰性失真 B．底部切割失真
C．惰性失真和底部切割失真 D．交越失真
7．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是 （ C ）
A．二极管 B．三极管 C．场效应管
8．石英晶体谐振于fs时，相当于LC回路的（ A ）
A．串联谐振现象 B．并联谐振现象
C．自激现象 D．失谐现象
9．自动增益控制简称（ A ）
A．AGC B．AFC C．APC
10．正弦波振荡器中正反馈网络的作用是（ A ）
A．保证产生自激振荡的相位条件 B．提高放大器的放大倍数
C．产生单一频率的正弦波 D．使输出信号足够大
11．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（ B ）
A．9.2V B．4.6V C．6.5V D．3.25V
12．直接调频与间接调频相比，以下说法正确的是（ C ）
A．直接调频频偏较大，中心频率稳定
B．间接调频频偏较大，中心频率不稳定
C．直接调频频偏较大，中心频率不稳定
D．间接调频频偏较大，中心频率稳定
13．改进型电容三点式振荡器的主要优点是（ C ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
14．小信号调谐放大器主要用于无线通信系统的（ B ）
A．发送设备 B．接收设备
C．发送设备、接收设备 D．电源设备
15．振荡器的相位平衡条件和振幅起振条件为（ C ）
A．φT（ω）＝2nл，T（jω）＝1
B．φT（ω）＝0， T（jω）＝1
C．φT（ω）＝2nл，T（jω）>1
D．φT（ω）＝л， T（jω）>1
16．用示波器观察到如图的调幅波，根据所给的数值，它的调幅度为（ C ）
A．0.2 B．0.8
C．0.67 D．0.1
17．振荡器与放大器的区别是（ C ）
A．振荡器比放大器电源电压高
B．振荡器比放大器失真小
C．振荡器无需外加激励信号，放大器需要外加激励信号
D．振荡器需要外加激励信号，放大器无需外加激励信号
18．如图所示电路，以下说法正确的是（ A ）
A．可以产生正弦波振荡
B．不能产生正弦波振荡，原因在于振幅平衡条件不能满足；
C．不能产生正弦波振荡，原因在于相位平衡条件不能满足；
D．不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；
19．属于频谱的线性搬移过程的有（ A ）
A．振幅调制 B．频率调制 C．相位调制 D．角度解调
20．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式
为（ C ）
A．uAM(t)=UCcos（ωCt＋masinΩt） B．uAM(t)=UCcos（ωCt＋macosΩt）
C．uAM(t)=UC（1＋macosΩt）cosωCt D．uAM(t)=kUΩUCcosωCtcosΩt
二、填空题（20分,每空2分）
1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把 电容 视为开路；画交流通路时，把 电感 视为短路。
2．为了有效地实现基极调幅，调制器必须工作在 欠压 状态，为了有效地实现集电极调幅，调制器必须工作在 过压 状态。
3．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 Dj（t） ，在调频信号中是 Dw（t） 。
4．解调是调制的逆过程。振幅调制信号的解调电路称为振幅 检波电路 ，它的作用是 从调幅信号中不失真地捡出调制信号 。
5．有一中频fI＝465kHz的超外差接收机，当接收信号频率fc＝1200kHz，则其本振频率为 1665kHz ，镜像干扰频率为 2130kHz 。
三、简答题（共20分，每题5分）
1．通信系统由哪些部分组成？各组成部分的作用是什么？（5分）
答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。
2．无线电通信为什么要进行调制？常用的模拟调制方式有哪些？（5分）
答：信号不调制进行发射天线太长，无法架设。信号不调制进行传播会相互干扰，无法接收。常用的模拟调制方式有调幅、调频及调相
3．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？（5分）
答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。
4．在谐振功率放大电路中，若Ubm、Ucm及UCC不变，而当UBB改变时，Ic1有明显的变化，问放大器此时工作在何种状态？为什么？（5分）
答：由右图谐振功率放大器的基极调制特性知：
Ubm、Ucm及UCC不变，而当UBB改变时，只有工作在欠压工作状态，Ic1有明显的变化。
四、应用和计算题（共40分，每题10分）
1．检查下列电路能否产生振荡？写出振荡类型，若不能振荡是何原因？（10分）
（1） （2） （3） （4）
解: (1) 不能振荡,因为晶体管b极e极短路,放大电路无法正常工作. (2.5分)
(2)能振荡,是电感三点式振荡器. (2.5分)
(3)不能振荡,不满足相位平衡条件. (2.5分)
(4)不能振荡,不满足相位平衡条件. (2.5分)
2．大信号检波电路如图，已知：载频fc＝465kHz，输入已调波ui=20(1+0.3cos2πFt)cos2πfCt (V) ，调制信号频率F＝5kHz，负载电阻RL=5kΩ，试确定：1.滤波电容CL的取值范围; 2.检波器输入电阻Ri。（10分）
解：1.为了不产生惰性失真，
(4分)
得410pF≤CL≤0.02uF (2分)
2. Ri= RL /2=2.5kΩ (4分)
3．已知载波uC=10cos2π×50×106t (V), 调制信号uΩ(t)=5cos2π×103t (V)，调频灵敏度Sf＝10kHz/V，求调频波表达式、最大频偏Δfm、调频系数mf和有效带宽BW。（10分）
解: 1. 调频系数mf=Δfm/F=SfUWm/F=50rad (2分)
调频波表达式uFM(t)=10cos（2π×50×106t＋50sin2π×103t） (3分)
2. 最大频偏Δfm= SfUWm =50kHz (2分)
3. 调频系数mf=Δfm/F= SfUWm/F=50rad (1分)
有效带宽BW=2(mf+1)F=102kHz (2分)
4．收音机中的本机振荡电路如图所示，在振荡线圈的初、次级标出同名端，以满足相位起振条件；试计算当L13＝100μH，C4＝10pF时，在可变电容C5的变化范围内，电路的振荡频率可调范围。（10分）
解：1. 1端和4端为同名端 (2分)
(5分)
2．Cå＝20.5~139pF fo＝1.35~3.5MHz (3分)
一、选择题（共20分,每题1分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1．欲提高功率放大器的效率，应使放大器的工作状态为（ ）
A．甲类 B．乙类 C．甲乙类 D．丙类
2．某调频波，调制信号频率F＝1kHz，载频10.7MHz，最大频偏Δfm＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ ）
A．12kHz B．24kHz C．20kHz D．40kHz
3．鉴频的描述是（ ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
4．在自激振荡电路中，下列哪种说法是正确的（ ）
A．LC振荡器、RC振荡器一定产生正弦波
B．石英晶体振荡器不能产生正弦波
C．电感三点式振荡器产生的正弦波失真较大
D．电容三点式振荡器的振荡频率做不高
5．载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（ ）
A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt＋mpcosΩt）
C．uFM(t)=UC（1＋mpcosΩt）cosωCt D．uFM(t)=kUΩUCcosωCtcosΩt
6．同步检波器要求接收端载波与发端载波（ ）
A．频率相同、幅度相同 B．相位相同、幅度相同
C．频率相同、相位相同 D．频率相同、相位相同、幅度相同
7．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ ）
A．欠压 B．临界 C．过压
8．判断下图是哪一类振荡器（ ）
A．电感三点式
B．电容三点式
C．改进的电容三点式
D．变压器耦合式
9．调幅波的信息包含在它的（ ）
A．频率变化之中 B．幅度变化之中 C．相位变化之中
10．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（ ）
A．电路组成简单 B．输出波形好
C．容易调节振荡频率 D．频率稳定度高
11．调制的描述（ ）
A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。
B．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。
C．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。
12．同步检波器，输入信号为uS =UScos（ωC＋Ω）t，恢复载波ur =Urcos（ωC t＋φ）,输出信号将产生（ ）
A．振幅失真 B．频率失真 C．相位失真
13．改进型电容三点式振荡器的主要优点是（ ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
14．功率放大电路与电压放大电路的区别是（ ）
A．前者比后者电源电压高 B．前者比后者电压放大倍数大
C．前者比后者效率高 D．前者比后者失真小
15．单频调制时，调频波的最大频偏Δfm正比于（ ）
A．UΩ B．uΩ(t) C．Ω
16．属于频谱的非线性搬移过程的有（ ）
A．振幅调制 B．调幅波的解调
C．混频 D．频率调制
17．LC正弦波振荡器电路如图所示，下列哪种说法是正确的（ ）
A．由于放大器不能正常工作，故不能振荡
B．不满足相位平衡条件，故不能振荡
C．没有选频网络，故不能振荡
D．电路能振荡
18．大信号包络检波器只适用于以下哪种调幅波（ ）
A．VSB B．SSB C．DSB D．AM
19．检波的描述是（ A ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
20．石英晶体谐振于fp时，相当于LC回路的（ ）
A．串联谐振现象 B．并联谐振现象
C．自激现象 D．失谐现象B
二、填空题（20分,每空2分）
1．晶体管正弦波振荡器产生自激振荡的相位条件是 ，振幅条件是 。
2．调幅的就是用 信号去控制 ，使载波的 随 大小变化而变化。
3．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为 和 两种。
4．使调谐放大器工作不稳定的主要因素是晶体管结电容Cb`c形成的内部反馈， 提高调谐放大器稳定性的措施通常采用 和 。
三、简答题（共20分，每题5分）
1．当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？
答：
2．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？
答：
3．小信号谐振放大器与谐振功率放大器的主要区别是什么？
答：
4．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？
答：
四、应用和计算题（共40分，每题10分）
1．画出混频器的组成框图及混频前后的波形图，并简述工作原理（10分）。
解：
2．石英晶体振荡电路如图所示，说明石英晶体、Rb1、Rb2、Cb在电路中的作用是什么？电路的振荡频率f0如何确定？（10分）
解：
3．某调幅波表达式为uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)，画出调幅波的波形，画出调幅波的频谱图，并求带宽，若负载电阻RL＝100Ω，求调幅波的总功率（10分）。
解：1.
4．变压器反馈式振荡电路如图所示，已知电路总电感L＝10mH，C＝0.01uF，请在图中变压器的次级绕组标明同名端，使反馈信号的相移满足电路振荡的相位条件，并估算电路的振荡频率（10分）。
解：
一、选择题（共20分,每题1分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）
A．甲类 B．乙类 C．甲乙类 D．丙类
2．某调频波，调制信号频率F＝1kHz，载频10.7MHz，最大频偏Δfm＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ）
A．12kHz B．24kHz C．20kHz D．40kHz
3．鉴频的描述是（ B ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
4．在自激振荡电路中，下列哪种说法是正确的（ C ）
A．LC振荡器、RC振荡器一定产生正弦波
B．石英晶体振荡器不能产生正弦波
C．电感三点式振荡器产生的正弦波失真较大
D．电容三点式振荡器的振荡频率做不高
5．载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（ C ）
A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt＋mpcosΩt）
C．uFM(t)=UC（1＋mpcosΩt）cosωCt D．uFM(t)=kUΩUCcosωCtcosΩt
6．同步检波器要求接收端载波与发端载波（ C ）
A．频率相同、幅度相同 B．相位相同、幅度相同
C．频率相同、相位相同 D．频率相同、相位相同、幅度相同
7．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）
A．欠压 B．临界 C．过压
8．判断下图是哪一类振荡器（ C ）
A．电感三点式
B．电容三点式
C．改进的电容三点式
D．变压器耦合式
9．调幅波的信息包含在它的（ B ）
A．频率变化之中 B．幅度变化之中 C．相位变化之中
10．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（ B ）
A．电路组成简单 B．输出波形好
C．容易调节振荡频率 D．频率稳定度高
11．调制的描述（ C ）
A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。
B．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。
C．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。
12．同步检波器，输入信号为uS =UScos（ωC＋Ω）t，恢复载波ur =Urcos（ωC t＋φ）,输出信号将产生（ C ）
A．振幅失真 B．频率失真 C．相位失真
13．改进型电容三点式振荡器的主要优点是（ C ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
14．功率放大电路与电压放大电路的区别是（ C ）
A．前者比后者电源电压高 B．前者比后者电压放大倍数大
C．前者比后者效率高 D．前者比后者失真小
15．单频调制时，调频波的最大频偏Δfm正比于（ A ）
A．UΩ B．uΩ(t) C．Ω
16．属于频谱的非线性搬移过程的有（ D ）
A．振幅调制 B．调幅波的解调
C．混频 D．频率调制
17．LC正弦波振荡器电路如图所示，下列哪种说法是正确的（ D ）
A．由于放大器不能正常工作，故不能振荡
B．不满足相位平衡条件，故不能振荡
C．没有选频网络，故不能振荡
D．电路能振荡
18．大信号包络检波器只适用于以下哪种调幅波（ D ）
A．VSB B．SSB C．DSB D．AM
19．检波的描述是（ A ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
20．石英晶体谐振于fp时，相当于LC回路的（ B ）
A．串联谐振现象 B．并联谐振现象
C．自激现象 D．失谐现象
二、填空题（20分,每空2分）
1．晶体管正弦波振荡器产生自激振荡的相位条件是 uf和ui同相 ，振幅条件是 Uf＝Ui 。
2．调幅的就是用 调制 信号去控制 载波信号 ，使载波的 振幅 随 调制信号的 大小变化而变化。
3．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。
4．使调谐放大器工作不稳定的主要因素是晶体管结电容Cb`c形成的内部反馈， 提高调谐放大器稳定性的措施通常采用 中和 和 失配 。
三、简答题（共20分，每题5分）
1．当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？
答：因为谐振功率放大器工作在丙类状态（导通时间小于半个周期），所以集电极电流为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出ic的基波，故在负载两端得到的电压仍与信号同频的完整正弦波。
2．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？
答：锁相环路稳频效果优越。
这是由于一般的AFC技术存在着固有频率误差问题（因为AFC是利用误差来减小误差），往往达不到所要求的频率精度，而采用锁相技术进行稳频时，可实现零偏差跟踪。
3．小信号谐振放大器与谐振功率放大器的主要区别是什么？
答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。
2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。
4．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？
答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。
四、应用和计算题（共40分，每题10分）
1．画出混频器的组成框图及混频前后的波形图，并简述工作原理（10分）。
解：
(5分)
混频器的工作原理：两个不同频率的高频电压作用于非线性器件时，经非线性变换，电流中包含直流分量、基波、谐波、和频、差频分量等。其中差频分量fLo-fs就是混频所需要的中频成分，通过中频带通滤波器把其它不需要的频率分量滤掉，取出差频分量完成混频。 (5分)
2．石英晶体振荡电路如图所示，说明石英晶体、Rb1、Rb2、Cb在电路中的作用是什么？电路的振荡频率f0如何确定？（10分）
解：1. 石英晶体在电路中的作用是作为短路元件，只有当LC调谐回路谐振在石英晶体的串联谐振频率时，该石英晶体呈阻性，满足振荡器相位起振条件。
(4分)
2．Rb1、Rb2
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
