《机械制图》试题（一）

题 号
一
二
三
四
五
六
七
八
九
十
总 分
得 分

评 卷 人
得 分

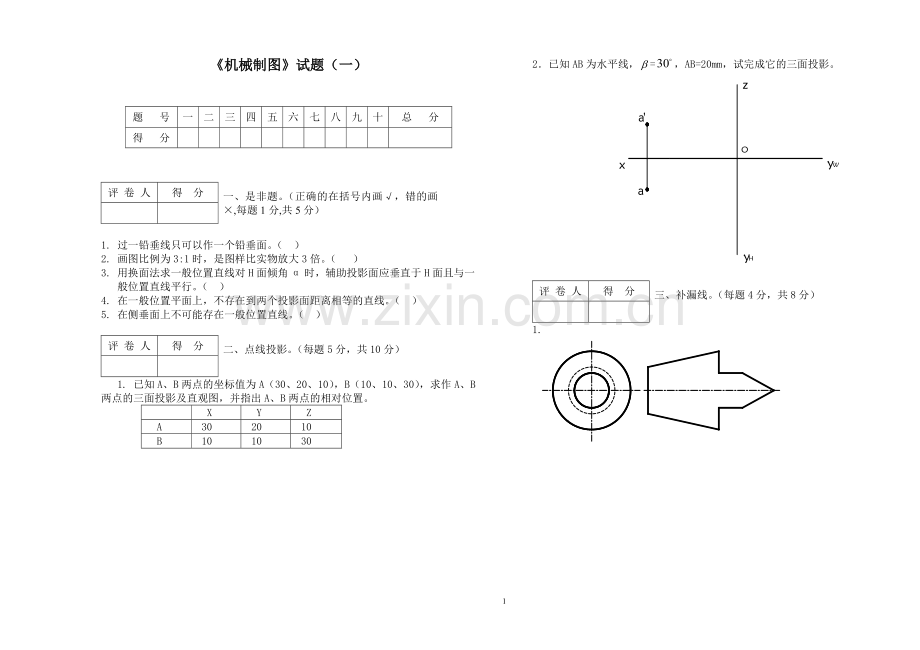

一、是非题。（正确的在括号内画√，错的画×,每题1分,共5分）

1. 过一铅垂线只可以作一个铅垂面。（ ）
2. 画图比例为3:1时，是图样比实物放大3倍。（ ）
3. 用换面法求一般位置直线对H面倾角α时，辅助投影面应垂直于H面且与一般位置直线平行。（ ）
4. 在一般位置平面上，不存在到两个投影面距离相等的直线。（ ）
5. 在侧垂面上不可能存在一般位置直线。（ ）

评 卷 人
得 分
二、点线投影。（每题5分，共10分）

1. 已知A、B两点的坐标值为A（30、20、10），B（10、10、30），求作A、B两点的三面投影及直观图，并指出A、B两点的相对位置。

X
Y
Z
A
30
20
10
B
10
10
30

2．已知AB为水平线，=，AB=20mm，试完成它的三面投影。

评 卷 人
得 分
三、补漏线。（每题4分，共8分）

1.

2.

评 卷 人
得 分
四、补全视图。（本题8分）

评 卷 人
得 分

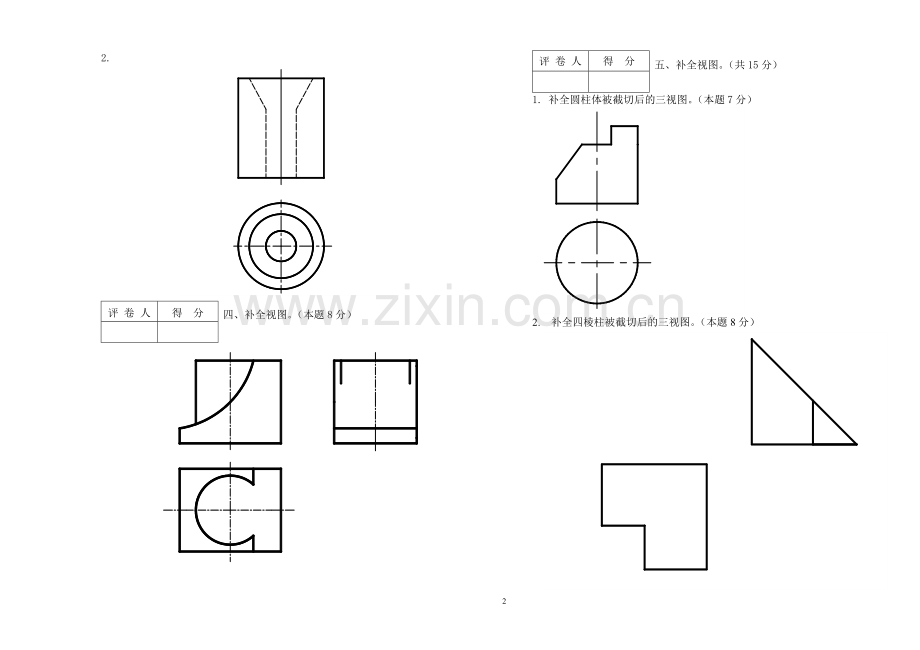

五、补全视图。（共15分）

1. 补全圆柱体被截切后的三视图。（本题7分）

2. 补全四棱柱被截切后的三视图。（本题8分）

评 卷 人
得 分
六、求俯视图。（本题10分）

评 卷 人
得 分
七、求A-A剖视图（画在两视图中间位置）。（本题12分）

评 卷 人
得 分
八、求作左视图并取半剖视。（本题10分）

评 卷 人
得 分
九、求俯视图(提示：根据点的位置进行线面分析)。（本题10分）

评 卷 人
得 分
十、读零件图，回答问题。（本题12分）

4

1. 补全主视图中遗漏的交线。

2. 尺寸Rc1/2的含义是什么？

3. 框格的 含义是什么？

4. 该零件未注锐角的倒角为多少？

5. 该零件是用何种材料做成的？

6. 该零件最粗糙面的粗糙度为多少？

端盖
比例
数量
材 料
图号
1﹕1
1
HT200

制图

审核
