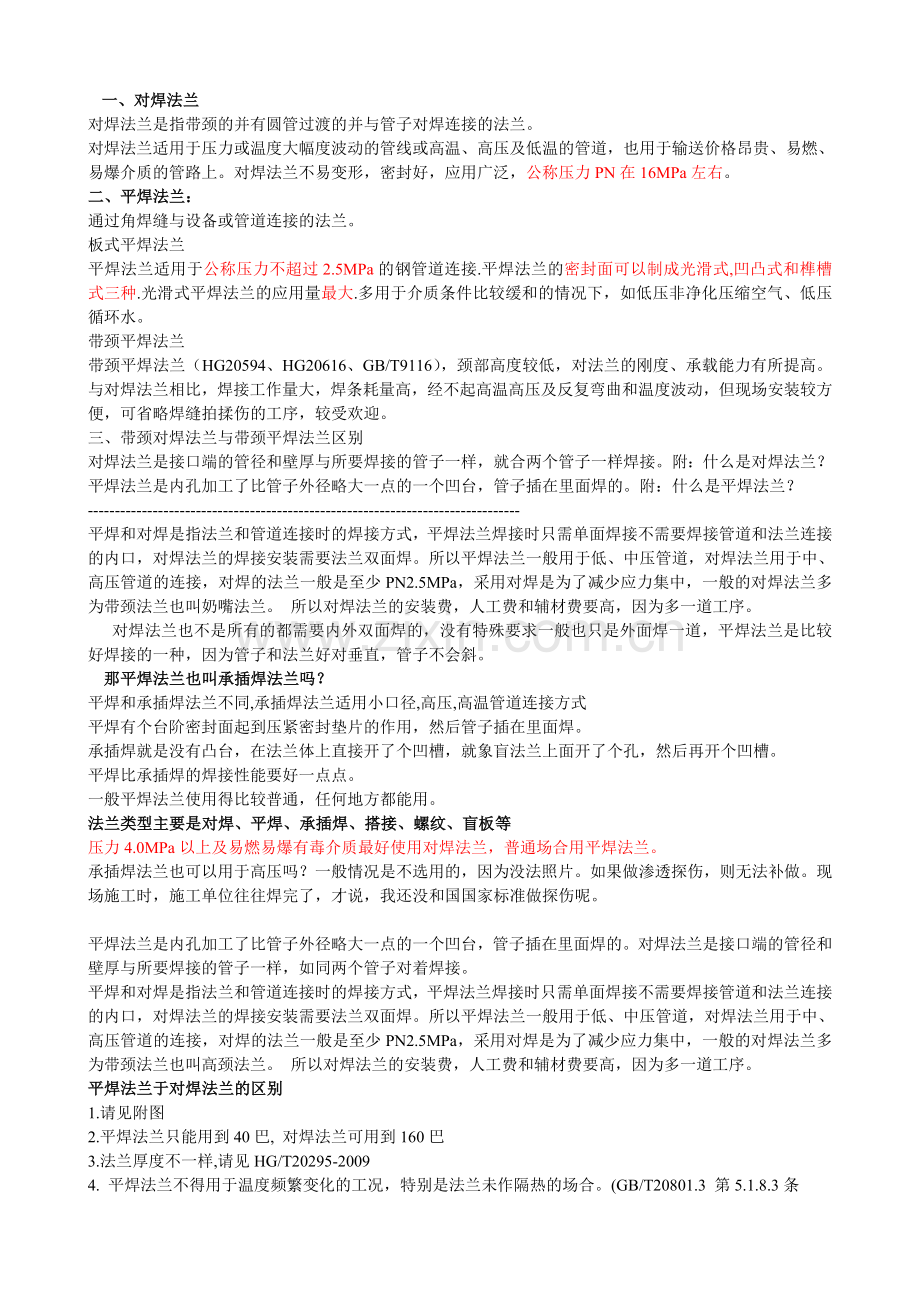

一、对焊法兰
对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。
对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，也用于输送价格昂贵、易燃、易爆介质的管路上。对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。
二、平焊法兰：
通过角焊缝与设备或管道连接的法兰。
板式平焊法兰
平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。
带颈平焊法兰
带颈平焊法兰（HG20594、HG20616、GB/T9116），颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎。
三、带颈对焊法兰与带颈平焊法兰区别
对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。附：什么是对焊法兰？
平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。附：什么是平焊法兰？
--------------------------------------------------------------------------------
平焊和对焊是指法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。所以平焊法兰一般用于低、中压管道，对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫奶嘴法兰。 所以对焊法兰的安装费，人工费和辅材费要高，因为多一道工序。
对焊法兰也不是所有的都需要内外双面焊的，没有特殊要求一般也只是外面焊一道，平焊法兰是比较好焊接的一种，因为管子和法兰好对垂直，管子不会斜。
那平焊法兰也叫承插焊法兰吗？
平焊和承插焊法兰不同,承插焊法兰适用小口径,高压,高温管道连接方式
平焊有个台阶密封面起到压紧密封垫片的作用，然后管子插在里面焊。
承插焊就是没有凸台，在法兰体上直接开了个凹槽，就象盲法兰上面开了个孔，然后再开个凹槽。
平焊比承插焊的焊接性能要好一点点。
一般平焊法兰使用得比较普通，任何地方都能用。
法兰类型主要是对焊、平焊、承插焊、搭接、螺纹、盲板等
压力4.0MPa以上及易燃易爆有毒介质最好使用对焊法兰，普通场合用平焊法兰。
承插焊法兰也可以用于高压吗？一般情况是不选用的，因为没法照片。如果做渗透探伤，则无法补做。现场施工时，施工单位往往焊完了，才说，我还没和国国家标准做探伤呢。

平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，如同两个管子对着焊接。
平焊和对焊是指法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。所以平焊法兰一般用于低、中压管道，对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫高颈法兰。 所以对焊法兰的安装费，人工费和辅材费要高，因为多一道工序。
平焊法兰于对焊法兰的区别
1.请见附图
2.平焊法兰只能用到40巴, 对焊法兰可用到160巴
3.法兰厚度不一样,请见HG/T20295-2009
4. 平焊法兰不得用于温度频繁变化的工况，特别是法兰未作隔热的场合。(GB/T20801.3 第5.1.8.3条

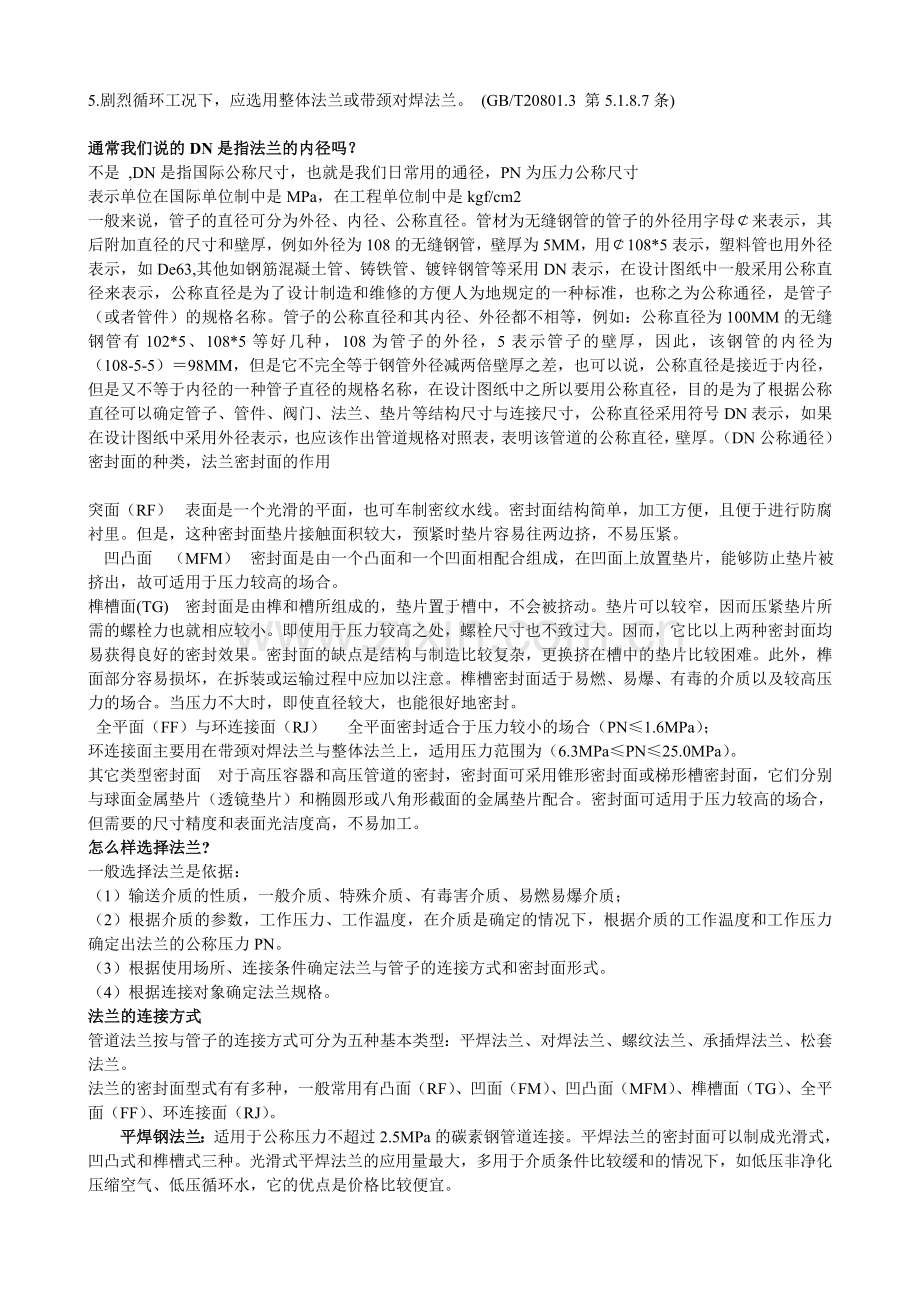

5.剧烈循环工况下，应选用整体法兰或带颈对焊法兰。 (GB/T20801.3 第5.1.8.7条)

通常我们说的DN是指法兰的内径吗？
不是 ,DN是指国际公称尺寸，也就是我们日常用的通径，PN为压力公称尺寸
表示单位在国际单位制中是MPa，在工程单位制中是kgf/cm2
一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母￠来表示，其后附加直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用￠108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也称之为公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中之所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明该管道的公称直径，壁厚。（DN公称通径）
密封面的种类，法兰密封面的作用

突面（RF） 表面是一个光滑的平面，也可车制密纹水线。密封面结构简单，加工方便，且便于进行防腐衬里。但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。
凹凸面 （MFM） 密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。
榫槽面(TG) 密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。即使用于压力较高之处，螺栓尺寸也不致过大。因而，它比以上两种密封面均易获得良好的密封效果。密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。当压力不大时，即使直径较大，也能很好地密封。
全平面（FF）与环连接面（RJ） 全平面密封适合于压力较小的场合（PN≤1.6MPa）；
环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MPa≤PN≤25.0MPa）。
其它类型密封面 对于高压容器和高压管道的密封，密封面可采用锥形密封面或梯形槽密封面，它们分别与球面金属垫片（透镜垫片）和椭圆形或八角形截面的金属垫片配合。密封面可适用于压力较高的场合，但需要的尺寸精度和表面光洁度高，不易加工。
怎么样选择法兰?
一般选择法兰是依据：
（1）输送介质的性质，一般介质、特殊介质、有毒害介质、易燃易爆介质；
（2）根据介质的参数，工作压力、工作温度，在介质是确定的情况下，根据介质的工作温度和工作压力确定出法兰的公称压力PN。
（3）根据使用场所、连接条件确定法兰与管子的连接方式和密封面形式。
（4）根据连接对象确定法兰规格。
法兰的连接方式
管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。
　　平焊钢法兰：适用于公称压力不超过2.5MPa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。
　　对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠，公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面。
　　承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中。
　　松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和 对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封。
　　整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
