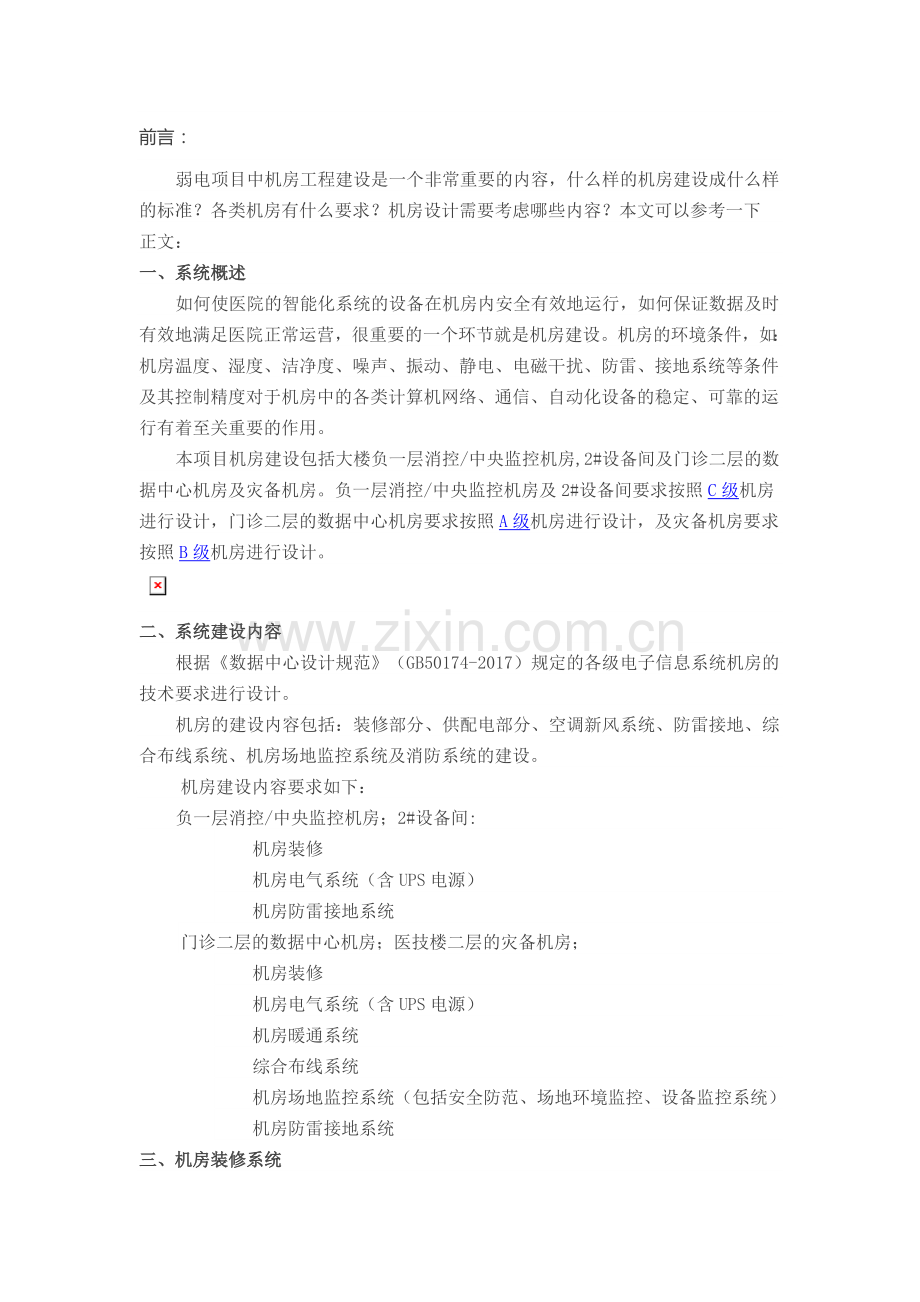

前言：弱电项目中机房工程建设是一个非常重要的内容，什么样的机房建设成什么样的标准？各类机房有什么要求？机房设计需要考虑哪些内容？本文可以参考一下正文：一、系统概述如何使医院的智能化系统的设备在机房内安全有效地运行，如何保证数据及时有效地满足医院正常运营，很重要的一个环节就是机房建设。机房的环境条件，如：机房温度、湿度、洁净度、噪声、振动、静电、电磁干扰、防雷、接地系统等条件及其控制精度对于机房中的各类计算机网络、通信、自动化设备的稳定、可靠的运行有着至关重要的作用。本项目机房建设包括大楼负一层消控/中央监控机房,2#设备间及门诊二层的数据中心机房及灾备机房。负一层消控/中央监控机房及2#设备间要求按照C级机房进行设计，门诊二层的数据中心机房要求按照A级机房进行设计，及灾备机房要求按照B级机房进行设计。二、系统建设内容根据数据中心设计规范（GB50174-2017）规定的各级电子信息系统机房的技术要求进行设计。机房的建设内容包括：装修部分、供配电部分、空调新风系统、防雷接地、综合布线系统、机房场地监控系统及消防系统的建设。机房建设内容要求如下：负一层消控/中央监控机房；2#设备间:机房装修机房电气系统（含UPS电源）机房防雷接地系统门诊二层的数据中心机房；医技楼二层的灾备机房；机房装修机房电气系统（含UPS电源）机房暖通系统综合布线系统机房场地监控系统（包括安全防范、场地环境监控、设备监控系统）机房防雷接地系统三、机房装修系统3.1地面工程机房地面铺设防静电地板，规格600*600*35，安装高度（数据中心机房为40cm；灾备机房和消防控制室/中央监控室为30cm；其他机房为20cm），四周墙脚装亚光不锈钢踢脚板。机房精密空调区域设计采用地板下送风方式。楼地面必须符合土建规范要求的平整度。地面需要进行防尘处理，通常在地面刷涂防尘漆两遍。抗静电地板要求地板受温湿度影响小，不易变形，表面坚固耐磨，性能和安全性检测符合EEC106指导性标准，防火性能按最高的防火标准设计和测试，当发生静电时，快速释放静电。地板铺设时要接缝严密、间缝顺直、整体平整度好。考虑数据中心机房精密空调区域保温及静电防护的需求，机房区域内均在水泥砂浆找平层上敷设安装20mm厚的保温橡塑棉板和0.5mm厚的防静电铝板。机房内区域地面均铺设防静电活动地板，地板安装高度在原加固的基础上架空40CM。3.2墙面工程数据中心机房区域内各功能间墙、柱面装修目的是为了保证室内环境使用条件，创造一个舒适美观而整洁的环境，其材料选择应满足不易吸附尘、防火、防潮为宜。数据中心机房及灾备机房四周隔断墙内侧均采用乳白色12mm单面彩钢板进行饰面；机房内立柱采用乳白色12mm单面彩钢板进行饰面。其他机房墙面采用白色乳胶漆饰面。3.3门窗及隔断工程数据中心机房：机房主侧入口设计采用甲级钢质防火双开门，规格为1500*2000mm；操作室与主机之间设计采用双开自动防火玻璃门，规格为1500*2000mm；防火玻璃隔断墙上门采用不锈钢包框钢化玻璃自由门。配套地弹簧、简洁高档拉手，配件均选用优质产品，确保长期、频繁的使用特性。其他机房：机房主入口均为甲级钢质防火门。3.4顶棚工程吊顶是中心机房中重要的组成部分，吊顶上部安装着强电、弱电、线槽和管线，也安装着灯具、风口、消防报警探测器、消防灭火的气体管路及新风系统风管；装饰吊顶，可消除顶面各种管线的杂乱感；现代机房要求机房吊顶必须防火、防尘、美观。根据防尘要求，在精密空调区域吊顶内建筑物裸露部分均刷涂防尘、防火漆二遍，并安装20mm橡塑棉保温层(防止室内外温差过大时产生凝露)；数据中心内机房区域内顶面均敷设20mm橡塑保温棉板，吊顶采用12003000.7mm铝合金微孔龙骨吊顶板，设计高度为3.2米；其他机房吊顶采用6006000.8 mm铝合金微孔吊顶板，设计高度为3.2米。数据中心机房内灯具配置双管荧光格栅灯(2*28W)，规格为1200*300mm；其他机房灯具配置三管荧光格栅灯(3*14W)，规格为600*600mm，考虑照度均匀，灯具采用均布考虑照度均匀，灯具采用均布。3.5系统主要材料参数要求地板：1.地板结构：由全钢外壳、发泡水泥、PHL贴面组成。2.地板规格：600*600*35mm .3.地板厚度极限公差：0.2mm。4.地板边长极限公差：0.2mm。5.表面平整度0.5mm 相邻边垂直度0.3mm6.地板集中载荷301，极限载荷8850N，均布载荷12500N时挠度2.0mm。永久变形0.25mm.7.贴面耐磨性能：2000转8.嵌条必须完全接触贴面、不允许松动或脱落。9. 防火等级：A级10. 支架轴向荷载30KN（只）。四、机房电气系统4.1供电系统1、机房主电源机房主电源输入必须保证双电源供电。机房引入的三相五线制交流电源要求如下：采用TN-S系统供电。进线为三相五线制；单相三线制。频率50Hz。电压380/200V。2、配电柜配置各机房均设计动力配电柜及UPS配电柜，动力配电柜负责机房内的市电接入、空调、新风及照明和维修用电；UPS配电柜负责相应机房内设备的UPS用电。配电柜要求采用自动空气开关控制，并设过负荷、短路保护。配电柜应该具有火警联动功能装置。4.2配电系统机房进线电源采用三相五线制。机房内用电设备供电电源均为三相五线制（空调设备）及单相三线制（其他设备）两种。机房用电设备、配电线路设置过流过载两段保护，同时配电系统各极之间有选择性地配合，配电以放射式向用电设备供电。机房配电系统所用电缆均为阻燃线缆，敷设在铁线槽内及镀锌铁管及金属软管内。一、供电支路连接方式1、动力设备以独立机体为终端分别供电，IT机架每机柜输送两路电源。2、照明为分组组合供电方式，采用机房专用无眩光灯具。二、供配电系统容量冗余考虑安装的配电柜的开关容量、数量和电源线、缆，其输送电流能力等均预留发展余量。4.3照明、电源插座、配线走线方式所有供配电线路使用优质合格铜芯配线。要求开关功率选用应有1.5倍的富余，并做到标识醒目、与其它控制插座对应，所有电气开关材料必须是优质产品。电源线采用地板下穿金属线槽，具备良好的屏蔽效果，并具有防鼠、防虫功能。所有的强电线、电缆采用穿管或桥架铺设，且保证强电电线、电缆与弱电线缆按规范要求分离。所有动力电缆均在活动地板下或天花内通过穿镀锌金属线槽或镀锌钢管敷设。天花照明电源线在天花吊顶上穿镀锌金属线槽或镀锌钢管敷设，然后就近经软管敷设至灯具。插座和照明开关电缆通过镀锌金属线槽敷设，再经镀锌钢管敷设至各固定插座和开关。机房内所有金属线管、线槽、电气设备外壳等不带电的金属部分都可靠接地。4.4照明系统机房主要依靠人工采光，机房照明质量的好坏不仅会影响计算机操作人员和软硬件维修人员的工作效率和身心健康，而且会影响计算机的可靠运行。工作位置排列与工作人员的方位要求同灯具排列联系尽量避免直接反射光，避免灯光从作业面至眼睛的直接反射，损坏对比度，降低能见度。对此机房选用带隔栅的三管荧光灯，灯具的镜面为哑光，照明均匀系数达到0.7，显色指数应不小于80。l照度主机房区照度达到500LUX以上；其他机房照度达到300LUX以上；机房照明应无眩光；机房应急照明照度达到60LUX，自带蓄电池，当停电时由其自身供电。l光源灯具选择为限制眩光和阴影，满足计算机操作人员和维修人员的工作需要。要选用灯具发光表面积大，光扩散性能好。光源选择T5荧光灯管，真亮彩荧光灯管采用优质的三基色荧光粉，具有光效高、显色性好、启动快、使用寿命长、性价比高等特点。4.5机房UPS配电系统对于机房内的各重要设备采用干净、不间断的电源供应是极端重要的。但公用供电系统不可能提供不间断的高质量电源，因此可靠的解决办法是采用不间断电源（UPS），UPS不仅保证可靠的连续供电，而且UPS输出是绝对稳定，没有瞬变和谐波。本次机房UPS配电系统方案如下：在负一层消控/中央监控机房配置一台40KVA/2小时的UPS；在门诊二层的数据中心机房配置二台120KVA/4小时的UPS并机运行；灾备机房配置二台60KVA/2小时的UPS并机运行。4.6系统主要设备技术参数要求UPS设备要求：要求设备生产厂家为行业有影响力的UPS企业，在省内有厂家直属服务网点。并可实现器件级维护，需提供7*24小时800和400电话咨询服务。维修响应时间:在设备使用年限内，7*24小时受理用户咨询及要求，随时解答UPS使用过程中出现的问题。一旦机器出现故障，能即时响应,地、县级24小时内到达现场。要求设备必需通过信息产业部TLC（主机，电池），中国节能产品认证。通过UPS泰尔认证、ISO9001、ISO14001等证书。技术要求：1.本项目采购的UPS需组成联动系统，要求UPS具有真正无主从自适应并机功能,无需增加并机柜或并机卡，根据业务发展任意进行在线升级或扩容，满足“边成长、边建设”需求，提供国家相关部门专利证明文件。控制软件需为同厂正版，提供著作权登记证书。2.输入电压范围（V）：38025%；输入频率范围（Hz）： 5010%；输出电压范围（V）：3801%；输出频率范围（Hz）： 50/600.5%；直流电压：348V。需提供检测报告。3.负载功率因素（带载能力）0.8，过载能力：125满载时维持10分钟，150满载时维持1分钟。4. 主机输出端内置隔离变压器,彻底解决雷击,零地电压,电网的各种脉动和干忧等电力系统问题,保证负载的安全运行。5.支持SNMP网络管理协议,通过SNMP网络适配器,实现网络管理功能.和自动发送手机短信告警，E-mail告警功能。6.工作温度（）：040；环境湿度：095%，无冷凝。7.绿色节能，符合国家标准EMC电磁兼容特性（GB7260.2），降低、避免各类辐射、传导干扰，构建纯净电网环境。8.冷启动、自启动功能：在无市电状态下，可直接用电池组启动UPS，满足应急需求，在电池放电到欠压保护后，市电恢复时可以自动启动UPS，更具有无人值守功能。9.UPS面板的开关机键应具备避免误操作的设计，来实现开关机10. 具备LCD中文液晶显示功能，可记录1000条保护动作历史记录。11.具有以下保护功能设计：可设置输出过载保护点可设定电池告警保护点可设定输入频率同步范围，同步速度及超范围告警点可设定市电输入异常（过高/过低）告警点12.兼容智能化电池监控管理系统,对电池组实行24小时无风险电池在线监测功能。13. 使用工业级可插拔式模块风机，并采用智能变速方式,风扇依据负载量的大小自动调节转速快慢,以达到节能的效果。14. 电池柜/箱需与主机统一品牌，具有原厂电池管理系统，可对电池电压、电流、内阻进行实时监测。五、机房暖通系统5.1精密空调部分机房不同于大楼里的其他功能间，机房内设备有90以上处于24小时不间断运行，这就需要空调24小时不间断调节机房内的温湿度。因此，我们必须根据机房的实际情况，选配合适的机房空调及相应的配套措施，以满足机房温度、湿度、洁净度的要求。此方案是根据机房的基本情况，配置机房空调设备，以满足设计的要求。计算机房不同于大楼里的其他设备间，具有余热量大、余湿量小、循环风量大、焓差小、需多种送风方式等特点。因此,我们在负一层消控/中央监控机房设置4台5P吸顶式带节能的空调；2#设备间设置1台1P的壁挂带节能的空调；门诊二层的数据中心机房内网络设备室设置2台总制冷量为25KW的精密空调互为轮值工作；主机房设置2台总制冷量为38KW的精密空调互为轮值工作；动力室设置1台总制冷量为12.5KW的精密空调，并配有一台5P柜式空调为应急空调；灾备机房设置一台总制冷量为35KW的精密空调；监控室设置2台5P的柜式空调。5.2通风部分为了使计算机操作人员在较封闭的机房内工作能有舒适感，这样就需要在使用空调的同时不断补充新风，补充新风的另一作用还在于可保持机房内正压，提高机房洁净度。数据中心机房配置一台新风量为2500m 的吊卧式温度预处理型新风机，灾备机房配置一台新风量为600m 的吊卧式温度预处理型新风机。其他机房利用大楼的新风系统，不由机房专业负责。5.3系统主要设备技术参数要求精密空调商务要求：1设备制造商必须通过ISO9000系列质量管理体系认证、ISO14000环境管理体系认证，并提供有效的证书。2为了维护方便,空调主机需与UPS同一品牌精密空调（25KW制冷量）技术参数：本次空调机组选型范围，包括上送风及下送风机组，技术指标要求如下表：1表一：选型技术明细表总冷量要求(Kw)送风方式制冷循环系统（压缩机）数量室内风机与电机数量风量（m3/h）加湿量（kg/h）130上/下送风单系统190006240上/下送风单系统1110006注.机组的制冷量是在室外环境温度35（干球温度），室内温度24，相对湿度50%的条件下测定的。2机房专用空调机组的机械性能1)外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。2)操作及维修安全、方便。3)结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。4)标牌、标记：应平整清晰。3机房专用空调机组的电气性能1)输入电压允许波动范围：380V10%2)频率：50HZ2HZ 4机房专用空调机组的适应环境温度：室内050室外-2045（低温型-4045）湿度：20%80%RH5机房专用空调机组的温度、湿度控制性能1)机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。2)温度调节范围：+18+453)温度调节精度：1，温度变化率 5/小时4)湿度调节范围：20%60%RH湿度调节精度：5 %RH5)温、湿度波动超限应能发出报警信号6机房专用空调机组的机组性能1)机房专用空调应能应解决机房的高显热量负荷，要求在24，50%RH工况下：显热比0.90。2)机房专用空调应具有高效节能性。要求应用高能效的涡旋式压缩机。3)室内风机：标配EC风机（电子换向同步电机驱动的后倾离心风机）。机房专用空调应有较大的送风量，满足“表一：选型技术明细表”的要求。要求24，45%RH工况下：机组制冷能效比应大于3.0。4)机组应有节能措施的设计应选用高效内螺纹大面积亲水铝箔蒸发器，保障换热效率；除湿控制精确；室外风机应可根据室外温度及冷量需求变频调速，减少风机能耗。5)机房专用空调系统应具有高可靠性，要求机组平均无故障时间MTBF10万小时。6)机房专用空调具有环保设计，兼容R22和R407C的制冷系统7)机房专用空调的加热性能：具备电子再热器。8)机房专用空调要求标配电子膨胀阀（EEV）。9)机房专用空调的除湿性能：机组应具备精确除湿功能，通过控制器精确调节风量来达到准确控制除湿量的效果，减少空气过冷及热补偿需求，降低机房专用空调除湿过程耗电量。10)机房专用空调的加湿性能：应采用高效加湿器，加湿量不低于表一：选型技术明细表”的要求。所选用加湿器需可以在场地进行清理，反复应用。11)机房专用空调的空气洁净度：空气过滤器应符合美国ASHRAE52-76或Eurovent4-5标准，并便于更换。12)机房专用空调的控制系统：A.控制显示系统与存储系统：a)LCD全中文显示器, 设备的报警记录数据不低于500条。b)图像化显示机组内各组件的运行状态，以及被机房专用空调监控的机架的进出风温度等。c)控制系统应具有多级密码保护功能。B.控制群控系统：a)具备联动与群控功能：b)可共享温湿度设定值。7机房专用空调机组的监控性能1）机房专用空调机组应具有方便的现场监控及远程监控能力，最多监控台数不低于32台。2)系统应具有三遥性能遥测项目：送风温度、回风温度、送风湿度、回风湿度、显示机组工作状态等遥信项目：开/关机，电压、电流过高/低，回风温度过高/低，回风湿度过高/低，过滤器正常/堵塞，风机正常/故障，压缩机正常/故障等遥控项目：空调开/关机3）标配RS485或RS232接口。可选配以太网接口，支持SNMP及TCP/IP协议。4）对设备运行参数的设置具有智能判断功能，对于超常规的参数设置（错误命令），应能自动拒绝。5）准确度对三遥量：开关量和控制操作准确度应达到100%；模拟量精确度应达到交流电量误差2%非电量误差5%设备显示面板或表头显示值应与从通信接口读出的三遥量值保持一致。8机房专用空调机组的冷凝器性能1)机房专用空调机组采用风冷的冷却方式2)机房专用室外冷凝器的选配应根据当地的气象条件(选配依据为国家公布的当地月平均最高环境温度值)，并提供相关参数，保证足够的散热量需求。3)机房专用空调室外机应具有良好的刚性和防腐性能，适应多种环境条件。4)机房专用空调的风冷型室外机组变频控制，能根据冷凝器管道内部压力变化自动调节冷凝风扇的运转速度，并实现节能。5)机房专用空调机组的风冷冷凝器的风机电机、风机调速器、压力控制器等应有良好的防水性能。6)机房专用空调机组的冷凝器出厂时应保压，管路端口应有防止异物进入的措施。9机房专用空调机组安装特性1)在设计要求的室内、外组的安装正、负高差或水平距离条件下，机房专用空调机组能在较高效率下可靠运行。2)室内空调机组要求100%全正面维护，需可以靠装、并装。六、机房综合布线系统6.1综合布线数据中心机房安装有网络机柜和服务器机柜之间的布线。配置了网络机柜12台、服务器机柜26台。从服务器机柜到布线总配线采用24根6类非屏蔽双绞线，从服务器机柜到总配线柜采用2根12芯多模光纤，灾备机房采用相同配置。技术参数同大楼综合布线系统设备产品参数。6.2封闭冷通道系统采用封闭冷通道系统，系统具有的功能：1、通过的环境管理主机所配的工业级软件系统，可对连接至采集终端的设备，展示其数据并可进行集中控制功能。并能提供相应的接口协议与机房管理及消防系统进行通讯对接。2、环境管理主机用于控制通道内所有监控设备的监控、联动和供电，多种报警逻辑和处理机制自由切换。通过此控制系统，可以对全通道的烟感、智能网络PDU、门禁、翻转天窗、声光报警器、门窗磁碰、通道及机柜的温度、湿度、烟感采集器等的相关设备控制。并能提供相应的接口协议与电脑终端进行通讯。3、供电单元为可独立工作的智能设备，标准型可向天窗磁吸供电，可与控制主机联动，实现自动翻开顶盖功能。增强型供电采集单元可收集烟感、磁碰状态、温度、湿度、漏水等环境信息，轻松实现机柜及通道的微环境监控。6.3系统主要设备技术参数要求外观与结构1)冷通道上部顶盖应采用平顶结构，要求比机柜顶部高350mm，顶盖总宽不超过1300mm，整体要求采用栅格设计，宽度方向均匀分布。2)活动天窗开启后要求确保冷通道的净高大于2米或以上，不影响日常维护工作和维护人员安全。3)冷通道应为单元模块式设计，安装机柜正面的顶部，每个单元均能独立安装，并能与相邻的单元连接。框架需与机柜水平支架以特殊连接孔连接，以增加整体稳固效果；除了起到加固通道本身，还需起到方便扩展的功能；以25mm栅格方式布置安装支架上的安装孔，万能组装。4)列头与列尾间要求设置活动门，成一个密封的空间，让冷空气流有效地在进入设备。活动门应带有透光观察窗口，观察窗口面积不低于活动门面积的70%。a.冷通道的活动门必须设计为常闭状态，应安装门高要求大于2米，双开门开门宽度不小于1200mm，单开门开门宽度不小于600mm。5)冷通道预置端口与机房消防整体联动，能根据不同形式的机房消防信号进行自动打开活动天窗。同时，应满足机房监控系统直接每条通道内的环境阀值。6)冷通道所有单元组件应采用独具良好耐磨性、耐蚀性，精细加工，整体冲压成型，高可靠接触，单元开启寿命试验均在5000次以上，应安全耐用要求无松动现象，确保气流输出的密封性。7)冷通道柱子处处理，当冷通道两侧的机柜中间有柱子时，若柱子凹进机柜内，要求在垂直面柱子两侧（齐机柜正面）加装、隔墙；若柱子凸出机柜正面，要求在垂直面柱子与机柜之间加装隔墙。隔墙材质应为全钢板材料，隔墙龙骨应与冷通道其他相邻的龙骨整体固定。整体要求牢固、美观。8)冷通道各个金属部件均应接地，以实现整体接地，而且接地应通过接地铜带上的接地引出线接至机房的接地铜排上。9)冷通道首末两端应提供支架或安装位置用于安装通道内摄像机。10)冷通道必须合理设计环境检测位置，每条通道至少提供2个采集点。11)为确保机房整体效果统一，冷通道密闭系统须与机柜同一品牌。材料要求1)冷通道所有零部件（通道天窗除外）采用优质冷轧钢板，承重零部件（龙骨、支撑架等）所使用的材料厚度要求不少于2.0mm，其它材料厚度应1mm2)天窗和观察窗口应使用钢化玻璃，所使用的材料必须符合GB 15763.2 -2005建筑用安全玻璃国标标准，增加玻璃强度及玻璃粉碎从而造成对数据机房及维护人员的影响。3)所使用的信号线缆和电源线应符合YD/T 1173的要求，要求为绝缘阻燃耐火材质，电缆和母线绝缘层或外护套颜色应符合GB7947的相关要求。4)各零部件所有选用的材料应相容，所采用的非金属材料结构件必须具备阻燃性，其燃烧性能应符合:火焰高度20mm2mm,施加火焰2次,每次30s,间隔10min,每次离火后的有焰燃烧时间不大于10s的要求。表面质量要求1)颜色：要求与机房机柜颜色一致，配合美观，应机房灯光下无晕眩。2)表面应进行脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑等处理，要求不脱漆、耐酸碱、耐溶剂、耐腐蚀、耐指纹不受手汗影响、附着力应100附着、抗冲击，安全防护达到IP2X标准。3)表面处理应采用高硬度粉沫静电喷涂和高温烤漆处理工艺，表层外观表面应光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件要求无毛刺和锈蚀、应防静电。4)焊缝要求整齐均匀，不允许有裂缝、咬边、豁口，烧穿等缺陷，焊缝不能出现外表物夹渣、气孔、焊瘤，凹坑等缺陷，焊后进行打磨，表面粗糙度符合行业相关标准。冷通道密闭系统功能要求1)活动天窗电磁控制功能每个天窗开启关闭控制应由稳压供电系统和电磁吸附系统组成，当发生消防报警时，该稳压供电系统必须可由通道管理主机控制断电，活动天窗可快速打开，释放仓内高温，消防气体可立即进入。2)控制面板天窗功能安装中央控制系统及环境监测传感器。3)声光报警系统功能监测到当环境指标超越阀值或接受到消防联动、现场手动控制等信号，通道主机的中央控制系统要求启动声光报警，提示现场操作者逃离现场。4)手动急停系统功能通道管理主机应自带手动急停控制端口，以可实现在紧急情况发生时，报警提示现场操作者，并要求把报警信息向消防端发送。6)天窗电控组件要求冷通道的活动天窗应采用模块电控组件进行统一供电。7) 中央控制单元集成模块设计，布局在每条通道的首、尾位置，并能与相邻的单元连接，通过承托侧梁安装机柜正面的顶部，无空隙泄漏，保证密封冷通道内的气体组织。a.满足对机柜内部温度、湿度、烟感状态进行实时监测，阀值预警，并可添加设置采集频率。b.信息采集单元功能齐全，所有微环境观注的信息。c.报警阀值管理，参数超越高/低限阀值或者状态改变时，自动发出预警/报警信息。电气防护性能1)绝缘电阻:各带电回路(该回路不直接接地)对地和机架地之间，绝缘电阻2M（兆欧表测量）。2)耐电压各带电回路对地或两个非电连接的两个带电回路之间应，应能承受50Hz ,2500V（AC），1min作用，不击穿、无飞弧。测量时耐压仪的漏电流应设置为10mA。冷通道供电由机房建设方对机房每条冷通道独立提供至少一路200V/10A交流电源输入，端口设置在列头柜顶部走线架，一路用于通道管理系统，一路用于通道照明系统。每条冷通道的消防信号接入，由大楼消防专业单位负责提供和布放并接入到每条冷通道预置消防对接端口（关节点），冷通道厂家负责配合消防专业厂家对每条冷通道进行消防联动测试。冷通道供电（一）通道活动门要求1)通道两端应采用对开推拉门设计，门上设置透视观察窗口，窗口材料为覆膜钢化玻璃，厚度不低于5mm，透光度必须达到99%以上。2)活动门要求常闭状态设计，安装缓冲自动闭合装置，双侧应合理设置推拉把手，开启灵活，并提供较好防护。门与机架间的密合度要求严密，有效遏制气流。（二）天窗1)天窗应采用钢制框+钢化玻璃的形式，钢制框材料厚度要求不少于2.0mm，附膜钢化玻璃的厚度不低于5mm，透光度必须达到99%以上。所使用的材料符合GB 15763.2 -2005建筑用安全玻璃标准，防止玻璃粉碎而造成对数据机房及维护人员的影响。2)天窗要求根据机柜的宽度进行模块式单元设计，每个单元应能独立安装，并能与相邻的单元连接，通过承托侧梁安装机柜正面的顶部，互换性高、安装简易。天窗与其它组件配合必须无空隙泄漏，不透光，全密闭处理，有效遏制冷通道内的气体组织。3)天窗应设计为卡接式固定，要求免工具固定在支架上，方便拆、装和日常的清洁维护。4）通道上部顶盖采用平顶结构，上方安装钢制框+钢化玻璃翻转型天窗，采用电磁控制脱落翻转式通道天窗，翻转的天窗面积应不少于 80%，冷通道天窗透光面积不低于总面积的80%，天窗材质为铝镁合金或与机柜材质一致（喷漆工艺与颜色同机柜一致）及防火PC板（或为防火钢化玻璃），满足消防规范要求。每组冷通道天窗接收消防系统提供的一个火灾动作信号和提供一个天窗动作完成后的反馈信号，感应开启时间小于1.5秒。5)天窗应独具良好耐磨性、耐蚀性，精细加工，整体冲压成型，高可靠接触，单元开启寿命试验满足在5000次以上，要求安全耐用无松动现象，保证气流输出密封性。（三）骨架1)骨架材料应为优质冷轧钢板，材料厚度2.0mm，要求全模块式单元设计，结构牢固、可靠、安全。2)每个模块单元要求合理设计的走线空间，骨架应提供藏线、理线位置，应满足冷通道内所有传感器、控制组件的线缆管理需求。3)骨架与天窗、骨架与机柜配合应严密，无空隙泄漏，不透光，全密闭处理，有效遏制冷通道内的气体组织。（四）智能节能照明装置通道内要求提供节能低功耗的LED照明装置，嵌入式安装遏制气流组件骨架上，间隔天窗平均分布。灯具必须为冷光源，使用交流220V供电。冷光源照度符合GB50174-2008标准相关要求，满足通道内设备上架及日常维护工作。七、机房场地监控系统7.1系统说明动力系统监控动力系统监控包括机房的全部电源设备，如柴油发电机组、配电柜、UPS、直流电源系统等。l供配电：监测一级、二级交流配电柜的主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率、有功电度、无功电度等；监视各级开关的开关状态。显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。lUPS：在UPS供应商提供UPS通讯协议的情况下，可以监测协议提供的所有参数和状态，在无通讯协议的情况下，可增加其它辅助设备（如电量仪等）来测得。参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等；状态包括整流器、逆变器、电池、旁路、负载等部件的状态；显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。环境系统监控环境系统监控包括：机房的空调设备（精密空调或舒适性空调）、泄漏（漏水或漏油）监控、温湿度监控等。l精密空调：根据精密空调供应商提供的通讯协议，实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数；监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态（水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等）等各种工作状态；显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。l泄漏检测：通过采集测漏主机的报警信号监测漏水(油)感应线上任何点的漏水(油)情况和漏水(油)故障情况，以及报警信息处理和报警复位。对于定位测漏主机的监测，还可在画面上精确显示漏水（油）的位置。l温湿度：通过采集温湿度传感器所监测的温度和湿度数据，以直观的画面实时记录和显示机房各区域的温湿度数据及变化曲线，以及越界报警信息处理。l新风机：监测新风机的工作状态以及启停控制和报警信息记录和处理。监控系统保安系统监控包括机房的门禁系统、CCTV图像监控系统及其它防盗系统，可直接融入大楼的保安系统。l门禁系统：通过门禁控制器提供的协议或门禁管制软件监测门的开关状态，刷卡开门的时间、门区及卡号，记录和显示进出门统计资料以及报警信息处理。控制门的开关、门禁系统与CCTV系统联动对进出机房的人员进行自动录像等。l图像监控系统：KH2000-V6.0的图像监控系统超越硬盘录像技术，采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的数据和图像的界面，十分方便。由于KH2000-V6.0将动力环境监控和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。l红外探头监测:通过采集红外探头的报警信号实时监测红外布防状态，当有人入侵，监视系统以直观的画面显示报警信息并作报警通知，采取控制措施如联动摄像机，启动录像等。7.2系统主要设备技术参数要求系统结构要求1、为方便使用，机房环境监控系统应基于TCP/IP，网络功能强大，需要完全实现机房的集中监控。管理人员可通过内网、外网进行监控或管理；使用IE浏览时应无需安装任何软件。2、系统整体设计需采用分布式结构，以提高系统整体工作效率，并为将来的维护和扩展提供便利。3、系统软、硬件均需采用模块化结构，以提高系统稳定性，并为将来的维护和扩展提供便利。4、各子系统之间相对独立；某一子系统出现问题时只需更换相应模块，无需停止系统运行，对其它子系统不产生任何影响。系统性能要求1、监控服务器通过国家3C认证，高稳定性、具备本地数据处理和存储功能，以保证机房监控系统稳定运行，网络出现问题时不受影响。2、系统在设计时应充分考虑将来的系统需采用模块化设计，以方便维护和扩展，并保证某一机房设备出现故障时其它机房不受影响。3、系统需支持RS232、RS485、RS422、TCP/IP、SNMP、OPC、DDE、MODBUS、ASCII、LONKWORKS、BACNET、C-BUS等各种标准化协议和接口，以用于快速方便的将各监控对象集成到系统中。4、系统应具备完善的安全防范措施，对所有操作人员按其工作性质分配不同的权限，并有完善的密码管理功能，有效的保证系统及数据的安全。5、在排除硬件及监控设备本身的故障时，系统的误报率要求小于0.1%。6、系统能够自动检测各监控模块故障、传感器故障以及各智能设备与监控系统之间、各监控子系统之间的通讯是否正常，一旦发现通讯故障(包括系统本身的硬件故障)，系统能在第一时间发出报警信息。系统功能要求1、平台软件：需要全中文界面，必须支持中文Windows系列操作系统，支持MySQL标准数据库。2、支持在同一平台上将动力环境、门禁、视频整体集成，以提高系统可靠性、可管理性、易用性、安全性。3、系统界面：参数实时动态显示，界面完全汉化，支持电子地图；支持树形结构、场地布局，设备照片或图片直接显示屏幕上，场景逼真，鼠标控制，操作简单，可根据现场情况随意定制主界面和各个子系统的界面。SERVER、CLIENT及IE均采用模块结构，当用到何种设备时，才装载此设备所需的模块，未用到的模块不用装载。4、权限管理：系统需支持10级或以上的权限级别，并可根据用户的不同自由组合权限，整体过程支持由用户自定义完成；具有用户操作日志记录功能；具有登录后自动注销功能，注销等待时间可由用户自由设置。5、报警管理：需具备短消息报警、电话报警等多种方式；可根据级别设定报警方式；报警发生时系统界面可自动跟踪；特殊报警可人工屏蔽；报警具有详细的检索查询器及报表生成工具；具有确认过程，可录入处理意见和结果；具有精确定位能力。系统具有单独的报警设备页面，在正常时候，报警设备页面不显示，在报警时候能够展示所有报警的设备，让用户清晰快速发现问题所在。6、联动功能：支持各子系统之间的相互联动，联动内容可自定义，过程无需编程，采用策略组态模式，可根据使用者的需要自由更改逻辑关系。7、在线扩容：系统可在不停止监控系统运行的情况下进行监控对象的增加和监控点的增加，避免出现升级时的监控盲点。8、系统日志：包括用户操作日志、系统运行状态日志、报警日志、值班日志等。所有日志可以根据查询条件即时生成报表，并可打印输出。9、系统所有的数据应可以保存一年以上（不含视频监控图像数据）。10、扩展性：系统支持客户根据未来管理需求升级扩展为DCIM系统平台，提高机房可用性，并提供成熟的DCIM系统界面。11、稳定性：在中国机房产品市场占有率中机房环境监控都排名前三名，并提供原厂盖章的国内第三方专业机构对机房用户的调查报告。12、服务性：网上有具有ICP备案的专门售后服务平台，且有效运行超过一年以上，可网上在线进行故障申报、流程跟踪和专家24小时应答等功能。智能电量仪电压量程10V260V，可通过外加电压互感器和设定电压变比测量较高电压电流、电压精度0.2%电流量程基本量程05A，可通过外加电流互感器和设定电流变比测量较大电流过载能力1.4倍量程输入可正确测量；瞬间（10周波）电流5倍，电压3倍量程不损坏输出数据三相电压Ua、Ub、Uc；三相电流Ia、Ib、Ic；有功功率P、无功功率Q、功率因数PF、频率F、各相有功功率Pa、Pb、Pc；各相无功功率Qa、Qb、Qc；正向有功电度、反向有功电度、正向无功电度、反向无功电度等参数电磁兼容静电放电抗扰度：4级（GB/T17626.2）电快速瞬变脉冲群抗扰度：2级（GB/T17626.4）涌（冲击）抗扰度：4级（GB/T17626.5）安全特性
