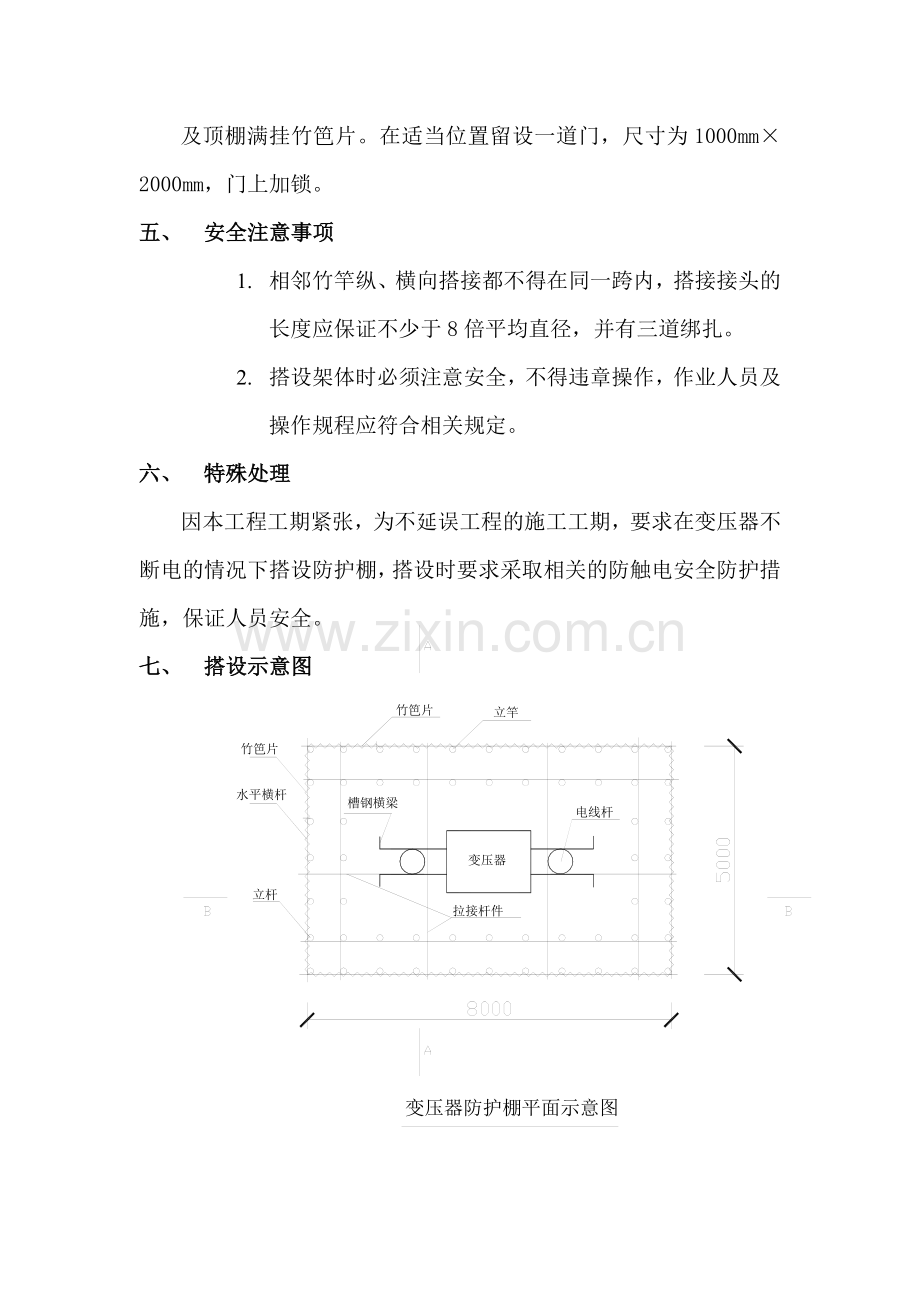

变压器防护棚搭设方案.doc_第2页
第2页 / 共3页
变压器防护棚搭设方案.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、变压器防护棚搭设方案一、 现场情况十二橡树庄园二期L组团施工现场有一台变压器,位于施工现场东北方,一号路旁,为了现场的施工安全,特搭设防护棚。二、 搭设概况现场变压器防护棚采用竹竿架全封闭的搭设方式,竹竿架外侧及顶棚满挂竹笆片。三、 材料要求防护棚采用的立竿、水平杆必须是质量较好的干竹竿,表面不得有大的裂纹,整体观感要有可靠性。竹竿直径要大致相等,不得有过度弯曲的竹竿,小头直径不得小于70mm。绑扎使用的竹篾应是用水竹或慈竹劈成,质地新鲜,坚韧带青,或者用质量合格的塑料编织绳绑扎。竹笆片规格为9001300,不得使用破损的竹笆片。四、 搭设参数及方法防护棚平面占地尺寸为8000mm5000mm

2、,搭设高度以超过变压器电线1500mm为准,现场搭设高度约为11000mm。采用双排竹立杆,双排立竿间距为600mm,立竿间距为600mm,水平杆间距600mm。短向设一个剪刀撑,长向设两个剪刀撑从地面起连续设置。在防护棚中部增加三道纵横水平杆与电线杆绑扎在一起,并加斜撑,加强防护棚的稳定性。防护棚顶部搭设斜撑顶棚,顶棚水平竹竿纵横间距600mm。在架体四角每隔一个步距加一道三角撑杆。架体四周外及顶棚满挂竹笆片。在适当位置留设一道门,尺寸为1000mm2000mm,门上加锁。五、 安全注意事项1. 相邻竹竿纵、横向搭接都不得在同一跨内,搭接接头的长度应保证不少于8倍平均直径,并有三道绑扎。2. 搭设架体时必须注意安全,不得违章操作,作业人员及操作规程应符合相关规定。六、 特殊处理因本工程工期紧张,为不延误工程的施工工期,要求在变压器不断电的情况下搭设防护棚,搭设时要求采取相关的防触电安全防护措施,保证人员安全。七、 搭设示意图 (注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
