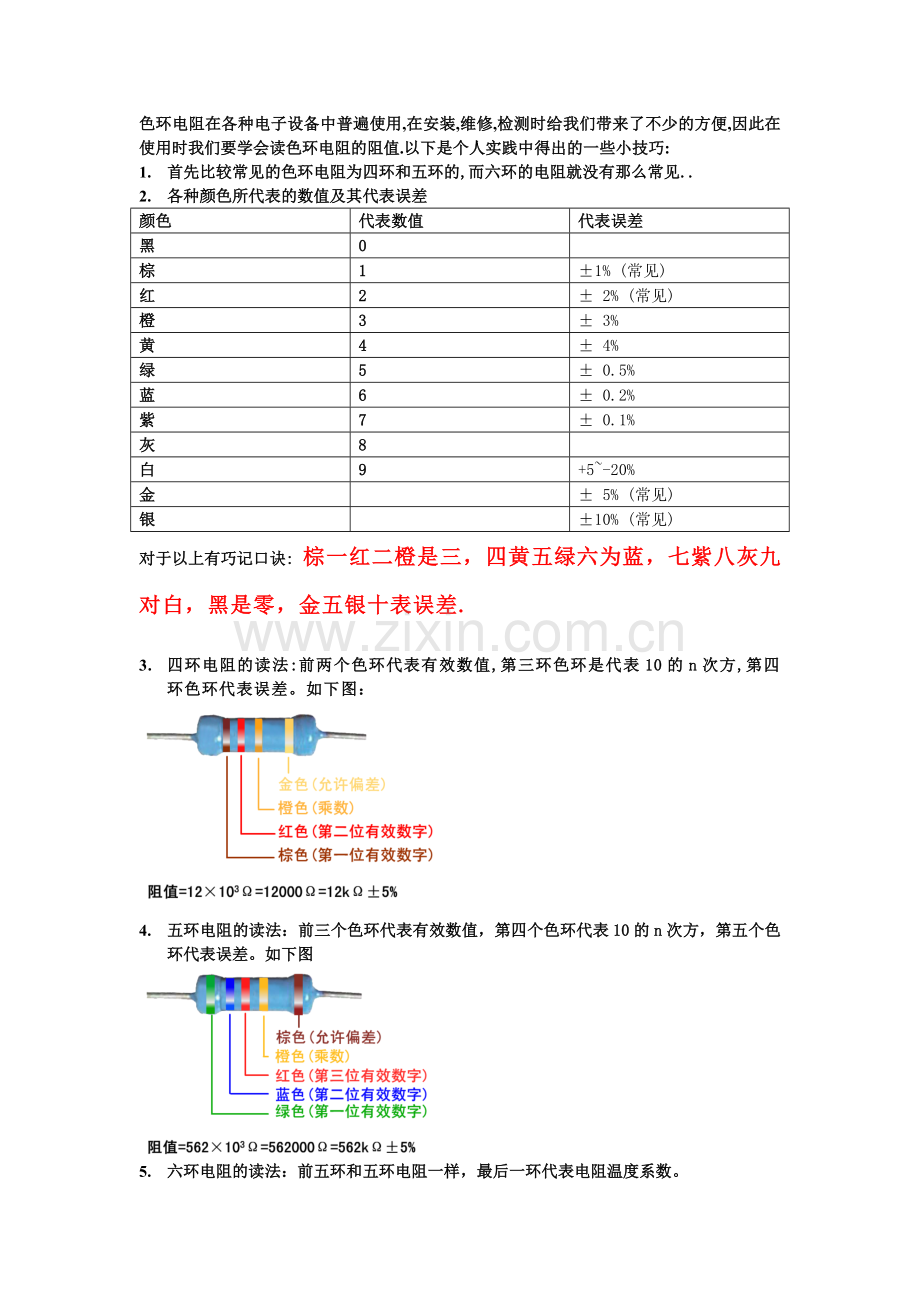

色环电阻在各种电子设备中普遍使用,在安装,维修,检测时给我们带来了不少的方便,因此在使用时我们要学会读色环电阻的阻值.以下是个人实践中得出的一些小技巧:1. 首先比较常见的色环电阻为四环和五环的,而六环的电阻就没有那么常见.2. 各种颜色所代表的数值及其代表误差颜色代表数值代表误差黑0棕11% (常见)红2 2% (常见)橙3 3%黄4 4%绿5 0.5%蓝6 0.2%紫7 0.1%灰8白9+5-20%金 5% (常见)银10% (常见)对于以上有巧记口诀: 棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差.3. 四环电阻的读法:前两个色环代表有效数值,第三环色环是代表10的n次方,第四环色环代表误差。如下图：4. 五环电阻的读法：前三个色环代表有效数值，第四个色环代表10的n次方，第五个色环代表误差。如下图5. 六环电阻的读法：前五环和五环电阻一样，最后一环代表电阻温度系数。6. 这样我们会遇到这样问题：色环电阻可以从两头读数，要从哪头读起才是正确的呢？以下是个人通过找误差环来确定色环顺序的小技巧，高手勿喷。（1） 找误差环，从而确定色环的读取顺序。经常用到的有金，银，棕，红，特别是金，银，几乎不用来做第一环。如果我们见到色环电阻上面有金，银环，基本上可以将它确定为最后一环。（2） 从色环的间隔找出误差环。我们会遇到一些比较头痛的情况就是棕色和红色的，既是代表有效数值又是代表误差的色环。当棕色或红色都在两头出现，就比较难读，我们可以从色环的间隔找出误差环。如：四环电阻的误差环与第三环的间隔会比第一环与第二环的间隔大。五环电阻的误差环与第四环的间隔会比第一环与第二环的间隔大。如图 Ps：很多时候色环电阻的色环印刷的不是很好，很难看出间隔的大小，除非你的眼睛是尺子。这时候就用只能拿万用表来测了（所以我说以上那些学来干什么= =！，干脆直接拿万用表测算了）ps：焊接在电路板上的电阻由于可能与其他的电阻等元器件并联，导致万用表读出的阻值会不准确，如果你不想焊下来测量，借助色环可以比较方便的确定阻值。能学多少学多少。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
