UG三维图怎么转CAD二维图(有图).doc

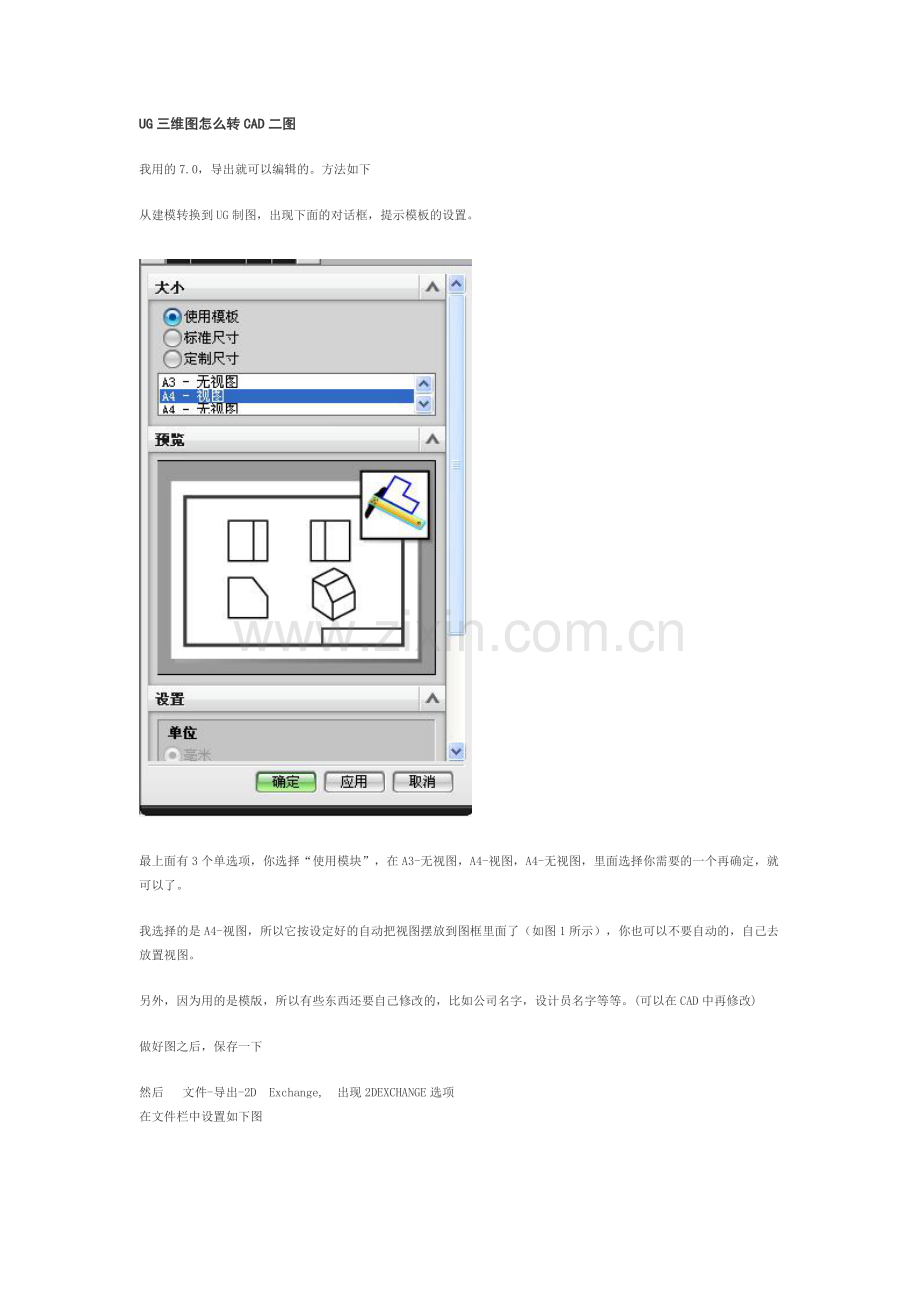

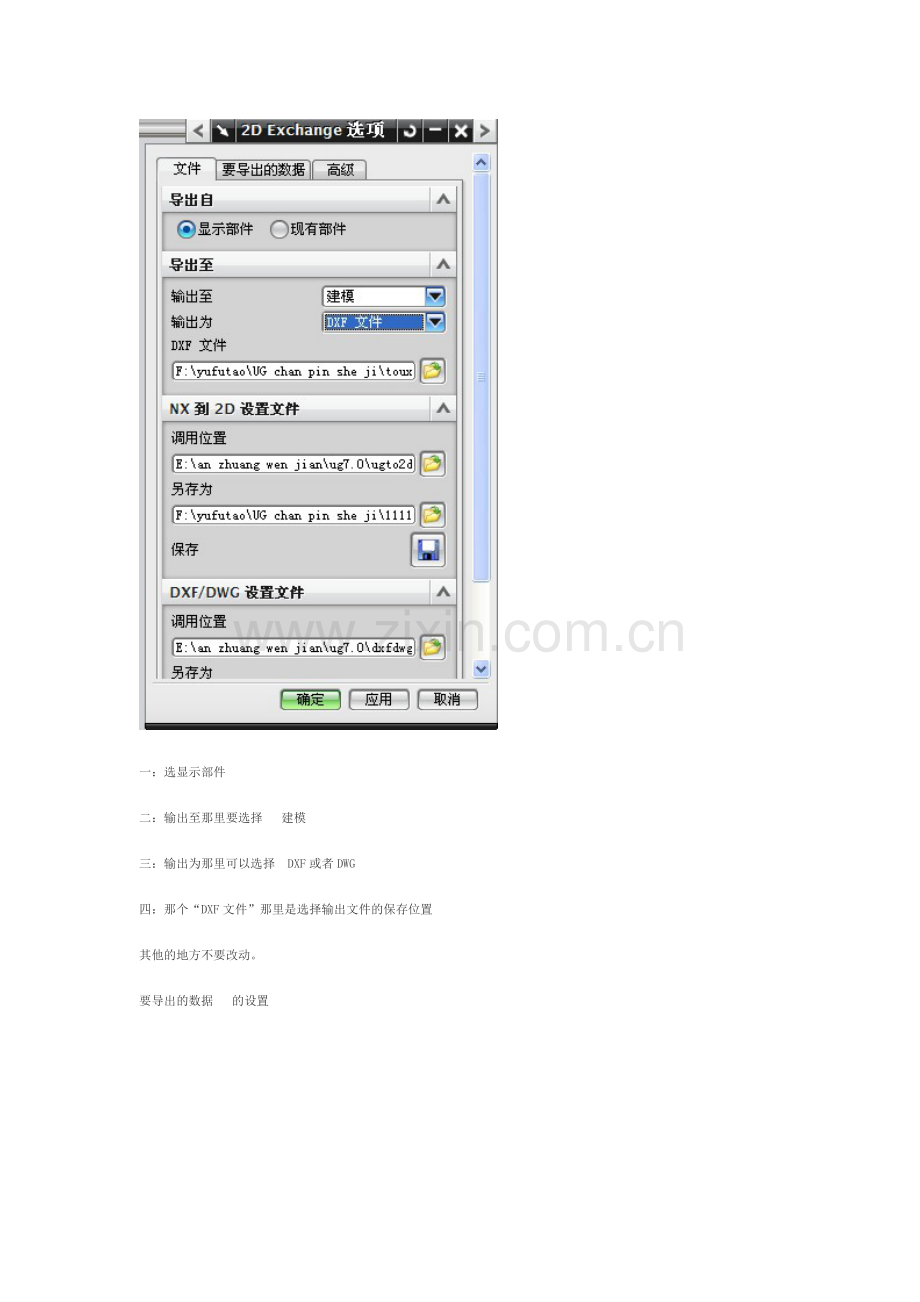

UG三维图怎么转CAD二图 我用的7.0，导出就可以编辑的。方法如下从建模转换到UG制图，出现下面的对话框，提示模板的设置。最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。(可以在CAD中再修改)做好图之后，保存一下然后 文件-导出-2DExchange,出现2DEXCHANGE选项在文件栏中设置如下图一：选显示部件二：输出至那里要选择 建模三：输出为那里可以选择DXF或者DWG四：那个“DXF文件”那里是选择输出文件的保存位置其他的地方不要改动。要导出的数据 的设置在要导出的数据栏中点选“图纸”，然后在下拉栏中选择“当前图纸”（只有一张图纸的话），“确定”按钮 等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等下图就是在CAD中打开的效果，可以编辑 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
