折弯工作吨位

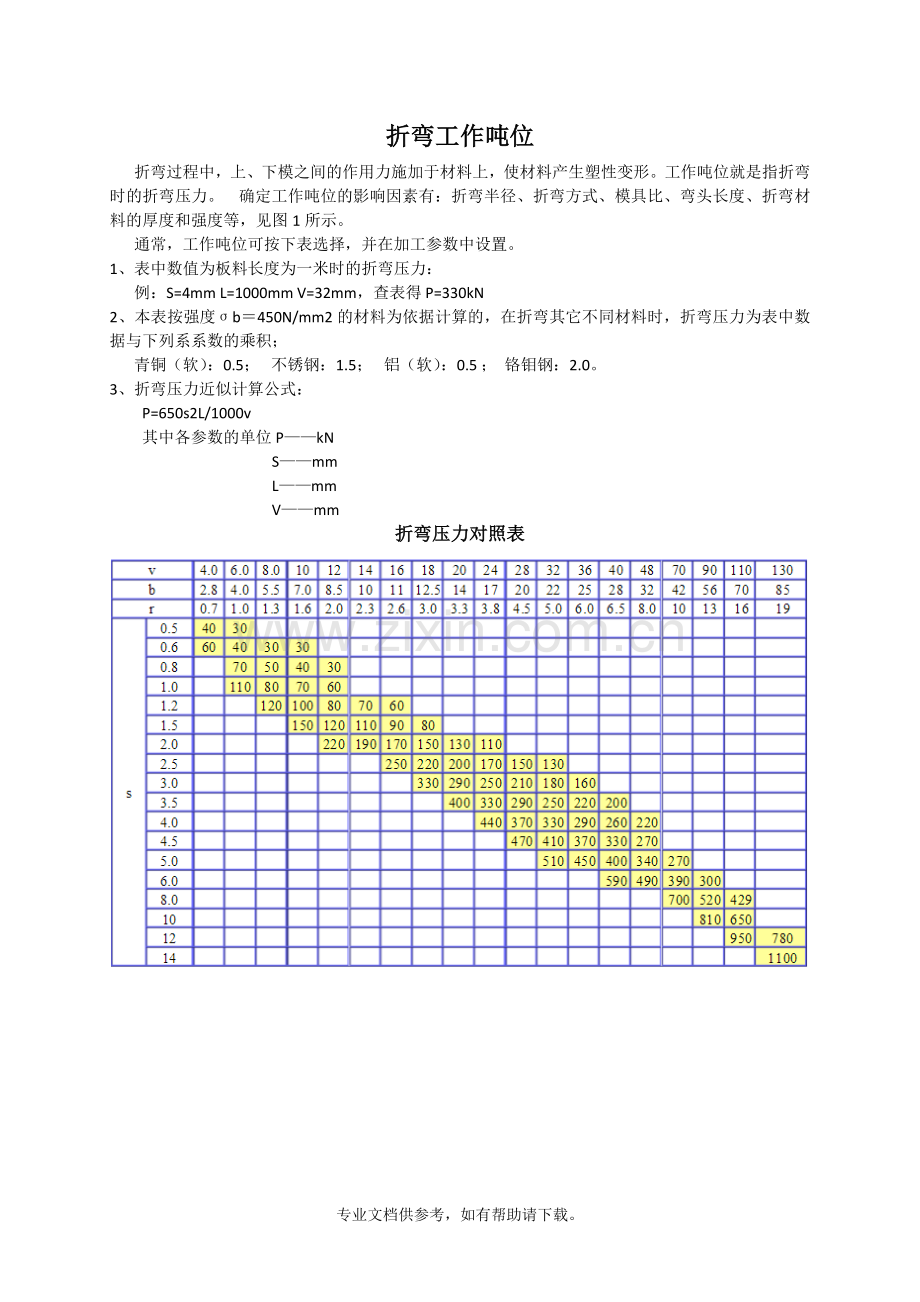

折弯过程中，上、下模之间的作用力施加于材料上，使材料产生塑性变形。工作吨位就是指折弯时的折弯压力。    确定工作吨位的影响因素有：折弯半径、折弯方式、模具比、弯头长度、折弯材料的厚度和强度等，见图1所示。
通常，工作吨位可按下表选择，并在加工参数中设置。
1、表中数值为板料长度为一米时的折弯压力：
例：S=4mm L=1000mm V=32mm，查表得 P=330kN
2、本表按强度σb＝450N/mm2的材料为依据计算的，在折弯其它不同材料时，折弯压力为表中数据与下列系系数的乘积；
青铜（软）：0.5；   不锈钢：1.5；   铝（软）：0.5 ；  铬钼钢：2.0。
3、折弯压力近似计算公式：
P=650s2L/1000v
其中各参数的单位 P——kN
S——mm
L——mm
V——mm
折弯压力对照表

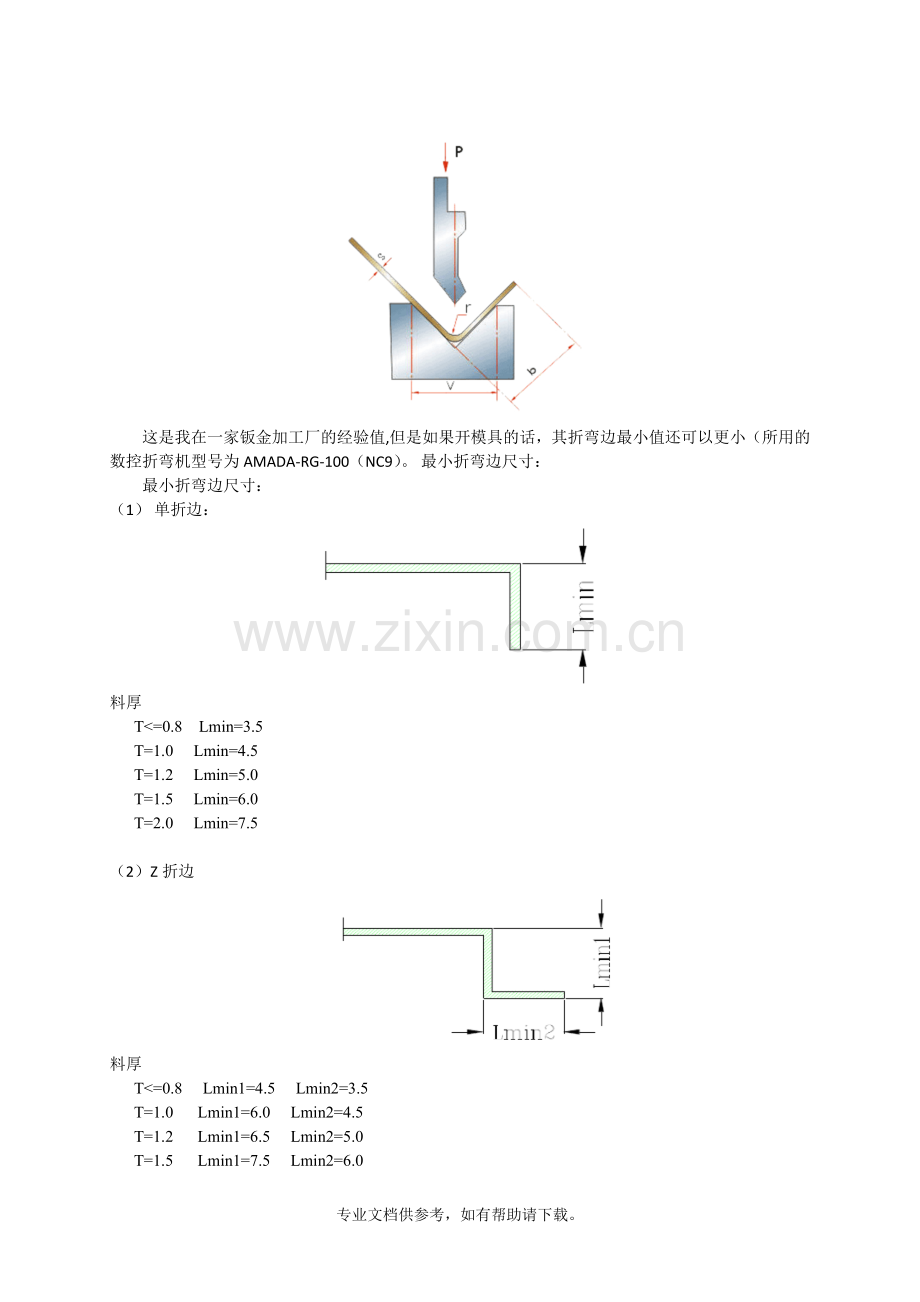

这是我在一家钣金加工厂的经验值,但是如果开模具的话，其折弯边最小值还可以更小（所用的数控折弯机型号为AMADA-RG-100（NC9）。 最小折弯边尺寸：
最小折弯边尺寸：
（1） 单折边：

料厚
T<=0.8    Lmin=3.5
T=1.0     Lmin=4.5
T=1.2     Lmin=5.0
T=1.5     Lmin=6.0
T=2.0     Lmin=7.5

（2）Z折边

料厚
T<=0.8     Lmin1=4.5     Lmin2=3.5
T=1.0      Lmin1=6.0     Lmin2=4.5
T=1.2      Lmin1=6.5     Lmin2=5.0
T=1.5      Lmin1=7.5     Lmin2=6.0
T=2.0      Lmin1=10.0    Lmin2=7.5

当折弯边太小时的一种处理方法！

液压折弯机有关知识
1、工件和吨位
第一个值得考虑的重要事项是您要生产的零件，要点是购买一台能够完成加工任务而工作台最短、吨数最小的机器。
仔细考虑材料牌号以及最大加工厚度和长度。如果大部分工作是厚度16 gauge、最大长度10英尺的低碳钢，那么自由弯曲力不必大于50吨。不过，若是从事大量的有底凹模成形，也许应该考虑一台150吨位的机床。
假定最厚的材料是1/4英寸，10英尺自由弯曲需要165吨，而有底凹模弯曲（校正弯曲）至少需要600吨。如果大部分工件是5英尺或更短一些，吨数差不多减半，从而大大降低购置成本。零件长度对确定新机器的规格是相当重要的。
2、挠变
在相同的载荷下，10英尺机工作台和滑块出现的挠变是5英尺机的4倍。这就是说，较短的机器需要较少的垫片调整，就能生产出合格的零件。减少垫片调整又缩短了准备时间。材料牌号也是一个关键因素。与低碳钢相比，不锈钢需要的载荷通常增加50%左右，而大多数牌号的软铝减少50%左右。您随时可以从折弯机厂商那里得到机器的吨数表，该表显示在不同厚度、不同材料下每英尺长度所需要的吨数估算。
3、零件的弯曲半径
采用自由弯曲时，弯曲半径为凹模开口距的0.156倍。 在自由弯曲过程中，凹模开口距应是金属材料厚度的8倍。例如，使用1/2英寸的开口距成形16 gauge低碳钢时，零件的弯曲半径约0.078英寸。若弯曲半径差不多小到材料厚度，须进行有底凹模成形。不过，有底凹模成形所需的压力比自由弯曲大4倍左右。
如果弯曲半径小于材料厚度，须采用前端圆角半径小于材料厚度的凸模，并求助于压印弯曲法。这样，就需要10倍于自由弯曲的压力。
就自由弯曲而言，凸模和凹模按85°或小于85°加工（小点儿为好）。采用这组模具时，注意凸模与凹模在冲程底端的空隙，以及足以补偿回弹而使材料保持90°左右的过度弯曲。
通常，自由弯曲模在新折弯机上产生的回弹角≤2°，弯曲半径等于凹模开口距的0.156 倍。
对于有底凹模弯曲，模具角度一般为86 ~ 90°。在行程的底端，凸凹模之间应有一个略大于材料厚度的间隙。成形角度得以改善，因为有底凹模弯曲的吨数较大（约为自由弯曲的4倍），减小了弯曲半径范围内通常引起回弹的应力。
压印弯曲与有底凹模弯曲相同，只不过把凸模的前端加工成了需要的弯曲半径，而且冲程底端的凸凹模间隙小于材料厚度。由于施加足够的压力（大约是自由弯曲的10倍）迫使凸模前端接触材料，基本上避免了回弹。
为了选择最低的吨数规格，最好为大于材料厚度的弯曲半径作打算，并尽可能地采用自由弯曲法。弯曲半径较大时，常常不影响成件的质量及其今后的使用。
