脱硫塔玻璃鳞片防腐维修方案.doc

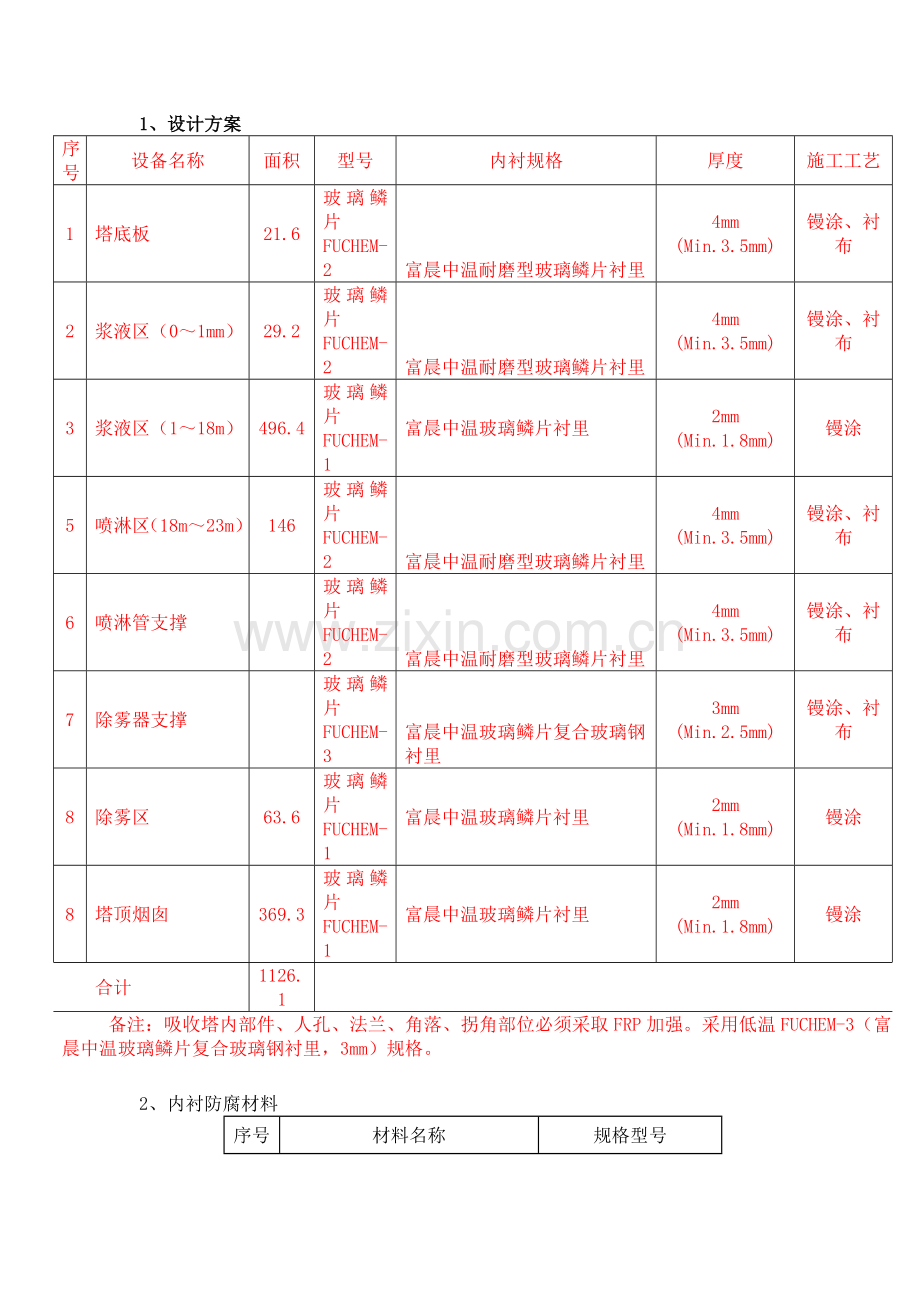

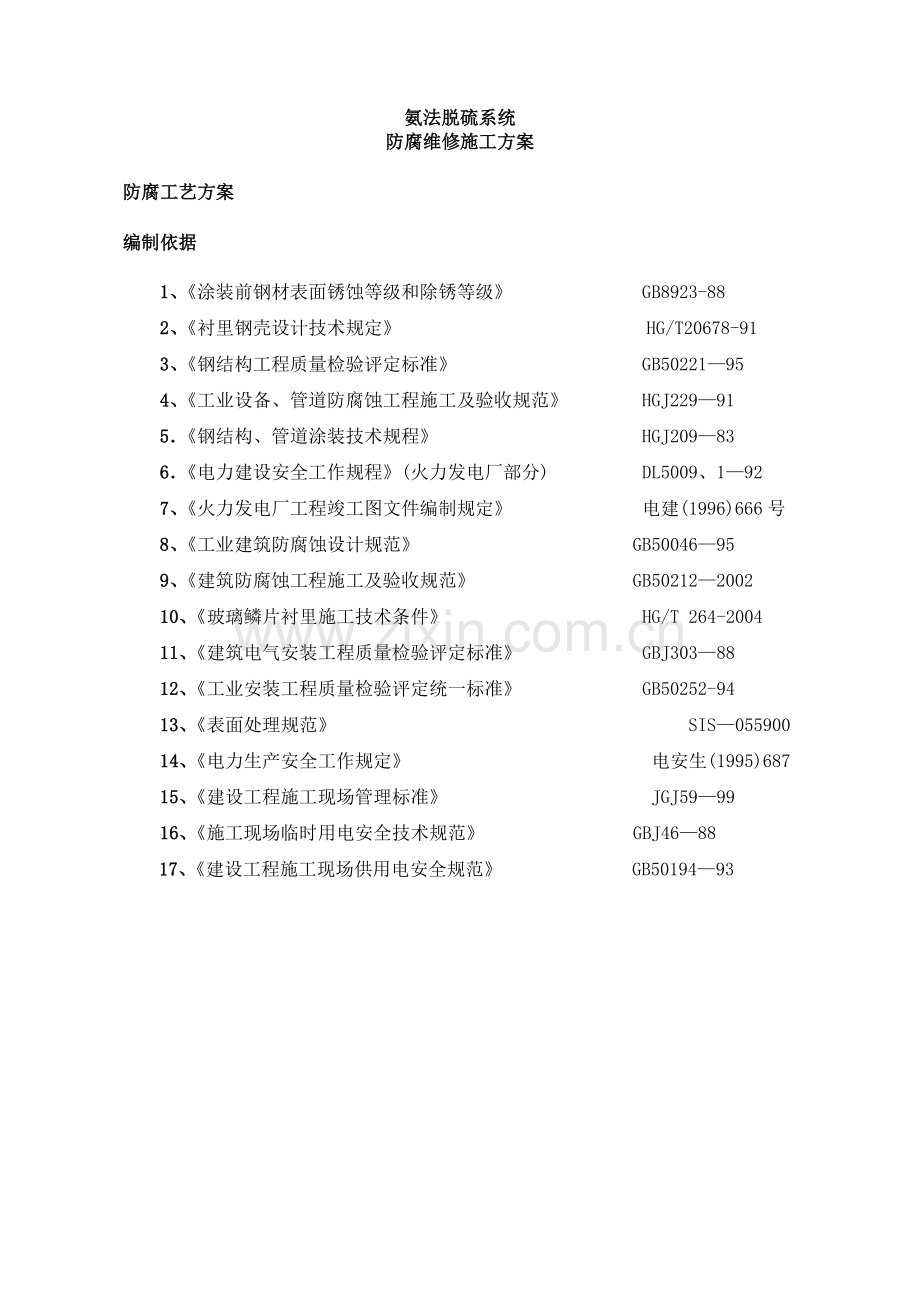

氨法脱硫系统防腐维修施工方案防腐工艺方案编制依据1、涂装前钢材表面锈蚀等级和除锈等级 GB8923-882、衬里钢壳设计技术规定 HG/T20678-913、钢结构工程质量检验评定标准 GB50221954、工业设备、管道防腐蚀工程施工及验收规范 HGJ229915钢结构、管道涂装技术规程 HGJ209836电力建设安全工作规程(火力发电厂部分) DL5009、1927、火力发电厂工程竣工图文件编制规定 电建(1996)666号8、工业建筑防腐蚀设计规范 GB50046959、建筑防腐蚀工程施工及验收规范 GB50212200210、玻璃鳞片衬里施工技术条件 HG/T 264-200411、建筑电气安装工程质量检验评定标准 GBJ3038812、工业安装工程质量检验评定统一标准 GB50252-9413、表面处理规范 SIS05590014、电力生产安全工作规定 电安生(1995)68715、建设工程施工现场管理标准 JGJ599916、施工现场临时用电安全技术规范 GBJ468817、建设工程施工现场供用电安全规范 GB50194931、设计方案序号设备名称面积型号内衬规格厚度施工工艺1塔底板21.6玻璃鳞片 FUCHEM-2富晨中温耐磨型玻璃鳞片衬里4mm (Min.3.5mm)镘涂、衬布2浆液区（01mm）29.2玻璃鳞片 FUCHEM-2富晨中温耐磨型玻璃鳞片衬里4mm (Min.3.5mm)镘涂、衬布3浆液区（118m）496.4玻璃鳞片 FUCHEM-1富晨中温玻璃鳞片衬里2mm (Min.1.8mm)镘涂5喷淋区（18m23m）146玻璃鳞片 FUCHEM-2富晨中温耐磨型玻璃鳞片衬里4mm (Min.3.5mm)镘涂、衬布6喷淋管支撑玻璃鳞片 FUCHEM-2富晨中温耐磨型玻璃鳞片衬里4mm (Min.3.5mm)镘涂、衬布7除雾器支撑玻璃鳞片 FUCHEM-3富晨中温玻璃鳞片复合玻璃钢衬里3mm (Min.2.5mm)镘涂、衬布8除雾区63.6玻璃鳞片 FUCHEM-1富晨中温玻璃鳞片衬里2mm (Min.1.8mm)镘涂8塔顶烟囱369.3玻璃鳞片 FUCHEM-1富晨中温玻璃鳞片衬里2mm (Min.1.8mm)镘涂合计1126.1 备注：吸收塔内部件、人孔、法兰、角落、拐角部位必须采取FRP加强。采用低温FUCHEM-3（富晨中温玻璃鳞片复合玻璃钢衬里，3mm）规格。2、 内衬防腐材料序号材料名称规格型号1中温玻璃鳞片胶泥VEGF-22中温底漆VEGF23中温面漆VEGF24中温耐磨鳞片胶泥VEGF25中温乙烯基酯树脂VEGF25玻璃纤维布短切毡#300g/m26玻璃纤维布04无碱玻纤布7固化剂过氧化甲乙酮8苯乙烯无水3、鳞片胶泥典型性能项目单位FUCHEM-1FUCHEM-2FUCHEM-3富晨中温玻璃鳞片衬里富晨中温耐磨型玻璃鳞片衬里富晨中温玻璃鳞片复合玻璃钢衬里密度Kg/L1.421.4硬度Barcol505050玻璃化温度Tg130130130热膨胀系数L/1.2510-51.2510-51.2510-5拉伸强度Mpa353540弯曲强度Mpa555555柔韧性GB 1731-792mm2mm12.0(与钢板)水蒸气扩散速率g/hr cm25度Barcol硬度40树脂耐热性(Tg)130硬化收缩率12.0Mpa 碳钢基材2.5Mpa砼基材（受破坏）操作指南：操作周围温度5以上操作周围湿度85以下指触表干时间2小时配套固化剂比例1.52（重量比）包装及贮存条件：50KG塑料容器装，保存期为6个月（25），保管于阴暗处，避免阳光直射，且远离火源。合格证专业文档供参考，如有帮助请下载。
