西门子Siemens-840D参数详解.doc

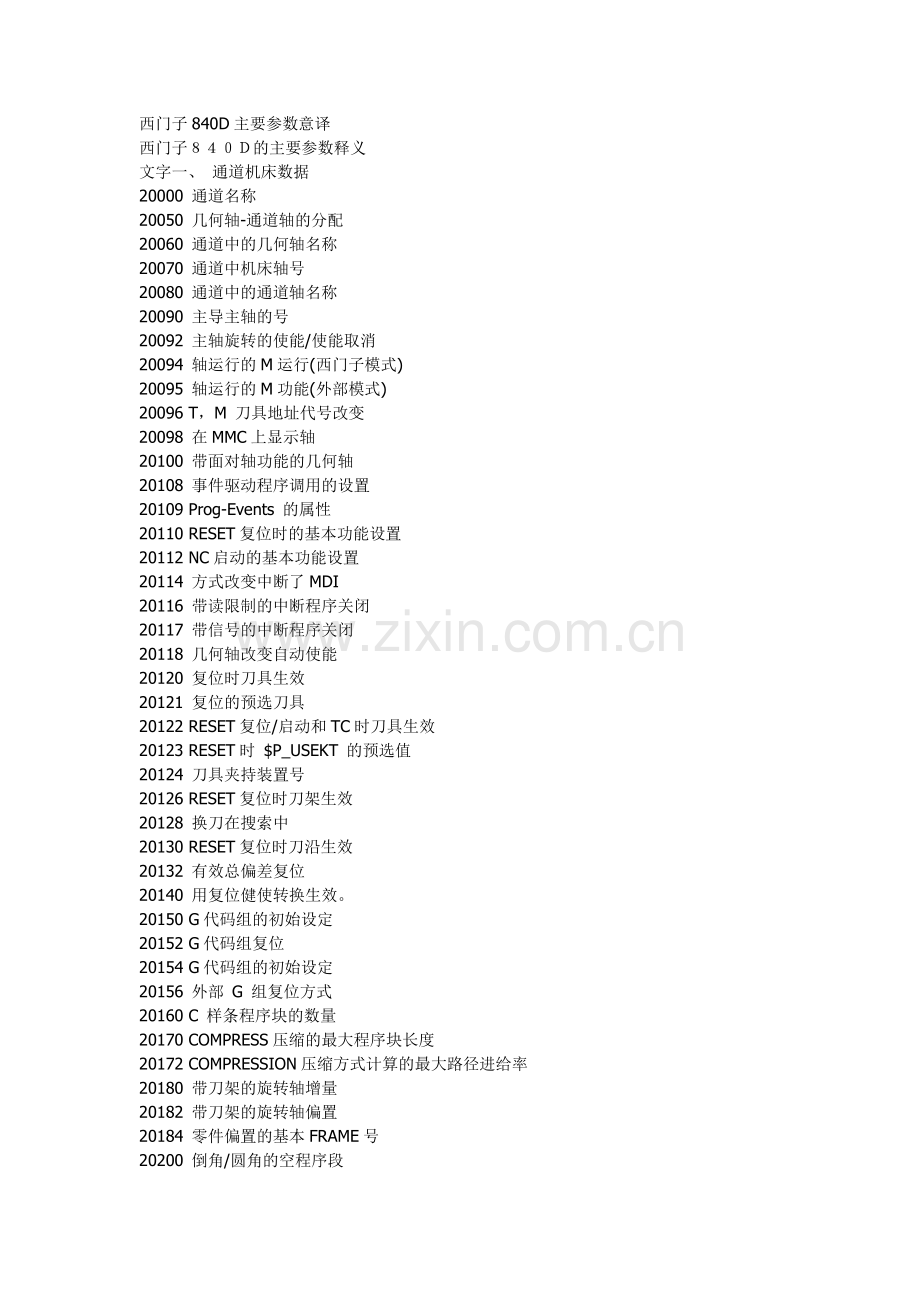

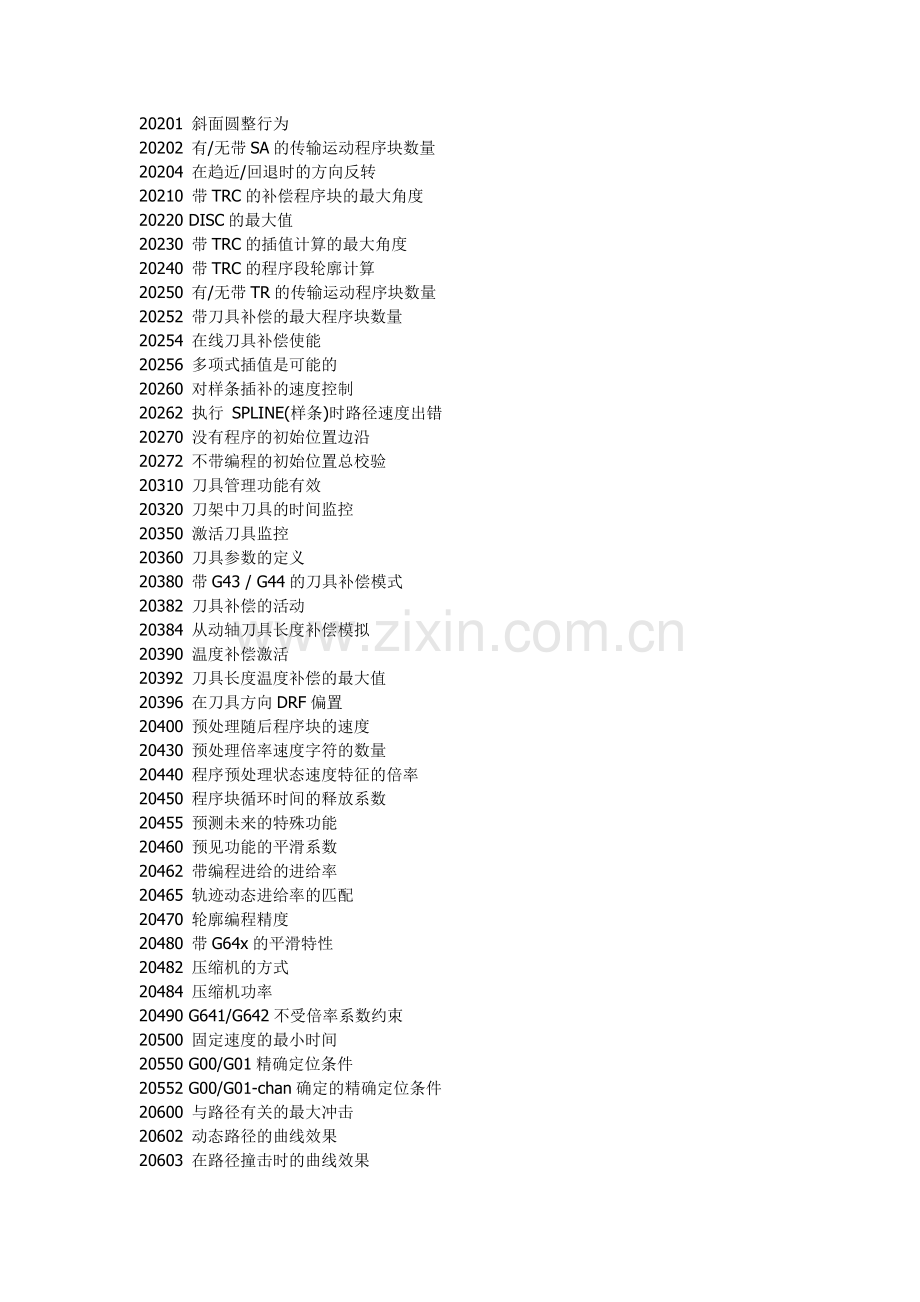

西门子840D主要参数意译西门子的主要参数释义文字一、 通道机床数据20000 通道名称20050 几何轴-通道轴的分配20060 通道中的几何轴名称20070 通道中机床轴号20080 通道中的通道轴名称20090 主导主轴的号20092 主轴旋转的使能/使能取消20094 轴运行的M运行(西门子模式)20095 轴运行的M功能(外部模式)20096 T，M 刀具地址代号改变20098 在MMC上显示轴20100 带面对轴功能的几何轴20108 事件驱动程序调用的设置20109 Prog-Events 的属性20110 RESET复位时的基本功能设置20112 NC启动的基本功能设置20114 方式改变中断了MDI20116 带读限制的中断程序关闭20117 带信号的中断程序关闭20118 几何轴改变自动使能20120 复位时刀具生效20121 复位的预选刀具20122 RESET复位/启动和TC时刀具生效20123 RESET时 $P_USEKT 的预选值20124 刀具夹持装置号20126 RESET复位时刀架生效20128 换刀在搜索中20130 RESET复位时刀沿生效20132 有效总偏差复位20140 用复位健使转换生效。20150 G代码组的初始设定20152 G代码组复位20154 G代码组的初始设定20156 外部 G 组复位方式20160 C 样条程序块的数量20170 COMPRESS压缩的最大程序块长度20172 COMPRESSION压缩方式计算的最大路径进给率20180 带刀架的旋转轴增量20182 带刀架的旋转轴偏置20184 零件偏置的基本FRAME号20200 倒角/圆角的空程序段20201 斜面圆整行为20202 有/无带SA的传输运动程序块数量20204 在趋近/回退时的方向反转20210 带TRC的补偿程序块的最大角度20220 DISC的最大值20230 带TRC的插值计算的最大角度20240 带TRC的程序段轮廓计算20250 有/无带TR的传输运动程序块数量20252 带刀具补偿的最大程序块数量20254 在线刀具补偿使能20256 多项式插值是可能的20260 对样条插补的速度控制20262 执行 SPLINE(样条)时路径速度出错20270 没有程序的初始位置边沿20272 不带编程的初始位置总校验20310 刀具管理功能有效20320 刀架中刀具的时间监控20350 激活刀具监控20360 刀具参数的定义20380 带G43 / G44的刀具补偿模式20382 刀具补偿的活动20384 从动轴刀具长度补偿模拟20390 温度补偿激活20392 刀具长度温度补偿的最大值20396 在刀具方向DRF偏置20400 预处理随后程序块的速度20430 预处理倍率速度字符的数量20440 程序预处理状态速度特征的倍率20450 程序块循环时间的释放系数20455 预测未来的特殊功能20460 预见功能的平滑系数20462 带编程进给的进给率20465 轨迹动态进给率的匹配20470 轮廓编程精度20480 带G64x的平滑特性20482 压缩机的方式20484 压缩机功率20490 G641/G642不受倍率系数约束20500 固定速度的最小时间20550 G00/G01精确定位条件20552 G00/G01-chan确定的精确定位条件20600 与路径有关的最大冲击20602 动态路径的曲线效果20603 在路径撞击时的曲线效果20610 覆盖的反加速度20620 几何轴手轮增量的限定20621 轴手轮增量的限定20622 路径速度覆盖20623 定向速度倍率20624 PLC停止手轮进给20650 加工螺纹时轴的加速特性20660 快升角度的检测方式(螺纹)20700 没有参考点NC启动被禁止20730 G0插补模式20732 G00插补20734 语言功能光标20750 带G96的G0逻辑20800 子程序结束/停止信号到PLC20850 在SPOS/SPOA时输出M19给PLC20900 随动轴的带跳动的曲线平台20905 曲线平台默认存储器类型21000 圆末端点的监控系数21010 圆末端点的监控系数21015 渐开线终点监控系数21016 自动限制无效21020 工作区限制的刀具半径21050 轮廓-通道-监控公差21060 轮廓通道监控响应21070 轮廓错误的模拟量输出21080 用于 3D TR 路径刀具方向的最小角度21082 带倾斜角0(3的一般/T方向最小角度21084 一般/路径最小角度(3D 端面切削)21090 空间定位程序的最大导引角21092 空间方向定位的最大倾斜角21100 方位编程的角度定义21102 通过G代码定义定位轴21104 定向插补的G代码21106 与笛卡尔的 jog 方式相应的系统21108 大的循环插补方式，pole po21110 带自动FRAME定义的系统21120 ORI轴定义为参考轴21130 ORI轴定义为参考轴21150 约定的定向轴快速移动21155 约定的定向轴速度21160 约定的几何轴快速移动21165 约定的几何轴速度21170 定向轴加速度21180 原始轴软件极限的检查21186 零偏TOCARR圆轴的偏置21190 刀具方向上的修正模式21194 刀具方向上的在线修改速度21196 刀具方向上的在线修改加速度21200 快速返回的移动距离21202 带镜像的快速返回21204 急速返回时的停止特性21210 用于中断的NCK输入字节21220 NCK I/O 几个进给速度/段21230 几个进给/程序块内存响应21240 受保护的同步活动21300 同步主轴定义，机床轴号21310 同步耦合类型主轴21320 同步主轴的程序块过渡21330 同步主轴特性中断21340 同步主轴参数写保护21380 延迟时间ESR-Axes21381 IPO控制的ESR-Time中断21400 数字化软件包的版本21420 测头的轴分配21422 Z方向的初始应力21424 测头的分辨率21430 最小偏向21432 典型偏斜值21434 急停的偏向121436 急停的偏向221440 数字化测量时的到位误差范围21450 数字化测量时的快速运行21460 数字化时的最大加速度21462 定位时的最大加速度21464 采样时的最大加速度21470 手动方式P系数21472 P系数浏览21474 扫描的时间常数21476 刀具传送到刀夹的矢量 FM21500 磨削轴的垂直偏置21501 磨削轴的水平偏置21502 调节轴的垂直偏置21504 工作刃的垂直偏置21506 工作刀头的水平偏置21508 Q1的垂直分量21510 Q1的水平分量21512 Q2的垂直分量21514 Q2的水平分量21516 工作刃导角21518 工作刃的高端接触限制21520 工作刃接触低限21522 磨削主轴的定义21524 控制主轴的定义21526 G0的特殊逻辑22000 辅助功能组22010 辅助功能的类型22020 辅助功能扩展22030 辅助功能值22035 输出说明22040 预先定义的辅助功能组22050 预先定义的辅助功能方式22060 预先定义的辅助功能扩展22070 预先定义的辅助功能值22080 输出说明22100 带辅助功能的程序段转变22110 H辅助功能类型是整数22200 M功能的输出时间22210 S功能的输出时间22220 T功能的输出时间22230 H功能的输出时间22240 F功能的输出时间22250 D功能的输出时间22252 DL功能的输出时间22254 附加的 M 功能到停止一个程序22256 对于有条件的 st 附加的 M 功能22260 E功能的输出时间22300 程序块搜索后的辅助功能输出22400 通过复位使S功能生效22410 RESET(复位)使F功能生效22420 FGROUP 指令缺省值设置22500 PLC G功能22510 到PLC的G代码22512 外部NC语言的G代码发送22515 G组到PLC的模式22530 刀架改变时的M代码22532 几何轴改变时的M代码22534 变换改变时的M代码22550 带T或M功能的 新刀具补偿22560 换刀的M功能22562 刀具交换过程出错22600 程序段搜索后的速度522601 程序段搜索后的速度系数522620 基本功能设置在特殊启动22621 释放 $MC_START_MODE_MASK_PRT22622 允许通过PLC启动零件程序22700 TRACE_STARTTRACE_EVENT 轨迹文件记录22702 启动轨迹文件记录的条件22704 停止轨迹文件记录的条件22706 CommandSequenzStep 停止跟踪文件记录22708 选择轨迹文件的内容22710 指定的轨迹数据22712 指定的跟踪数据的索引中22714 设定跟踪文件22800 简化轨迹输出激活22900 Strokecheck 方向(内部/外部)22910 比例系数的输入灵敏度22914 轴比例系数( G51 )激活22920 固定进给率 F1 - F9 激活22930 分配平行通道轴到几何轴24000 G58和G9 FRAME区域24002 通道基础FRAME复位后激活24004 上电后复位通道基础FRAME24006 系统FRAME复位后激活24007 Reset复位后清除系统frame24008 上电后复位通道基础FRAME24010 编程FRAME的复位方式24020 FRAME抑制位置24030 ACS协调系统的调节24040 有效Frame的适配24050 保存和激活数据frame24100 通道中的转换124110 转换1 的轴分配24120 几何/通道轴分配，转换124130 带第一转换的刀具处理24200 通道中的转换224210 转换2 的轴分配24220 几何/通道轴分配，转换224230 带第二转换的刀具处理24300 通道中的转换324310 转换3 的轴分配24320 几何/通道轴分配，转换324330 带第三转换的刀具处理24400 通道中的转换424410 转换4 的轴分配24420 几何/通道轴分配，转换424426 带第四转换的刀具处理24430 通道中的转换524432 转换5 的轴分配24434 几何/通道轴分配，转换524436 带第五转换的刀具处理24440 通道中的转换624442 转换6 的轴分配24444 几何/通道轴分配，转换624446 带第六转换的刀具处理24450 通道中的转换724452 转换7 的轴分配24454 几何/通道轴分配，转换724456 带第七转换的刀具处理24460 通道中的转换824462 转换8 的轴分配24464 几何/通道轴分配，转换824466 带第八转换的刀具处理24500 五轴转换1的偏置矢量24510 旋转轴1/2的位置偏置24520 旋转轴 1/2的符号24530 五轴转换1的极点范围24540 POL-插补的结束角范围24550 底部刀具矢量24558 运动学平台偏置的矢量24560 运动偏置矢量24562 摆动直线轴的变换124564 下垂头的角度24566 虚拟方向轴24570 第一旋转轴方向24572 第二旋转轴方向24574 刀具基本方向24580 定向矢量的方向24585 ORI/通道轴分配转换124590 零偏Trafo圆轴的偏置24600 五轴转换2的偏置矢量24610 旋转轴1/2的位置偏置24620 旋转轴 1/2的符号24630 五轴转换2的极点范围24640 POL-插补的结束角范围24650 底部刀具矢量24658 运动学平台偏置的矢量24660 运动偏置矢量24662 摆动直线轴的变换224664 下垂头的角度24666 虚拟方向轴24670 第一旋转轴方向24672 第二旋转轴方向24674 刀具基本方向24680 定向矢量的方向24685 ORI/通道轴分配转换124690 零偏Trafo圆轴的偏置24700 倾斜轴1的角度24710 底部刀具矢量24720 速度留量24721 反加速度24750 倾斜轴2的角度24760 底部刀具矢量24770 速度留量24771 反加速度24800 旋转轴偏置 TRACYL 124805 圆轴转换TRACYL 124810 旋转轴符号24820 底部刀具矢量24850 旋转轴偏置TRACYL 224855 圆轴转换TRACYL 224860 旋转轴符号24870 底部刀具矢量24900 旋转轴偏置TRANSMIT 124905 圆轴转换TRANSMIT 124910 旋转轴符号24911 工作区前后极的限制，2TRANSM24920 底部刀具矢量24950 旋转轴偏置TRANSMIT 224955 圆轴转换TRANSMIT 224960 旋转轴符号24961 工作区前后极的限制，2TRANSM24970 底部刀具矢量24995 转换连接24996 转换连接26000 冲击动作控制的硬件分配输入字节26002 编译启动方式26004 快速输入位的屏蔽26006 快速输出位的屏蔽26008 M功能的定义26010 冲击和多孔冲轴的定义26012 激活冲/步冲功能26014 激活自动路径分段26016 单独轴的特性26018 G603冲孔/步冲的延迟时间26020 冲加工信号不稳报警27100 带绝对值参数的语句显示27200 MMC信息(无物理单元)27201 MMC状态信息(无物理单元)27202 MMC信息(定位)27203 MMC状态信息(定位)27204 MMC信息(速度)27205 MMC状态信息(速度)27206 MMC信息(切削速度)27207 MMC状态信息(切削速度)27208 MMC信息(伺服)27209 MMC状态信息(伺服)27800 通道中的工艺方式27860 激活程序执行时间测量27880 激活工件计数器27882 M代码零件计算由用户定义27900 % IPO 缓冲器到使能记录文件28000 REORG(DRAM)内存空间28010 带REORG(重组)LUD的模块(DRAM)28020 LUD的数量(DRAM)28030 局部用户变量数量28040 LUD(DRAM)内存大小28050 R参数的数量(SRAM)28060 IPO缓冲区的程序块(DRAM)28070 用于准备程序块的程序块(DRAM)28080 可设坐标FRAME数量(SRAM)28081 基本FRAME数量(SRAM)28082 系统FRAME (SRAM)28085 分配刀偏单位通道(SRAM)28090 CC(DRAM)的程序块元素28100 CC(DRAM)的程序块内存的大小28105 汇编循环堆栈存储器(kB)应用(DRAM)28150 写PLC变量单元(DRAM)28160 写NCU联接变量元素(DRAM)28180 轨迹数据缓冲器大小(DRAM)28200 特定通道保护范围(SRAM)28210 同步有效的保护范围(DRAM)28212 有效保护区域的元素28250 同步移动单元(DRAM)28252 FCTDEF-元素数量(DRAM)28254 同步运动参数数量，S/DRAM28255 $AC_PARAM 存储在 SRAM。28256 同步动作标记位号(S/DRAM)28257 AC_MARKER 存储在 SRAM。28258 同步有效计时器数量(DRAM)28260 同步动作FIFO变量数量28262 R参数号以FIFO变量启动28264 FIFO长度变量 AC_FIFO1 to $AC_FIFO28266 FIFO处理的方式28274 保留 (S/DRAM)28276 保留 (S/DRAM)28300 用户纪录有效28301 OEM 事件类型 ETP 的数量28302 标准事件类型数量ETP28400 用绝对值激活的程序段显示28402 上载缓冲器的设置28500 准备任务(DRAM)的堆栈大小28520 每段中轴多项式的最大号28530 存储单元通道速度限制数量28540 存储单元显示数量28550 内部块的可用内存29000 选项数据二、 轴机床数据30100 设定：驱动类型30110 设定：驱动号/模块号30120 设定：输出到子模块/模块30130 设定值输出的类型30132 此轴为虚拟轴30134 设定输出不是单极30200 编码器的数量30210 实际值：驱动类型30220 实际值：驱动号/测量电路号30230 有效值：输入模块号/测量循环30240 实际值：编码器类型30242 编码器是独立的30244 编码器测量类型30250 内部编码器位置30260 绝对编码器：绝对/增量精度30270 绝对编码器：位置缓冲模式30280 第二个驱动编码器的驱动编号30300 旋转轴/主轴30310 旋转轴/主轴模数变化30320 旋转轴360度模态显示30330 模块范围的大小30340 Modulorange 启动位置30350 模拟轴的轴信号30400 此轴可用C循环编程30450 复位缺省值：中性或通道轴30455 轴功能30460 轴功能30500 此值为分度轴30501 分度轴等分位置分子30502 分度轴等分位置分母30503 分度轴第一等分位置30505 此轴为带分度齿的分度轴(Hirt)30550 轴改变的通道初始设定30552 恢复轴时自动GET30554 初始设置，NCU 给出轴的设定30560 轴是一个局部联接轴30600 G75轴位置30800 工作区域限制类型检测31000 线性尺31010 线性尺分隔时段31020 每转的编码器标志31025 高精度系数编码器31030 丝杠螺距31040 编码器直接安装在机床上31044 附加变速箱顶部的编码器31050 负载变速箱的分母31060 负载齿轮箱的计数器31064 附加变速箱的分母31066 附加变速箱的记数器31070 解算器齿轮箱的分母31080 解算器齿轮箱的计数器31090 INC/手轮增量权值31100 监控转动的步数31110 监控转动的步数容差31120 BERO检测信号沿31122 BERO延时时间31123 BERO延时时间31130 VCO特征修正62.5kHz31140 VCO特征修正125KHz31150 VCO特征修正185.5kHz31160 VCO特征修正250kHz31200 G70/G71生效时的转换系数31300 预留：31310 预留：31320 预留：31330 预留：31340 预留：31350 步进电机的最大频率31400 每转的步数31500 所需值监控的轴号31510 服务设定的偏差值31520 所需值监控的增益31600 轴的Vdi-Signal 轨迹清单32000 最大轴速度32010 JOG快速进给32020 JOG轴的进给率32040 JOG方式下带超调的旋转进给率32050 JOG方式每转进给32060 定位轴的速度初始设定32070 手轮倍率对应的轴速度32074 FRAME或HL修正值不允许32080 可选增量的限定32082 速度覆盖的限定32084 手轮上VDI信号的效果32090 JOG与手轮速度的比值32100 运动方向(不是反馈极性)32110 实际值的符号(反馈极性)32200 伺服增益系数32210 位置控制器复位时间32220 激活整体活动位置控制器32250 额定输出电压32260 额定电机速度32300 轴加速度32310 速度阶跃的过载32400 轴冲击限制32402 轴撞击极限的滤波器类型32410 轴冲击滤波器的时间常数32412 轴震动滤波器的抑制频率32414 轴震动滤波器的阻尼32420 轴冲击限制的使能32430 轴冲击32431 路径轴移动的最大撞击32432 路径运动时块传输的最大轴位移32433 带SOFT最大轴加速缩放系数32434 带G00最大轴加速缩放系数32435 G00运动时最大轴撞击的比例系数32440 预见功能的平滑频率32450 反向间隙32452 间隙的重量系数32460 电子补偿增加扭矩32490 摩擦补偿的类型32500 摩擦补偿在生效32510 摩擦补偿的适配在起作用32520 最大摩擦补偿值32530 最小摩擦补偿值32540 摩擦补偿时间常数32550 适应加速度值132560 适应加速度值232570 适应加速度值332580 磨擦比较系数(启动)32610 速度前馈控制的系数32620 前馈控制的类型32630 PRO前馈控制的生效32640 动态刚性控制32642 动态刚性控制配置32644 动态硬度控制：延迟32650 扭矩前馈控制的惯性32652 扭矩前馈控制的轴质量32700 编码器/丝杠螺距误差的补偿32710 低头补偿的使能32711 垂度补偿测量32720 最大垂度补偿值32730 带CEC的速度修改32750 温度补偿的类型32760 速度变化临时补偿32800 电流控制回路的等效时间常数32810 速度控制回路的等效时间常数32900 动态响应适配32910 动态适配的时间常数32920 自适应控制的光滑滤波器32930 位置控制输出滤波器激活32940 位置控制输出过滤的时间常数32950 位置控制回路的阻尼32960 位置控制器的死区32990 实际位置设定延迟33000 细插补器类型33050 截面距离(PLC信号)33100 压缩时的最大差值34000 此轴带参考点凸块34010 负方向接近参考点34020 凸轮接近速度34030 参考凸轮的最大位移34040 参考点脉冲的搜索速度34050 接近参考点凸轮的方向反转34060 参考零脉冲的最大距离34070 参考点接近速度34080 参考点距离34090 参考点偏置34092 电子凸轮的偏置34093 参考的凸轮 / 标志的距离34100 参考点位置34102 参考点的编码器同步34104 在随动状态标记搜索使能34110 轴回参考点顺序34120 BERO极性改变34200 回参考点方式34210 绝对值编码器的调整状态34220 绝对值旋转编码器的模数区34230 编码器序列号34232 编码器系列号的范围34300 参考点标志距离34310 两个参考点中间的间隔34320 轴编码器运动方向相反34330 检测到参考点标志时停止34400 SSI编码器同步数据34410 SSI绝对值编码器信息长度34420 编码器每转的步数34990 实际值的光滑时间常数35000 分配主轴到机床轴35010 变速级可以改变35012 齿轮级交换位置35020 主轴初始设定35030 激活基本主轴设定35032 单主轴复位方式的特点35035 主轴功能35040 自由主轴RESET(复位)35100 最大主轴速度35110 变速级切换的最大速度35120 齿轮档改变的最小速度35130 变速级的最大速度35140 齿轮档的最小速度35150 主轴速度容差35160 PLC给出的主轴速度限制35200 开环方式加速度35210 由位置控制方式的加速度35220 递减加速度的速度35230 减小的加速度35240 加速度递减的开关35242 加速度削减类型35300 位置控制生效速度35310 定位延时35350 定位的旋转方向35400 往复速度35410 往复运动时的加速度35430 往复时的起始方向35440 M3方向的往复时间35450 M4方向的往复时间35500 主轴进给激活35510 主轴静止时的进给使能35550 钻削功能的最大速度35590 参数组可被修改36000 粗略准停36010 精确准停36012 精停系数，粗糙/精确和标准36020 细精确停的延时36030 静态误差36040 静态监控的延迟时间36042 延迟，停顿监控，扭矩/36050 夹紧误差36052 轴夹紧的特殊功能36060 轴静止的阀值速度36100 第一负向软限位开关36110 第一正向软限位开关36120 第二负向软限位开关36130 第二正向软限位开关36200 速度监控的阀值36210 最大速度设定值36220 速度设定监控的延迟时间36300 编码器极限频率36302 编码器极限频率重新同步36310 零脉冲监控36400 轮廓监控公差范围36480 公差36500 位置实际值转换公差36510 编码器位置公差36520 所需速度监控的阀值36600 制动特性硬限位开关36610 出错时渐变制动的时间36620 伺服使能的延时时间36690 用于测量的内部数据36700 自动漂移补偿36710 自动漂移补偿的限定值36720 漂移基本值36730 附加实际驱动值的采集36750 执行$AA_OFF模式36901 安全功能的使能36902 旋转轴36905 凸轮模数值36910 实际值分配：驱动类型36911 实际值分配：驱动号测量循环36912 有效值：输入驱动测量循环号36915 编码器类型36916 线性尺36917 线性尺分隔时段36918 每转的编码器标志36920 丝杠螺距36921 变速箱编码器比负载的分母36922 齿轮箱编码器比负载的分子36925 实际值的方向反转36926 安全编码器频率极限36930 静态误差36931 安全速度的限定值36932 安全速度倍率36933 SI生效时的所需速度限制36934 安全位置的高端限制36935 安全位置低限36936 安全凸轮的正凸轮位置36937 安全凸轮的负方向位置36940 安全凸轮公差36942 实际值比较公差 (交叉方式)36944 实际值比较公差 (参考方式)36946 安全速度阀值n_x36948 安全停止的速度容差36949 速度公差带36950 安全输入切换时间公差36951 速度改变的延迟时间36952 STOP C类停止到安全静态的过渡时间36953 STOP D类停止到安全静态的过渡时间36954 STOP E类停止到安全静态的过渡时间36955 停止F到停止B的过度时间36956 脉冲禁止的延迟时间36957 检查脉冲抑制的时间36958 接受测试的持续时间的时间限制36960 爬行速度的脉冲抑制36961 安全速度的停止反应36962 安全位置的停止反应36963 安全速度的停止反应36964 IPO反应组的安全协调36965 在停置轴时的报警隐藏36966 刹车测试的扭矩限制36967 刹车测试的位置公差36970 SS/SV禁止的输入分配36971 SS禁止的输入分配36972 SV选择的输入分配36973 SP选择的输入分配36974 速比选择的输入分配36975 测试停止申请的输入分配36976 状态脉冲抑制的输入分配36977 外部停止申请的输入分配36978 SV-倍率的输入分配36979 输入分配测试外部脉冲不使能36980 SS/SV有效的输出分配36981 SS有效的输出分配36982 有效SV选择的输出分配36984 输出分配脉冲使能外部36985 n和兼容10284 不同的显示变量方式10290 OEM刀具
