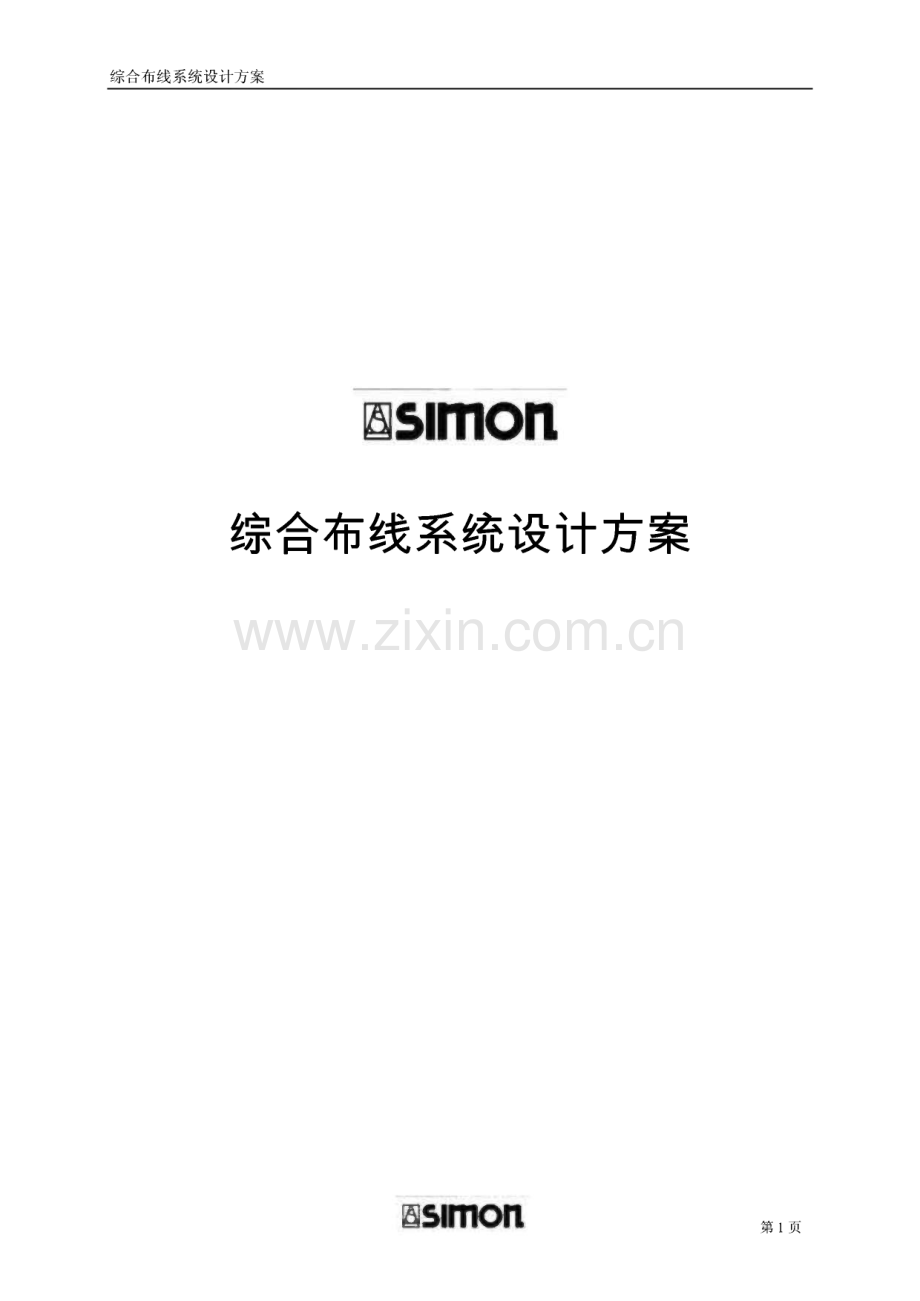

1、综合布线系统设计方案simon综合布线系统设计方案目 simon第1页综合布线系统设计方案目 录目录.2第一章前言.4第二章SIMON公司介绍.52.1 SIMON公司集团简介.52.2 SIMON国际网络事业部简介.6第三章综合布线系统的设计准则.83.1 设计原则.83.2 设计依据.8本系统设计时遵循以下国!以及国内相关标准:.83.2.1国師设计、施工、验收标准.83.2.2国家设计、施工、验收标准.9第四章XX大楼的布线系统设计方案.104.1 工程概况.104.2 用户需求.104.2.I系统设计目标.104.2.2系统建设原则.114.2.3设计指导思想.114.2.4信息点分布
2、说明.124.3 产品选型.124.4 系统设计与构成.134.4.1 SimVIEW系统架构图.134.4.2工作区子系统.144.4.3水平区子系统.154.4.4管理间子系统.164.4.5主干区子系统.184.4.6设备间子系统.194.4.7管理子系统.204.5 SIMON电气布线产品性能.214.5.1 SimVIEW智能配线系统简介.214.5.1.1 SVMax 主机.224.5.1.2 SVMax 扩展仪.234.5.1.3 SVMax 打描仪.254.5.1.4 SVMax打描仪连接线.264.5.1.5 SVMax 控制面板.264.5.1.6 SVMax智能人类24
3、口电子!线架.274.5.1.7 SVMax智能人类跳线.274.5.1.8 SVMax智能光纤配线架.284.5.1.9 SVMax智能LC双光纤跳线.294.5.1.10 SV4E智能!线系统管理裳件.294.5.2 SimNET楼宇布线系统简介.304.5.2.1 SimNET人类四对非屏蔽双装线.304.5.2.2 SimNET类非屏蔽双线线.324.5.2.3 SimNET人类四对非屏蔽跳线.33ssimon第2页综合布线系统设计方案4.5.2.4 SimNET人类非屏蔽信息模块.344.5.2.5 SimNET 模块化 24 UTP 配线架.354.5.2.6 SimNET 超五类
4、 110 配线架.364.5.2.7 SimNET 0M3 多模光缆.374.5.2.8 SimNET 光纤跳线.394.5.2.9 SimNET 光纤适配器.404.5.2.10 SimNET通用光纤配线架.414.5.2.11 SimNET 平口/斜 口 信息面板.424.5.2.12 SimNET标准线缆理线器.43第五章系统安装及施工.445.1系统安装规范及工艺要求.44511综合布线系统安装要求.445.1.2配线架附近的环境要求.445.1.3接地和防雷.455.2施工组织计划.485.2.I工程组织.485.2.2工程支施.485.2.3质量管理及措施.495.2.4安全文明爾
5、工措施.50第六章系统测试、验收及质量保证.516.1 人类水平双线喷系统的涮试说明.516.1.1 涮试模式介绍.516.1.2涮试参数的应用.536.2 三类主干铜缆系统的涮试说明.546.3 光纤系统的测试.556.4 SIMON布线系统售后质量认证证书.56第七章人员培训及售后服务.577.1 培训.577.1.1培训目的.577.1.2培训方式.577.2 售后服务.57第八章附件.58ssimon第3页综合布线系统设计方案第一章前言本设计书向用户推荐的是套完整的综合布线系统(GCS,Generic Cabling System)设计方案。它基于最新的国际及国内标准,是真正独立于具体
6、应用的布线系统。本设计书包括综合布线系统架构、系统设计原则、安装及施工、测试及售后服务等 方面的内容。本设计书中的综合布线系统设计,能够支持电话通信、数据传输、图像及视频应用,同时支持智能楼宇内部其他弱电系统的网络集成,并对于新的发展需求也能提供支持。该综合布线系统具有非常好的灵活性和开放性,能够在今后系统扩容时进行方便升级。从综合布线概念的提出到综合布线系统在智能楼宇中的普及,已有了数十年的发 展,综合布线系统已从最初一味地追求高带宽、端口的高密集度过渡到在保证充分带宽 和密度的同时完善系统运行后的端口智能化管理、端口安全性管理以及快速维护。个 普通的超五类、六类布线系统无法保证系统运行后维
7、护的可操作性、便捷性、准确性以 及故障的快速排除。目前,只有采用了智能监测技术的智能配线系统才能同时达到以上 要求。SIMON电气的SimVIEW智能配线系统针对综合布线管理难、维护难的弊病提出 了完整的物理层智能配线解决方案。本设计书中整个系统的链路都统选用SIMON电气的产品,系统集成商必须是 SIMON电气认可的;布线系统所使用的部件必须是SIMON电气综合布线系统产品,在 系统验收合格后,即可中请享受SIMON电气的“25年产品质量及系统应用保证”。ssimon第4页综合布线系统设计方案第二章SIMON公司介绍2.1 SIMON公司集团简介1916年,在西班牙这个充满激情与创造的国度里
8、,西蒙维比特先生在巴塞罗那 附近的小镇奥罗特创立了 SIMON电气,个企业九十多年的非凡历程从此被开启。现在SIMON电气已在欧、美、亚、非四大洲建立了 23个生产基地及无数的分支机 构,遍及法国、葡萄牙、巴西、阿根廷、摩洛哥、中国、印度、俄罗斯等55个国家和 地区,提供3500种以上的产品,拥有上亿的忠实川户。SIMON电气已名副其实地成为 世界低压电气领域的巨人,并成为无可争议的领导者与先行者。1999年SIMON电气来到中国成立了第一家合资公司“西蒙奇通”,随后又成立了 第二家合资公司“西蒙智控”。依托SIMON集团强有力的技术支持,SIMON电气(中 国)制造的产品逐步发展成以开关为主
9、,同时生产低压电器、综合布线、灯具等多元化 产品。十年的兢兢业业,十年的不懈奋斗,时至今巳,SIMON电气在中国获得各类奖项 近百个,得到政府、行业专家、消费者等的普遍认可,参与了诸如:国家体育场(鸟巢)、国家游泳中心(水立方)、钓鱼台国宾馆、首都国际机场第三航站楼、中央电视台、上 海国际会议中心、上海东方明珠电视塔等近千个工程。在过去的2008年,SIMON集团在中国追加投资,成立“西蒙电气(中国)有限公 司”,正式转为独资公司。上海营销总部入主世界优秀企业云集的张江集电港高科技园 区独立办公大楼。冏 Simon第5页综合布线系统设计方案这系列的举动让这个已有九十多年历史的西班牙企业再次显现
10、出宏大的气魄,并以此为新的起点,为再创SIMON百年基业,重新起跑。09,巾 1 jkfiX I 电伪2.2 SIMON国际网络事业部简介在欧洲,SIMON电气集团旗下的Cimabox公司,长期从事综合布线产品的生产和 销售,运作极为成功。2005年初,SIMON电气以坚实的综合布线研发制造经验和对市 场的详知为依托大举进驻中国市场成立了 SIMON电气(中国)网络业务部,隶属 欧洲西蒙控股集团(SIMON Holding)SIMON综合布线产品是SIMON集团全球发展战 略的核心产业之一,以互联网接入产品的开发、生产、销售为先导,生产铜缆数据传输 设备、光纤数据传输设备以及智能家居应用设备等
11、。同时,SIMON还建立起占地面积 io多万平方米的工厂,这里不但拥有先进的生产设备以及技术优化的实验室,还集结了 支高素质专业化的科研人才队伍,以其领先的科技、出众的理念和专业的技术,求 给消费者带来“一布到底,一布到位”的全程关爱和体验。目前SIMON电气已顺利通过IS09001体系和!S014001体系的认证,其综合布线 系列产品已获得了数十项设计专利,并取得了行业内的全球资质认证ETL认证。凭 借优异可靠的产品性能,SIMON综合布线解决方案成功或用于政府、企业、交通运输、通信、教育、金融、智能大厦、会展中心、体育场馆、医疗卫生、广播电视等各行业,遍及全国各地。其中包括济南历城体育中心
12、、成都双流国际机场、广州市珠江新城地税 冏 Simon第6页综合布线系统设计方案大楼、长沙社会劳动保障局、无锡软件园、沈阳海关、国家专利局(紫金大厦)、四川 省高级法院二期等大型项目。任利勺Intertek3 mm/te n am”田d u“et 府wng ym即gi检验报告ara*巽(然产业竹焼国做产晶磁校也中。成绩属于昨天,今天SIMON人仍锐意进取。立足于超越客户所需,SIMON综合布 线的专家和研发团队从没停止过改进开发新产品的步伐,并将于2009年4月集中推出 第二代SIMON综合布线产品。二代产品将在产品的通用性和灵活性上更胜筹,在施 方面更加方便快捷,使用时更加稳定且易于维护,这
13、些都将极大地提高产品的性价比,助您自由连接,沟通无限。无论是过去、现在,还是未来,SIMON电气网络业务部都将致于引领世界通讯 行业市场的发展,把创造完美的布线产品为己任。冏 Simon第7页综合布线系统设计方案第三章 综合布线系统的设计准则3.1 设计原则本综合布线系统在设计时,参照一下原则进行:实用性:系统设计根据大楼规划进行,从实际需要出发,注重性价比。先进性:系统设计应采用技术成熟、性能先进的产品结构,保证大楼的智 能化应用在10年内不落伍。开放性:各子系统的设计应围绕大厦智能化综合管理平台,开放通讯协议 和接口,高度集成。而且,只要具备相同以太网协议的设备均可接入大厦 内部网络,扩展
14、功能和端口。灵活性:通过采用模块化的产品,增加系统的灵活性。易管理性:设计应考虑系统运行后的管理方便,并支持问题的迅速查找以 及快速维护。安全性和可靠性:设计应考虑系统长期运行的稳定性,是否能够安全可靠。止匕外,在网络通讯方面应采取防病毒、防黑客措施,保障不受破坏。兼容性和扩展性:系统设计除规划近期的实施方案外,还考虑中远期的扩 容和发展规划。不同类型的产品均容易集成,使整个智能化系统随着技术 的发展和进步不断得到充实和提高。专业性和规范性:系统设计应遵循国内外最新的行业规范,建成后应优于 国际规范要求。3.2 设计依据本系统设计时遵循以下国际以及国内相关标准:3.2.1国际设计、施工、验收标
15、准 ISO/IEC 11801:Information technology Generic cabling for customer premises信息技术一川户建筑群的通用布缆 EN 50173:Information technology-Generic cabling systems冏 Simon第8页综合布线系统设计方案信息技术一综合布线系统 TIA/EIA-568.B:Commercial Building Telecommunications Cabling Standard商业建筑物电信布线标准 TIA/EIA-569:Commercial Building Standard
16、 for Telecommunication Pathways and Spaces通信路径和空间的商业建筑标准 TIA/EIA-606:Administration Standard fbr the Telecommunications Infrastructure电信基础设施管理标准 ANSI/TIA-942:Telecommunications Infrastructure Standard for Data Centers数据中心电信基础设施标准3.2.2国家设计、施工、验收标准 GB 50311-2007:综合布线系统工程设计规范 GB 50312-2007:综合布线系统工程验收规范
17、 GB/T 50314-2007:智能建筑设计标准 GBJ 42-81:工业企业通信设计规范 GBJ 79-85:工业企业通信接地设计规范 GB 50174:电子信息系统机房设计规范 GB 50339-2003:智能建筑工程质量验收规范冏 Simon第9页综合布线系统设计方案第四章XX大楼的布线系统设计方案本章主要在工程概况、系统设计目标、系统结构、系统组成、功能特点、产品特点 等方面作清晰而详尽的描述,并提供合理的深化设计和优化建议。本系统针对XX大楼对综合布线系统带宽以及管理上的需求,通过对建筑布局结构、信息点分布、管理间分布、主干路由、招标图纸的参考分析,同时结合该建筑的工作性 质,确定
18、了具体适用的产品和完善的系统设计。4.1 工程概况XX大楼位于,地下,地。根据现代办公的设计理念和实际需求,提出了楼宇智能化建设的要求,楼内配置的智能化系统应该充分体现当代科学技术的发 展水平,使之在硬件上具有一流的环境,在软件工为整个大楼服务提供有效的管理手段。为XX大楼提供高效、舒适、便捷及安全的办公环境,降低大楼的经营费用和提高运行 管理的智能化水平,同时,也为楼宇信息化系统的集中应用提供个安全、稳定、可靠 的运行环境。(XX大楼的简介)4.2 用户需求4.2.1 系统设计目标本大楼旨在设计套能符合现有国际国内规范的,能满足目前以及将来各种应用,同时是灵活、安全的综合布线系统,并按照“统
19、设计、统规划、统施工、统 管理”的设计思路进行。本综合布线系统不仅要在功能上满足现有以及将来的网络、语音以及其他各类弱电 系统的应用,而且要保证在系统运行后协助用户在网络基础架构的管理、维护、故障排 除等方面做到有序、迅速、便捷、可行。系统设计结构严格按照工作区子系统、水平区子系统、管理间子系统、主干区子系 统、设备间子系统及管理子系统共六个子系统进行划分和组成。竣工后的综合布线系统 应能为各种智能化应用提供开放式布线结构,系统配置灵活、易于扩充、易于管理、易 于维护。建成后的系统应满足相关的国际标准和国家标准。冏 Simon第10页综合布线系统设计方案4.2.2系统建设原则 系统应采用模块化
20、、开放式结构,在保证系统可靠性、先进性的同时,本着经济、实用、合理的原则,使系统具有良好的性能价格比,使系统的档次与整体建筑水 平相匹配。选用优秀的技术解决方案,采用国内外成熟的先进技术和设备,确保系统的先进 性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。以保证系统 有长久的生命力。系统配置应采用有长期动态寿命的产品,不应采用过渡性的技术及产品。既能满 足当前的要求,也能经得起科技进步与时间的考验。系统应做到布线系统的智能化管理,并充分考虑网络接入的安全性。具有鲜明的大楼智能系统专业性,区别一般的智能化系统,能为大楼智能管理的 高效运作提供充分的条件和优越的环境。系统整体上应达到
21、较高水准。4.2.3设计指导思想 实用性:系统的规划设计与实施必须符合大楼智能管理的实际需要,充分考虑 投资的合理性。根据本工程实际情况,明确服务功能和服务对象,通过功能需 求和投资分析,制订出合理的方案,设计步到位、确保主要功能的实现。可靠性:系统应达到本“技术文件要求”的功能,并具有长期稳定工作的能力。实时性:系统通过软件对端口进行实时扫描,第一时间掌握整个布线系统端口 的运行情况。先进性:采川智能配线系统,保证系统在未来较长的一段时间内能适应科技进 步的发展与变更。确保达到国内一流、国际先进的水平。便捷性:系统能通过软件安排并监控所有维护MAC的操作,大幅减少管理人 员的维护时间。安全性
22、:系统应能具备端口的实时监控功能,对于端口的操作应有完整记录,保证端口的安全性。开放性:使系统具备良好的灵活性、兼容性,扩展性和可移植性。冏 Simon第11页综合布线系统设计方案4.2.4信息点分布说明信息点布点原则:根据招标文件所提供的布点原则,我公司结合平面图以及系统图 进行相关信息点的设计和施工,主要遵循以下原则:1.信息点数量一般遵循偶数原则,每个办公工位按至少满足1个语音点以及个 数据点进行布点。2.在所有的办公区域充分布设信息点,每个工作位最少2个信息点。部分功能间,如(弱电间、风机房等)也考虑预留少数信息点,保证今后建筑内其他弱电子 系统能通过综合布线系统连接网络。3.数据信息
23、点部分采用内外网隔离的方式。4.开放式办公区域以及会议室等公共区域预设有无线AP接入点。5.部分对传输性能要求比较高的工位以及对环境干扰较敏感的工位采用光纤到桌 面的方式进行布点。其中内网数据信息点XX个、外网数据信息点XX个、光纤点XX对,语音信息点 XX个,共计信息点XXXX个。综合布线系统各楼层信息点分布表如下:4.3 产品选型XX大楼综合布线系统采用国际著名品牌SIMON电气综合布线产品为参照进行 程设计。系统采用“SimNET六类非屏蔽水平系统”和“SimNET多模光纤数据主干系统”结合设计,产品技术成熟领先、质量可靠、性价比高。同时,为了达到综合布线系统智 能化管理的目的,整个大楼
24、将采用SimVIEW智能配线系统。冏 Simon第12页综合布线系统设计方案SimNET楼宇布线系统是SIMON电气针对智能楼宇所开发的综合布线系产品,该 系列包含了从超五类/六类、屏蔽/非屏蔽、单模/多模等各类综合布线产品。为您的智能 楼宇提供端到端的综合布线系统解决方案。SimVIEW智能配线系统是个物理层智能管理系统,包含SVMax智能配线硬件系 统以及SV4E智能管理软件系统。它旨在提供用户个便捷的、准确的物理层管理环境。通过管理软件与硬件的结合,SimVIEW智能配线系统能协助用户轻松管理电信基础设 施以及设备之间的连接。所有子系统的布线材料均采川SIMON电气综合布线的产品,以便工
25、程验收合格后 申请“25年的认证系统质量保证”。4.4 系统设计与构成本综合布线系统严格按照工作区子系统、水平区子系统、管理间子系统、主干区子 系统、设备间子系统及管理子系统共六个子系统进行划分和组成。通过每个子系统与 SimView智能配线系统的结合,达到真正的物理层智能管理。4.4.1 SimVIEW系统架构图SimView智能配线系统由SV4E软件系统、SVMax主机、扩展仪、扫描仪以及SVMax 电子配线架等部分组成。SVMax主机位于整个系统的最高层,通过数据线连接下属的 多级扩展仪或扫描仪来组成智能配线系统网络。在系统运行时,扫描仪会不间断地扫描整个系统的所有端口,并通过RS485
26、协议将 端口状态信息传送到系统主机,主机通过TCP/IP与智能配线系统服务器相互通讯,将 收集到的信息反馈给SV4E管理软件,管理软件分析信息后将信息更新至数据库,并对 异常情况发出报警。通过与SQL数据库软件的整合,SV4E软件可以收集网络所有计算机的IP地址、MAC地址等与网络有关的信息(需要网络支持),并且与预先建立的物理层设备拓扑图 对应,形成整个网络的智能拓扑图,管理人员结合SVMax主机所收集的端口实时gsimon第13页综合布线系统设计方案信息来轻松管理整个网络。叩S A SN X(TCP/lfSimVIEW智能配线系统典型架构图4.4.2工作区子系统工作区从终端设备延伸到信息插
27、座,是放置应用系统设备的地方,工作区终端设备 通过跳线连接到信息插座。如下图所示。计算机终端通过RJ45跳线与端口连接,普通 电话机终端则通过RJ1!跳线与端口连接,VoIP电话终端也应使用RJ45跳线连接端口。其中数据和语音端口均采用相同标准的模块,插座底盒距离装修地面30cm。信息插座 也可以接入无线网桥,提供无线接入。冏 Simon第14页综合布线系统设计方案为了提高整个系统的灵活性,工作区信息插座统选用六类非屏蔽模块化插座,实 现语音端口和数据端口之间的方便转换。工作区面板的安装应结合项目平面图。通常,在设计施工中分为墙面暗装(距地面 高度300mm),柜台安装,地插座上安装(领导房间
28、及会议室),抗静电高架地板下安 装(专川机房),以及吊顶内安装(常见于CP点以及AP点应用),止匕外,在特殊的房间,工作区信息点安装根据现场情况而定。工作区子系统配置:根据统计,共需要六类非屏蔽信息模块XX个,双口信息面板XX个,单信息面 板XX个,数据用RJ45跳线按数据信息点数量的100%进行配置。4.4.3水平区子系统水平子系统位于工作区信息插座与管理间的水平交连之间,负责将干线子系统经楼 层配线间的管理区延伸到工作区的信息插座,如下图所示。冏 Simon第15页综合布线系统设计方案水平区子系统示意图根据国际标准对综合布线系统的“综合性”要求,水平区子系统线缆统使用六类 非屏蔽双绞线(U
29、TP)。水平线缆均敷设在水平线槽内,至房间内,再走金属管或金属 软管连接到工作区端口处。水平子系统配置:根据招标文件所提供的平面图测算,楼层水平信息点的平均长度为L米,根据每箱 305米计算,每箱线可以完成N个水平信息点的敷设。线缆箱数X的计算公式:X=L*N/305o其中,N为每个弱电间管理的信息点数目,L为信息点至弱电间的平均长度。4.4.4管理间子系统管理区为连通各个子系统提供连接手段。所有的网络设备和通讯设备都放置在各楼 层的设备间内,水平区域信息点端口和网络通讯设备的交接也在设备间内完成。管理间水平铜缆的配线架全部采用六类非屏蔽的RJ45模块化配线架;垂直主干数 据配线架由24 口机
30、架式光纤配线箱组成,楼层主干光缆跳线采川LC接口;主干语音配 线架采用语音110型100对机架式配线架。根据智能配线系统需求,本大楼的设备全部采川交连的方式,即管理间内的配线架 分成水平侧与设备侧。从各工作区通过水平线缆引入管理间的线缆端接在水平侧的铜缆 电子配线架背部;同时,所有网络及其他设备的端口通过双绞线端接在设备侧的铜缆电 子配线架背部,以网络交换机为例,一台24 口交换机的24个端口都川单端RJ45跳线(RJ45一端插入交换机端口内,另一端为开放的双绞线,利用打线工具端接到配线架 背部)连接到个电子配线架,由此,此台24 口交换机的每个端口都与电子配线架 的端口相映射,通过电子配线架
31、的智能端口监控功能,即可智能管理交换机的每个端口。需要进行数据端口跳接时,只需采用根SVMax的专用智能9桢跳线连接水平侧 与设备侧相应的端口即可,智能9桢跳线区别于普通跳线,该跳线在普通RJ458桢的基 础上增加了第9桢来进行端口状态信息的传输。下图是管理间数据配线架的跳线连接方式:冏 Simon第16页综合布线系统设计方案工作区管理间鳥平电锚设备间电子配线架交连示意图本大楼的楼层设备间分布情况如下表所示:楼层弱电间位置冏 Simon第17页综合布线系统设计方案管理间共计XX间。根据信息点统计表,管理间内所有信息点都端接在水平侧的电 子配线架上,交换机端的电子配线架按各管理间内网络交换机的数
32、量进行配置。初步按 数据信息点的1/2设定。管理间内主干光缆接入SimNET光纤配线架内。管理间内数据配线架上的数据跳线采用智能9桢跳线,按照数据信息点满配。语音 H0配线架上的语音跳线,采用RJ45-U0跳线,按照语音信息点满配来跳转。从光分线 盒至网络设备的光纤跳线,根据网络设备光纤的数量和类型,按实际端口使用数量配 备光纤跳线。4.4.5主干区子系统主干区子系统由设备间和管理间之间的楼层垂直主干线缆以及楼宇进线间之间的 建筑群主干线缆组成。其中语音主干部分采用三类大对数电缆,光缆主干采用万兆OM3型多模光缆(50/125um),两端分别端接在主机房和楼层设备间的配线架上,如下图所示。冏
33、Simon第18页综合布线系统设计方案楼层管理间至大楼网络中心机房各敷设组12芯多模万兆光缆,垂直语音主干采 用三类25对/50对大对数电缆。其中,垂直主干的光缆和电缆大对数的容量,可在现有实际需求的基础上,考虑预 留作为后期的扩展和备份。4.4.6设备间子系统设备间是用来放置大楼综合布线线缆和相关连接硬件及其应用系统的设备的场所。智能楼宇的网络核心交换机以及程控交换机都安装在设备间内。设备间还包括建筑物的 入口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。它相当于电话系统 中站内的配线设备及电缆、导线连接部分。综合布线系统设备间架构示意图设备间的综合布线产品具有与管理间类似的配置,
34、但主要集中了对数据光纤主干和 语音铜缆主干的连接,设备间内的网络和通信设备是整个建筑物的核心设备。大楼的主设备间位于大楼X层的网络信息中心机房。主设备间内从各楼层管理间引 入的多模万兆光缆连接到SimVIEW光纤电子配线架上,光纤主干的连接同样采用交连,核心交换机上的光端口川普通光跳线连接到光纤配线架上的耦合器后端,耦合器的前端 用智能光纤跳线进行跳接,通过跳线上额外的1桢传输桢来传递端口的连接状态信息。冏 Simon第19页综合布线系统设计方案各电信运营商的入户线路均沿大楼预留的桥架引至位于地下室的弱电引入间,综合 布线系统在引入间内分别提供相应的立柜式ODF光纤配线架(含托盘、尾纤、光纤适
35、 配器)和立柜式语音MDF配线架(含防雷保护单元);从数据光纤配线架至网络设备的 光纤跳线,根据网络设备光纤的数量和类型,按实际情况配备。4.4.7管理子系统综合布线的管理参照TIA/EIA-606进行。水平线缆标识:在任链路的线缆两端或有明显且不宜脱落的标识,同一条线缆两 端的标识必须是一致的,应能明确表示线缆的路径,且是唯一的。管理人员能够根据线 缆两端的标识查找到线缆的目的地。主干线缆标识:主干线缆两端应有明显且不宜脱落的标识,同一条线缆两端的标识 必须是一致的,应能明确表示线缆的路径。端口标识:端口标识包含工作区佶息模块端口以及配线架上端口。对于水平线缆,工作区内端口以及配线架上端口应
36、有明确标识,两端标识必须一致。对于主干线缆,两 端配线架上对应的端口标识应相同。所有标识应有详细的书面或电子文档供系统运营后维护进行参考。通过采川SimVIEW智能配线系统的SV4E管理软件,网络管理人员可以将所有的 端口以及各类设备的信息编辑入SQL数据库内,通过管理软件将设备与端口相关联。管理人员可以通过点击某端口属性来查看该端口所对应的整个链路(从工作区一直到设 备区)的信息。所有维护所产生的端口移动/添加/更改MAC(Move/Add/Change)都必须先通过管 囿 Simon第20页综合布线系统设计方案理软件来发送到相应的端口,再由工作人员完成跳线的操作。所有未授权的行动都会由 扫
37、描仪发送到管理软件,再由管理人员判定行动的合法性。4.5 SIMON电气布线产品性能4.5.1 SimVIEW智能配线系统简介SimVIEW由SVMax硬件系统与SV4E管理软件组成。通过SVMax主机、扩展仪、扫描仪、电子配线架等设备组成的硬件环境,可以不间断地扫描电子配线架上的每个 端口的信息,并将端口状态信息通过主机传送到SV4E管理软件,网络管理人员可通过 管理软件对整个物理层以及其他连接在物理层上的设备轻松地进行管理。由此实现物理 层的智能管理。通过SimVIEW智能配线系统,可以实现以下功能:布线链路的管理冏 Simon第21页综合布线系统设计方案 支持远程管理(通过VLan实现)
38、提供实时布线设施信息,实时记录系统发生的移动、增加和改动(MAC)自动侦测监控链路上的各种设备,并能自动生成反映整条监控链路的相关报告 智能电子工作单派发网络信息和布线链路管理结合 通过扫描网络端口,获得各工作终端的MAC 实现交换机端口到不同区域网络终端的映射 通过和网络管理软件的配合,实现对终端连接的监测和控制链路信息安全 随时监测非法终端的连接,并对链路的非法断开提供告警及定位 迅速定位非法终端 提供重要连接保护4.5.1.1 SVMax 主机SVMax主机用于管理整个物理层网络结构,它位于SimVIEW智能配线系统的最高 层,有能力对整个系统进行监视和控制。SVMax主机控制着所有的下
39、行扫描仪,管理所有 扫描信号的运算。SVMax主机含有一个SNMP代理协议,允许SV4E管理软件通过以太网从主机接收 所有相关联的数据,并对数据库中储存的数据进行更新。SVMax主机接收从工作人员通过SV4E下达的电子工作单,并下发到相应的扫描仪,同时全程监控电子工作单的完成情况并向数据库提交更新。冏 Simon第22页综合布线系统设计方案主机包含1-4个下行端口,主机的每个下行端口都代表个配线区域或管理间,可以连接SVMax扩展仪来进行配线区域的扩展,也可以直接连接扫描仪。通过铜缆连 接主机与扩展仪之间的最大通讯长度为1200m。二:SVMax 4端口主机一可监视达到4个通讯间SVMax 8
40、端口主机一可监视达到8个通讯间端口 设置下行1-4个下行,屏蔽RJ-45端口标准RS-485审,全双传输速率最高达到115.2 Kbps审行标准RS-232审,D型九针连接审传输速率最高达到115.2 KbpsProtocol UART,Start bit 1,Stop bit 1,NonparitylOOBase TxRJ-45 端,Ethernet IEEE 802.3lOOBase Tx/lOBase T,100/10 Mbps 业 LAN 标准4.5.1.2 SVMax 扩展仪冏 Simon第23页综合布线系统设计方案SVMax扩展仪用于对主机管理能力的扩展,是主机与扫描仪之间的联系。
41、扩展仪 的上行端口通过铜缆连接到主机的下行端口上,下行端口用于连接扫描仪,也可以通过 第一级扩展仪的下行端口层叠更多层次的扩展仪。每个第一级扩展仪都应安装在分隔的 不同的管理间内。扫描仪上行连接到SVMax扩展仪的下行端口上,一台扩展仪可以连接8台扫描仪,也可以通过层叠多级扩展仪连接更多的扫描仪。端口 设置行1-8个下行,屏蔽RJ-45端口标准RS-485串口,全双传输速率最高达到H5.2 Kbps标准RS-232审,D型九针连接审传输速率最高达到115.2 KbpsProtocol UART,Start bit 1,Stop bit 1,Nonparity行标准RS-485审,屏蔽RJ-45
42、端口,全双传输速率最高达到115.2 Kbps冏 Simon第24页综合布线系统设计方案4.5.1.3 SVMax 扫描仪SVMax扫描仪用于监视配线架上的所有端口,并通过控制面板将从主机接收的电 子工作单分配到相应的电子配线架上,利用电子配线架端口上的LED指示灯来指导现 场工作人员的行动。扫描仪与电子配线架之间通过专用的扫描仪连接线连接。扫描仪安装在不同配线间的通讯中心的机架上,采川SNMP的代理协议来实现与主 机之间的通讯,向主机汇报配线间内电子配线架上的端口状态信息。迷你扫描仪一可连接!2个电子配线架扫描仪一可连接24个电子配线架端口设置上行标准RS-485审,屏蔽RJ-45端口,全双
43、传输速率最高达到115.2 Kbps审标准RS-232审,D型九针连接审传输速率最高达到115.2 KbpsProtocol UART,Start bit 1,Stop bit 1,Nonparity控制面板RJ-45 端 口冏 Simon第25页综合布线系统设计方案和配线架的 连接6或12个背部连接器,26桢4.5.1.4 SVMax扫描仪连接线。SVMax扫描仪通过扫描仪附加连接线缆连接到SVMax配线架上。根扫描仪连接线可以连接2台铜缆或光缆电子配线架至扫描仪。4.5.1.5 SVMax控制面板SVMax控制面板通过铜缆跳线和SVMax扫描仪连接。控制面板可以使扫描仪接收主机发送的命令。
44、您可以通过控制面板进行自动扫描、电子工作单接受、人工扫描的操作。冏 Simon第26页综合布线系统设计方案4.5.1.6 SVMax智能六类24 口电子配线架SVMax 智能六类 24 口配线架满足并超出 ANSI/TIA/EIA-568-B,ISO/IEC 11801(2002)和 CENELEC EN50173(2002)中对 Category 6/Class E 的性能要求。配线架后端 有理线架,方便后部线缆的整理。通过专用的扫描仪连接线与SVMax扫描仪相连接,并通过扫描仪接受从主机发送/接收的指令。配线架的每个端口上都有LEC显示器,能 帮助技术人员对系统移动、增加和改变(Moves
45、/Adds/Changes MACs)快速进行处理。4.5.1.7 SVMax智能六类跳线SVMax智能六类跳线符合ANSI/TIA/EIA-568-B关于六类跳线的测试标准,并专门 设计应川于SimView应用系统中,两端采川10桢的RJ-45接头(使用到9桢)。数据信号通过4对的双绞线缆传输,另外两个附加的桢(位置为和9),在标准的 8桢外安装。第9桢用于传输SimView扫描信号,另桢暂不使用。冏 Simon第27页综合布线系统设计方案4.5.1.8 SVMax智能光纤配线架SVMax光纤配线架符合ANSI/TIA/EIA-568-B关于光缆传输标准,支持 OM1/OM2/OM3多模光缆
46、以及0S1单模光缆,在1U高度上预装配了 24个LC双耦 合器,最大支持48芯光缆。通过专用的扫描仪连接线与SVMax扫描仪相连接,系统连 续性地扫描所有配线架和跳线的连通状态并且通过SNMP协议讲信号传入网络管理工 作站,并通过扫描仪接受从主机发送/接收的指令。光纤配线架上的每个双工LC端口上 都设有LEC显示器,能帮助技术人员对系统移动、增加和改变(Moves/Adds/Changes MACs)快速进行处理。外设的信号连接点专门用于接收智能光纤跳线所传输的端口状态信号。冏 Simon第28页综合布线系统设计方案4.5.1.9 SVMax智能LC双光纤跳线SVMax智能LC双光纤跳线符合A
47、NSI/TIA/EIA-568-B关于万兆光纤传输标准,设计应用于SimView应用系统中,两端采用外接的感应线进行扫描信号的传输。4.5.1.10 SV4E智能配线系统管理软件SV4E(SimView fbr the Enterprise)软件管理SVMax硬件,监控整个智能布线组件的 运转情况,同时利用本身的自动探测机制和外部应用程序采集网络数据。SV4E能进行 集中型或分布式配置,也可通过远程主机管理。SV4E提供的数据和建立的数据库能做 到100%的准确,是所有网络组件连接情况的可靠信息源。SV4E能即时发现连接中断的 设备和用户,实现自发网络排障,减少平均修理时间(MTTR)。SV4
48、E能自动迅速完成大量以前人工完成的任务,包括自动配置、工作订单下达和 工作单的执行、设备资源报告生成,引导跳线操作而完成网络及终端设备的移动、添加 和更改(MAC)。基于web的设置,电子配线架管理软件还可以排除网络连接故障、保 护信息安全、监视非法设备接入、优化资网络源利用等等。I natal ldBdBdBdB加B120.02.0743570.0072368.065.0423.03.8653552.0063356.053.01025.06.05935453857348.045.01625.07.6562543.0054243.94092025.0”54.8542.0552.842.039.
49、03L2523.610.751夕540.4449.938J35.162.521J15.447.4538J545.432.129.110020.119.8443537.6042328.025.020018.029.039.8536.5537.822.019.025017332.83835362836320.017.04.5.2.2 SimNET三类非屏蔽双绞线(1)说明SimNET三类UTP大对数电缆,测试到25MHz,超出了 ANSI/TIA/EIA-568-A标准 中对3类传输特性的要求。在系统上应川,可以提供至少16MHz的信道带宽。三类线 缆系列提供25、50、100对规格的产品,以适应
50、不同应用的场合。(2)产品特性 绝缘一致性提供非常低的传输延迟偏差;紧小的外径尺寸使得具有稳定的电缆结构,并防止安装中电缆扭曲和打结;较高的抗EMC电磁干扰,高达99.99%的零误码率;冏 Simon第32页综合布线系统设计方案 PVC阻燃聚氯乙烯或LSZH低烟无卤电缆护套;符合TIA/EIA 568A第五类的标准;用于室内布线系统骨干的数据传输,具有优秀的数据传输性能。(3)应用 4Mbps 令牌环网(IEEE802.5);10 BASE-T Ethernet(IEEE802.3)。(4)电缆结构芯线材质:无氧铜;芯线线规:24AWG(美国线规标准);绝缘材料:PE(高密度聚乙烯);护套材料
