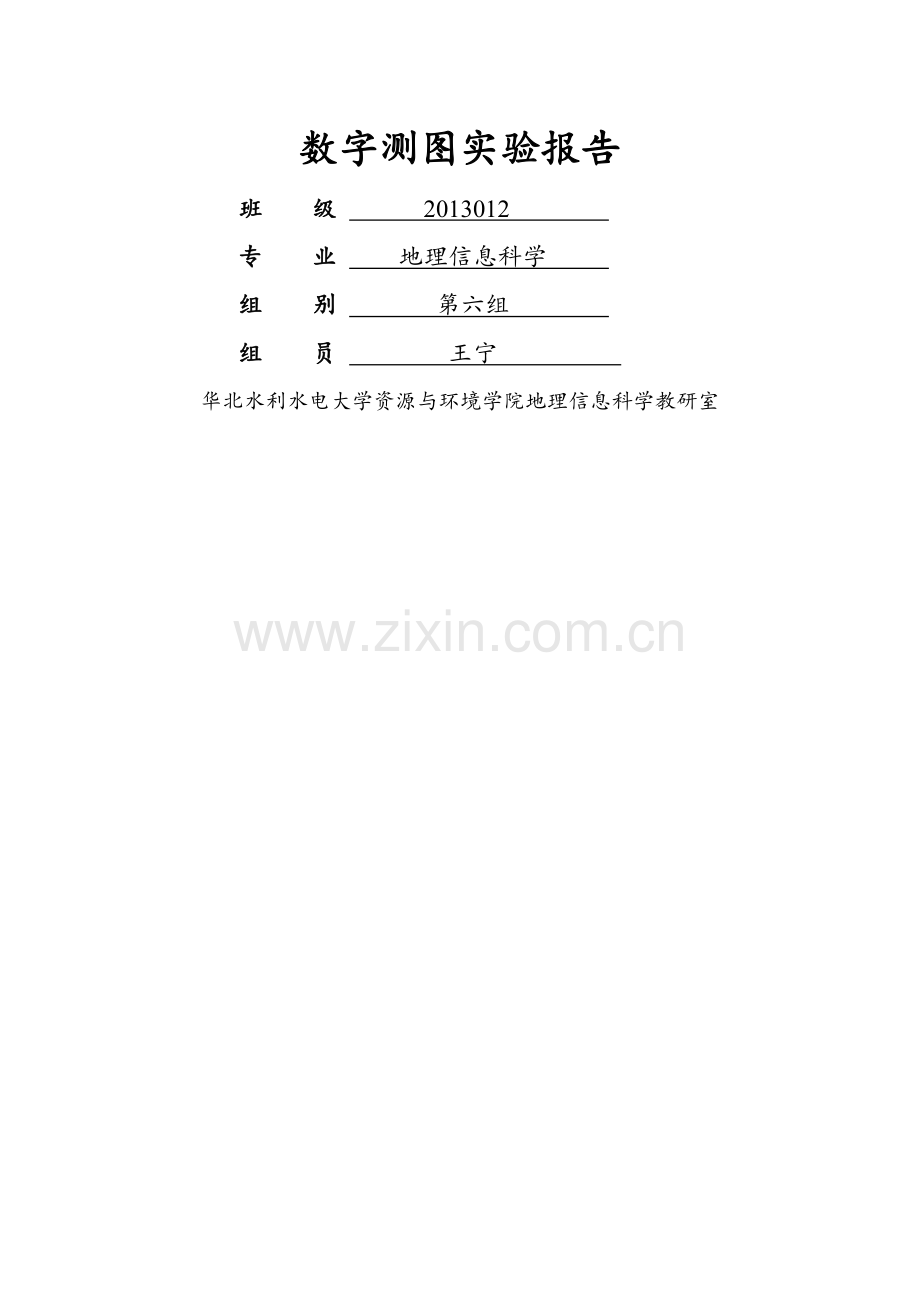

数字测图实验报告
班 级 2013012
专 业 地理信息科学
组 别 第六组
组 员 王宁
华北水利水电大学资源与环境学院地理信息科学教研室
4 / 4
.
实习三、全站仪悬高测量
（一）实验目的与要求：
（1） 了解悬高测量在不同测绘手段中的适应性及精度控制问题。
（2） 掌握悬高测量原理和方法。
（二） 实验内容：
利用悬高测量功能测量一个高大建筑物的高度。
（三） 实验原理：
全站仪进行悬高测量的工作原理如图1所示。首先把反射棱镜设立在欲测目标点B的天底B'点(即过目标点B的铅垂线与地面的交点)，输入反射棱镜高v；然后照准反射棱镜进行距离测量，再转动望远镜照准目标点B，便能实时显示出目标点B至地面的高度H。原理：仪器先测出测站点A到Bˊ的斜距和天顶距，以Bˊ作为高程起始点，瞄准B点，由全站仪直接计算出B点到Bˊ点，并加上A点到地面的距离。显示的目标高度H，由全站仪自身内存的计算程序按下式计算而得:具体公式：1.H=S*cosα1*tanα2-S*sinα1+V（v为棱镜高，S为全站仪至反射棱镜的斜距；α1和α2分别为反射棱镜和目标点的竖直角）

（四）仪器与工具：
全站仪1套、棱镜1个、记录板1块
（五）步骤简要：
1.在实验区域内选取高大障碍物目标点P，选择最靠近已知点A（1000，1200，10）的位置为测量点。
2.在障碍物正下方架设棱镜，量取棱镜高，输入测站坐标、高程、仪器高，后视B点，设置后视方位角120度18分15秒。
3.观测障碍物下方棱镜点P`，输入棱镜高，测量并记录其三维坐标。
4.使用MANU里的悬高测量功能，首先照准反射棱镜P`进行距离测量，再转动望远镜照准目标点P，便能实时显示出目标点P至地面的高度H。
P
P`
A
B

（六）注意事项
1．瞄准目标一定要精确；
2．注意棱镜高的量取和输入。
