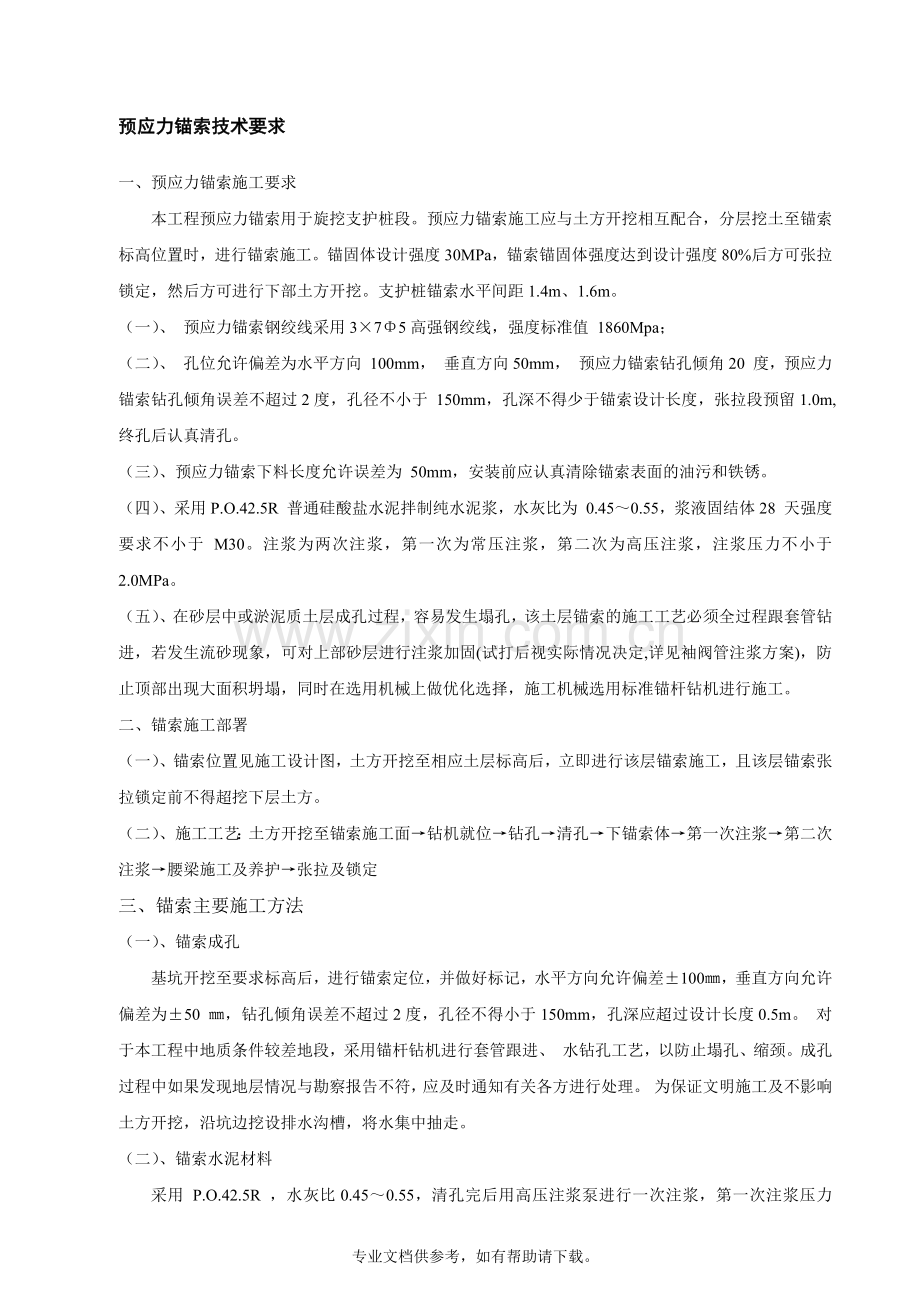

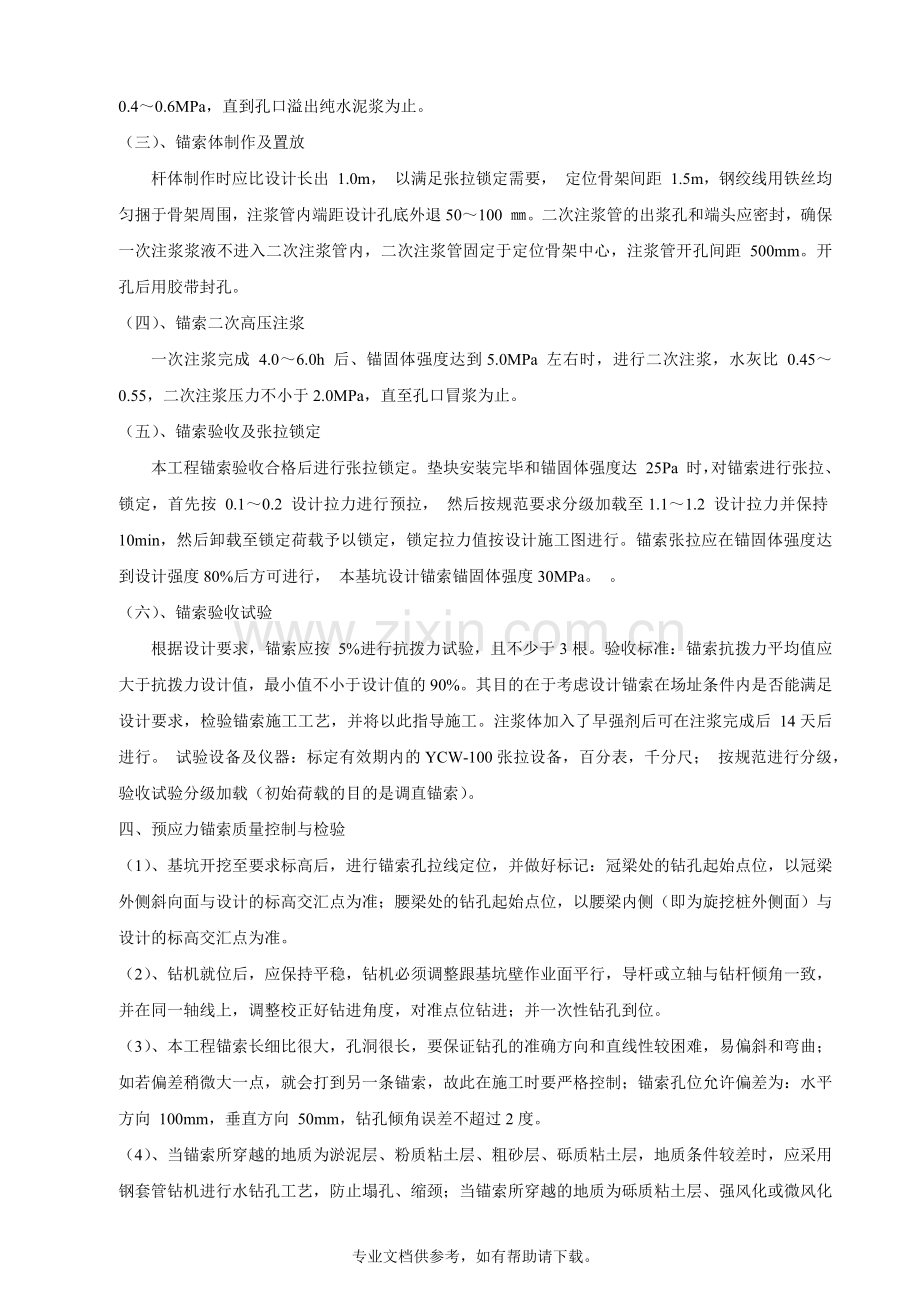

预应力锚索技术要求一、预应力锚索施工要求本工程预应力锚索用于旋挖支护桩段。预应力锚索施工应与土方开挖相互配合，分层挖土至锚索标高位置时，进行锚索施工。锚固体设计强度30MPa，锚索锚固体强度达到设计强度80%后方可张拉锁定，然后方可进行下部土方开挖。支护桩锚索水平间距1.4m、1.6m。（一）、 预应力锚索钢绞线采用375高强钢绞线，强度标准值 1860Mpa； （二）、 孔位允许偏差为水平方向 100mm， 垂直方向50mm， 预应力锚索钻孔倾角20 度，预应力锚索钻孔倾角误差不超过2度，孔径不小于 150mm，孔深不得少于锚索设计长度，张拉段预留1.0m,终孔后认真清孔。（三）、预应力锚索下料长度允许误差为 50mm，安装前应认真清除锚索表面的油污和铁锈。 （四）、采用P.O.42.5R 普通硅酸盐水泥拌制纯水泥浆，水灰比为 0.450.55，浆液固结体28 天强度要求不小于 M30。注浆为两次注浆，第一次为常压注浆，第二次为高压注浆，注浆压力不小于 2.0MPa。 （五）、在砂层中或淤泥质土层成孔过程，容易发生塌孔，该土层锚索的施工工艺必须全过程跟套管钻进，若发生流砂现象，可对上部砂层进行注浆加固(试打后视实际情况决定,详见袖阀管注浆方案)，防止顶部出现大面积坍塌，同时在选用机械上做优化选择，施工机械选用标准锚杆钻机进行施工。 二、锚索施工部署 （一）、锚索位置见施工设计图，土方开挖至相应土层标高后，立即进行该层锚索施工，且该层锚索张拉锁定前不得超挖下层土方。 （二）、施工工艺：土方开挖至锚索施工面钻机就位钻孔清孔下锚索体第一次注浆第二次注浆腰梁施工及养护张拉及锁定 三、锚索主要施工方法（一）、锚索成孔 基坑开挖至要求标高后，进行锚索定位，并做好标记，水平方向允许偏差100，垂直方向允许偏差为50 ，钻孔倾角误差不超过2度，孔径不得小于150mm，孔深应超过设计长度0.5m。 对于本工程中地质条件较差地段，采用锚杆钻机进行套管跟进、 水钻孔工艺，以防止塌孔、缩颈。成孔过程中如果发现地层情况与勘察报告不符，应及时通知有关各方进行处理。 为保证文明施工及不影响土方开挖，沿坑边挖设排水沟槽，将水集中抽走。 （二）、锚索水泥材料 采用 P.O.42.5R ，水灰比0.450.55，清孔完后用高压注浆泵进行一次注浆，第一次注浆压力 0.40.6MPa，直到孔口溢出纯水泥浆为止。 （三）、锚索体制作及置放 杆体制作时应比设计长出 1.0m， 以满足张拉锁定需要， 定位骨架间距 1.5m，钢绞线用铁丝均匀捆于骨架周围，注浆管内端距设计孔底外退50100 。二次注浆管的出浆孔和端头应密封，确保一次注浆浆液不进入二次注浆管内，二次注浆管固定于定位骨架中心，注浆管开孔间距 500mm。开孔后用胶带封孔。 （四）、锚索二次高压注浆 一次注浆完成 4.06.0h 后、锚固体强度达到5.0MPa 左右时，进行二次注浆，水灰比 0.450.55，二次注浆压力不小于2.0MPa，直至孔口冒浆为止。（五）、锚索验收及张拉锁定 本工程锚索验收合格后进行张拉锁定。 垫块安装完毕和锚固体强度达 25Pa 时，对锚索进行张拉、锁定，首先按 0.10.2 设计拉力进行预拉， 然后按规范要求分级加载至1.11.2 设计拉力并保持10min，然后卸载至锁定荷载予以锁定，锁定拉力值按设计施工图进行。锚索张拉应在锚固体强度达到设计强度80%后方可进行， 本基坑设计锚索锚固体强度30MPa。 。 （六）、锚索验收试验 根据设计要求，锚索应按 5%进行抗拨力试验，且不少于3根。验收标准：锚索抗拨力平均值应大于抗拨力设计值，最小值不小于设计值的90%。其目的在于考虑设计锚索在场址条件内是否能满足设计要求，检验锚索施工工艺，并将以此指导施工。注浆体加入了早强剂后可在注浆完成后 14天后进行。 试验设备及仪器：标定有效期内的YCW-100张拉设备，百分表，千分尺； 按规范进行分级，验收试验分级加载（初始荷载的目的是调直锚索）。 四、预应力锚索质量控制与检验 （1）、基坑开挖至要求标高后，进行锚索孔拉线定位，并做好标记：冠梁处的钻孔起始点位，以冠梁外侧斜向面与设计的标高交汇点为准；腰梁处的钻孔起始点位，以腰梁内侧（即为旋挖桩外侧面）与设计的标高交汇点为准。 （2）、钻机就位后，应保持平稳，钻机必须调整跟基坑壁作业面平行，导杆或立轴与钻杆倾角一致，并在同一轴线上，调整校正好钻进角度，对准点位钻进；并一次性钻孔到位。 （3）、本工程锚索长细比很大，孔洞很长，要保证钻孔的准确方向和直线性较困难，易偏斜和弯曲；如若偏差稍微大一点，就会打到另一条锚索，故此在施工时要严格控制；锚索孔位允许偏差为：水平方向 100mm，垂直方向 50mm，钻孔倾角误差不超过2度。 （4）、当锚索所穿越的地质为淤泥层、粉质粘土层、粗砂层、砾质粘土层，地质条件较差时，应采用钢套管钻机进行水钻孔工艺，防止塌孔、缩颈；当锚索所穿越的地质为砾质粘土层、强风化或微风化层，应采用潜孔冲击式钻机钻孔；成孔过程中如发现地层情况与勘察报告不符，应及时通知有关单位处理。 （5）、钻孔结束，并以高压风吹孔清理干净，方可投放锚索体，且孔深不少于锚索设计长度，临时塞好孔口。（6）、成孔结束后，须经现场监理检验合格后，方可进行下道工序。 （7）、预应力锚索施工穿插于土方施工过程，每层土方开挖至锚索施工深度时，要及时施工该层锚索，锚索张拉锁定并达到设计要求时方可施工下一层土方。 （8）、锚索自由段制作工艺为：在钢绞线抹上第一层黄油（特别注意锚索头 1.50m长的一段为锁夹部位段不得抹黄油）紧密的缠绕上一层薄膜（1/2 搭接），再在薄膜面上抹第二层黄油（该层如若太厚了导致波纹管套不上的就不做，但要保证第一层黄油要足够饱满）套上20左右的波纹套管用铁丝间距0.50mm左右绑紧（特别是与锚固段相交处的波纹管管口应密封并用铁丝绑紧，尾端也要绑紧）固定在定位托架上间距1.52.0m。 （9）、送锚索时要检查锚索各部件的位置是否正确，捆扎是否牢固；还要检查自由段波纹管是否破损；安装过程要观察锚索送孔是否畅通，如果发现送孔困难，必须将锚索取出，重新钻孔再行安装。 （10）、锚索锁定后若发现有明显的预应力损失时，要重新进行补偿张拉。专业文档供参考，如有帮助请下载。
