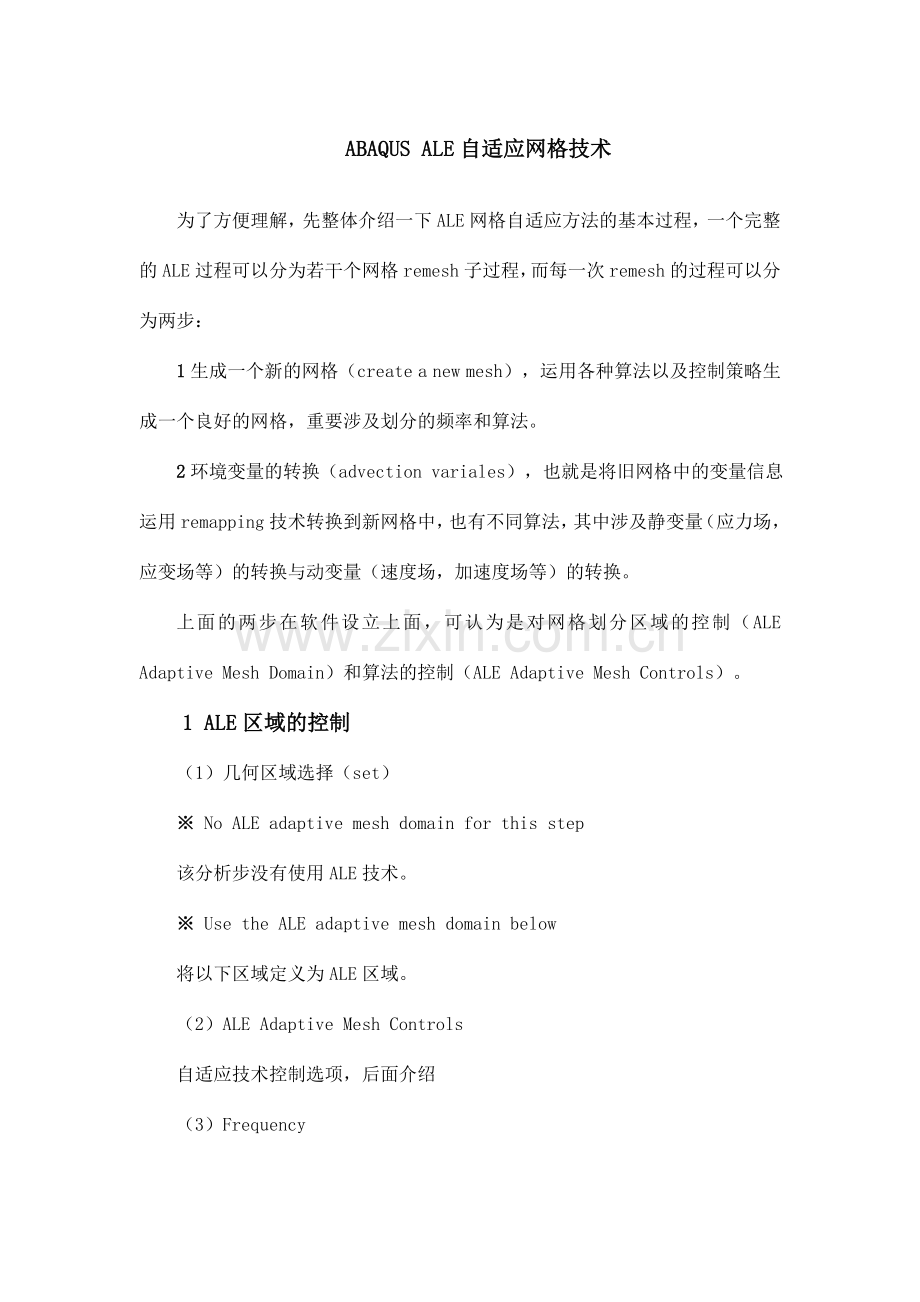

ABAQUS+ALE自适应网格技术.doc

ABAQUS ALE自适应网格技术为了方便理解，先整体介绍一下ALE网格自适应方法的基本过程，一个完整的ALE过程可以分为若干个网格remesh子过程，而每一次remesh的过程可以分为两步：1生成一个新的网格（create a new mesh），运用各种算法以及控制策略生成一个良好的网格，重要涉及划分的频率和算法。2环境变量的转换（advection variales），也就是将旧网格中的变量信息运用remapping技术转换到新网格中，也有不同算法，其中涉及静变量（应力场，应变场等）的转换与动变量（速度场，加速度场等）的转换。上面的两步在软件设立上面，可认为是对网格划分区域的控制（ALE Adaptive Mesh Domain）和算法的控制（ALE Adaptive Mesh Controls）。1 ALE区域的控制（1）几何区域选择（set） No ALE adaptive mesh domain for this step该分析步没有使用ALE技术。 Use the ALE adaptive mesh domain below将以下区域定义为ALE区域。（2）ALE Adaptive Mesh Controls自适应技术控制选项，后面介绍（3）Frequency频率控制，重要是对整个step time中网格remesh的次数进行控制。Remesh次数n可以由n=Increment number /Frequency来表达其意义，当frequency的值为i时，表达每i个增量步进行一次remesh。一个典型的ALE过程，在每5-100个增量步就需要一次remesh，对于拉格朗日问题，改参数默认值为10，若变形实在太大，可适当调高，以增长网格重画的强度，对于爆炸，碰撞等变形时间极短的问题求解，则在每一个增量步都需要一次remesh，这时Frequency的值需要设立得很小，比如设为1，当然，adaptive remesh过程的强度也很高，也会很废时。对于其他变形不是很剧烈的问题求解，该参数值可以适当调高。对于欧拉问题，默认值为1。 图1 Frequency的设立（4）Remeshing sweeps per increment一个频率下的迭代次数，当该参数的值为n时，每一个remesh过程将对网格进行n次sweep，其实这个参数可以理解为对整个adaptive remesh过程的每一个子过程（remesh过程）的强度进行控制。那么，我们先来理解一下sweep的概念，每sweep一次，abaqus将运用我们设立好的算法（体积算法，拉普拉斯算法或等位算法）生成一套新的网格，但这个网格不一定是符合规定的，因此，需要在生成的新网格的基础上用同样的方式再进行sweep，就像我们求解方程时迭代的概念是同样的。就这样一直sweep下去直到sweep的次数达成mesh sweeps参数的值，这样就完毕了一个remesh过程中的新网格的生成。同样，mesh sweeps参数的值越高，adaptive remesh过程强度越高，网格优化的状况良好的机率也就越大。图2 Remeshing sweeps per increment的设立（5）Initial remeshing sweeps 也就是ALE过程开始之前对网格的一个优化，概念与mesh sweeps类似，由于我们有也许运用已经变形的很厉害的网格进行分析，这时，在分析开始之前，就需要对网格进行重画。 图3 Initial remeshing sweeps的设立2 ALE过程的控制算法控制涉及两部分；一为网格算法控制；其二为变量转换算法控制。（1）Priority 也就是指网格梯度控制（是否保持初始网格梯度，若需要保持初始网格梯度，则对网格的质量将会有影响）。 Improve aspect ratio在计算过程中将考虑到网格单元高宽比的改善，不考虑对初始网格梯度的保持。 Preserve initial mesh grading在计算过程中保证初始的网格梯度，但不会考虑到网格宽高比的改善。图4 Priority的设立界面（2）smoothing algorithm Use enhanced algorithm based on evolving element geometry重要是在几何学的方面对我们定义的网格sweep算法（前面提到的三种算法）进行增强，目的是为了保证adaptive remesh过程的健壮性，为推荐选项，选它就行了 conventional smoothing运用我们定义好的算法进行计算，无几何增强。图5 smoothing algorithm的界面控制（3）Meshing Predictor 也就是网格节点位置控制（抱负的网格节点位置控制，将会减少需要的网格sweeps次数，减少资源浪费）。 Current deformed position对于拉格朗日问题选择 Position from previous adaptive mesh increment对于欧拉问题选择图6 Meshing predictor的界面控制（4）Curvature refinement 也就是曲率较大的曲线曲面边界的网格密度控制，默认为1，该值越大，则圆角区的网格密度也就会越大，比较简朴。图7 Curvature refinement的界面控制（5）Weights在ABAQUS中是如何生成新网格的呢？即使用网格扫掠技术（mesh sweep technique），每sweep一次，生成一套新的网格。但是当你使用的算法不同时，sweep出来的网格也是不同的。在ABAQUS显示模块中，sweep算法用英语来说就是mesh smoothing method,有三种算法来sweep网格，如下所示； 体积算法（volume smoothing）该算法十分健壮，为默认算法，再绝大多数情况下合用 拉普拉斯算法（laplacian smoothing）花费资源最少的算法，能力一般，作用与体积算法类似（一阶算法，类似于求平均值），对于曲率比较高的曲线曲面边界时，效果不是很抱负。 等位算法（equipotential smoothing）比较复杂的算法，是基于拉普拉斯算法的解之上的算法，对曲率较大的曲线曲面边界效果较好，在节点被非结构化网格包围时，次算法为推荐算法，若节点被结构化网格包围，其效果与体积算法类似。三种算法可以结合合用，运用权重值来定义，需要记住的是，三种算法各占的权值加起来必须等于1。图8 Remesh网格重画的算法控制（6）Boundary Region Smoothing边界区域平滑重要涉及以下几个参数设立： initial feature angle 即初始检测角度的设立(0I180)，当两个相邻的面的法向量大于该角度值的时候，这两个相邻面形成的corner将被检测出来，在sweep时，网格不允许通过这个corner。小于的话就说明，该corner足够圆滑，网格可以通过，当然，该corner应当是具有活性的，对corner活性的控制由下面一个参数(Transition feature angle)控制,否则也不会被考虑。 Transition feature angle 控制被检测出的corner(0T180)是活性的，假如被检测处的corner的两面法线夹角大于该值则该corner,在ale过程中是会被考虑的，否则就不会考虑。 Mesh constraint angle控制分析过程的一个角度参数(5C85)，一般大于45度，设为默认值就可以，在分析过程中，当网格内某一个角度大于该参数值时，分析终止，文档有具体介绍。 图9 Boundary Region Smoothing的设立（7）Advection在ABAQUS中是如何将旧网格中的环境变量转换到新网格中的呢？即使用remapping技术，对于静变量（应力场，应变场，位移场等）的转换（advection），有两种算法即为一阶算法（first order）与（second order）算法，second order算法合用于所有问题，为推荐算法，一阶算法比较简朴，占资源少，速度快；对于动变量（速度，加速度等）转换（momentum advection），也有两种算法，element center projection method与half-index shift method，前者为推荐算法，选择前者就ok了，假如想仔细研究，查查ABAqus文档就可以了，里面写的很清楚。图10 Advection的控制
