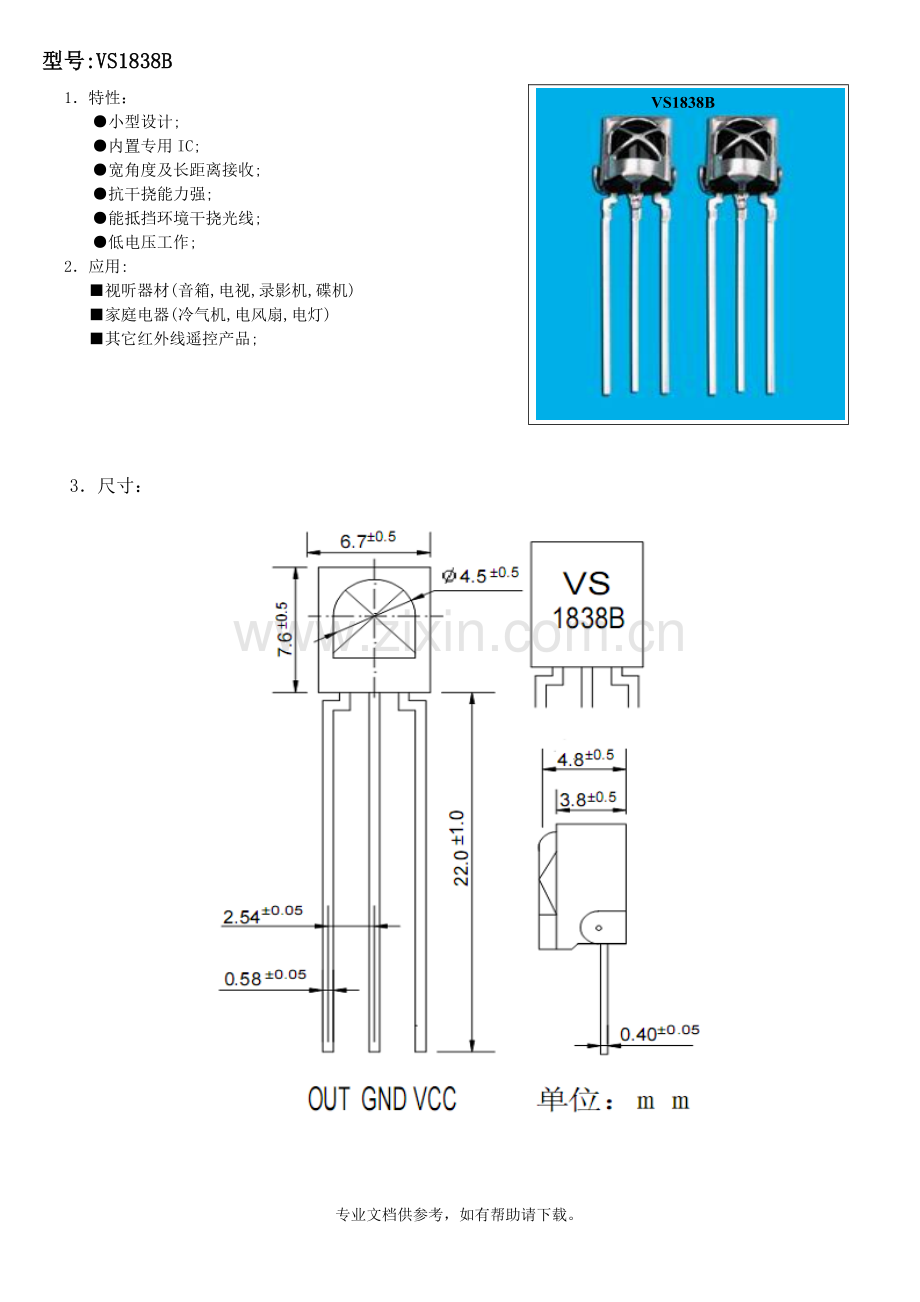

型号:VS1838B
1．特性：
●小型设计;
●内置专用IC;
●宽角度及长距离接收;
●抗干挠能力强;
●能抵挡环境干挠光线;
●低电压工作;
2．应用:
■视听器材(音箱,电视,录影机,碟机)
■家庭电器(冷气机,电风扇,电灯)
■其它红外线遥控产品;

VS1838B

3．尺寸：

型号: VS1838B

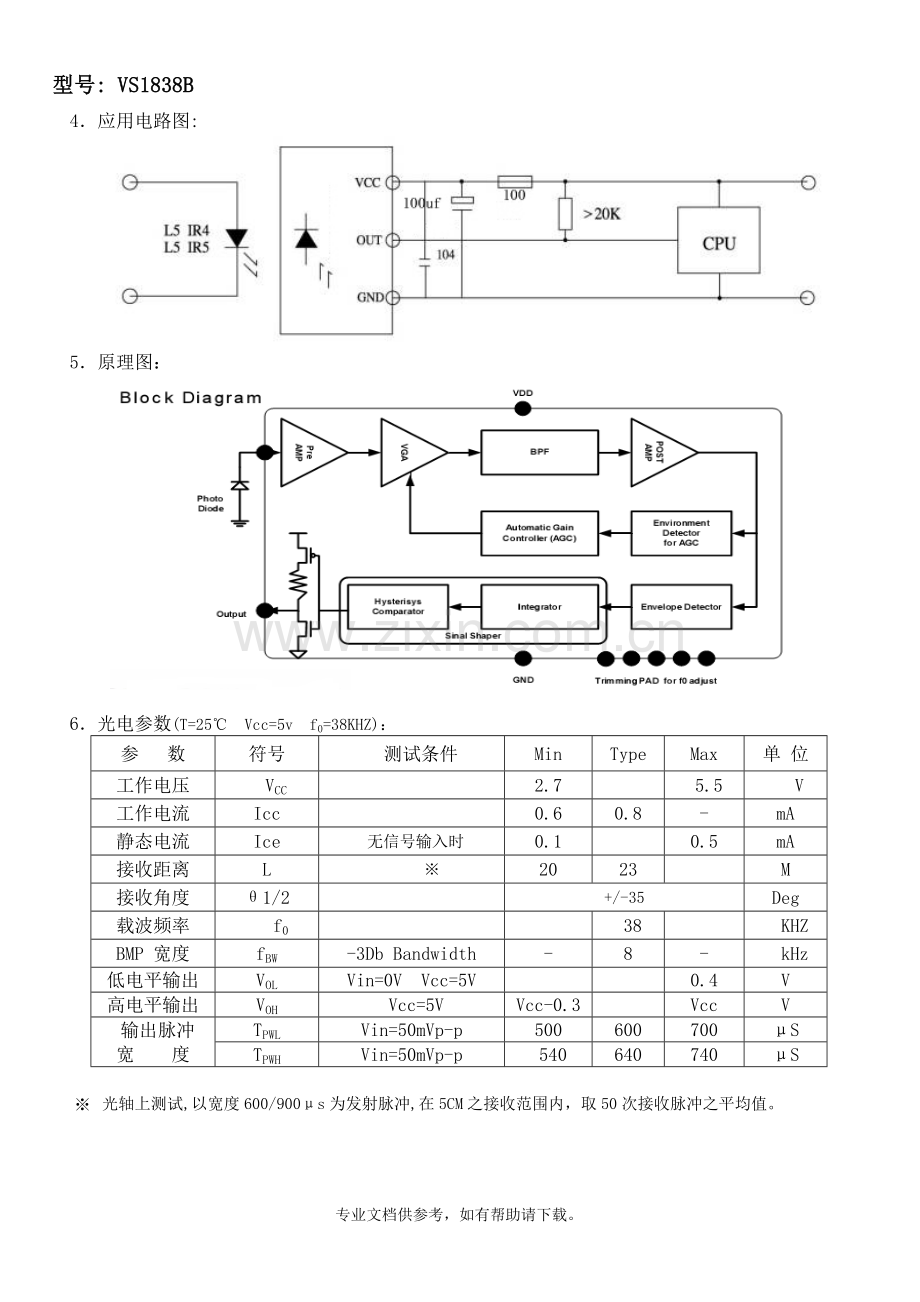

4．应用电路图:

5．原理图：

6．光电参数(T=25℃ Vcc=5v f0=38KHZ)：
参 数
符号
测试条件
Min
Type
Max
单 位
工作电压
VCC

2.7

5.5
V
工作电流
Icc

0.6
0.8
-
mA
静态电流
Ice
无信号输入时
0.1

0.5
mA
接收距离
L
※
20
23

M
接收角度
θ1/2

+/-35
Deg
载波频率
f0

38

KHZ
BMP 宽度
fBW
-3Db Bandwidth
-
8
-
kHz
低电平输出
VOL
Vin=0V Vcc=5V

0.4
V
高电平输出
VOH
Vcc=5V
Vcc-0.3

Vcc
V
输出脉冲
宽 度
TPWL
Vin=50mVp-p
500
600
700
μS
TPWH
Vin=50mVp-p
540
640
740
μS

※ 光轴上测试,以宽度600/900μs为发射脉冲,在5CM之接收范围内，取50次接收脉冲之平均值。

型号: VS1838B
7． 测试波型:

8．特性曲线图(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：

型号: VS1838B
Typical Electrical Curves at Temp=25℃

型号: VS1838B
9．极限参数:
项目
符号
规格
单位
供应电压
VCC
-0.3—6.5
V
工作温度
Topr
-25— +85
℃
储存温度
Tstg
-40 —— +125
℃
焊接温度
Tsol
260（5S）
℃

10．推荐使用条件：
项目
符号
Min
Typ
Mnx
单位
工作电压
Vcc
2.7
-----
5.5
V
输入频率
FM

38

kHz
工作温度
Topr
-20
25
80
℃

11．接收角度图：

12．使用注意：

1).在无任何外加压力及影响品质的环境下储存及使用;

2).在无污染气体或海风（含盐分）的环境下储存及使用;

3).在低湿度环境下储存及使用;

4).在规定的条件下焊接引线管脚，焊接后，请勿施加外力;

5).请勿清洗本产品，使用前，请先用静电带将作业员及电烙铁连接落地线;

6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。
