高浓度综合有机废水处理工程设计方案.doc

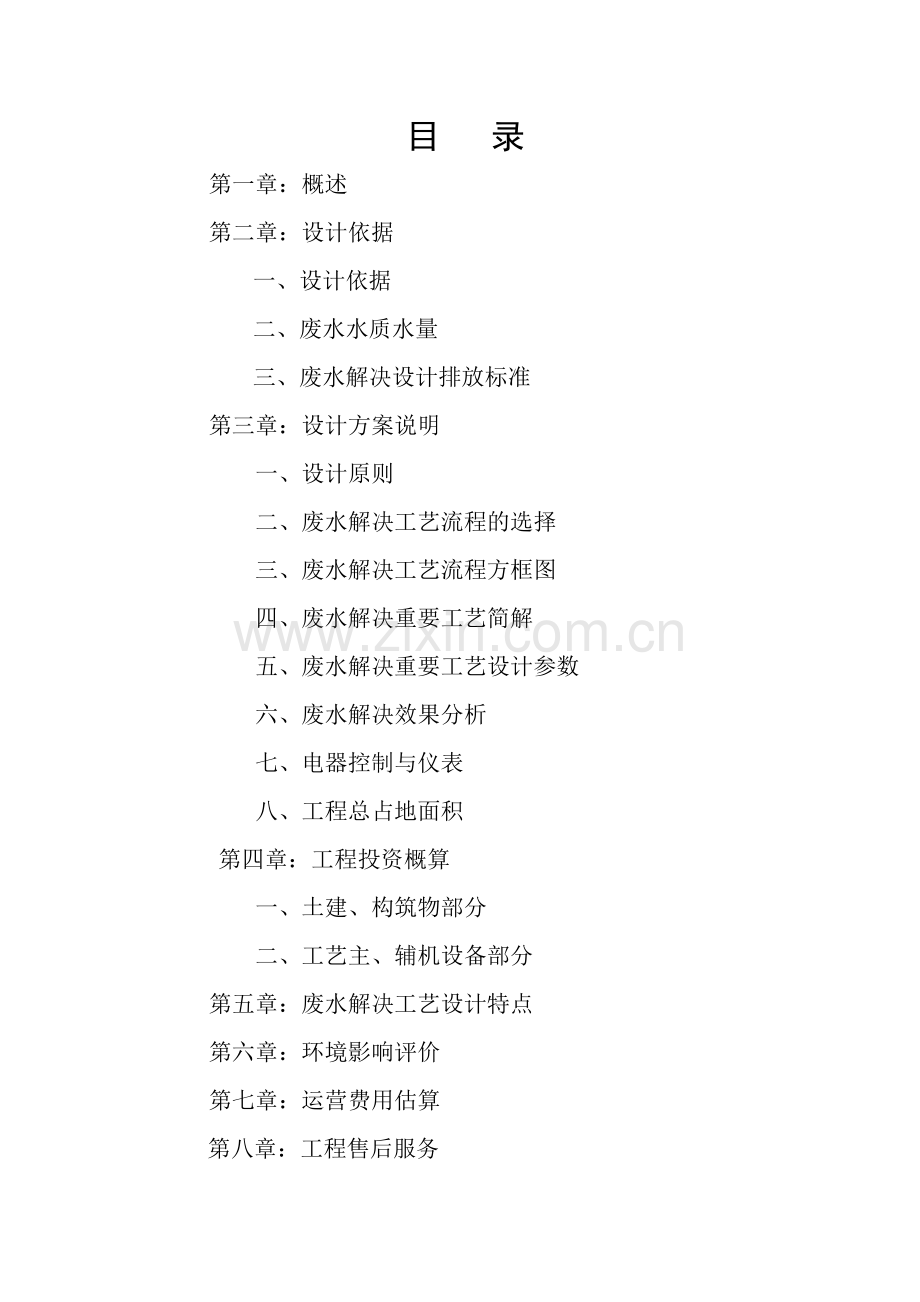

目 录
第一章：概述
第二章：设计依据
一、 设计依据
二、 废水水质水量
三、 废水解决设计排放标准
第三章：设计方案说明
一、 设计原则
二、 废水解决工艺流程的选择
三、 废水解决工艺流程方框图
四、 废水解决重要工艺简解
五、 废水解决重要工艺设计参数
六、 废水解决效果分析
七、 电器控制与仪表
八、工程总占地面积
第四章：工程投资概算
一、 土建、构筑物部分
二、 工艺主、辅机设备部分
第五章：废水解决工艺设计特点
第六章：环境影响评价
第七章：运营费用估算
第八章：工程售后服务
第九章：工艺平面图

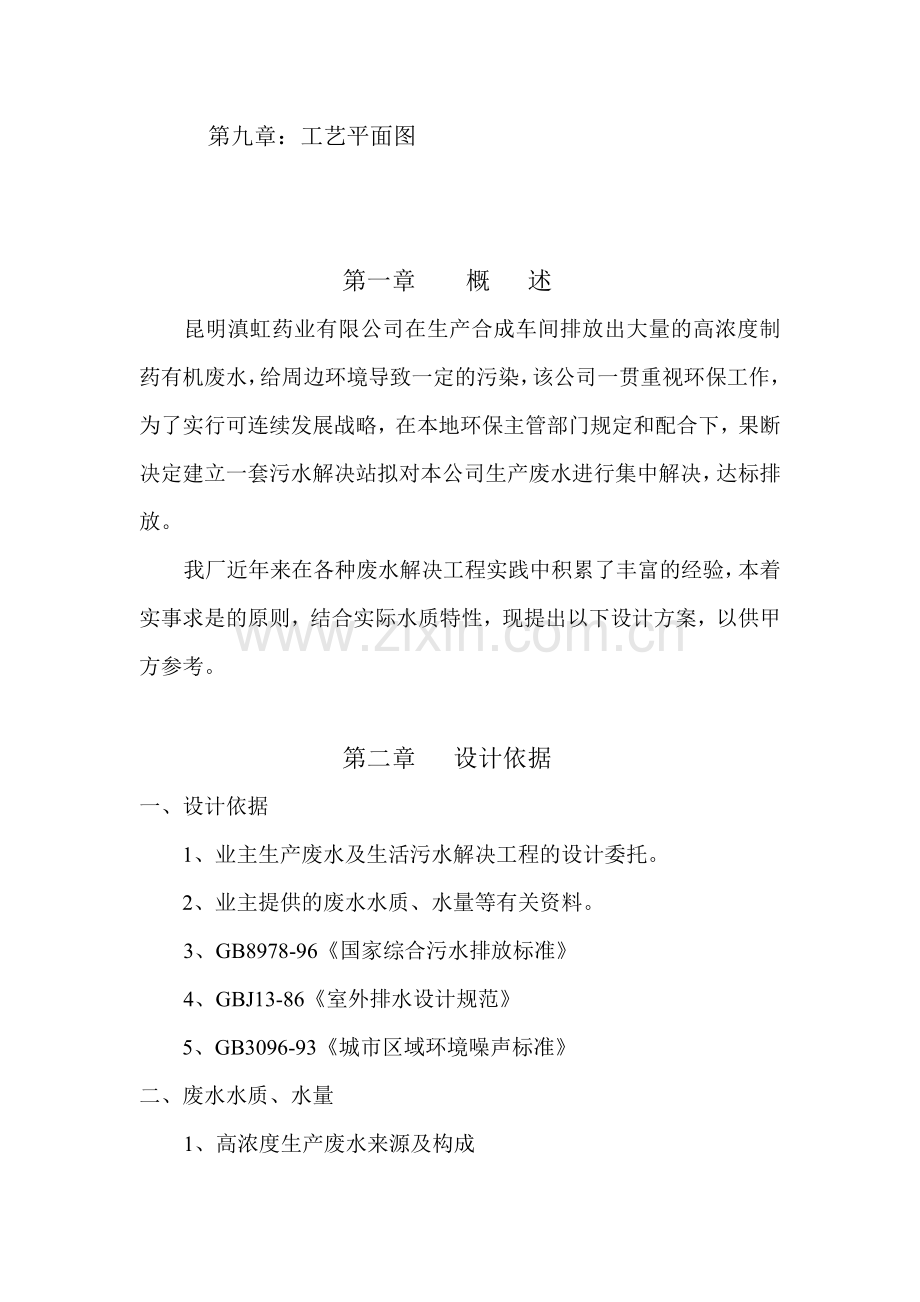

第一章 概 述
昆明滇虹药业有限公司在生产合成车间排放出大量的高浓度制药有机废水，给周边环境导致一定的污染，该公司一贯重视环保工作，为了实行可连续发展战略，在本地环保主管部门规定和配合下，果断决定建立一套污水解决站拟对本公司生产废水进行集中解决，达标排放。
我厂近年来在各种废水解决工程实践中积累了丰富的经验，本着实事求是的原则，结合实际水质特性，现提出以下设计方案，以供甲方参考。

第二章 设计依据
一、设计依据
1、业主生产废水及生活污水解决工程的设计委托。
2、业主提供的废水水质、水量等有关资料。
3、GB8978-96《国家综合污水排放标准》
4、GBJ13-86《室外排水设计规范》
5、GB3096-93《城市区域环境噪声标准》
二、废水水质、水量
1、高浓度生产废水来源及构成
废水来源于生产合成车间排水、生活污水、废水中也许具有砷、氰、苯、双键、醛基、氯取代基、抗生素及结构酱素有机有毒物等。
2、生产废水水质 （由甲方提供）
(1) PH 7.11
(2) 色度 ≤ 250 (倍)
(3) NH3-N ≤ 54.7 mg/l
(4) CODcr ≤ 9500 mg/l
(5) BOD5 ≤ 4800 mg/l
(6) S S ≤ 708 mg/l
(7) TP ≤ 1.0 mg/l
(8) LAS ≤ 1049 mg/l
3、混合废水水质
(1) PH 7.0-7.5
(2) 色度 ≤ 100 (倍)
(3) NH3-N ≤ 35 mg/l
(4) CODcr ≤ 2023 mg/l
(5) BOD5 ≤ 1000 mg/l
(6) S S ≤ 300 mg/l
(7) TP ≤ 5.0 mg/l
(8) LAS ≤ 150 mg/
4、废水水量
日排放废水量120m3，（其中高浓度生产废水20m3/d, 生活污水100m3/d），可按每小时5m3/h设计， 24小时运转。
三、废水解决设计排放标准
按GB8978-1996《国家综合污水排放标准》二级标准执行。
(1) PH 6.0-9.0
(2) 色度 ≤ 80 (倍)
(3) NH3-N ≤ 25 mg/l
(4) CODcr ≤ 150 mg/l
(5) BOD5 ≤ 30 mg/l
(6) S S ≤ 150 mg/l
(7) TP ≤ 1.0 mg/l
(8) LAS ≤ 10 mg/

第三章 设计方案说明
一、设计原则
1、严格执行环境保护的各项规定，保证各项出水水质指标达标排放；
2、采用成熟、先进、可靠的解决工艺，保证优良的解决效果；
3、运营上有较大的灵活性和可调性，以适应水质、水量的变化；
4、力求一次性投资省、操作简朴、运营费用低、维护方便且避免二次污染的产生；
二、废水解决工艺流程的选择
从甲方提供的资料来分析，该生产废水水质成分比较复杂，且有机物及氨氮浓度比较高。
目前，国内外对此类有机废水解决的方法很多，且都有效，每种方法都有优点也有缺陷。没有一种方法可合用于所有的有机物，或一次性达标。
鉴于此，我厂根据甲方提供的废水水质特性，结合目前国内外同类型废水解决工程实例及我厂数年的废水解决实践经验，拟定了技术先进、成熟、可靠的，一次性投资少、运营费用低，解决效果好且操作简朴，维修方便的解决工艺。

三、废水解决工艺流程方框图
破乳剂

生物炭滤器
高 净
效 水
气 器
浮
均质调节池
中间水池
复合厌氧反映器
好反
氧
流应
化
床器
机械格栅

综合废水 排放
120m3/d

污
泥
消
化
池

鼓风机

外运

四、废水解决重要工艺简解
1、机械格栅
生产废水及生活污水中具有一定的悬浮颗粒及其它漂浮物，一旦漂浮物进入水泵或管道将会发生堵塞现象，故在调节池前设立全自动机械格栅一台，以有效去除这些杂质。
全自动机械格栅是一种可以连续自动清除各种形状杂质，达成固液分离目的的装置，是目前国内外最为先进固液筛分设备，它是由一种独特的耙齿装配成一组回转链，在电机减速机的传动下，经链轮传动进行回转运营，耙齿链下部浸没于排水沟槽中，当耙齿链按工作方向运营时，每排槽轴齿即把液体中的固态悬浮物质从液体中分离出来。
采用该设备具有耗能少，劳动强度低，不须人工看管，可定期、定期或连续工作的优点。
设备选型HF-300型，耙齿间隙2mm，材质ABS，耙伸速度2m/min，安装角度60°，耗用功率0.55kw。
2、预曝调节池
因生产废水间隙性排放，水质、水量变化负荷又较大，故调节池必须容纳最高、最低负荷的冲击，设计容积40m3，可按有效水力停留时间8h计，同时池底设有预曝气装置，一方面可以调节水量、水质，同时还可以起到部分降解有机物的功能。
3、高效气浮净水器
调节池出水由潜污泵抽至高效气浮净水器物化解决，同时投加少量的高分子破乳剂，使废水中的有机污染物进一步破乳，运用压力溶气水中微细气泡粘附成比重小于“1”的浮上原理，得到进一步去除。
气浮法作为一种快速高效的固液分离技术，它既可以用于给水的净化，又可合用于多种废水的预解决，不仅能替代水解决上的沉淀，并且可以补偿后续生化法去除CODcr效果的局限性。
通过气浮法物化预解决，废水中大部分有机物，悬浮物及阴离子合成洗涤剂可以去除，从而改善废水的性质，减轻生物解决的有机负荷，一举两得。气浮出水自流至中间水池。
4、复合式厌氧反映器
中间水池出水由中间泵提高至复合式厌氧反映器进行生物解决。该反映器是结合了升流式厌氧污泥床、厌氧滤床的优点，使反映器中同时存在附着相和悬浮相物。悬浮生长的厌氧微生物将大量的微生物进一步解决溶解性有机物，提高了解决效率，并在反映器内保持了大量的活性微生物，防止由于污泥流失而引起反映器运营状况的恶化，提高了设备运营的稳定性。
5、好氧流化床反映器
通过复合式厌氧反映器解决出水有机物已经大部分去除，但为了更进一步改善出水水质，又接以双级生物流化床反映器来保证出水水质的稳定性。
好氧流化床反映器是一种新型而又成熟的高效活性污泥法与生物膜法相结合的方法。它是运用比表面积较大的SNP-Ⅲ型悬浮球形填料为载体，好氧微生物与污水中的有机物进行接触、吸附、分解为有机物，从而达成解决目的。
该反映器是运用循环原理，进水水流由下向上流动，在气流推动下载体与废水处在流动状态，因此具有较大的生物量。又因载体处在流动状态，污水从其下部，左右侧流过，广泛地和载体上的生物膜相接触，从而强化了传质过程，并且由于载体在不断地流动，可以有效地防止其被生物膜所堵塞，生物流化床还可使反映器内生物膜保护良好的接触，从而可以提高解决效率。
6、生物炭滤器：
本工艺中采用近年来发展起来的去除水中有机有毒污染物的一种新型水解决工艺—生物活性炭过滤法。其机理是：在被解决的水通过活性碳之前，输入充足的溶解氧，使微生物在碳粒上具有良好的生长条件，在水通过活性炭时，充足运用其吸附性能，并运用炭粒中大量生长的好氧微生物，对有机污染物进行降解，在解决污水的过程中同时对活性炭进行再生。
本工艺采用活性炭吸附器的特点在于：（1）可延长活性炭的使用周期，提高活性炭的吸附容量，有较高的通水倍数；（2）是有机有毒废水深度解决的经济有效手段之一；（3）生物活性炭有微生物和活性炭的叠加协同作用。有资料表白，废水不含卤化物时，活性炭再生周期可达1—2年以上。
五、废水解决重要工艺设计参数：
（一）机械格栅
（1）规 格：HF-300
（2）耙齿材质：尼龙
（3）爬伸速度：2m/min
（4）驱动功率：0.55kw
（二）预曝调节池
（1）规 格：V=40m3
（2）材 质：钢砼
（3）总停留时间：8h
（4）曝气气水比：3 ：1
（三）高效气浮净水器
（1）规 格：QF-5
（2）材 质：A3／防腐
（3）反映区停留时间：20min
（4）接触区停留时间：1.5min
（5）分离区停留时间：20min
（6）溶气水回流比：20%
（7）刮渣机功率：N=0.55kw
（8）刮渣速度：2-3m/min
（四）复合式厌氧反映器
（1）规 格：Ф2400×6500
（2）材 质：A3／防腐
（3）载 体 材 质：聚丙烯立体弹性填料
（4）载体充填量： 40%
（5）有机负荷：6kgCODcr/m3.d
（五）好氧流化床反映器
（1）规 格：Ф2200×5500 2台
（2）材 质：A3／防腐
（3）载 体 材 质：聚丙烯悬浮球形填料
（4）载体充填量： 30%
（5）有机负荷：1.8kgCODcr/m3.d
（6）曝气气水比： 15 ：1
（六）生物炭过滤器
（1）规 格：Ф1000×3200
（2）材 质：A3／防腐
（3）载 体 填 料：颗粒活性炭
（4）载 体 高 度：H=1000mm
（5）过滤速度：7.2m/h

六、废水解决效果分析
指标
参
工艺段 数
PH
色度
NH3-N
CODcr
BOD5
SS
TP
LAS
7.0-7.5
≤100
≤35
≤3000
≤1500
≤400
≤5
≤300
机械格栅
7.0-7.5
≤100
≤35
≤3000
≤1500
≤280
≤5
≤300
均质调节池
7.0-7.5
≤90
≤35
≤2700
≤1425
≤252
≤5
≤300
高效气浮
净水器
6.8-7.3
≤40
≤32
≤1620
≤926
≤151
≤4
≤60
复合厌氧
反映器
6.5-7.0
≤25
≤27
≤567
≤278
≤106
≤2.8
≤30
好氧流化床
反映器
6.8-7.5
≤18
≤20
≤142
≤42
≤64
≤1.68
≤15
生物炭滤器
6.5-7.5
≤15
≤16
≤92
≤28
≤45
≤0.7
≤10
去 除 率

85%
54%
95%
97%
83%
93%
93%
排放标准
6.0-9.0
≤80
≤25
≤150
≤30
≤150
≤1.0
≤10
七、电器控制与仪表
1.水解决站用电设备负荷表
序号
用电位置
设备名称
装机台数
使用功率KW
1
调 节 池
提 升 泵
2台
1.5
2
中 间 池
提 升 泵
2台
1.5
3
操 作 房
鼓 风 机
2台
2.2
4
合 计

6台
5.2
上述用电需建设方将电源线送至污水站电柜，其功率外补尝有建设方一并考虑。
2、电气控制与仪表
（1）设立控制屏集中控制，解决站中水泵、风机等设备以自控为主，人工操作为辅。
（2）各类电气设备均设电路短路、过载保护装置以保证电器设备安全运营。
（3）各水泵均根据液位高低控制启、停。
（4）各动力设备启动均采用直接启动。
（5）接地采用保护接地，接地电阻小于4Ω。
八、工程总占地面积
工程总占地面积约80-100m2。

第四章：工程投资概算
（一）、土建、构筑物部分： （单位：万元）
序 号
名 称
规 格
材 质
数 量
价 格
1
预曝调节池
V=40M3
钢砼
1座
1.60
2
中 间 水 池
V=5M3
砼
1座
0.22
3
污泥消化池
V=10M3
钢砼
1座
0.45
4
操 作 室
V=20M3
砖混
1间
0.96
5
设备基础

砼
系列
0.65
6
不可预见费
5%
0.19
7
综合税金
6.5%
0.26
8
小 计
￥：肆万叁仟叁佰元整
4.33

（二）、工艺主、辅机设备部分 （单位：万元）
序号
名 称
规 格
材质
数量
价 格
1
破乳剂加药装置
JY-Ⅲ
钢衬胶
1套
1.90
2
机械格栅
HF-300
耙齿尼龙
1台
3.60
3
高效气浮净水器
QF-5
A3/防腐
1台
8.50
4
复合式厌氧反映器
Ф2400×6500
A3/防腐
1台
8.90
5
好氧流化床反映器
Ф2200×5500
A3/防腐
2台
14.50
6
生物炭过滤器
Ф1000×3200
A3/防腐
1台
2.40
7
污 水 泵
ZW25-8-15

4台
1.50
8
鼓 风 机
HC-60S

2台
3.20
9
工艺管道、阀门

系列
1.80
10
计量、仪表

系列
0.55
11
电气、电线、电缆

系列
1.20
12
安装调试费
12%

5.16
13
综合税金
10%

4.82
14
运 输 费

3.90
15
小 计
￥：陆拾壹万玖仟叁佰元整
61.93
第五章 废水解决工艺设计特点
（一）采用了高效气浮工艺作为一级物化解决，具有工艺先进，解决效果好，操作简朴，维修方便的优点。
（二）采用了目前国内外较为先进，成熟的厌氧、好氧流化床工艺作为二级生物解决，具有停留时间短，解决效果稳定，无污泥膨胀和污泥排放的优点。
（三）采用生物活性炭过滤工艺，具有吸附周期长、通水量大、使用寿命长的特点。
（四）本工艺设计地上式结构，与埋地式结构相比，具有布置灵活、操作简朴、维护方便的优点。
第六章 环境影响评价
（一）废水解决站建成投产生后，每年可减少大量向外排放的有机物。
其中：CODcr=（2023-150）mg／L×120m3／d×350d=778T/年
BOD5=（1000-30）mg／L×120m3／d×350d=40.8T/年
（二）减轻了对周边水体的污染、美化了环境。
（三）本设计无二次污染，且适当放大了解决能力，为此后工厂扩大生产打下了基础。

第七章 运营费用估算
（一）电 费：
本工程常用电动功率N=5.20kw，电费按0.50元/度计，则折合每M3水需：
A1=5.2×0.5/5 = 0.52元/M3水）
（二）药剂费
破乳剂投量按50mg/L计，价格以1800元/T计算，则折合每m3水需：
A2=50mg/L×1800元/T×5=0.40元/m3水
（三）工资费：
废水站定员一人，工资按600元/月计，则折合每M3水需：
A3=1×600/5×120= 0.03（元/M3水）
（四）则折合解决每M3水需：
A4=A1+A2 +A3=0.95（元/ M 3水）

第八章 售后服务
（一）本厂免费为用户负责技术征询，根据用户规定及需要提供设计方案。
（二）与甲方密切配合，按期出好施工图。
（三）施工期间本厂派专业技术人员在现场监督与配合，以保证施工进度及质量。
（四）安装调试期间免费为用户代培操作工，到单独纯熟操作为止，免费为用户提供操作维护规程及规章制度。
（五）按设计标准及设计参数对解决指标进行验收考核，达不到标准或由此导致的一切经济损失由本厂负责，并限期整改，直至达标为止。
（六）设备免费保修一年，动力设备按国家标准保修期保修。保修期满后，本厂定期每年走访用户，维修、检查、指导，发现问题及时解决。

注 1、本方案一切内容可根据甲方规定进行修改或补充。
2、我厂可根据甲方实际地形提供最佳平面布置图。

四月三十日
