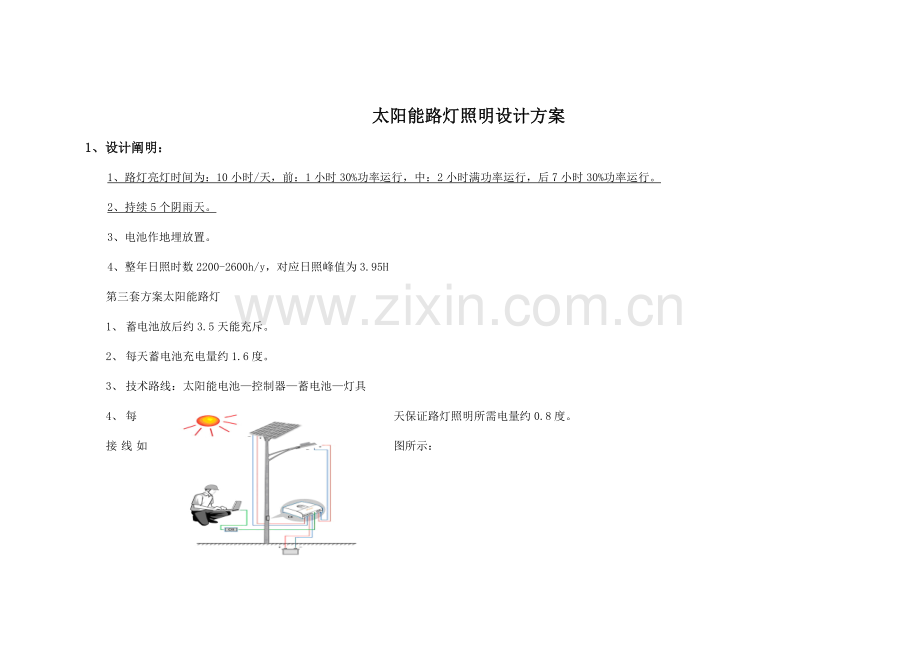

太阳能路灯照明设计方案
1、设计阐明：
1、路灯亮灯时间为：10小时/天，前：1小时30%功率运行，中：2小时满功率运行，后7小时30%功率运行。
2、持续5个阴雨天。
3、电池作地埋放置。
4、整年日照时数2200-2600h/y，对应日照峰值为3.95H
第三套方案太阳能路灯
1、 蓄电池放后约3.5天能充斥。
2、 每天蓄电池充电量约1.6度。
3、 技术路线：太阳能电池—控制器—蓄电池—灯具
4、 每天保证路灯照明所需电量约0.8度。
接线如图所示：

太阳能路灯配置清单：
序号
项目
规格
数量

2组
重量（KG）
预算价格
1
太阳能发电系统
太阳能组件
125W,36V
4组

太阳能控制器
10A/24V
1个

蓄电池
12V,150Ah
2只

2
光源系统
LED光源
193W LED
（1W×168）
1套

太阳能电池与控制器连接电缆
RVV2×5
1套

蓄电池与控制器连接电缆
RVV2×5
1套

控制器与光源连接电缆
RVV3×3.5
1套

3
灯杆系统
灯杆

1支

灯臂

1支

太阳能板支架
125W*4
1套

4
路灯系统附件
地脚笼

1个

总套数

套

四、投入产出：
1. 投入：初次投入设备清单；
1）、工程预算；
2）、建设期：
3）、总造价：

2.产出：
1）电费
2）维护费
3）新建路灯投入
4）国家补助：按总投入旳30%计算

五、投资兴建LED（简易可研）

六、风险：
1、技术难点
2、政策变化
3、人为风险

七、结论：
