电源题目三套试卷放在一起.doc

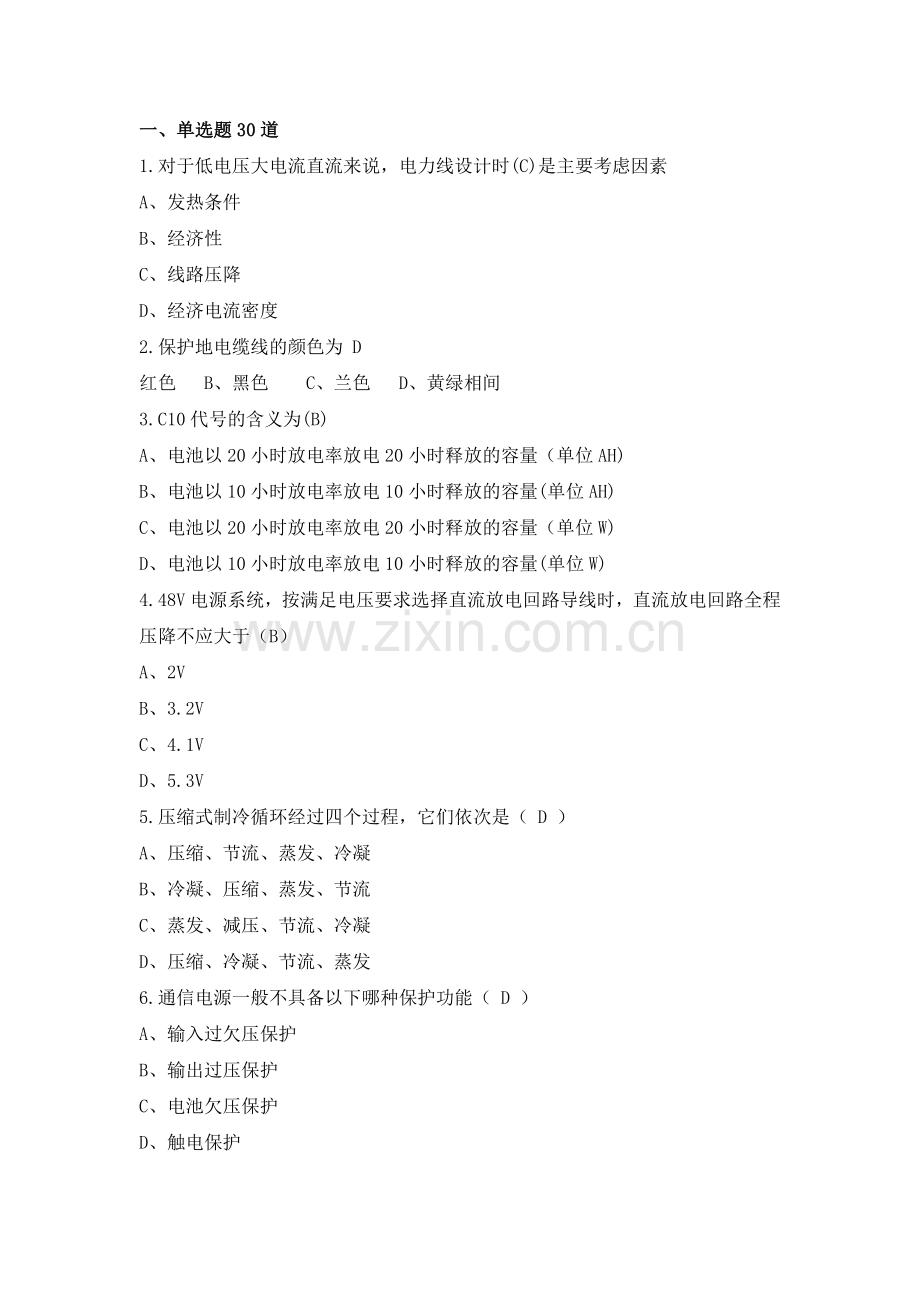

一、单选题30道
1.对于低电压大电流直流来说，电力线设计时(C)是主要考虑因素
A、发热条件
B、经济性
C、线路压降
D、经济电流密度
2.保护地电缆线的颜色为 D
红色 B、黑色 C、兰色 D、黄绿相间
3.C10代号的含义为(B)
A、电池以20小时放电率放电20小时释放的容量（单位AH)
B、电池以10小时放电率放电10小时释放的容量(单位AH)
C、电池以20小时放电率放电20小时释放的容量（单位W)
D、电池以10小时放电率放电10小时释放的容量(单位W)
4.48V电源系统，按满足电压要求选择直流放电回路导线时，直流放电回路全程压降不应大于（B）
A、2V
B、3.2V
C、4.1V
D、5.3V
5.压缩式制冷循环经过四个过程，它们依次是（ D ）
A、压缩、节流、蒸发、冷凝
B、冷凝、压缩、蒸发、节流
C、蒸发、减压、节流、冷凝
D、压缩、冷凝、节流、蒸发
6.通信电源一般不具备以下哪种保护功能（ D ）
A、输入过欠压保护
B、输出过压保护
C、电池欠压保护
D、触电保护

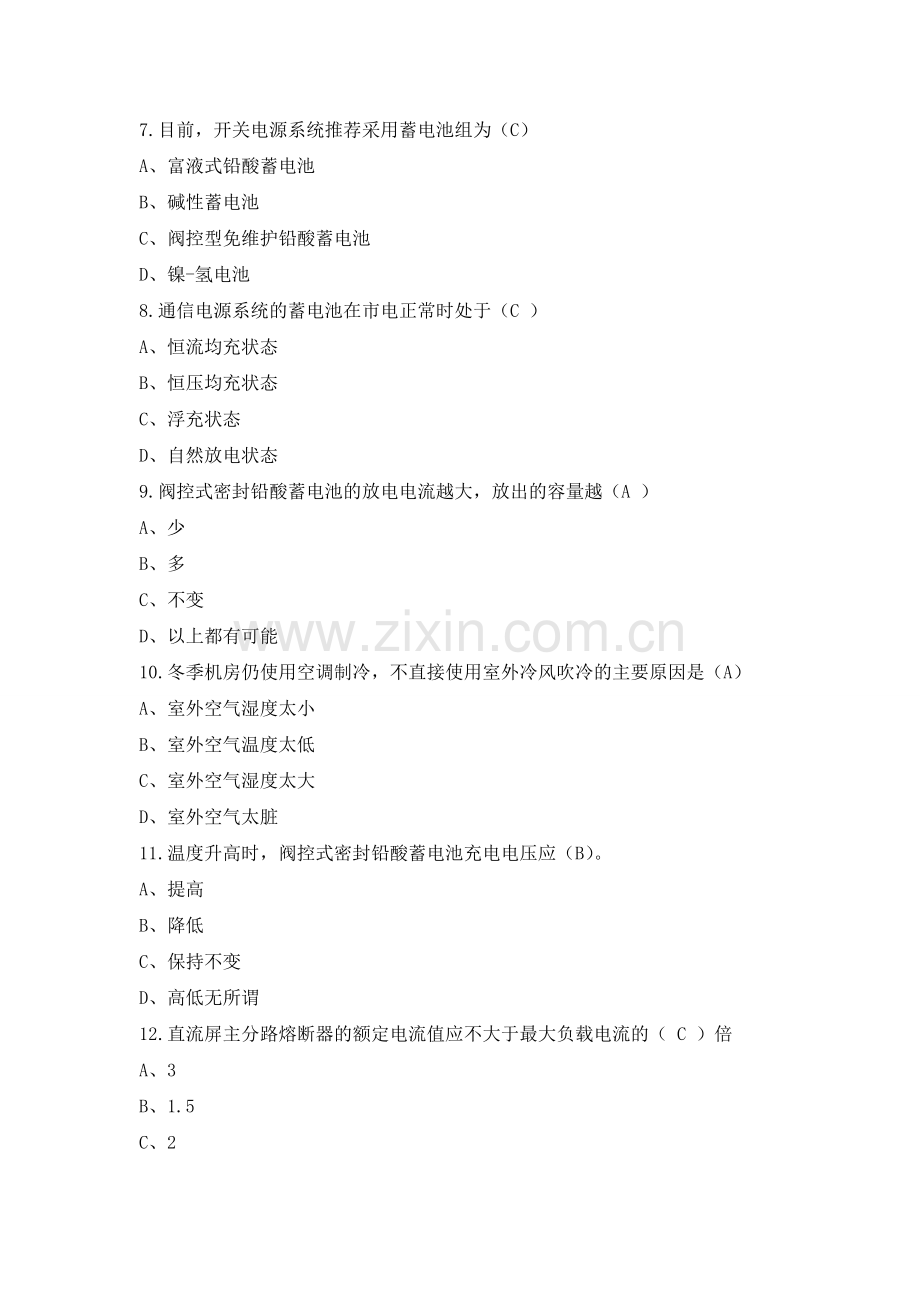

7.目前，开关电源系统推荐采用蓄电池组为（C）
A、富液式铅酸蓄电池
B、碱性蓄电池
C、阀控型免维护铅酸蓄电池
D、镍-氢电池
8.通信电源系统的蓄电池在市电正常时处于（C ）
A、恒流均充状态
B、恒压均充状态
C、浮充状态
D、自然放电状态
9.阀控式密封铅酸蓄电池的放电电流越大，放出的容量越（A ）
A、少
B、多
C、不变
D、以上都有可能
10.冬季机房仍使用空调制冷，不直接使用室外冷风吹冷的主要原因是（A）
A、室外空气湿度太小
B、室外空气温度太低
C、室外空气湿度太大
D、室外空气太脏
11.温度升高时，阀控式密封铅酸蓄电池充电电压应（B）。
A、提高
B、降低
C、保持不变
D、高低无所谓
12.直流屏主分路熔断器的额定电流值应不大于最大负载电流的（ C ）倍
A、3
B、1.5
C、2
D、2.5
13.某设备功率1KW，功率因数为0.9，则（C）。
A、设备效率为90%
B、视在功率约为900W
C、视在功率约为1100W
D、有用功率为1100W
14.在干燥通风的环境中，我国规定的安全电压为（B）。
A、30V
B、36V
C、40V
D、50V
15.熔断器的作用有B
A、过温保护
B、过流及短路保护
C、过压保护
D、欠压保护
16.蓄电池的容量选择与什么相关A
A、负载容量
B、电源容量
C、负载工作电压范围
D、负载连接线的长度
17.下列接地中，用于保护人身和设备安全的是C
A、防雷地
B、工作地
C、保护地
18.下列接地中，不属于联合接地的是D
A、防雷地
B、直流工作地
C、保护地
D、交流零线重复接地
19.整流模块的作用是A
A、将交流电转换成直流电
B、将直流电转换成交流电
C、将直流电转换成直流电
D、将交流电转换成交流电
20.电源系统中，分流器用来测量A
A、直流电流
B、交流电流
C、直流电压
D、交流电压
21.空气开关起___B____作用
A、欠压保护
B、过流及短路保护
C、过压保护
D、过温保护
22.如果开关电源配有温度传感器，则温度传感器探头应置于C
A、电源机柜内
B、与电池电极相连
C、靠近电池的地方
D、随意放置
23.直流供电系统向各种通信设备提供（ B  ）。
A、交流电源
B、直流电源
C、交直流电源
D、其他
24.DC/AC变换是（ C ）。
A、直流/直流变换器
B、整流器
C、逆变器
D、变压器
25.蓄电池单独向负荷供电时，蓄电池放电允许最低电压值称为（C   ）。
A、浮充电压
B、均衡电压
C、终止电压
D、开路电压
26.直流供电系统目前广泛应用（ B ）供电方式。
A、串联浮充
B、并联浮充
C、混合浮充
D、其他
27.我国低压交流电的标称电压为（ B  ）伏、三相五线，频率５０赫兹。
Ａ、110　
Ｂ、220/380　
Ｃ、500　
Ｄ、600
28.根据标准，阀控电池的C3=（B ）C10
A、1.0
B、0.75
C、3
29.根据标准，阀控电池的I3=（ C ）I10
A、1.0
B、3.0
C、2.5
30.800瓦小时为（ D ）度电。
A、800
B、80
C、8
D、0.8
二、多选题15道
1.熔断器是电力系统中（B, C   ）的保护设备。
A、电压
B、过载
C、短路故障
D、电流
e、接地
2. 断路器广泛用于电力系统的线路上，同时承担的任务有(A, D  )。
A．控制
B．传递
C．分配
D．保护
3.集中监控系统一般以（ ABC ）的方式监视和控制设备和环境的实际状况。
A、遥信
B、遥测
C、遥感
D、监控系统
4.通信电源系统用蓄电池和UPS用蓄电池区别为（A，D）
A、通信电源用蓄电池适合长时间小电流放电
B、通信电源用蓄电池适合短时间大电流放电
C、通信电源用蓄电池板栅比UPS用蓄电池薄
D、通信电源用蓄电池板栅比UPS用蓄电池厚
5.通信电源系统遭受感应雷击常见的几种模式为（A，B，C，D）。
A、交流输入侧侵入
B、直流输出侧侵入
C、监控信号端口侵入
D、地电压反击侵入
6.交流供电系统由（ ABCD ）等组成。
A专用变电站
B、市电油机转换屏
C、交流配电屏
D备用发电机组组成
E、直流配电屏
7.直流供电系统由（ ABC ）组成。
A、整流设备
B、蓄电池组
C、直流配电设备
D、逆变器
8.并联浮充供电方式的特点是（ ABCD  ）。
A、结构简单
B、工作可靠
C、供电效率较高
D、浮充工作状态下，输出电压较高，当蓄电池单独供电时，输出电压较低
9. 直流基础电源的基础电压范围内的工作电压有（ABC  ）。
A、浮充电压
B、均衡电压
C、终止电压
D、充电电压
10.我国目前采用的输变电标准电压有（ABCD）和110kV。
A、35kV
B、220kV
C、330kV
D、500KV
11.直流基础电源是指（ABCD）组成的直流供电系统。
A、整流器
B、蓄电池
C、监控设备
D、直流配电设备
12.所谓联合接地是指__ BCD __的联合。
A、交流工作地
B、直流工作地
C、保护地
D、防雷地
13.开关电源基本电路包括两个部分，一是主电路，二是控制电路。以下器件属于主电路的是： ABC
A、交流输入滤波器
B、整流滤波
C、DC-DC变换器
D、比较放大器
14.下面属于密封铅酸蓄电池在25℃时的浮充工作电压范围有（ABC）V。
A、2.23
B、2.24
C、2.25
D、2.22
15.下面不属于密封铅酸蓄电池在25℃条件下，10小时率蓄电池单体终止电压范围有（ABC）V。
A、1.7
B、1.75
C、2.18
D、1.8
三、 判断题30道
1.铅酸电池放电终止电压一般不低于1.8V。（√）
2.电池放电容量一般不能超过75%额定容量。（√）
3.蓄电池内阻很小，在使用和维护中要防止电池短路。（√）
4.蓄电池容量指蓄电池的蓄电能力。（√）
5.阀控密封电池在使用期间不需补加水，故称为免维电池。（√）
6.不同容量的蓄电池可以并联（×）
7.不同时期的蓄电池不可以并联（√）
8.不同品牌相同容量的蓄电池可以并联（×）
9.环境遥测的主要内容是湿度和温度。（√）
10.交流电不间断电源在市电中断时，蓄电池通过整流器（DC/AC变换器）给通信设备供电。（×）
11.电动势方向总是从低电位指向高电位，直流电源的电流方向是由正极指向负极。（×）
12．中性线是指通常所说的保护地线。（×）
13．导体电阻，可以用导体两端电压与通过导体电流的比值标示。（√）
14．交流用电设备采用三相五线制引入时，零线可以安装熔断器。（×）
15．把三相负载分别接在三相电源引出的每两根相线之间的接法称为星型接法。（×）
16．他激式开关电源特点是开关频率恒定、输出波纹小、响应速度快。（×）
17．自激式电路通常在小功率情况下使用，如家电、仪器电源灯。（√）
18.当电压超过过压设定值时产生过压保护告警。（√）
19.整流器的限流可分为自身的保护和对电池的保护。（√）
20.电压、电流显示不准的原因肯定是线路接错。（×）
21.为安全起见，开关电源系统应尽量远离负载设备安装。（×）
22.运行中开关电源系统施工前应对所用的工具做好绝缘处理，或者用绝缘材料隔离开关电源的带电部分和施工部分。（√）
23.浮充供电方式是将开关电源与蓄电池直接串联后对通信设备供电。（×）
24．整流滤波即将电网交流电源直接整流为较平滑的直流电，以供下一级变换。（√）
25．监控模块故障，整流模块也不能工作。（×）
26．电池的浮充电压和监控模块没有关系。（×）
27．整流模块过压保护，系统电压恢复正常后模块可自动恢复。（×）
28．蓄电池的安装地点应远离热源和易产生火花的地方，安全距离为0.5米以上。（√）
29．蓄电池在通信系统中的主要作用是：在交流电源正常时与整流器并联浮充而起到滤波作用；当交流电源中断时，它就是通信设备的工作电源，从而保证通信不中断。（√）
30．基站蓄电池平时一般处于均充状态。（×）
四、填空题20道
1．电功率计算表达式为 ，单位是 。
答案：P=UI=I2R=U2/R；瓦特（W）
2．电能表达式为 ，单位是 。
答案：W=P·t；KW·h
3．电流通过电阻时，电阻吸收的电能转化为热能，这种现象称为 ，表达式为 。
答案：电流热效应；Q=I2Rt
4．电流能产生磁场，磁场对电流有作用力，电和磁之间有着不可分割的关系，导体处在变化的磁场中，就会产生 ，这种磁生电的现象叫做 。
答案：电动势、电磁感应
5．电力线的最高工作电压不得超过其额定电压的 ，载流量应满足发热的规定和 的要求。
答案：15%、允许压降损失
6．低压交流导线截面积计算方法,一般可按 、 、机械强度法计算。
答案：安全载流量法；电压损失法
7．低压熔断器的额定电流应按照变压器低压侧的额定电流的 倍选择；也可用 口诀来计算
答案：1～1.2；额定容量加半。
8．三相电路对称的有功功率计算公式为 ，视在功率公式为 ，U代表线电压，I代表线电流。
答案：P=UI；S=UI
9．现网智能高频开关电源系统一般由 、直流配电单元、 和监控单元等四部分组成。
答案：交流配电单元；整流模块。
10．整流模块备份一般采用 备份，并考虑到 电流容量。
答案：N+1；蓄电池充电。
11．-48V开关电源系统直流工作接地为 极地,+24V开关电源系统直流工作接地为 极接地。
答案：正；负
12．滤波电路一般是由 和 等元器件组成。
答案：电感；电容
13.在整流电源中，对电流的检测采样，是通过 或 实现的。
答案：霍尔传感器；分流器
14.阀控式密封蓄电池的主要结构包括板珊、 、隔板、 和壳体。
答案：活性物质；安全阀
15.阀控式密封蓄电池的正极活性物质为 ，负极活性物质 。
答案：二氧化铅（PBO2）；海绵状铅
16．GFM蓄电池10小时率和1小时率放电的终止电压分别是 、 。
答案：1.8V；1.75V
17．蓄电池的安全阀具有 导通性；蓄电池的额定容量是指 小时放电率下的容量。
答案：单向；10
18．蓄电池组与直流配电屏的连接导线，在符合设计截面的前提下，引出线应 ，以减少大电流放电时的 。
答案：尽可能短；压降
19．蓄电池在通信系统中的主要作用是：在交流电源正常时与整流器 浮充而起到 作用；当交流电源中断时，它就是通信设备的工作电源，从而保证通信不中断。
答案：并联；滤波
20．蓄电池的充电量一般不小于放出电量的 倍，当充电电流保持连续 小时不再下降时，视为充电终止。
答案：1.2；3

五、简答题6道
1.交流低压电力线的选择方法有哪些?
答：一般可按安全载流量（导线允许持续最大符合）、电压损失法和机械强度法。
2． 自动空气断路器的作用是什么？
答：具有过载及短路保护装置，在电路发生过载及短路时，断路器可自动切断电路，从而保护线路及电源设备。
3.某机房设备总负载为100A，系统配置两组500AH蓄电池并联，均充电流设为0.1C10。若选50A模块构成电源系统，请配置电源系统容量。（6分）
答： 整流模块总电流为负载电流与电池均充电流之和：
整流模块总电流：100+100=200A。
用50A模块，需要模块数：200/50=4
通信电源模块采用N+1冗余配置，考虑冗余模块，系统最终需模块5个。总容量250A。

4.组成制冷循环的四个主要部件是什么？画出制冷循环图，并在图上标明流动方向。
答：蒸发器，压缩机，冷凝器，膨胀阀。
冷凝器

膨胀阀
压缩机

蒸发器

5. 简述直流电源系统中直流工作接地，防雷地，保护地三者的作用？
答：通信电源的直流供电系统由于通信设备的工作需要而将蓄电池正极（或负极）接地称为直流工作接地。直流工作接地的作用是用大地做通信的回路。
防雷接地是为将设备遭受雷击时防雷器承载的大电流泄放入大地而将防雷器一端与大地连接。
保护接地是为防止设备绝缘损坏伤害人身安全而将设备机壳与大地连接。
6.什么是浮充寿命，它与温度有什么关系？
答：在浮充状态下，阀控铅蓄电池能够正常供电的时间，称为浮充寿命。
环境温度升高后，浮充电流增大，板栅腐蚀加速，产生氢气的电位降低，电池内将发生电解水反应。同时，温度越高，电解液中水分蒸发得越快。通常温度每升高10℃，水分蒸发损失约增加一倍，水分减少后，电池的容量下降，寿命也随之减短。
六、论述题3道
1.阐述集中供电中交流供电和直流供电系统的组成及供电要求。
答：集中供电方式是指供电设备集中和供电负载集中。
交流供电系统由专用变电站、市电油机转换屏、低压配电屏、交流配电屏以及备用发电机组组成。移动电站可提供应急用电。
直流供电系统由整流设备、蓄电池组和直流配电设备组成。直流供电系统向各种通信设备提供直流电源。
不间断电源设备（UPS）对通信设备及其附属设备提供不问断交流电源。
交流电源系统还应对通信局（站）提供一般建筑负荷用电和保证建筑负荷用电。保证建筑负荷是指通信用空调设备、保证照明、消防电梯、消防水泵等；一般建筑负荷是指一般空调、一般照明及其他备用发电机组不保证的负荷。
通信用空调和保证照明也可由电力室交流配电屏供电。
通信局（站）应设事故照明，事故照明灯具可采用直流照明灯或交流应急灯。宜用10kV高压市电引入，并采用专用降压变压器供电。
直流电源由基础电源和机架电源组成。
基础电源是指整流器、蓄电池、监控和配电设备的直流供电系统。机架电源是指交换机上插件电源，交换机上有多块电源插板，有的是直流—直流（DC/DC）变换器，它们把基础电压变为适当的电压等级如±24V、±12V、±5V、±3V…。有的是逆变器（DC/AC），提供多频交流电源，除用户电路直接使用基础电源外，大多数交换机的功能集成元件都用机架电源。
2.通信电源集中监控系统的目的和内容是什么？
答：监控系统的目的是对监控范围内的电源系统、空调系统和系统内的各个设备及机房环境进行遥信、遥测、遥控，实时监视系统和设备运行状态，记录和处理监控数据，及时检测故障并通知维护人员处理，实现电源、空调的集中维护和优化管理，提高供电系统的可靠性和通信设备的安全性，达到通信局（站）少人或无人值守。
集中监控一般以遥信、遥测、遥控的方式监视和控制现场电源、空调等设备的使用和环境的实际状况等内容。
遥信指的是远距离信号显示。
遥测指的是远距离数据测量。
遥控指的是远距离设备控制。
3.某站负荷电流200A，要求蓄电池后备时间4小时，已知蓄电池4小时放电率为0.79，应配置多大的蓄电池：
答：蓄电池容量计算公式如下：

式中：
K──安全系数（取1.25）
I──基站远期负荷电流(负荷电流见统计表)
T──放电总小时数
N─放电容量系数（T=3、4、6、8、10小时对应N=0.75/0.79/0.88/0.94/1,T大于10小时N取1）
t──最低室内温度按5度设计（t=5）
A ──电池温度系数（当放电小时数≥10时，取A=0.006；当10＞当放电小时数≥1时，取A=0.008；当放电小时数＜1时，取A=0.01）
计算结果Q=1.25*200*4/0.79/0.86=1471.88696
应配置800AH蓄电池2组。
