实验室建设方案.doc

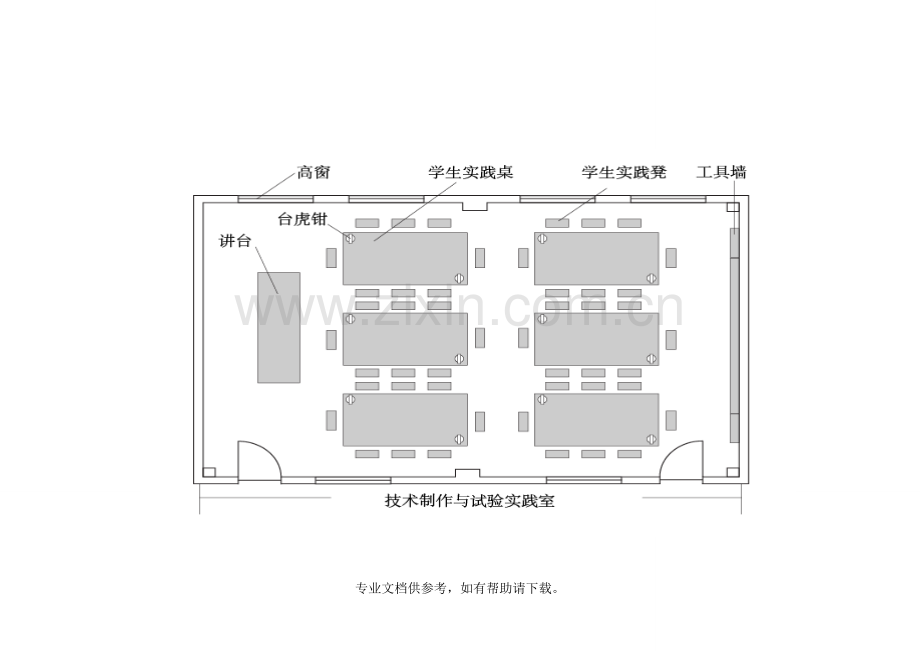

（二）、标准配置方案
方案按照56个学生一班配备标准，分7组，教师一组，共8组。
基本设施
序号
品名
技术参数与规格要求
单位
数量
价格
金额
1
书写板
规格：2400mm×1000mm。墨绿色，磁性，能吸附磁体。
张
1

2
教师演示台
基本规格：2400×700×850（mm）（以学校实际情况为准），板木结构。 台面:采用美国威盛亚防火板贴面，素材25mm优质刨花板。台身: 采用18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械高温热压封边,ABS专用连接件连接,带可调底脚；电源插座到位；预留多媒体设备(显示器,主机,实物展台,中控、媒体设备)的位置。所用板材应符合国家E1级标准。
张
1
1000

3
教师操作台
1400×600×780mm（以学校实际情况为准）；钢木结构。①台面为40mm厚硬实木齿接板材表面涂环保亚光清漆；②桌面铺设3mm厚水晶防护垫，耐酸碱防腐蚀、耐磨抗污抗冲击，有效减少噪音污染；③台身：立腿采用规格不小于40×60mm、壁厚不小于2mm金属型材经喷塑或烤漆处理,含有独立分类工具柜,材质18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械封边；④桌脚下配橡胶减震垫，嵌入式防水电源插座220V五眼（有安全防护盖及开关）；⑤0.5m高多孔钢制活动式防护网。所用板材符合国家E1级标准。
张
1
1000

4
水槽
430×330×200mm；一体化台面；台身: 采用18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械高温热压封边,立腿及底边用铝合金型材镶装；实验室专用5mm厚PP水槽，实验室专用高压三联铜芯包塑水嘴（一高二低），瓷芯水阀。所用板材符合国家E1级标准。
个
1
70

5
学生实践桌
基本规格1400×1200×780mm(以学校实际情况为准)，钢木结构。①台面为40mm厚硬实木齿接板材表面涂环保亚光清漆；②桌面铺设3mm厚水晶防护垫，耐酸碱防腐蚀、耐磨抗污抗冲击，有效减少噪音污染；③台身采用钢木结构，立腿均采用规格不小于40×60mm、壁厚不小于2mm金属型材经喷塑或烤漆处理,含有独立的分类工具柜,材质18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械封边；④桌脚下配橡胶减震垫，嵌入式防水电源插座220V五眼（有安全防护盖及开关）；⑤0.5m高多孔钢制活动式防护网。所用板材符合国家E1级标准。
张
7
800

6
边柜（重型工作台）
1200×600×780mm；①台面为40mm厚硬实木齿接板材表面涂环保亚光清漆；②桌面铺设3mm厚水晶防护垫，耐酸碱防腐蚀、耐磨抗污抗冲击，有效减少噪音污染；③台身：立腿采用规格不小于40×60mm、壁厚不小于2mm金属型材经喷塑或烤漆处理,含有独立的分类工具柜,材质18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械封边；④桌脚下配橡胶减震垫，嵌入式防水电源插座220V五眼（有安全防护盖及开关）；⑤0.5m高多孔钢制活动式防护网。所用板材符合国家E1级标准。
张
2
700

7
学生凳
钢木结构。方形实木凳面，结实牢固；凳面高450mm；钢制部件经酸洗、磷化、喷塑处理；凳面静负荷不小于1600N；参照家具力学性能试验国标。
个
54
20

8
操作流程板
有机玻璃板激光刻字，规格：500×800，4mm。包括技术制作与试验实践室说明、教师职责、学生守则、设备操作流程（每种各1副）。
副
4

9
工具墙、柜
1800×450×2000MM ；材质采用18MM厚环保型三聚氰胺板，截面用优质PVC封边条机械封边，上部根据需要设置各种挂钩，定位挂放工具，便于取用及管理。下部为板式对开门，内设活动隔板层。所用板材符合国家E1级标准。放置教室侧面和后面
组
3

10
作品陈列柜
约1000×420×2000，铝合金框架结构，基材采用三聚氰胺板，上部为铝合金玻璃门，有玻璃活动隔板，下部为木质对开门，有隔板。放置演示仪器、学生作品等
组
3

11
地面处理及水电安装
①配置总控电源:带有防雷击设施,有可靠接地保护；②给水：采用优质专用PPR管，每套水嘴设一控制阀门；③排水：采用优质PVC管，连接处密封；④地下配电：采用PVC阻燃塑料管，内穿塑铜线；⑤地上采用铝塑护套管，内穿塑铜线并有效固定；⑥地面涂刷彩色弹性防滑涂料，以不同颜色进行区域划分。
套
1

防护器才
1
防护眼镜
符合国家防冲击眼镜检测标准；①带有侧翼保护和眉棱保护；②聚碳酸酯镜片，透明度高，视野开阔清晰，防紫外线；③可调节镜腿，长度为四位调节，镜腿末端内镶防滑按摩橡胶,使用时更为安全方便,舒适，具有极好的柔韧性能,可任意揉捏,不易变形，抗冲击；④质轻约为35克。
副
54

2
防尘口罩
专用口罩。
副
54

3
工作服
蓝色卡其布，长衫，袖口可扣紧。
套
54

4
工作帽
蓝色卡其布，松紧式，有帽檐。
副
54

5
套袖
蓝色卡其布
对
54

6
防滑手套
棉线手套，手掌覆胶
副
54

7
急救箱
药品：碘酒（25mL）2瓶（有药品生产许可编号）、红药水（25mL）2瓶（有药品生产许可编号）、双氧水（100mL）1瓶（有药品生产许可编号）、医用酒精（100mL）1瓶（有药品生产许可编号），医用棉签1包（有药品生产许可编号，原包装）、医用棉球1包（有药品生产许可编号，原包装）、无菌纱布（50mm×50mm）1包（有药品生产许可编号，原包装）、胶布（布）1卷、创可贴50张、烫伤药膏2支（有药品生产许可编号），均为保质期内。
个
1

8
教学区灭火器
MFZ(L)4；4公斤；灭火剂量(kg)：4±0.08；有效喷射时间(s)：≥9；有效喷射距离(m)：≥4；使用温度(℃)：-20~55；灭火级别 (B)：9B、2A；工作压力 (MPa)：1.2；水压强度试验压力 (MPa)：1.5。
个
1

9
加工区灭火器
MT3二氧化碳灭火器；3公斤；灭火剂量(kg)：3±0.08；有效喷射时间(s)：≥8；有效喷射距离(m)：≥1.5；使用温度(℃)：-20~55；灭火级别 (B)：3。
个
1

公用设备
1
激光切割机
雕刻面积：500*700mm；外型尺寸：1170*860*980 mm；控制系统：高速DSP；升降高度：＞300 mm
激光功率：＞80W；电源电压：220v±10%；频率：50Hz；分辨率：0.0254 mm；最小成型文字：汉字1.5 mm 、英文0.5 mm；工作速度：0--100000 mm／s；前后送料功能：有工作温度：5—36℃；工作坏境湿度：5％--70％；旋转装置：选配智能温控：正常使用温升不超过1℃；电动升降：速度连续可调，手动﹨电动自由切换整机功率：≤800W；使用软件：AUTOCAD2002以上版本直接输出；CorelDraw11,12；直接输出；专用独立软件lasercut输出。适用文件格式: bmp,plt,cdr,dmg,dxf
台
1

2
微型机床组合
专业型套装可以组装8种不同功能的机床（锯床、锣床、车床、铣床、钻床、磨床手持工具、分度钻床），一次能使用其中3种功能的机床。
套
2

3
小型精密钻铣床
台式,加工精度：0.02mm；最大钻孔直径：13mm；最大铣削直径：16mm；横向形成（X）：100mm；纵向形成（Y）：220mm；输出功率550W；T型宽度：12mm
台
1

4
小型砂轮机
砂轮外径125mm，厚度16mm；带透明防护罩。符合JB/T6092
台
1

5
小型砂带机
交流220V，50HZ；电机功率约400W，带吸尘功能。
台
1

6
手电锯
电圆锯，锯片直径不大于Φ110mm，符合QB3883.5
台
2

7
电动曲线锯
220V或低压充电、锯割能力：木材厚度不小于50mm。符合QB3883.1。
台
1

8
电热丝切割器
全亚克力材质：【6mm厚透明黄色】尺寸：400*370mm
激光雕刻板面刻度，0-180度刻盘，
额定电压：交流220v，50HZ；
电热丝电流：0.8A-1.5A连续可调；
电热丝规格：0.3mm镍烙丝；
最大切割宽度：18cm；
最大切割高度：17cm；
最大斜切角度：55，
可进行任意曲线的造型切割。性能、安全、外观等应符合JY 0001要求。有安全保护装置。
台
4

9
塑料弯曲机
*总长度810mm；
*加热长度710mm；【大大增加了需要弯曲的塑料板或是亚克力、有机玻璃】
*加热宽度0mm--25mm；【大大提高了折弯的精度】；
*无级变温调温控制【台湾产】
*加热管功率不低于600W
*电压：220V
*分离式三插插头内嵌保险丝，安全稳定。
*厂机出厂老化时间约为72小时无故障【连续工作】
*产品终身维护，严格执行国家三包规定。
台
4

11
塑料焊枪
热风型，220V，可调温，三线插头，安全符合国家标准
把
2

12
手电钻
交、直流各二。钻头直径最大10mm，符合国家标准GB3883.1
把
4

13
台虎钳
符合QB/T1558.2；可旋转；钳口宽不小于100mm。
台
9

14
钢锯锯架
符合QB/T11108；30cm，金属手柄，锯弓尺寸可调节式。
把
9

15
竹弓钢丝锯
钢丝长500mm左右，竹弓用料宽不小于30mm，厚不小于10mm，钢丝锯两端用钩固定。（备20根钢丝）
把
9

16
绘图工具包
绘图工具包，配15中常用绘图工具，工具包含擦图片；三角板（250mm）；圆规（长150mm，能用铅芯）；分规（长150mm，）；绘图模板、曲线板、椭圆模板、画圆模板；橡皮擦；砂皮纸；美工刀；绘图铅笔（3支）；笔芯；透明胶带；有机玻璃直尺（200mm）。另配绘图板（3号）；丁字尺（600mm）；
套
54

17
电工工具箱
含22种必备常用工具。工具包括：电工胶布，5m，1卷；芝麻柄螺丝批，6*100mmPH2# （十字一字各一），2把；芝麻柄螺丝批，5*75mmPH1#，（十字一字各一），2把；芝麻柄螺丝批，3*150mmPH0# （十字一字各一），2把；钢卷尺，3m，1把；吸锡器，铝塑吸锡泵，1个；剥线钳，磨齿剥线钳、剥线经0.6-2.6mm、后面切线功能，1把；刷子，软毛刷，1把；焊锡丝，1.0mm FLNX 2.0%，1卷；迷你钢锯，1把；测电笔，氖管，1支；活动扳手，8” ，1把；羊角锤，0.25KG钢管柄，1把；钢丝钳，6” ，1把；尖嘴钳，6"，1把；斜口钳，6"，1把；数显万用表，DT830B数字，1台；精密螺丝批，PH00 PH0 -3.0 -2.0 -1.2，6把/套；电烙铁，30W，1把；美工刀，包胶，1把；烙铁架，1付。
箱
27

18
木工工具箱
含18种必备常用工具。工具包括：木工凿子，3/4” ，1把；美工刀，包胶，1把；木工锉，8"半圆，1把；多用剪刀，1把；羊角锤，0.5KG木柄，1把；鸟刨，1把；手推刨，1把；钢角尺300mm，1把，；螺丝刀，6*125+-铬钒钢，芝麻柄，1把；老虎钳，8"黄黑双色柄，1把；卷尺，5m，1把；G形夹，2"，1把；有机玻璃钩刀，钩刀带两把刀片，1把；磨齿锯（锰钢三面齿），1把；木工铅笔，1支；小水平尺，S93型，塑料，三水泡，45°、90°、180°，1把；墨斗，新型迷你墨斗，1个；磨刀石1块。
箱
27

19
金工工具箱
含26种必备常用工具。工具包括：钢丝钳，7"，1把；尖嘴钳，6"，1把；钢直尺，300mm，1把；扁锉刀，200mm黄黑塑料柄，1把；半圆锉刀，200mm黄黑塑料柄，1把；三角锉，200mm黄黑塑料柄，1把；圆锉刀，200mm黄黑塑料柄，1把；划针，200mm，1把；划规，150mm，1把；样冲，1把；什锦锉，6件/套（轴承钢，半圆锉、三角锉、方锉、圆锉、尖头扁锉、齐头扁锉）；钳工锤，300g木柄，1把；圆头锤，0.45kg木柄圆头，1把；丝锤、扳牙扳手，12件/套；钢卷尺，5m，1把；两用扳手，4件/套；内六角扳手，1.5-10mm，6件/套；三叉扳手，1套；螺丝刀，6*100mm+-PH2，2把；螺丝刀，5*75mm+-PH1，2把；活动扳手，8，1把”；钢丝刷，6排木柄，1把；钢锯架，铁皮活动钢锯架，1把；铁皮剪，8”美式铁皮剪，1把；自行车钢丝扳手，1把；三角尺，20*40mm不锈钢，1把。
箱
27

20
宽座直角尺
（量具专业厂家生产），160mm
把
27

21
万能角度尺
（量具专业厂家生产），0～320°，精度2＇，符合GB/T6315
把
27

22
游标卡尺
（量具专业厂家生产），0.02mm，0～150mm，符合GB/T1214.2
把
27

23
外径千分尺
（量具专业厂家生产），0～25mm，符合GB/T1216
把
27

24
电子秤
电子式挂钩秤（40kg），电子台秤（5kg）。
台
2

准备室设备
1
准备台
2400×1200×780mm；①台面为40mm厚硬实木齿接板材，硬度高，强度大，不易变形；②桌面铺设3mm厚水晶防护垫，具有耐酸碱防腐蚀、耐磨抗污抗冲击，可有效减少噪音污染。
③台身采用钢木结构，立腿均采用规格不小于40×60mm、壁厚不小于2mm金属型材经喷塑或烤漆处理,安装抽屉式工具柜及宽大柜橱，材质18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械封边，方便工具分类存放和取用，轻松储存大型工具及物品,抽屉内配置3mm厚抽屉垫，保护桌体。④桌脚配橡胶减震垫，有效减少噪音和对地面的冲击，加大操作台稳固程度。⑤嵌入式防水电源插座220V五眼（有安全防护盖及开关）；⑥0.5m高多孔钢制活动式防护网。
张
1

2
材料架
用金属型材制作,设活动隔板层,便于取用及管理
组
1

3
材料柜
1800×450×2000MM(根据学校实际情况) ；材质采用18MM厚环保型三聚氰胺板，截面用优质PVC封边条机械封边，内设活动隔板层,便于取用及管理。所用板材符合国家E1级标准。
组
1

4
吸尘器
符合GB4706.7。立式；功率：1200W，坚固钢制壳体，噪音小，经久耐磨，超大可洗布袋，适用于大房间，配有多种吸头，用途广泛。
台
1

5
仪器小车
采用不锈钢板制作，不锈钢车体，万向滚轮，双层物架。
台
2

6
绘图纸A
3#，100张/包
包
10

7
绘图纸B
4#，100张/包
包
10

8
坐标纸A
16K，100张/包
包
10

9
坐标纸B
32K，100张/包
包
10

10
红蓝记号笔

支
54

11
钉子
25mm，100/包
包
5

12
钢锯条
粗齿4盒（18牙），细齿6盒（24牙）100根/盒；符合GB/T14764。
盒
10

13
锯条
100根∕捆，500mm长，配合竹弓钢锯架使用。
捆
5

15
美工刀刀片
大号，18*100mm，10片∕盒
盒
27

16
木砂纸
0#～2#各种，符合行业标准。
张
200

17
聚醋酸乙乳液
250g
瓶
5

18
胶水
502胶，橡胶型白得胶两瓶一组
组
54

19
三合板
600cm*600cm
张
27

20
铁板
150*100*2mm；钻床、台钻配套耗材。
块
54

21
塑料棒
直径：15mm；长：150mm；车床加工用。
根
54

22
钻头
2mm、3mm、4mm、到10mm，共9种规格。
套
18

23
有机玻璃
400*400*3mm，三种以上颜色，透明和不透明各半（用于激光雕刻、切割，如方案没配备激光雕刻机，则此项无需配备）
片
10

24
灭火器
MFZ(L)4；4公斤；灭火剂量(kg)：4±0.08；有效喷射时间(s)：≥9；有效喷射距离(m)：≥4；使用温度(℃)：-20~55；灭火级别 (B)：9B、2A；工作压力 (MPa)：1.2；水压强度试验压力 (MPa)：1.5。
台
1

(二）、标准配置方案
方案按照54个学生一班配备标准，分九组，教师一组，共十组。
基本设备
序号
名称
技术参数与规格要求
单位
数量
价格
金额
1
书写板
规格：2400mm×1000mm。墨绿色，磁性，能吸附磁体。符合WS99-1998
张
1

2
教师演示台
基本规格：2400×700×850（mm）（以学校实际情况为准），板木结构。 台面:采用美国威盛亚防火板贴面，素材25mm优质刨花板。台身: 采用18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械高温热压封边,ABS专用连接件连接,带可调底脚；电源插座到位；预留多媒体设备(显示器,主机,实物展台,中控、媒体设备)的位置。所用板材应符合国家E1级标准。
张
1
1000

3
水槽
430×330×200mm；一体化台面；台身: 采用18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械高温热压封边,立腿及底边用铝合金型材镶装；实验室专用5mm厚PP水槽，实验室专用高压三联铜芯包塑水嘴（一高二低），瓷芯水阀。所用板材符合国家E1级标准。
个
1
70

4
学生设计桌
每桌可坐6人，整体可移动、可组合，下有工具柜，结实。可满足绘制图纸时特殊需要
张
9
800

5
学生凳
塑钢或钢木结构，(塑钢结构凳面采用工程塑料ABS注塑成型)；凳面高450mm；钢制部件经酸洗、磷化、喷塑处理。符合国家标准。
张
54
20

6
仪器柜
基本规格：1200×500×2000mm（以学校实际情况为准）。板木结构。柜身：板材采用18mm环保型三聚氰氨板,截面用优质PVC封边条机械高温热压封边；上部为木框玻璃对开门,设二层活动隔板,下部为板式对开门,内设一层活动隔板；带可调底脚。所用板材符合国家E1级标准。
组
2
500

7
学生作品柜
基本规格：1200mm×500mm×2000mm（以学校实际情况为准）。铝合金框架，板材采用18mm环保型三聚氰氨板,截面用优质PVC封边条机械高温热压封边；上部为5mm钢化玻璃左右推拉门,二层不小于10mm厚钢化玻璃活动隔板,下部为板式对开门,内设活动隔板一层；带可调底脚；所用板材符合国家E1级标准。
组
2
600

8
技术发展
文化墙
有机玻璃双面夹层，使用广告钉安装，规格：550×800×6mm。技术发展史，每套两幅。
副
1

9
技术时代
文化墙
有机玻璃双面夹层，使用广告钉安装，规格：400×800×6mm。包括旧石器时代、新石器时代、青铜时代、铁器时代、蒸汽时代、电气时代、信息时代、未来时代8幅。
副
1

10
水电管线安装
配置总控电源:带有防雷设施,有可靠接地保护；给水；采用优质专用PPR管，每套水嘴设一控制阀门；排水：采用优质PVC管，连接处密封；地下配电：采用PVC阻燃塑料管，内穿塑铜线；地上采用铝塑护套管，内穿塑铜线并有效固定。
套
1

教学试验器材
1
板凳组件模型
三种以上不同结构板凳模型，有机玻璃材，可外带方便
套
1

2
梁的横截面实验套件
全手工木质，清漆覆盖，梁柱中包含三个试验点，分别为三角形、圆形、长方形，在每个试验点上分别配有挂钩，在挂钩处可让学生试验每个点的承受力的情况。
套
1

3
硬币分拣流程装置
可分拣一元、五角、一角硬币，可改变分拣流程
套
1

4
纺车模型
规格：500×130×420，木质结构，高仿真纺车组合式模型，含有底座、横式及竖式纺锤两种，纺线，纺锤等结构性散件，配有组合图示说明，可由学生自行组装完成。
套
9

5
恒温箱模型【制冷片】
单片机及制冷片控制；双风扇控制，该试验模型可制冷及制热，可完成《技术与设计2》教材中的开环控制及闭环控制；温度传感器感应温度及可单片机控制调节温度；12V电源输入，包含了数值及曲线的显示功能。
1、工业级液晶12864中文显示温度数值；
2、具有XY轴曲线显示；
3、测量精度可达到0.1度；温度升降正负0.1度。
4、五档制热调控；
5、全亚克力箱体；两个高速风扇，配备制冷片一起工作，
6、可设置0°至62°之间；
7、所有显示灯都以贴片LED制作。
套
1

6
桥梁模型
采用木质包边橙色底板，底板带四减震塑胶脚垫，两个桥墩，桥墩上各放置两个压力传感器接受信号，可直接连接主板控制器上进行测试两个桥墩所受到的压力，压力显示由12864工业中文液晶显示屏显示，可以显示压力数据同时可以同步检测压力所产生的曲线形态，控制以PCB为主台面，含12V-2A以上电源输入口，配备重力小车以及相关说明书及演示光盘。
套
1

7
自动门模型
*电路板均采用SMT贴片工艺；
*采用全亚克力材质制作而成；
*采用薄膜开关控制；贴片LED灯显示工作状态。
*传感器采用：人体传感器、光敏传感器、声控传感器、红外传感器
*具有五个按键【从左至右依次顺序：复位键、方案一、方案二、方案三、方案四】四种方案。
*方案一模式：声控传感器与光敏传感器组合应用。
*方案二模式：人体传感器与光敏传感器组合应用。
*方案三模式：声控传感器与光敏传感器与红外反射传感器组合应用。
*方案四模式：密码开门，遮挡三次光敏传感器后靠近人体传感器再遮挡一次光敏传感器，门打开；在以上步骤任意一步不进行下去即会报警警告！报警两次后自动门全部断电。
该装置符合《技术与设计2》教材中关于开环控制的设计内容；可由教师指导学生进行试验。
套
1

8
自动升国旗装置
电路板均采用SMT贴片工艺；
底座采用木板及亚克力材质制作而成；
采用薄膜开关控制；
传感器采用：限位传感器1、限位传感器2.
具有七个按键【从左至右依次顺序：上/加、下/减、暂停、运行、定时、定时开启、复位】。
上下可手动调节国旗的升降；加减可在定时功能中调节时间增加或减少。
暂停可在电机运转中随时停止工作，将国旗停止在任意一个位置。
运行可在调试好时间后进行运转工作。
定时可让学生自由定制时间的开启工作状态；
定时开启可在定时结束后进行定时后的运转；
复位可还原到出厂状态。可允许教师学生利用电脑使用KEIL软件进行编辑C语言来进行更改程序来控制，必须提供程序的源代码文件、以及KEIL软件光盘。该装置符合《技术与设计2》中教学内容；
套
9

9
水塔水位控制装置
技术要求：
1、该装置需要满足《技术与设计2》教材中关于闭环控制内容的实验要求；
2、能让学生动手组装、了解水塔的组成结构，工作原理
3、双水泵可以各自独立控制
4、装置能使用定时器控制供水
5、装置能使用手动控制供水也能自动供水
6、可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案
7、预留程序烧写接口，可允许教师学生利用电脑使用KEIL软件进行编辑C语言来进行更改程序来控制，必须提供程序的源代码文件。
8、薄膜开关控制
9、双水位（高与低）磁性浮子传感器
10、电子调节出水的大小及速度
11、可实现秒数位延时工作状态
12、本装置必须既可以作为教具又具有学具功能，既可由教师演示、分析，也可由学生自行实验、体验设计过程
套
9

10
交通信号灯控制系统模型套件
*铝合金箱300*190*55*可进行红绿灯控制流程演示，具备5种可执行方案，不包括复位、运行、等功能按键。
*信号的灯具备闪烁功能（可自由编辑）
*具备学生可自由调节红、黄、绿灯的数值显示的增减设定（可自由编辑）
*可单独设定每个灯的时间秒数（0-99可自由编辑）
*具备复位功能
*真正仿真交通红绿灯的所有功能。
套
9

8
塔式起重机模型
1、塔吊臂总长度不小于1米；塔吊总高不小于90CM；底座25CM方形木质底板。
2、全钣金金属材质附加黄色喷漆而成，配备有螺丝螺母及手拧螺丝可让学生自行装配。
3、高仿真塔吊臂三角形结结构状；
4、采用仿真型U字滑动小车车体，车体采用四个金属轴承构成滑动体，车体上附带两个全金属齿轮减速电机，分别作用于带动小车的前后动作以及吊钩的上下吊起；
5、配重体：附带仿真T字型配重体不少于6个每个配重体重量均等。
6、起重机负载不小于2公斤重物。
7、散件可装配塔吊机体，可无限制垒高。
8、所有电机都采用全金属齿轮减速电机以增加更大的扭力。
9、配备6V电源适配器供电。
套
9

9
物体稳定性测试仪
材料：亚克力；尺寸大小：230*180*30；*高精度SCA60C倾角传感器；*测量角度90度；*双位数码管显示；*STC单片机控制；*5V的蜂鸣器等*可测量0-90°倾斜数据，由数码管显示，当角度大于=90°报警器即可报警。*供电电源：6V1A；学习：即可学习物体的稳定性又可学习到单片机控制的数码管电路
台
1

10
路面重力测试仪
*采用带AD采集功能单片机控制；
*采用双压力传感器；
*采用12864带中文白屏显示；
*采用亚克力材质路面；
*可分别采集双向对流车道车辆来往产生的力的大小；
基础部分采用木质结构，路面采用亚克力材质，高仿高架路面模型；控制器采用工业级液晶显示屏，控制器测试传感器数据及XY轴曲线数据的采集及显示。
套
1

11
农林室内培育示范模型
1、 材料使用亚克力材质，仿真大棚模型；2、 具有温度及湿度二合一测量传感器；3、 电源为220V；和6V双电源供电；4、 STC单片机控制盒（可控制相对湿度及温度并进行设定，参数值达到一定后即可停止工作，而参数值于一定后即可开始工作，实现一个开闭环的电路学习）；5、 具有工业级液晶屏12864；屏幕尺寸大小：72*40mm；6、 除有数字显示温度及湿度以外；还可以由X\Y轴曲线显示.7、可通过一段时间的连续实验观察模型内植物的培育过程
套
1

12
液压机模型
带有压力表，具有透明的油路系统，油路、阀门均装在有机玻璃壳内,使其构造清晰可见,直观性强。
仪器技术数据：大活塞直径1.4cm 小活塞直径4.8cm 小活塞面积1.54cm2；大活塞面积18cm2；正常压强2-2.2Mpa。
套
1

13
温湿度试验箱
1、 材料使用亚克力材质；2、 具有热丝加热功能；250*300*200mm；3、 具有温度及湿度二合一测量传感器；4、 电源为220V；和6V双电源供电；5、 STC单片机控制盒（可控制相对湿度及温度，可完成温度达到一定后即可停止工作，而温度低于一定后即可开始工作，实现一个开闭环的电路学习）；6、 具有工业级液晶屏12864；屏幕尺寸大小：72*40mm；7、 除有数字显示温度及湿度以外；还可以由X\Y轴曲线显示.
台
1

14
机械制图模型
材料：PVC塑料 （5件/套）；1、轴承座三视图；2、画面三视图：长方体和三棱柱的组合立体图；3、剖视图；4、千斤顶组成：顶杆、螺母、尖端螺钉、支座四部分；5、正投影 形状：长方体
套
1

15
三视图模型
亚克力材质，激光扫描三面影像，中间配有正方体模型及支架。三视面板均由铰链连接而成。
套
1

16
机械传动套件
涡轮、蜗杆、皮带、齿轮传动
套
1

17
结构与设计试验套件
【材质】ABS注塑件工程塑料、无污染、环保。
【规格】300×160×100
【功能】1、可以完成《技术与设计2》中“结构及设计”里的设计及试验，颗粒组合件，数十种规格。
3、含板、砖、梁、摩擦链接销、齿轮、齿条、平轴、高轴、轴承、L形颗粒件、光面件、可弯曲颗粒件、超长型柱型件、16*16底板等
4、能搭建简易小屋、桌子、人字梯、四杆框架、桥、墙、相片架、农家屋架、躺椅、货架、吊顶、篮球架等结构模型。
5、具有配套搭建手册及光盘。
6、同时配备拓展项目
5、所有结构组合件均为精准型颗粒搭建组合颗粒之间具有一定数学算法意义。
套
54

18
流程与设计试验套件
【材质】ABS注塑件工程塑料、无污染、环保。
【规格】300×160×100
【功能】1、可以完成《技术与设计2》中“流程及设计”里的设计及试验，颗粒组合件，数十种规格。
3、含板、砖、梁、摩擦链接销、齿轮、齿条、平轴、高轴、轴承、L形颗粒件、光面件、可弯曲颗粒件、超长型柱型件、16*16底板等。
4、能搭建火中逃生、积木分检、盖房子、华容道、机械手等流程演示模型。
5、具有配套搭建手册及光盘。
6、同时配备拓展项目
5、所有结构组合件均为精准型颗粒搭建组合颗粒之间具有一定数学算法意义。
套
54

19
系统与设计试验套件
材质】ABS注塑件工程塑料、无污染、环保。
【规格】300×160×100
【功能】1、可以完成《技术与设计2》中“系统及设计”里的设计及试验，颗粒组合件，数十种规格。
3、含板、砖、梁、摩擦链接销、齿轮、齿条、平轴、高轴、轴承、L形颗粒件、光面件、可弯曲颗粒件、超长型柱型件、16*16底板等。
4、能搭建自行车、转向小车、步行机、旋转木马等系统演示模型。
5、具有配套搭建手册及光盘。
6、同时配备拓展项目
5、所有结构组合件均为精准型颗粒搭建组合颗粒之间具有一定数学算法意义。
套
54

20
控制与设计试验套件
材质】ABS注塑件工程塑料、无污染、环保。
【规格】300×160×100
【功能】1、可以完成《技术与设计2》中“控制及设计”里的设计及试验，颗粒组合件，数十种规格。
3、含板、砖、梁、摩擦链接销、齿轮、齿条、平轴、高轴、轴承、L形颗粒件、光面件、可弯曲颗粒件、超长型柱型件、16*16底板等。
4、能搭建简易控制装置、风扇、霓虹灯、磁控灯、自动配货装置、升旗简易控制装置等控制演示模型。
5、具有配套搭建手册及光盘。
6、同时配备拓展项目
5、所有结构组合件均为精准型颗粒搭建组合颗粒之间具有一定数学算法意义。
套
54

三、电子控制技术与简易机器人教室
（二）、标准配置方案
基本设备
序号
名称
技术参数与规格要求
单位
数量
价格
金额
1
书写板
规格：2400mm×1000mm。墨绿色，磁性，能吸附磁体。符合WS99-1998
张
1

2
教师演示台
基本规格：2400×700×850（mm）（以学校实际情况为准），板木结构。 台面:采用美国威盛亚防火板贴面，素材25mm优质刨花板。台身: 采用18mm厚环保型三聚氰胺板,截面用优质PVC封边条机械高温热压封边,ABS专用连接件连接,带可调底脚；电源插座到位；预留多媒体设备(显示器,主机,实物展台,中控、媒体设备)的位置。所用板材应符合国家E1级标准。
张
1
1000

3
学生桌
整体可移动，结实，台面具有电源接口嵌入式万用表。可满操作电路时特殊需要
张
54
800

4
学生凳
塑钢或钢木结构，(塑钢结构凳面采用工程塑料ABS注塑成型)；凳面高450mm；钢制部件经酸洗、磷化、喷塑处理。符合国家标准。
张
54
20

5
水电管线安装
配置总控电源:带有防雷设施,有可靠接地保护；给水；采用优质专用PPR管，每套水嘴设一控制阀门；排水：采用优质PVC管，连接处密封；地下配电：采用PVC阻燃塑料管，内穿塑铜线；地上采用铝塑护套管，内穿塑铜线并有效固定。
套
1

操作设备
序号
名称
技术参数与规格要求
单位
数量
单价
总价
1
通用技术专用数控电源
1. ABS塑料外壳；液晶屏显示数据，STC单片机控制器程序控制（中端型）
2. 直流：
功能一、稳压输出：0~16V连续可调＝；最大电流可达2.5A，工作精度正负0.1V；可在同一时间输出固定电压。
功能二、智能保护：可手动设定保护值，电压（最大30V）、电流（最大2.5A）、功率（最大40W），任意一项达到保护值后数值将不再增加；可做到三项保护：电压保护、电流保护、功率保护。
功能三、保险丝保护：电流超过后2.5A后保险丝将熔断
3. 交流：0-2-4-6-8-10-12-14-16V 有级调节额定电流2A，电流超出后保险丝将熔断，误差约在0.15-0.2V。
台
54

2
电子控制试验箱
铝合金实验箱；八种试验模块，模块各子独立，各连接线可将八种模块相互连起组合成不同的电路试验，试验模块包含了：元件模块、芯片模块、装置模块、等八个模块。其功能分：1、传感器放大电路2、热敏演示电路、光敏演示电路电、干簧管（磁敏传感器演示电路）、声控传感器演示电路，霍尔电路演示，全部传感器与元器件都可随即连接，学生可按单个实验电路使用，外接电源，利用万用表和示波器来了解各种传感器的特性，了解传感器把物理信号变为电信号的原理和过程。 2、放大（转换）电路区对应于课程标准的数字电路主题，另外把承担放大（转换）功能的半导体器件也归在这个区域，该区域预留了一个16口的外接单元，可以根据实验要求接入16脚以内任意器件，比如可以接入2个运放之类的8脚电路和NPN、PNP、功率不同的晶体管多个。
3、执行（显示）对应于课程标准的电磁继电器主题，这个区域除了配有可开盖直接观察内部结构和动作现象的电磁继电器，还放置了电机、喇叭、蜂鸣器、LED数码显示块和发光二极管阵列。
台
27

3
传感器认知套装
便携式试验仪器
技术要求：教材中“控制与设计”的教学内容,依据教材中“黑箱理论”，只需要合理选择“输入”和“输出”,便可以设计出各种简单的开环控制系统,实现跌倒、光控、声控、温控、磁控、人体感应、强弱光控制等多种控制方案,并进行相关的功能控制并另有外接常开和常闭两个输出口,可以外接小电动机、台灯等器件,完成多种控制设计。零件全部次采用压接式连接方式和拨动开关,不需要使用电络铁焊接,组拆容易,使用方便,教学效果显著。
台
27

4
红外发射及接收装置
铝合金箱，内配电源，含电路板及设计原理；红外发射及接收元件，可让学生自己完成红外发射及接收电路实验项目。
台
9

5
常见继电器认知与应用套件
白底黑子PCB台面，台面由全铜嵌入埋件构成，可直接使用橡胶线链接电路，橡胶线采用网状插头，便于拔插；含电机、开关、继电器、LED、
