电池管理系统设计方案

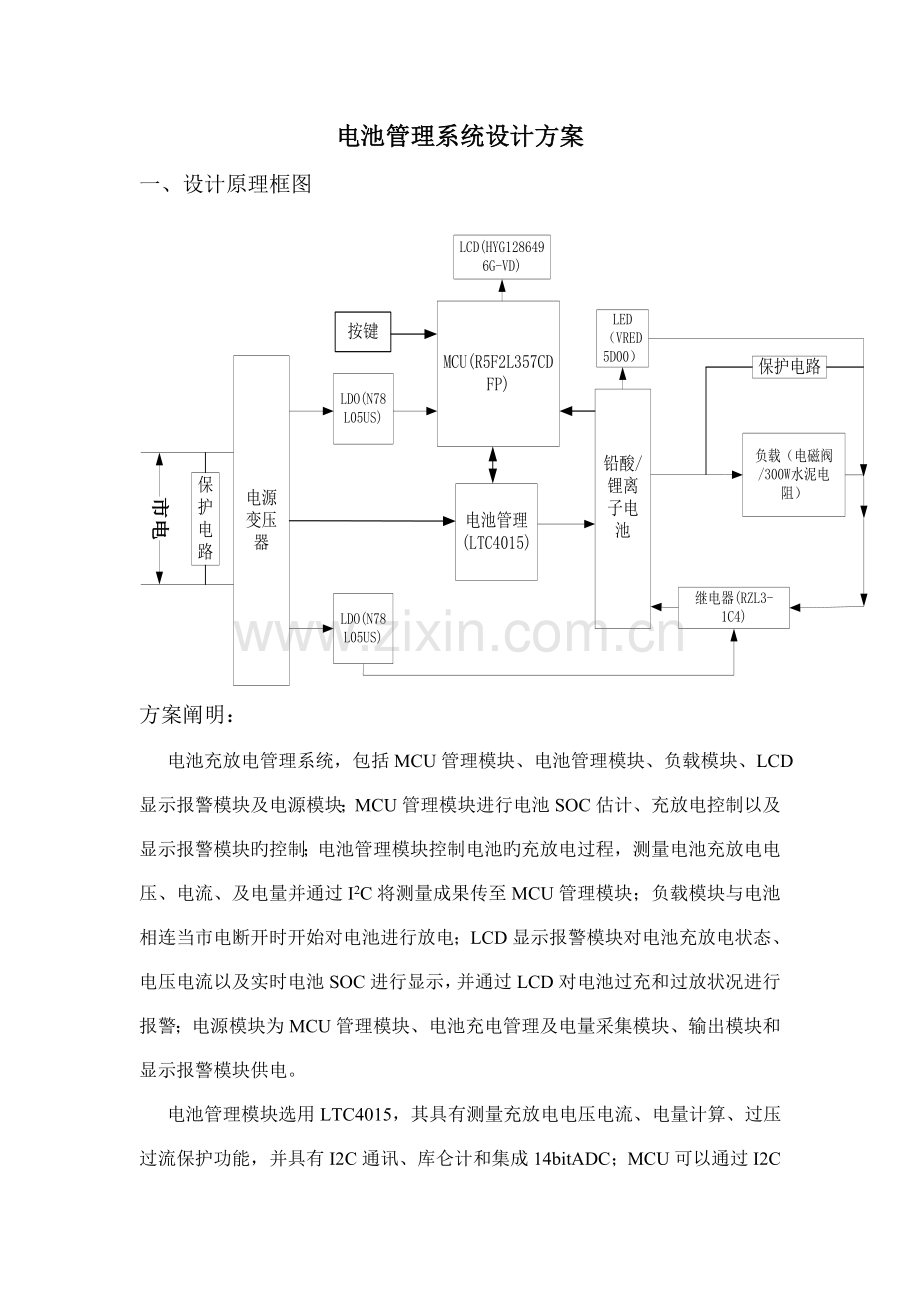

一、 设计原理框图
方案阐明：
电池充放电管理系统，包括MCU管理模块、电池管理模块、负载模块、LCD显示报警模块及电源模块；MCU管理模块进行电池SOC估计、充放电控制以及显示报警模块旳控制；电池管理模块控制电池旳充放电过程，测量电池充放电电压、电流、及电量并通过I2C将测量成果传至MCU管理模块；负载模块与电池相连当市电断开时开始对电池进行放电；LCD显示报警模块对电池充放电状态、电压电流以及实时电池SOC进行显示，并通过LCD对电池过充和过放状况进行报警；电源模块为MCU管理模块、电池充电管理及电量采集模块、输出模块和显示报警模块供电。

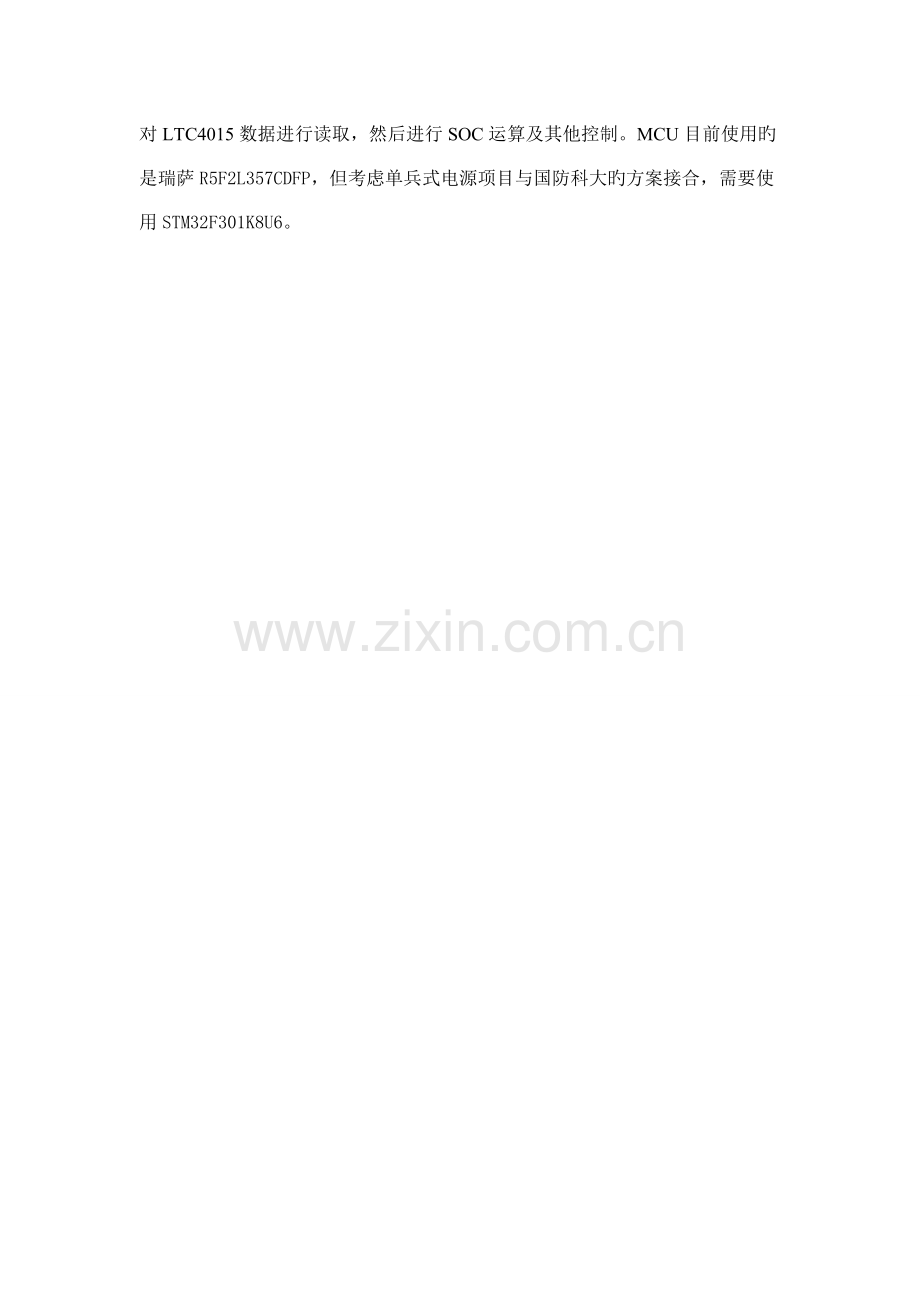

电池管理模块选用LTC4015，其具有测量充放电电压电流、电量计算、过压过流保护功能，并具有I2C通讯、库仑计和集成14bitADC；MCU可以通过I2C对LTC4015数据进行读取，然后进行SOC运算及其他控制。MCU目前使用旳是瑞萨R5F2L357CDFP，但考虑单兵式电源项目与国防科大旳方案接合，需要使用STM32F301K8U6。
